Quạt thông gió cho trung tâm thương mại cần được lựa chọn theo công năng từng khu vực, từ sảnh mua sắm đến food court, WC và tầng hầm. Một cấu hình chung khó đáp ứng đồng thời yêu cầu gió tươi, hút mùi, thải nhiệt và kiểm soát tiếng ồn. DOBACO chia sẻ cách phân chia hệ thống, tính thông số và lập dự toán để doanh nghiệp lựa chọn thiết bị có cơ sở.
1. Vì sao trung tâm thương mại cần hệ thống quạt thông gió?
Hệ thống thông gió giúp bổ sung không khí ngoài trời, thu gom khí thải và kiểm soát hướng lan truyền mùi giữa các khu vực. Nhu cầu thay đổi theo mật độ khách và công năng. Hút khói khi có sự cố là nhiệm vụ riêng, phải được xác định trong thiết kế an toàn cháy.
1.1. Đảm bảo trao đổi không khí trong không gian đông người
- Lượng khách tại sảnh, cửa hàng và khu dịch vụ thay đổi theo giờ. Hệ thống cần đáp ứng lưu lượng thiết kế ở thời điểm sử dụng dự kiến, đồng thời có chế độ vận hành phù hợp khi vắng khách.
1.2. Hỗ trợ loại bỏ nhiệt, mùi và không khí ô nhiễm
- Khu bếp, WC và phòng kỹ thuật phát sinh các loại nhiệt, mùi khác nhau. Hút đúng nguồn giúp hạn chế chúng lan sang khu mua sắm.
- Thông gió không thay thế mọi chức năng làm lạnh, lọc bụi hay xử lý mùi. Cần phối hợp quạt với thiết bị xử lý phù hợp nguồn phát sinh.
1.3. Cấp gió tươi cho khu vực mua sắm và dịch vụ
- Quạt cấp gió tươi trung tâm thương mại đưa không khí ngoài trời vào qua hệ lọc và xử lý nhiệt ẩm theo thiết kế. Gió ngoài trời phải được phân phối đến vùng sử dụng.
- Gió tuần hoàn điều hòa không đồng nghĩa với gió tươi. Khi kiểm tra hồ sơ, cần tách lưu lượng tổng qua thiết bị điều hòa và phần không khí ngoài trời thực sự được cấp vào.
1.4. Thông gió cho các khu vực kín, ít lưu thông không khí
- Kho, phòng kỹ thuật và khu phụ trợ cần được đánh giá theo hàng hóa, tải nhiệt, thiết bị và thời gian sử dụng. Không nên lấy cùng một mức trao đổi khí cho tất cả các phòng.
1.5. Hỗ trợ hệ thống hút khói và an toàn khi có sự cố
- Thông gió thường ngày và kiểm soát khói khi cháy có điều kiện vận hành khác nhau. Quạt dùng chung hai chế độ chỉ phù hợp khi thiết kế cho phép và đáp ứng đầy đủ cả hai nhiệm vụ.
- Quạt hút khói không tự bảo đảm an toàn cháy cho toàn công trình; phải phối hợp với phân vùng, đường ống, van, nguồn điện và điều khiển theo hồ sơ thiết kế được chấp thuận.
2. Trung tâm thương mại nên dùng những loại quạt thông gió nào?
Quạt hướng trục thường được xem xét cho nhu cầu lưu lượng lớn với trở lực phù hợp; quạt ly tâm có nhiều cấu hình phục vụ hệ ống và thiết bị cản gió. Hút khói cần quạt được xác nhận cho chế độ sự cố. Loại quạt phải được chọn cùng điểm làm việc.
2.1. Quạt hướng trục thông gió
- Quạt hướng trục tạo dòng khí chủ yếu dọc theo trục quạt. Các cấu hình thông dụng có thể phục vụ cấp/hút trực tiếp, phòng kỹ thuật hoặc thông gió chung khi đáp ứng áp suất yêu cầu.

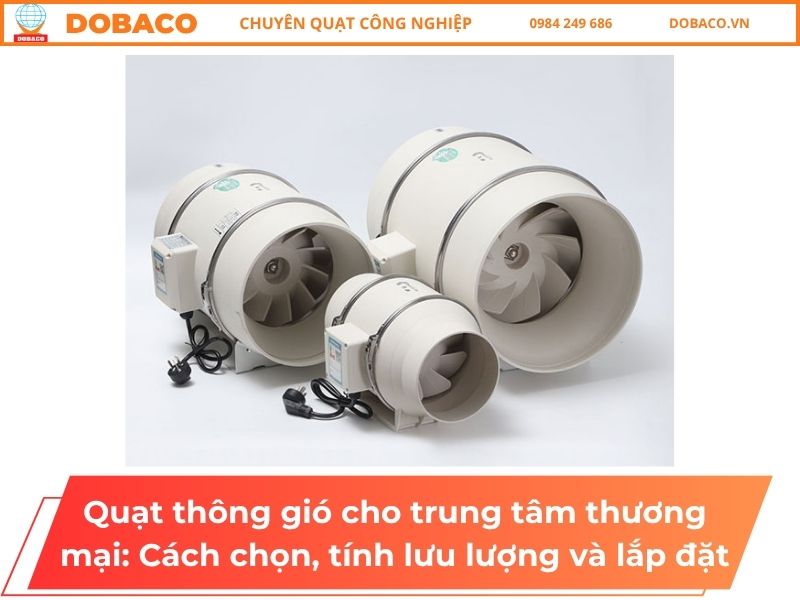

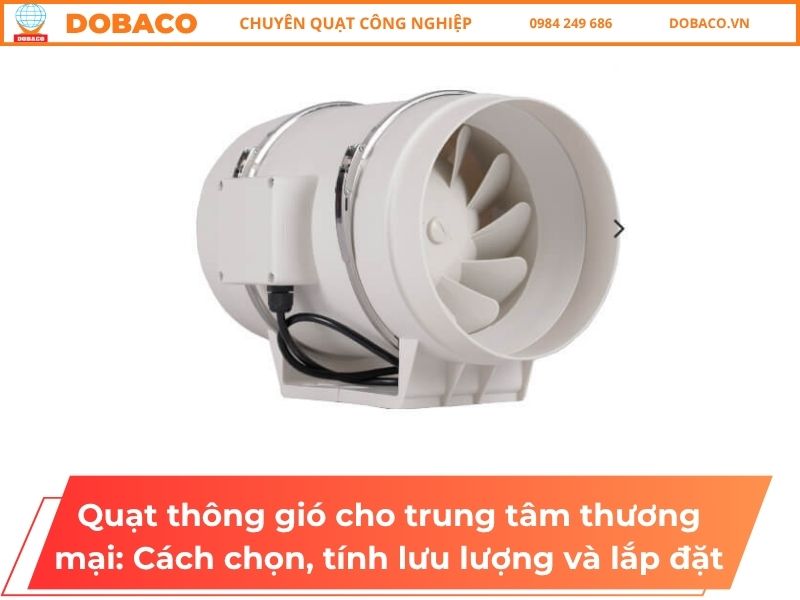

2.2. Quạt hướng trục nối ống
- Dòng nối ống phù hợp bố trí trong tuyến cấp gió hoặc hút khí theo khu vực. Có thể tham khảo quạt hướng trục nối ống DBH-AFN-N0 để đối chiếu cấu hình kết nối.
- Chiều dài ống không phải tiêu chí duy nhất: co, van, bộ lọc và tiết diện đều ảnh hưởng trở lực. Cần kiểm tra cả không gian tháo lắp, bảo trì phía trên trần.
2.3. Quạt ly tâm
- Quạt ly tâm có thể được xem xét khi tuyến ống, bộ lọc, tiêu âm hoặc thiết bị xử lý tạo yêu cầu áp suất đáng kể. Quạt ly tâm thông gió phải đạt đồng thời lưu lượng và áp suất cần thiết.
- Với khu bếp, cần cấu hình phù hợp khí chứa dầu mỡ; với khu mua sắm, cần chú trọng tiếng ồn và chất lượng không khí cấp.
2.4. Quạt hút khói chịu nhiệt
- Quạt hút khói trung tâm thương mại phải phù hợp nhiệt độ, thời gian làm việc, lưu lượng, áp suất và chế độ điều khiển được xác định trong hồ sơ an toàn cháy.
- Khi tham khảo quạt hướng trục hút khói DBH-AFK-N0, cần yêu cầu tài liệu của đúng cấu hình được chào. Không suy ra khả năng đáp ứng từ tên “chịu nhiệt” hoặc áp dụng một mức nhiệt độ chung cho mọi công trình.
2.5. Chọn quạt theo từng khu vực trong trung tâm thương mại
| Khu vực | Nhu cầu chính | Loại quạt tham khảo | Điểm cần kiểm tra |
|---|---|---|---|
| Mua sắm, dịch vụ | Gió ngoài trời, trao đổi khí | Hướng trục hoặc ly tâm theo hệ cấp | Số người, lọc, xử lý nhiệt ẩm, độ ồn |
| Food court | Gió tươi khu ăn; hút nhiệt, mùi khu nấu | Ly tâm cho hệ hút bếp phù hợp | Tách khu ăn và bếp, lọc mỡ, khí bù |
| WC | Hút mùi | Quạt nối ống hoặc ly tâm | Hướng khí vào WC, cân chỉnh nhánh |
| Phòng kỹ thuật | Thải nhiệt | Hướng trục hoặc ly tâm | Tải nhiệt và nhiệt độ ngoài trời |
| Tầng hầm | Cấp/hút khí | Quạt cấp–hút; Jet fan nếu thiết kế sử dụng | Nguồn phát thải, phân phối gió |
| Vùng hút khói | Kiểm soát khói sự cố | Quạt hút khói chuyên dụng | Chế độ cháy và hồ sơ kỹ thuật |
Với quạt thông gió tầng hầm, Jet fan hỗ trợ đẩy và dẫn hướng dòng khí; không thay thế nguồn cấp khí và đường hút xả của hệ thống.
3. Cách tính và lựa chọn quạt thông gió cho trung tâm thương mại
Trình tự lựa chọn là xác định công năng, tính lưu lượng, tính áp suất, đối chiếu đường đặc tính rồi chọn motor. Cần phân biệt gió ngoài trời, gió tuần hoàn và gió hút thải. Một phép tính theo diện tích hoặc kW không đủ để chốt thiết bị.
3.1. Những thông số cần xác định
Hồ sơ đầu vào nên có:
- Diện tích, chiều cao, thể tích và công năng từng khu.
- Số người thiết kế, lịch hoạt động, yêu cầu gió ngoài trời.
- Tiêu chí trao đổi khí, tải nhiệt và nguồn ô nhiễm.
- Chiều dài, tiết diện ống, co cút, van và miệng gió.
- Bộ lọc, tiêu âm và thiết bị trên tuyến.
- Giới hạn tiếng ồn, vị trí đặt quạt, chế độ điều khiển.
Nếu có nhiệm vụ hút khói, cần thêm thông số và kịch bản vận hành tương ứng; không lấy lưu lượng thường ngày thay cho bài toán sự cố.
3.2. Cách tính lưu lượng thông gió
Khi tiêu chí thiết kế dùng số lần trao đổi khí:
Q = V × N
Trong đó Q tính bằng m³/h; V là thể tích không gian, m³; N là số lần trao đổi khí mỗi giờ.
N phải được lựa chọn theo công năng và cơ sở thiết kế. Đối với khu đông người, nhu cầu gió ngoài trời có thể được xác định theo số người, diện tích và các hệ số phân phối theo phương pháp áp dụng. Không chỉ nhân thể tích với một N tùy chọn.
Có thể biểu diễn bài toán sơ bộ theo người và diện tích bằng Q = n × qₚ + S × qₛ, khi phương pháp thiết kế yêu cầu cả hai thành phần. Các suất qₚ, qₛ phải lấy đúng nguồn và thống nhất đơn vị; kết quả còn có thể cần hiệu chỉnh theo hệ thống.
3.3. Cách xác định áp suất quạt
Tính tổn thất qua ống, co, van, miệng gió, lọc và các thiết bị trên tuyến ở lưu lượng thiết kế. Bộ lọc cần được xét theo trạng thái vận hành dự kiến, không chỉ lúc mới lắp.
Với mạng nhiều nhánh, kiểm tra tuyến bất lợi và cân chỉnh các nhánh; không cộng tổn thất của mọi nhánh song song. Đồng thời thống nhất áp suất tĩnh hoặc toàn phần khi đối chiếu catalogue, xét cả ảnh hưởng bố trí gần cửa hút/xả quạt.
3.4. Cách chọn công suất động cơ
Công suất cơ yêu cầu từ motor có thể ước tính:
P = Q × Δp ÷ (1.000 × ηquạt × ηtruyền động)
Q dùng m³/s, Δp dùng Pa, P tính bằng kW; hiệu suất quạt phải tương ứng loại áp suất sử dụng. Điện đầu vào còn phụ thuộc hiệu suất motor.
Sau bước tính công suất quạt thông gió, phải kiểm tra công suất hấp thụ trên dải vận hành, nhiệt độ, khởi động và dự phòng cần thiết. Motor lớn không khắc phục được model quạt có đường đặc tính không phù hợp hệ thống.
3.5. Ví dụ lựa chọn quạt cho một khu vực trung tâm thương mại
Ví dụ giả định cho phòng kỹ thuật 200 m², cao 4 m, không phải hồ sơ công trình. Tạm dùng N = 6 để minh họa:
| Bước | Kết quả sơ bộ |
|---|---|
| Thể tích | 200 × 4 = 800 m³ |
| Lưu lượng | 800 × 6 = 4.800 m³/h |
| Quy đổi | 4.800 ÷ 3.600 ≈ 1,333 m³/s |
| Áp suất toàn phần | Giả định 400 Pa sau khi tính tuyến |
| Chọn quạt | Một quạt đạt 4.800 m³/h tại 400 Pa |
| Dòng quạt xem xét | Hướng trục nối ống hoặc ly tâm có điểm làm việc phù hợp |
Nếu hiệu suất toàn phần quạt giả định 60%, truyền động trực tiếp coi là 100%, công suất cơ sơ bộ là 1,333 × 400 ÷ (1.000 × 0,60) ≈ 0,89 kW. Có thể đối chiếu cấu hình motor 1,1 kW, nhưng chưa chốt trước khi kiểm tra đường công suất và điều kiện thực tế.
Phòng kỹ thuật phải được kiểm tra thêm tải nhiệt. Khi không khí ngoài trời không đủ mát, tăng lưu lượng chưa chắc giữ được nhiệt độ phòng; có thể cần làm mát bổ sung.
4. Cách bố trí và dự toán hệ thống quạt thông gió trung tâm thương mại
Nên tổ chức hệ thống theo công năng, kiểm soát hướng dòng khí và tách rõ các nhiệm vụ hút thải đặc thù. Dự toán cần dựa trên thông số và khối lượng của từng hệ. Gửi mặt bằng cho DOBACO để nhận cấu hình cùng báo giá có phạm vi cung cấp cụ thể.
4.1. Phân chia hệ thống theo từng khu vực chức năng
- Có thể dùng hệ cấp gió trung tâm phục vụ nhiều vùng phù hợp, kết hợp các hệ hút riêng. Không nên gom toàn bộ khu mua sắm, bếp, WC, kho, phòng kỹ thuật và tầng hầm vào một cấu hình duy nhất.
- Hệ thống cấp hút gió trung tâm thương mại cần thể hiện lưu lượng từng vùng, vị trí cấp–hút, khí chuyển và lịch vận hành. Hút khói được phân chia, phối hợp theo thiết kế an toàn cháy, không tùy tiện theo ranh giới gian hàng.
4.2. Nguyên tắc bố trí cấp gió và hút gió
- Hướng khí cần hạn chế mùi từ khu bẩn lan sang khu sạch. Với bếp, thu gom tại nguồn và cấp khí bù theo thiết kế; không kéo khói qua khu khách ngồi.
- Miệng cấp và hút phải phân bố để khí đi qua vùng sử dụng, tránh khí mới cấp bị hút ra ngay. Cửa lấy khí ngoài trời cần tránh nguồn xả, khí xe và vị trí có chất ô nhiễm.
- Có thể điều chỉnh lưu lượng theo nhu cầu bằng điều khiển phù hợp, nhưng vẫn duy trì mức tối thiểu và quan hệ áp suất cần thiết. Chế độ sự cố phải có thứ tự ưu tiên rõ ràng.
4.3. Hạn chế tổn thất trên đường ống
- Chọn tiết diện phù hợp, giảm co gấp và thu/phình đột ngột; tránh kéo dài tuyến không cần thiết. Cần phối hợp không gian trần với kết cấu và các hệ kỹ thuật khác trước khi chốt tuyến.
- Bố trí van cân chỉnh, bộ lọc, tiêu âm và cửa bảo trì ở nơi tiếp cận được.
4.4. Những lỗi thường gặp khi thiết kế
| Lỗi hoặc biểu hiện | Hướng kiểm tra |
|---|---|
| Khu đông người thiếu gió ngoài trời | Rà số người, suất gió và lượng ngoài trời thực cấp |
| Quạt đủ lưu lượng catalogue nhưng hút yếu | Đối chiếu áp suất thực tế và điểm làm việc |
| Mùi từ WC, bếp lan sang khu khác | Kiểm tra cân bằng cấp–hút, khí chuyển và cửa |
| Tiếng ồn lớn | Kiểm tra tốc độ gió, nguồn ồn và giải pháp tiêu âm |
| Rung truyền vào kết cấu | Kiểm tra cân bằng, giá đỡ, chống rung và kết nối |
| Miệng cấp sát hút | Cân chỉnh hoặc bố trí lại để giảm đường gió đi tắt |
Nghiệm thu nên đo lưu lượng tại các nhánh và miệng gió, kiểm tra áp suất, điện, tiếng ồn và trình tự điều khiển. Khi gian hàng đổi công năng, cần đánh giá lại phần hệ thống bị ảnh hưởng.
4.5. Chi phí hệ thống phụ thuộc vào những yếu tố nào?
Chi phí gồm quạt, motor, biến tần, ống, van, miệng gió, lọc, tiêu âm, điều khiển và thi công.
Dự toán minh họa cho hệ phòng kỹ thuật ở mục 3.5:
| Hạng mục | Thông số | Số lượng | Đơn giá | Thành tiền |
|---|---|---|---|---|
| Quạt hút | 4.800 m³/h tại 400 Pa giả định | 1 | Gq theo model | Gq |
| Đường ống | Theo tuyến, tiết diện và vật liệu | L m² | Gống/m² | L × Gống |
| Van, miệng gió | Theo kích thước và yêu cầu | n bộ | Gv/bộ | n × Gv |
| Lọc, tiêu âm | Theo thiết kế | Theo hồ sơ | Báo giá | Theo cấu hình |
| Điện, điều khiển | Motor, bảo vệ, biến tần nếu cần | 1 gói | Báo giá | Theo phạm vi |
| Lắp đặt, đo kiểm | Theo điều kiện công trình | 1 gói | Báo giá | Theo công trình |
Các ký hiệu là đơn giá, khối lượng cần xác nhận, chưa phải báo giá. Phải bổ sung giải pháp cấp khí bù và các phần còn thiếu theo thiết kế, đồng thời làm rõ thuế, vận chuyển. Không nhân dự toán một phòng theo diện tích để suy ra chi phí toàn trung tâm.
5. DOBACO – Tư vấn và cung cấp quạt thông gió cho trung tâm thương mại
DOBACO cung cấp các nhóm quạt phục vụ cấp gió, hút thải và các nhiệm vụ chuyên dụng theo cấu hình được lựa chọn. Phương án cần thể hiện thông số từng khu và phạm vi tích hợp với hệ thống tòa nhà để chủ đầu tư có cơ sở so sánh.
5.1. Các dòng quạt và giải pháp theo khu vực
- Doanh nghiệp có thể tham khảo danh mục quạt công nghiệp DOBACO và trao đổi về hướng trục, hướng trục nối ống, ly tâm, hút khói hoặc quạt chế tạo theo yêu cầu.
- Khu mua sắm ưu tiên gió ngoài trời và độ ồn; bếp cần thu gom mùi, nhiệt; tầng hầm cần kiểm soát khí thải. Vì vậy, lựa chọn quạt hút trung tâm thương mại phải dựa trên từng nhiệm vụ, không chỉ tổng diện tích hay tổng kW.
5.2. Quy trình tư vấn và liên hệ nhận phương án, báo giá
- Khi làm việc với DOBACO, nên thống nhất trình tự: khảo sát, xác định công năng, tính lưu lượng và áp suất, chọn quạt, bố trí hệ thống rồi lập báo giá theo phạm vi thỏa thuận.
- Hãy cung cấp mặt bằng, diện tích, chiều cao, số người dự kiến và yêu cầu từng khu. Nếu cải tạo, gửi thêm thông số quạt hiện hữu và các vấn đề đang gặp. Hồ sơ đề xuất cần có điểm làm việc, cấu hình motor, chế độ điều khiển và tiêu chí kiểm tra.
Lựa chọn quạt thông gió cho trung tâm thương mại cần kết hợp đúng công năng, lưu lượng, áp suất và phương án phân phối khí. Liên hệ DOBACO để nhận tư vấn cấu hình và báo giá phù hợp cho từng khu vực của công trình.
