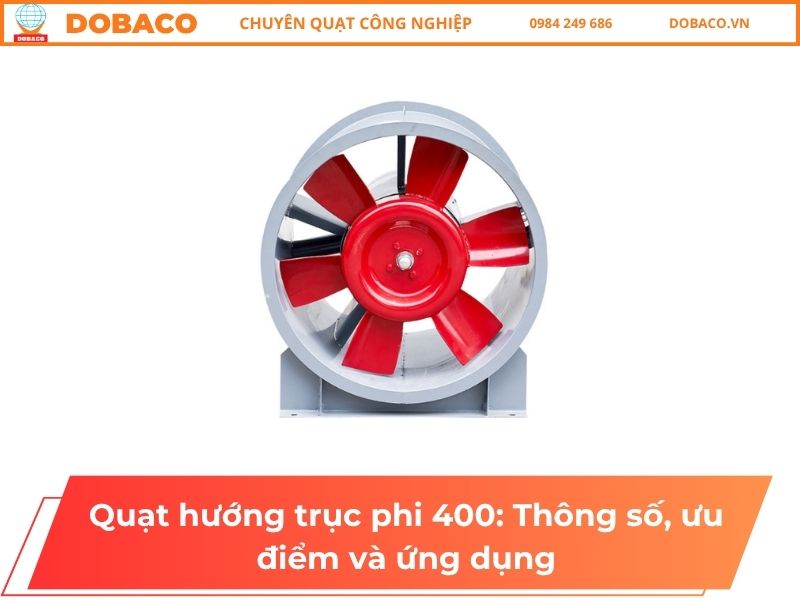

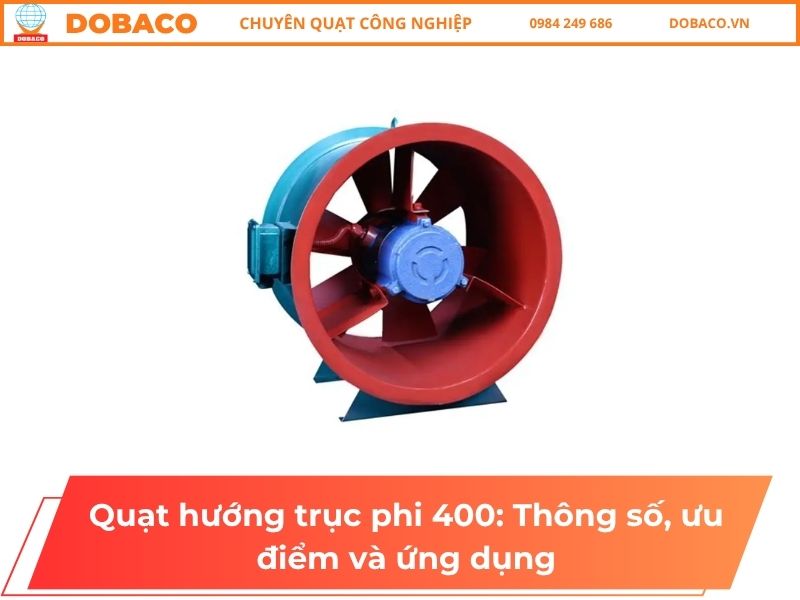

Quạt hướng trục phi 400: Thông số, ưu điểm và ứng dụng

Quạt hướng trục phi 400 là dòng quạt công nghiệp có đường kính cánh khoảng 400 mm, thường được lựa chọn cho nhu cầu thông gió, cấp khí tươi, hút không khí nóng hoặc kết nối với hệ thống đường ống. DOBACO chia sẻ các thông số tham khảo, ưu điểm và ứng dụng thực tế của dòng quạt này để doanh nghiệp dễ xác định thiết bị có phù hợp với yêu cầu lưu lượng, áp suất và vị trí lắp đặt hay không.

1. Thông số kỹ thuật quạt hướng trục phi 400

Quạt hướng trục phi 400 sử dụng cánh có đường kính Ø400 mm, với công suất, lưu lượng và điện áp thay đổi theo từng cấu hình. Theo dải thông tin tham khảo, công suất có thể từ khoảng 0,5 HP đến 2 HP, lưu lượng khoảng 4.000–7.500 m³/h và sử dụng nguồn điện 220V hoặc 380V.

Không nên chọn quạt chỉ dựa trên đường kính cánh. Hai quạt cùng phi 400 vẫn có thể cho lưu lượng, áp suất, công suất motor và khả năng làm việc với đường ống rất khác nhau. Vì vậy, người mua cần xem toàn bộ thông số vận hành trước khi quyết định.

1.1. Bảng thông số tham khảo

Các số liệu trên là dải tham khảo theo brief, không phải thông số cố định cho mọi model quạt hướng trục phi 400. Thông số thực tế cần căn cứ vào cấu hình cánh, tốc độ quay, động cơ, mức áp suất yêu cầu và điều kiện vận hành.

1.2. Những thông số cần quan tâm khi lựa chọn

• Lưu lượng gió cho biết lượng không khí quạt có thể vận chuyển trong một đơn vị thời gian. Đây là thông số quan trọng khi tính toán nhu cầu thông gió cho nhà xưởng, kho, tầng hầm hoặc khu vực sản xuất.
• Áp suất quạt lại liên quan trực tiếp đến khả năng thắng trở lực của hệ thống. Nếu quạt phải nối với đường ống dài, nhiều co cút, van hoặc thiết bị lọc, áp suất cần thiết sẽ tăng. Vì vậy, một model có lưu lượng lớn nhưng áp suất không phù hợp vẫn có thể cho hiệu quả thực tế thấp.
• Công suất động cơ cần được lựa chọn theo điểm làm việc của quạt thay vì chọn càng lớn càng tốt. Motor quá nhỏ có nguy cơ hoạt động quá tải, trong khi lựa chọn dư công suất không cần thiết có thể làm tăng chi phí đầu tư.
• Điện áp cũng cần được kiểm tra ngay từ đầu. Với khu vực chỉ có điện một pha, cần xác nhận model tương thích 220V. Trong hệ thống công nghiệp sử dụng nguồn ba pha, cấu hình 380V thường phù hợp hơn với hạ tầng điện sẵn có.
• Một lưu ý quan trọng là đường kính phi 400 không tự động đồng nghĩa với “cao áp”. Nếu hệ thống có trở lực lớn, cần dựa vào đường đặc tính quạt và điểm làm việc để xác định cấu hình trung áp hoặc cao áp phù hợp.

Trong những hệ thống đường ống phức tạp, doanh nghiệp cũng nên đánh giá đồng thời giữa quạt hướng trục và quạt ly tâm. Việc lựa chọn nên dựa trên lưu lượng, áp suất và đặc tính hệ thống thay vì chỉ nhìn vào kích thước quạt.

1.3. Giá quạt hướng trục phi 400 bao nhiêu?

Giá quạt hướng trục phi 400 theo dải tham khảo trong brief dao động khoảng 4.500.000–6.300.000 đồng. Mức giá thực tế có thể thay đổi theo công suất, cấu hình áp suất, điện áp, vật liệu, động cơ và yêu cầu gia công của từng hệ thống.

Do đó, bảng giá nên được xem như mốc tham khảo ban đầu. Nếu doanh nghiệp đã có yêu cầu về lưu lượng, áp suất, điện áp, vị trí lắp và phương án nối ống, có thể gửi các thông tin này cho DOBACO để được xác định cấu hình và báo giá sát với nhu cầu thực tế hơn.

2. Ưu điểm nổi bật của quạt hướng trục phi 400

Quạt hướng trục phi 400 nổi bật ở khả năng tạo dòng khí theo phương dọc trục, kết cấu tương đối gọn và thuận tiện khi lắp trong hệ thống thông gió hoặc đường ống. Với cấu hình phù hợp, quạt có thể đáp ứng nhu cầu cấp khí, hút khí và vận chuyển không khí trong nhiều công trình công nghiệp.

Đặc điểm đáng chú ý của dòng quạt này không chỉ nằm ở kích thước nhỏ gọn mà còn ở khả năng bố trí linh hoạt. Tuy nhiên, hiệu quả cuối cùng vẫn phụ thuộc vào việc chọn đúng lưu lượng và áp suất cho hệ thống.

2.1. Khả năng hút và đẩy không khí tốt

• Dòng khí của quạt di chuyển gần như song song với trục quay, nhờ đó thiết bị phù hợp với nhiều hệ thống cần vận chuyển lượng không khí tương đối lớn trong không gian hạn chế.
• Đối với phiên bản trung áp hoặc cao áp, quạt có thể được sử dụng trong hệ thống có đường ống khi mức trở lực nằm trong vùng làm việc của thiết bị. Đây là điểm cần được kiểm tra kỹ trên thông số kỹ thuật thay vì mặc định mọi quạt phi 400 đều có khả năng tạo cột áp giống nhau.
• Trong thực tế, hiện tượng “quạt chạy nhưng gió yếu” đôi khi không xuất phát từ motor mà do quạt được chọn sai điểm làm việc hoặc hệ thống ống phát sinh trở lực cao hơn dự kiến. Vì vậy, thiết kế đúng ngay từ đầu thường hiệu quả hơn việc tăng công suất một cách cảm tính.

2.2. Kết cấu chắc chắn, phù hợp môi trường công nghiệp

• Với cấu hình vỏ thép và lớp sơn bảo vệ phù hợp, quạt có thể đáp ứng môi trường nhà xưởng tốt hơn so với những thiết bị thông gió dân dụng thông thường.
• Kết cấu vỏ không chỉ có vai trò bảo vệ cánh và động cơ mà còn ảnh hưởng đến độ ổn định khi quạt vận hành. Với môi trường có độ ẩm, bụi hoặc yếu tố ăn mòn, vật liệu và lớp phủ bề mặt cần được lựa chọn theo điều kiện thực tế.
• Không nên hiểu “vỏ thép” là đủ cho mọi môi trường. Những khu vực có hóa chất, nhiệt độ cao hoặc yêu cầu đặc biệt cần được đánh giá riêng về vật liệu và cấu hình động cơ.

2.3. Thiết kế gọn, tiết kiệm không gian lắp đặt

• Một ưu điểm đáng kể của quạt hướng trục phi 400 là kích thước tương đối gọn so với nhiều giải pháp tạo lưu lượng tương đương.
• Tùy thiết kế công trình, quạt có thể được bố trí theo phương án gắn tường, treo, đặt trên bệ hoặc kết nối trực tiếp với đường ống. Điều này đặc biệt hữu ích tại những khu vực mà mặt bằng kỹ thuật bị giới hạn.
• Tuy nhiên, vị trí lắp vẫn cần bảo đảm khoảng trống phục vụ kiểm tra, vệ sinh và bảo trì. Không nên tận dụng không gian quá chặt khiến việc tháo quạt hoặc xử lý sự cố sau này trở nên khó khăn.

2.4. Thuận tiện khi tích hợp vào hệ thống thông gió

• Quạt hướng trục có cấu trúc dòng khí phù hợp với nhiều tuyến ống thẳng, vì vậy việc kết nối vào hệ thống thông gió khá thuận tiện khi được tính toán đúng.
• Trong hệ thống mới, kỹ sư nên xác định trước lưu lượng cần thiết, tổng trở lực đường ống và vị trí đặt quạt. Với hệ thống cải tạo, cần kiểm tra thêm kích thước ống hiện hữu, số lượng co cút, van gió và tình trạng tắc nghẽn.
• Cách làm này giúp tránh tình trạng chọn được một chiếc quạt công nghiệp có thông số đẹp trên catalogue nhưng khi lắp vào hệ thống lại không đạt lưu lượng mong muốn.

Tham khảo thêm các sản phẩm của DOBACO

Quạt ly tâm: Hiệu suất cao, độ ồn thấp, phù hợp cho hệ thống thông gió công nghiệp, xử lý khí thải, và hệ thống điều hòa trung tâm.

👉 Xem chi tiết: quạt ly tâm

Quạt hướng trục: Thiết kế nhỏ gọn, lưu lượng gió lớn, lý tưởng cho các không gian cần làm mát nhanh như nhà xưởng, hầm mỏ, nhà kho.

👉 Xem chi tiết: quạt hướng trục

3. Ứng dụng của quạt hướng trục công nghiệp cao áp phi 400

Quạt hướng trục công nghiệp cao áp phi 400 có thể được sử dụng cho thông gió nhà xưởng, cấp khí tươi, hút khí nóng, hỗ trợ thông gió tầng hầm và kết nối với hệ thống đường ống khi cấu hình quạt đáp ứng đủ áp suất yêu cầu. Với hệ thống hút khói, cần lựa chọn model phù hợp với yêu cầu kỹ thuật và điều kiện nhiệt độ cụ thể.

Không phải mọi ứng dụng đều sử dụng cùng một cấu hình. Một quạt dùng cấp khí cho nhà xưởng có thể có yêu cầu hoàn toàn khác với quạt lắp trên đường ống hoặc quạt phục vụ hệ thống hút khói.

3.1. Thông gió nhà xưởng và khu sản xuất

• Trong nhà xưởng, nhiệt, mùi và không khí tù đọng có thể tích tụ nếu tốc độ trao đổi khí không đủ. Quạt hướng trục phi 400 có thể được bố trí để hỗ trợ đưa khí nóng ra ngoài hoặc cấp thêm không khí từ khu vực bên ngoài vào.
• Đối với không gian lớn, một quạt đơn lẻ chưa chắc đủ. Số lượng và vị trí quạt cần được tính theo thể tích khu vực, nguồn phát nhiệt, hướng dòng khí và nhu cầu trao đổi không khí thực tế.

3.2. Cấp khí tươi cho không gian kín

• Ở những khu vực khó thông gió tự nhiên, quạt có thể đảm nhiệm vai trò đưa không khí từ ngoài vào thông qua cửa gió hoặc đường ống.
• Khi lắp theo phương án này, cần chú ý đến chất lượng không khí đầu vào. Nếu môi trường bên ngoài có nhiều bụi hoặc tạp chất, hệ thống có thể cần thêm bộ phận lọc phù hợp.

3.3. Hút khí nóng và hỗ trợ làm mát

• Quạt hướng trục có thể hỗ trợ đưa không khí nóng ra khỏi khu vực máy móc, kho hoặc nhà xưởng, từ đó tăng khả năng trao đổi khí.
• Tuy nhiên, quạt thông gió không thay thế hệ thống điều hòa nhiệt độ. Hiệu quả làm mát phụ thuộc vào nhiệt độ môi trường bên ngoài, tải nhiệt trong nhà xưởng và cách tổ chức luồng khí.

3.4. Lắp nối với hệ thống đường ống

• Với các model có áp suất phù hợp, quạt phi 400 có thể được tích hợp vào đường ống để cấp hoặc hút không khí giữa các khu vực.
• Trước khi chọn quạt, cần tính đến chiều dài tuyến ống, tiết diện, số lượng co, van và các thiết bị tạo trở lực khác. Đường ống càng phức tạp thì yêu cầu về áp suất quạt càng cần được kiểm tra kỹ.

3.5. Ứng dụng trong hệ thống hút khói

• Quạt hướng trục có thể xuất hiện trong các hệ thống hút khói hoặc thoát khí, nhưng đây là nhóm ứng dụng cần thận trọng hơn.
• Nếu quạt phải làm việc với dòng khí có nhiệt độ cao hoặc thuộc hệ thống an toàn cháy, thiết bị cần được lựa chọn theo yêu cầu thiết kế, vật liệu, động cơ và tiêu chuẩn áp dụng cho công trình. Không nên sử dụng một model thông gió thông thường chỉ vì kích thước và lưu lượng tương đương.

4. DOBACO – Nhà cung cấp quạt hút hướng trục cao áp phi 400

DOBACO cung cấp và tích hợp các giải pháp quạt công nghiệp, trong đó có quạt hướng trục phục vụ thông gió, cấp khí và các hệ thống đường ống. Việc lựa chọn quạt được định hướng theo lưu lượng, áp suất, điều kiện vận hành và yêu cầu lắp đặt thay vì chỉ dựa trên đường kính cánh.

Đối với khách hàng doanh nghiệp, điều quan trọng không chỉ là mua được quạt phi 400 mà là chọn đúng cấu hình để thiết bị hoạt động gần với điểm làm việc yêu cầu.

4.1. Tư vấn lựa chọn theo nhu cầu vận hành

Khi yêu cầu tư vấn quạt hướng trục phi 400, doanh nghiệp nên cung cấp càng đầy đủ dữ liệu đầu vào càng tốt, chẳng hạn:

• Lưu lượng gió cần đạt.
• Áp suất hoặc thông tin đường ống.
• Mục đích cấp khí, hút khí hay thông gió.
• Điện áp sử dụng.
• Vị trí và phương án lắp đặt.
• Nhiệt độ dòng khí.
• Môi trường có bụi, ẩm hoặc yếu tố ăn mòn hay không.
• Yêu cầu về độ ồn nếu có.

Nếu chưa có sẵn lưu lượng hoặc áp suất, thông tin về kích thước khu vực, hiện trạng đường ống và mục tiêu sử dụng sẽ giúp kỹ thuật viên có cơ sở tư vấn ban đầu.

4.2. Hỗ trợ tích hợp với hệ thống công nghiệp

Ngoài quạt đơn lẻ, hiệu quả vận hành còn phụ thuộc vào đường ống, cửa gió, van, vị trí hút và vị trí cấp khí.

DOBACO hoạt động trong nhóm giải pháp quạt công nghiệp, thông gió, hút lọc bụi và các thiết bị liên quan cho nhà máy, nhà xưởng. Vì vậy, khi dự án có nhiều thành phần liên kết với nhau, việc xem xét quạt trong tổng thể hệ thống giúp hạn chế rủi ro chọn sai lưu lượng hoặc áp suất.

4.3. Khi nào nên yêu cầu báo giá riêng?

Doanh nghiệp nên yêu cầu báo giá theo cấu hình cụ thể khi:

• Cần quạt trung áp hoặc cao áp.
• Quạt phải kết nối với đường ống.
• Có yêu cầu điện áp hoặc công suất riêng.
• Môi trường vận hành có nhiệt, bụi hoặc độ ẩm đáng kể.
• Cần tùy chỉnh kết cấu lắp đặt.
• Dự án sử dụng nhiều quạt hoặc cần đồng bộ với hệ thống thông gió.

Cách báo giá theo điều kiện thực tế thường có giá trị hơn việc chỉ so sánh mức giá của hai sản phẩm cùng đường kính phi 400 nhưng có đặc tính vận hành khác nhau.

Quạt hướng trục phi 400 là lựa chọn phù hợp cho nhiều nhu cầu thông gió, cấp khí, hút khí và kết nối đường ống khi được chọn đúng lưu lượng, áp suất và cấu hình động cơ. Dải thông số và giá trong bài nên được xem là thông tin tham khảo, bởi hiệu quả thực tế còn phụ thuộc nhiều vào thiết kế hệ thống.

Nếu doanh nghiệp đang cần xác định model quạt hướng trục phi 400 phù hợp cho nhà xưởng, tầng hầm hoặc hệ thống đường ống, có thể cung cấp yêu cầu vận hành cho DOBACO để được tư vấn cấu hình và phương án phù hợp thay vì lựa chọn chỉ dựa trên kích thước quạt.
