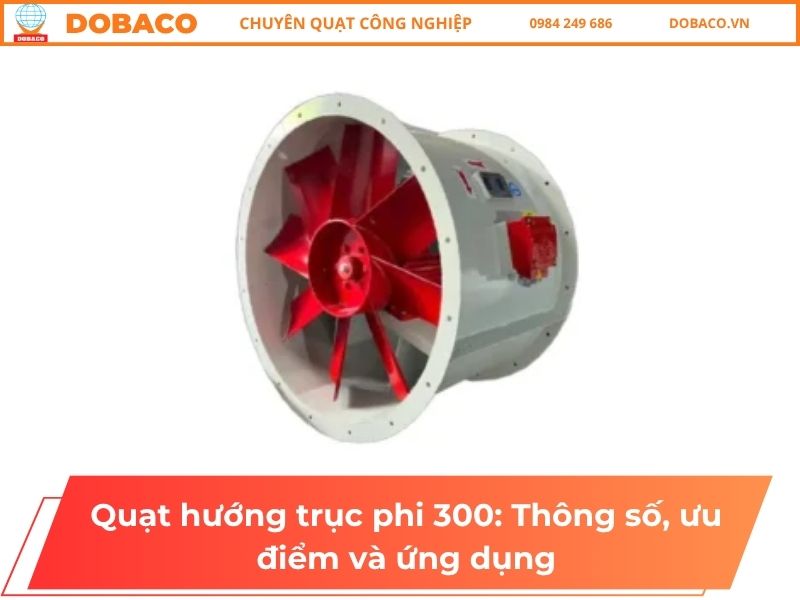

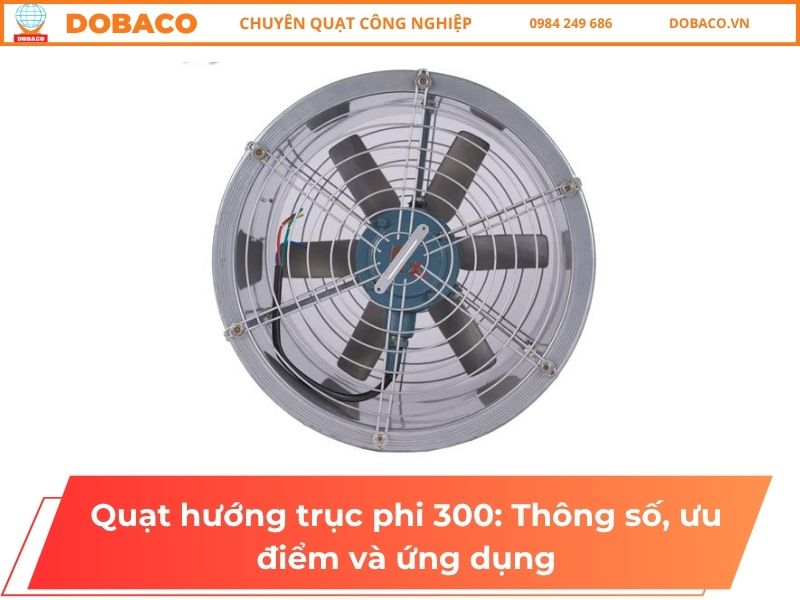

Quạt hướng trục phi 300 là dòng quạt công nghiệp dạng tròn có đường kính cánh danh nghĩa khoảng 300 mm, được sử dụng cho các nhu cầu thông gió, hút mùi, cấp khí tươi và hỗ trợ tăng áp trên đường ống. DOBACO cung cấp giải pháp quạt hướng trục theo yêu cầu vận hành thực tế, giúp doanh nghiệp lựa chọn dựa trên lưu lượng, áp suất, điện áp và điều kiện lắp đặt thay vì chỉ nhìn vào đường kính quạt.
Về nguyên lý, quạt hướng trục đưa không khí vào và ra theo phương gần song song với trục quay của cánh. Đây cũng là đặc trưng được định nghĩa trong tiêu chuẩn kỹ thuật về quạt hướng trục.
1. Thông số kỹ thuật quạt hướng trục phi 300
Quạt hướng trục phi 300 trong phạm vi brief này có công suất tham khảo khoảng 0,37 kW, tốc độ khoảng 2.800 vòng/phút, lưu lượng 3.000 – 4.000 m³/h và cột áp khoảng 100 – 250 Pa. Các giá trị thực tế cần được xác nhận theo từng model, cấu tạo cánh và điều kiện hệ thống.
Không nên coi các con số dưới đây là thông số cố định cho mọi quạt hướng trục phi 300. Khi quạt được thay đổi motor, góc cánh hoặc cấu hình lắp đặt, điểm làm việc thực tế cũng có thể thay đổi.
| Thông số | Giá trị tham khảo theo brief |
|---|---|
| Đường kính cánh | 300 mm |
| Công suất | 1/2 HP, khoảng 0,37 kW |
| Điện áp | 220V hoặc 380V |
| Tốc độ quay | Khoảng 2.800 vòng/phút đối với cấu hình cao áp |
| Lưu lượng gió | Khoảng 3.000 – 4.000 m³/h |
| Cột áp | Khoảng 100 – 250 Pa |
| Hướng dòng khí | Gần song song với trục quạt |
| Mục đích sử dụng | Thông gió, hút khí, cấp khí, nối đường ống |
1.1. Lưu lượng gió
Lưu lượng, thường ký hiệu là Q, cho biết lượng không khí quạt có thể vận chuyển trong một đơn vị thời gian. Với brief hiện tại, khoảng tham khảo là 3.000 – 4.000 m³/h.
Tuy nhiên, lưu lượng ghi trên thông số quạt không đồng nghĩa với lượng gió chắc chắn nhận được tại cuối đường ống. Khi hệ thống có nhiều cút, van, lưới chắn, bộ lọc hoặc ống dài, tổn thất áp suất tăng lên và điểm vận hành của quạt sẽ thay đổi. Các tài liệu kỹ thuật về hệ thống quạt cũng nhấn mạnh việc lựa chọn phải xét đồng thời quạt và tổng trở lực của hệ thống.
1.2. Cột áp
Cột áp cho biết khả năng quạt tạo chênh lệch áp suất để đẩy dòng khí vượt qua trở lực. Với dải tham khảo 100 – 250 Pa trong brief, quạt hướng trục phi 300 có thể phù hợp với những tuyến ống và hệ thống có mức trở lực tương ứng.
Một tình huống khá phổ biến là chọn đúng đường kính quạt nhưng lưu lượng thực tế vẫn yếu vì đường ống quá dài hoặc có quá nhiều vị trí đổi hướng. Khi đó, việc chỉ nâng tốc độ motor chưa chắc là giải pháp phù hợp. Cần tính lại tổng trở lực trước khi quyết định cấu hình quạt.
1.3. Công suất và điện áp
Công suất khoảng 1/2 HP, tương đương xấp xỉ 0,37 kW, là giá trị tham khảo được cung cấp trong brief. Tùy công trình, quạt có thể được thiết kế với nguồn điện phù hợp hệ thống cấp điện tại vị trí lắp.
Khi lựa chọn giữa 220V và 380V, doanh nghiệp nên kiểm tra nguồn điện hiện hữu, chế độ vận hành, thiết bị đóng cắt và yêu cầu điều khiển. Không nên tự thay đổi motor hoặc đấu nối điện nếu cấu hình thực tế chưa được kỹ thuật viên kiểm tra.
1.4. Tốc độ quay
Mức khoảng 2.800 vòng/phút trong brief thuộc nhóm tốc độ tương đối cao. Tăng tốc độ có thể ảnh hưởng đồng thời đến lưu lượng, áp suất, công suất tiêu thụ và tiếng ồn, vì vậy không nên đánh giá riêng thông số rpm.
Khi đặt quạt, điểm quan trọng hơn là xác định: hệ thống cần bao nhiêu m³/h tại mức áp suất bao nhiêu Pa. Đó mới là cơ sở để chọn motor và cánh phù hợp.
2. Ưu điểm nổi bật của quạt hướng trục phi 300
Ưu điểm chính của quạt hướng trục phi 300 là kết cấu gọn, tạo dòng khí theo phương trục, có khả năng cung cấp lưu lượng tương đối lớn so với kích thước và thuận tiện khi tích hợp vào các hệ thống thông gió hoặc đường ống phù hợp.
Tuy nhiên, hiệu quả của quạt phụ thuộc mạnh vào điểm làm việc. Vì vậy, ưu điểm về kích thước hay lưu lượng chỉ phát huy tốt khi thiết bị được chọn đúng theo trở lực của công trình.
2.1. Lưu lượng gió tốt trong kích thước nhỏ gọn
Cánh quạt quay tạo chuyển động cho dòng không khí dọc theo trục quạt. Cách bố trí này giúp thiết bị có kết cấu tương đối gọn và phù hợp với những khu vực cần tiết kiệm không gian lắp đặt.
Với những vị trí như phòng kỹ thuật, xưởng sản xuất nhỏ, nhánh đường ống hoặc khu vực cần hút khí cục bộ, đường kính 300 mm có thể là một phương án đáng cân nhắc nếu đáp ứng được lưu lượng và áp suất tính toán.
2.2. Thuận lợi khi lắp trên đường ống
Do hướng vào và hướng ra của luồng khí nằm gần cùng một trục, quạt hướng trục dạng tròn thuận tiện khi kết nối với hệ thống ống gió có tiết diện tương thích.
Đây là lợi thế rõ rệt trong những hệ thống cần cấp khí tươi, hút khí thải hoặc luân chuyển không khí từ khu vực này sang khu vực khác. Trên các dòng quạt hướng trục của DOBACO, ứng dụng nối ống gió, cấp khí tươi và hút khí thải cũng được xác định là những nhóm ứng dụng chính.
2.3. Kết cấu phù hợp môi trường công nghiệp
Tùy yêu cầu sử dụng, thân và các chi tiết của quạt có thể được lựa chọn theo điều kiện môi trường. Trên nhóm quạt hướng trục DOBACO hiện nay, các lựa chọn vật liệu được công bố gồm thép, inox và composite, đồng thời có cấu hình sơn tĩnh điện và cân bằng động cánh quạt.
Việc chọn vật liệu không nên dựa trên giá thành đơn thuần. Môi trường ẩm, có hóa chất, bụi hoặc nhiệt độ đặc thù cần được xem xét riêng trước khi quyết định cấu hình.
2.4. Khả năng ứng dụng linh hoạt
Một quạt công nghiệp phi 300 có thể đảm nhiệm nhiều nhiệm vụ nếu điểm làm việc phù hợp, từ hút không khí nóng, cấp khí mới đến hỗ trợ luân chuyển khí qua đường ống.
Điều cần tránh là dùng một cấu hình cho tất cả công trình. Một quạt phù hợp với thông gió trực tiếp qua tường chưa chắc đạt hiệu quả tương tự khi lắp trên tuyến ống dài và nhiều cút.
Lưu ý khi chọn: nếu hệ thống yêu cầu áp suất cao đáng kể, đường ống dài hoặc trở lực lớn, nên tính toán và so sánh thêm với quạt ly tâm. Tài liệu kỹ thuật của cơ quan năng lượng Hoa Kỳ cũng ghi nhận quạt ly tâm nói chung có khả năng tạo áp suất cao hơn quạt hướng trục trong nhiều cấu hình ứng dụng.
3. Ứng dụng của quạt hướng trục công nghiệp cao áp phi 300
Quạt hướng trục công nghiệp cao áp phi 300 thường được cân nhắc cho thông gió nhà xưởng, hút khí và mùi, cấp khí tươi hoặc hỗ trợ vận chuyển không khí qua đường ống. Ứng dụng cụ thể phải dựa trên lưu lượng cần thiết và tổng trở lực của hệ thống.
Tài liệu kỹ thuật về quạt cho thấy quạt hướng trục được sử dụng trong nhiều hệ thống thông gió, hút xả và quy trình công nghiệp. Dưới đây là các trường hợp gần với nhu cầu thực tế của dòng phi 300.
3.1. Thông gió nhà xưởng và phòng kỹ thuật
Trong các khu vực kín, nhiệt và khí tù đọng có thể tích tụ nếu không được trao đổi thường xuyên. Quạt hướng trục phi 300 có thể được bố trí để hút khí nóng ra ngoài hoặc đưa không khí mới vào khu vực cần thông gió.
Khi lựa chọn, không nên chỉ dựa vào diện tích sàn. Thể tích không gian, tần suất trao đổi không khí cần thiết, nguồn phát nhiệt và đường đi của dòng khí đều ảnh hưởng đến lưu lượng yêu cầu.
3.2. Hút mùi và khí thải
Quạt có thể được sử dụng để thu gom và vận chuyển dòng khí có mùi từ khu vực phát sinh đến điểm xả thích hợp, chẳng hạn khu sản xuất, phòng thiết bị hoặc một số khu vực bếp.
Với khí chứa dầu mỡ, hơi ăn mòn, nhiệt độ cao hoặc thành phần đặc biệt, cần kiểm tra vật liệu cánh, vỏ, motor và phương án vệ sinh. Không nên mặc định một quạt thông gió thông thường có thể sử dụng cho mọi loại khí thải.
3.3. Cấp khí tươi
Ở những khu vực thiếu luồng khí tự nhiên, quạt hướng trục có thể hỗ trợ đưa không khí từ bên ngoài hoặc từ khu vực cấp khí vào không gian sử dụng.
Để cấp khí hiệu quả, nên bố trí đồng bộ đường lấy gió, miệng cấp và vị trí hút ra. Nếu chỉ bổ sung quạt nhưng không có đường thoát khí hợp lý, khả năng trao đổi không khí thực tế có thể thấp hơn dự kiến.
3.4. Hỗ trợ tăng áp đường ống
Với cấu hình cao áp phù hợp, quạt phi 300 có thể hỗ trợ đẩy khí qua một tuyến ống nhất định. Tuy nhiên, “phi 300” chỉ mô tả kích thước danh nghĩa, không quyết định quạt có thắng được trở lực của đường ống hay không.
Trước khi đặt quạt, nên thống kê chiều dài ống, số lượng cút, van, cửa gió, tiết diện ống và các thiết bị gây cản trở. Từ đó mới xác định được cột áp cần thiết.
3.5. Hút khí cục bộ tại máy móc hoặc khu vực sản xuất
Ở những vị trí chỉ cần thu khí trong phạm vi nhỏ, thiết kế phi 300 có lợi thế về kích thước và khả năng bố trí. Quạt có thể kết nối với chụp hút hoặc nhánh ống để đưa khí ra khỏi vùng làm việc.
Nếu dòng khí chứa lượng bụi lớn, hạt vật liệu hoặc chất ăn mòn, cần đánh giá lại loại quạt và giải pháp lọc. Không phải mọi quạt hướng trục đều thích hợp để vận chuyển dòng khí chứa bụi nặng.
Tham khảo thêm các sản phẩm của DOBACO
Quạt ly tâm: Hiệu suất cao, độ ồn thấp, phù hợp cho hệ thống thông gió công nghiệp, xử lý khí thải, và hệ thống điều hòa trung tâm.
👉 Xem chi tiết: quạt ly tâm
Quạt hướng trục: Thiết kế nhỏ gọn, lưu lượng gió lớn, lý tưởng cho các không gian cần làm mát nhanh như nhà xưởng, hầm mỏ, nhà kho.
👉 Xem chi tiết: quạt hướng trục
4. DOBACO – Nhà cung cấp quạt hút hướng trục cao áp phi 300
DOBACO cung cấp và tư vấn các giải pháp quạt hướng trục phục vụ thông gió, cấp khí, hút khí thải và kết nối hệ thống đường ống. Với quạt phi 300, cấu hình nên được xác định theo lưu lượng, áp suất, môi trường và điều kiện lắp đặt cụ thể của từng công trình.
DOBACO hiện phát triển các nhóm quạt công nghiệp, quạt hướng trục, quạt ly tâm và những giải pháp thông gió liên quan cho nhà máy, nhà xưởng. Các sản phẩm quạt hướng trục trên website DOBACO cũng được giới thiệu với nhiều cấu hình vật liệu và mục đích sử dụng khác nhau.
4.1. Tư vấn dựa trên lưu lượng và áp suất thực tế
Một cách chọn dễ dẫn đến sai lệch là yêu cầu “quạt phi 300” mà không cung cấp thêm dữ liệu. Hai quạt có cùng đường kính vẫn có thể khác nhau đáng kể về motor, cánh, tốc độ và đặc tính áp suất.
Để lựa chọn chính xác hơn, doanh nghiệp nên chuẩn bị:
- Lưu lượng cần đạt, đơn vị m³/h.
- Áp suất hoặc thông tin đường ống để tính trở lực.
- Nguồn điện 220V hay 380V.
- Loại khí cần hút hoặc cấp.
- Nhiệt độ môi trường.
- Vị trí và hướng lắp đặt.
- Thời gian vận hành dự kiến.
- Yêu cầu về vật liệu nếu môi trường ẩm, ăn mòn hoặc nhiều bụi.
4.2. Lựa chọn cấu hình theo công trình
Không phải mọi công trình đều cần cùng một kiểu cánh, vật liệu hoặc motor. Ví dụ, một quạt dùng cấp khí sạch cho phòng kỹ thuật có yêu cầu khác với quạt làm việc trong môi trường có hơi ẩm hoặc khí ăn mòn.
Việc xác định cấu hình từ đầu giúp hạn chế hai tình huống thường gặp: quạt thiếu lưu lượng sau khi lắp hoặc chọn thiết bị lớn hơn nhu cầu dẫn đến tăng chi phí đầu tư và vận hành.
4.3. Khi nào nên yêu cầu DOBACO tư vấn?
Nếu đã biết đường kính cần lắp nhưng chưa xác định được lưu lượng và áp suất, nên cung cấp bản vẽ hoặc thông tin tuyến ống để DOBACO kiểm tra trước.
Doanh nghiệp cần báo giá quạt hút hướng trục cao áp phi 300 có thể gửi yêu cầu về lưu lượng, áp suất, điện áp, môi trường sử dụng và kích thước lắp đặt cho DOBACO để được tư vấn cấu hình phù hợp. Cách làm này đáng tin cậy hơn việc chọn quạt chỉ từ một con số đường kính.
5. Câu hỏi thường gặp về quạt hướng trục phi 300
Các câu hỏi về quạt phi 300 thường tập trung vào diện tích sử dụng, nguồn điện, khả năng nối ống và sự khác biệt với quạt ly tâm. Không có một cấu hình duy nhất phù hợp cho mọi hệ thống, vì vậy cần đối chiếu với điểm làm việc thực tế.
5.1. Quạt hướng trục phi 300 dùng cho diện tích bao nhiêu?
Không thể xác định chính xác chỉ từ diện tích phòng. Khi tính thông gió, cần xét thể tích không gian và lượng không khí cần trao đổi trong một đơn vị thời gian. Hai phòng cùng diện tích nhưng có chiều cao, số người, thiết bị phát nhiệt và điều kiện sử dụng khác nhau có thể cần lưu lượng hoàn toàn khác nhau.
Ngoài ra, nếu quạt nối với đường ống, trở lực của hệ thống cũng ảnh hưởng đến lượng gió thực tế. Vì vậy, phương pháp phù hợp là xác định lưu lượng yêu cầu trước, sau đó kiểm tra xem quạt hướng trục phi 300 có đáp ứng được lưu lượng đó tại mức áp suất cần thiết hay không.
5.2. Nên chọn quạt phi 300 điện 220V hay 380V?
Lựa chọn điện áp cần dựa trên nguồn điện sẵn có và cấu hình motor của quạt. Nguồn 220V thường thuận tiện tại những vị trí có điện một pha, trong khi nhiều hệ thống công nghiệp được thiết kế sử dụng nguồn ba pha 380V.
Không nên mặc định quạt 380V luôn mạnh hơn quạt 220V. Hiệu năng còn phụ thuộc công suất motor, tốc độ, thiết kế cánh và đặc tính khí động học. Trước khi đặt hàng, cần xác nhận cả điện áp, công suất và thông số bảo vệ điện để thiết bị phù hợp với tủ điều khiển hiện hữu.
5.3. Quạt hướng trục phi 300 có nối đường ống được không?
Có thể, nếu kiểu vỏ quạt, đầu nối và đặc tính áp suất phù hợp. Quạt hướng trục dạng ống có lợi thế là dòng khí đi gần song song với trục nên thuận tiện khi bố trí trên tuyến ống.
Điểm cần quan tâm là đường ống càng dài, càng nhiều cút, van hoặc bộ lọc thì trở lực càng tăng. Nếu chỉ chọn theo đường kính 300 mm mà bỏ qua cột áp, lưu lượng tại cuối tuyến có thể thấp hơn yêu cầu. Với đường ống phức tạp, nên tính tổng trở lực trước khi xác định model.
5.4. Khi nào nên chọn quạt ly tâm thay cho quạt hướng trục phi 300?
Nên xem xét quạt ly tâm khi hệ thống có trở lực lớn, cần tạo áp suất cao hơn hoặc phải vận chuyển khí qua mạng đường ống phức tạp. Quạt hướng trục vẫn có những cấu hình áp suất cao, nhưng không nên lựa chọn chỉ vì kích thước nhỏ và dễ lắp.
Cách quyết định chính xác là đặt hai yêu cầu lên cùng một điểm làm việc: lưu lượng bao nhiêu m³/h và áp suất bao nhiêu Pa. Sau đó so sánh đặc tính quạt, hiệu quả vận hành, không gian lắp đặt và chi phí. Không có loại quạt nào luôn tốt hơn trong mọi trường hợp.
5.5. Quạt hướng trục phi 300 có dùng để hút khói và mùi bếp không?
Có thể sử dụng trong một số hệ thống nếu nhiệt độ, thành phần khí, lượng dầu mỡ và trở lực đường ống nằm trong phạm vi mà quạt được thiết kế để xử lý. Với bếp có nhiều dầu mỡ, đường ống và cánh quạt cũng cần thuận tiện cho kiểm tra, vệ sinh định kỳ.
Nếu cần hút khói nhiệt độ cao hoặc phục vụ hệ thống an toàn cháy, không nên sử dụng quạt thông gió thông thường theo suy đoán. Cần lựa chọn thiết bị đáp ứng đúng yêu cầu kỹ thuật và điều kiện vận hành của hệ thống.
Quạt hướng trục phi 300 là lựa chọn đáng cân nhắc cho các hệ thống cần thiết bị nhỏ gọn để thông gió, hút mùi, cấp khí tươi hoặc vận chuyển không khí qua đường ống. Dải thông số trong brief gồm công suất khoảng 0,37 kW, lưu lượng 3.000 – 4.000 m³/h và cột áp 100 – 250 Pa chỉ nên được sử dụng làm cơ sở tham khảo, bởi thông số cuối cùng còn phụ thuộc model và điểm làm việc thực tế.
Khi lựa chọn quạt hướng trục phi 300, doanh nghiệp nên xác định đồng thời lưu lượng, áp suất, nguồn điện, môi trường và cấu trúc đường ống. Nếu chưa có đủ dữ liệu kỹ thuật, DOBACO có thể hỗ trợ kiểm tra yêu cầu và tư vấn cấu hình quạt phù hợp trước khi triển khai.
