Trong bối cảnh nền công nghiệp hiện đại, các hệ thống quạt hút, quạt thông gió và máy móc quay đóng vai trò cốt lõi trong việc duy trì chuỗi cung ứng và sản xuất. Tuy nhiên, tình trạng rung lắc bất thường do mất cân bằng cánh quạt luôn là “căn bệnh” tiềm ẩn gây suy giảm tuổi thọ thiết bị và đe dọa an toàn lao động. Việc tháo dỡ toàn bộ hệ thống khổng lồ để mang về xưởng cơ khí không chỉ tốn kém hàng chục triệu đồng mà còn gây đình trệ dây chuyền sản xuất (Downtime).
Chính vì vậy, phương pháp cân bằng động tại công trình đã ra đời như một vị cứu tinh, cho phép các kỹ sư chẩn đoán và khắc phục triệt để lực ly tâm dư thừa ngay tại vị trí máy đang hoạt động. Bài viết Dobaco dưới đây sẽ cung cấp cho bạn một cẩm nang toàn diện về giải pháp kỹ thuật ưu việt này, từ lý thuyết cơ sở đến việc so sánh các nhà thầu thi công hàng đầu hiện nay.

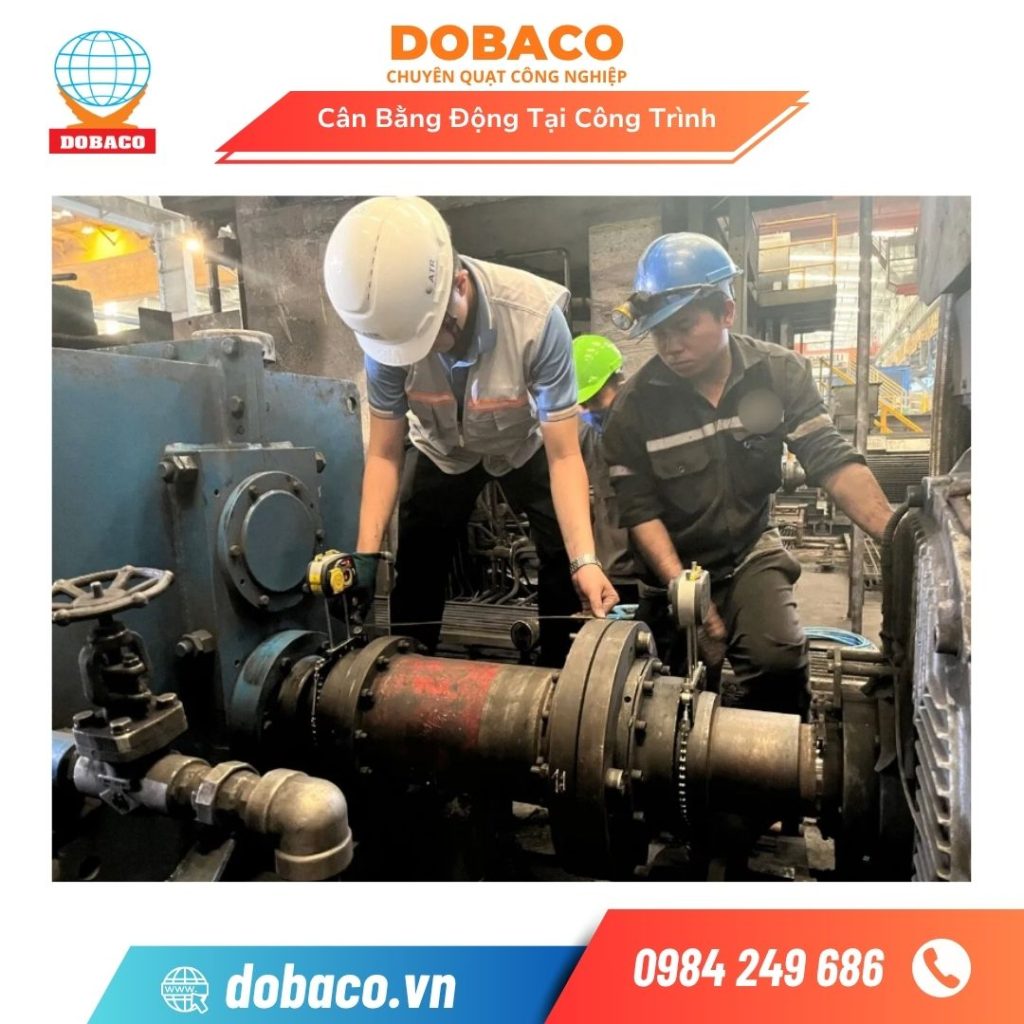

Cân Bằng Động Tại Công Trình Là Gì?
Cân bằng động tại công trình là quá trình đo đạc, phân tích phổ rung động và tiến hành bù hoặc gọt khối lượng trực tiếp trên cánh quạt (rô to) ngay tại vị trí lắp đặt thực tế của hệ thống mà không cần tháo dỡ. Kỹ thuật này sử dụng các thiết bị phân tích di động để ghi nhận dữ liệu trong điều kiện vận hành thực, từ đó xác định chính xác điểm mất cân bằng. Nhờ vậy, giải pháp này giúp doanh nghiệp tiết kiệm tối đa chi phí vận chuyển, giảm thiểu thời gian dừng máy và đảm bảo hệ thống quay trở lại hoạt động êm ái, đạt tiêu chuẩn an toàn kỹ thuật cao nhất.
- Khái niệm:
- Kỹ thuật này, hay còn gọi là cân bằng rô to tại hiện trường, là việc ứng dụng các thuật toán véc-tơ để triệt tiêu các lực ly tâm không đồng đều sinh ra khi mâm quạt quay ở tốc độ làm việc thực tế.
- Khác biệt hoàn toàn với phương pháp đo trên bệ máy tại xưởng, phương pháp này tính toán luôn cả các yếu tố cộng hưởng từ kết cấu bệ móng, khung vỏ quạt, ống gió và nền xưởng thực tế tại công trình.
- Nguyên nhân:
- Yếu tố mài mòn vật lý: Các hệ thống hút bụi gỗ, gạch men, hay xi măng thường xuyên phải đối mặt với tình trạng hạt vật chất rắn mài mòn không đều trên bề mặt cánh quạt.
- Tích tụ tạp chất: Trong các nhà máy hóa chất hoặc chế biến thực phẩm, bụi bẩn kết hợp với hơi ẩm tạo thành các mảng bám cứng đầu trên cánh quạt. Khi một mảng bám rơi ra, lập tức tạo ra sự chênh lệch khối lượng nghiêm trọng.
- Lỗi trong quá trình lắp ráp và bảo dưỡng: Sự mất đồng tâm giữa trục motor và trục quạt, hoặc các bulong nền móng bị nới lỏng do rung động lâu ngày cũng dẫn đến những sai lệch về độ cân bằng.
- Biến dạng do nhiệt học: Quạt hút khói làm việc trong điều kiện nhiệt độ biến thiên liên tục (lên tới hàng trăm độ C) có thể gây cong vênh trục hoặc mâm cánh, đòi hỏi phải hiệu chỉnh cánh quạt tận nơi để đánh giá đúng tình trạng dãn nở nhiệt.
- Tầm quan trọng sống còn đối với hệ thống công nghiệp:
- Ngăn chặn thảm họa gãy trục, vỡ vòng bi hoặc nổ quạt do lực ly tâm xé rách kết cấu thép.
- Bảo vệ các cấu kiện liên quan như phớt chắn dầu, gối đỡ, khớp nối mềm không bị phá hủy cơ học.
- Tiết kiệm năng lượng: Động cơ không phải “gồng” để chống lại các lực cản do rung lắc tạo ra, từ đó giảm đáng kể dòng điện tiêu thụ định mức.
- Đảm bảo sức khỏe cho người lao động, tránh ô nhiễm tiếng ồn và ngăn chặn nguy cơ sập đổ giàn giáo xung quanh do cộng hưởng rung động lan truyền.
Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Cân Bằng Động Tại Công Trình
Hệ thống thiết bị sử dụng cho cân bằng động tại công trình có cấu tạo tinh gọn, bao gồm cảm biến đo độ rung, cảm biến tốc độ (đo góc pha), bộ thu thập dữ liệu và máy tính phân tích di động. Nguyên lý hoạt động dựa trên việc chạy nghiệm thu rung động cơ sở, gắn khối lượng thử để thiết lập ma trận ảnh hưởng, sau đó thuật toán sẽ chỉ ra vị trí và khối lượng cần bù chính xác.
Cấu Tạo
Để thực hiện thành công một ca dịch vụ cân mâm quạt di động, các kỹ sư phải mang theo một bộ “đồ nghề” kỹ thuật số tinh vi, bao gồm:
- Cảm biến đo độ rung (Vibration Transducers/Accelerometers):
- Là “đôi tai” của hệ thống, thường dùng loại gia tốc kế áp điện. Cảm biến này được gắn cố định lên các vỏ gối bi bằng nam châm vĩnh cửu có lực hút mạnh.
- Nhiệm vụ: Ghi nhận sự rung lắc theo các phương (ngang, dọc, dọc trục) và chuyển đổi gia tốc cơ học thành tín hiệu điện thế nhỏ (mV/g).
- Cảm biến tốc độ quang học / Laser (Tachometer/Photoelectric Sensor):
- Là “con mắt” của hệ thống. Kỹ thuật viên sẽ dán một dải băng phản quang (Reflective tape) lên trục quay của quạt.
- Khi trục quay, cảm biến chiếu tia laser vào băng phản quang, mỗi lần lướt qua sẽ tạo ra một xung điện (pulse). Xung này giúp hệ thống biết chính xác tốc độ quay (RPM) và quan trọng nhất là góc pha tuyệt đối (Phase angle) – tọa độ tham chiếu để xác định điểm mất cân bằng.
- Module phân tích tín hiệu (Data Acquisition Unit – DAQ):
- Bộ thu thập dữ liệu cầm tay làm nhiệm vụ chuyển đổi tín hiệu tương tự (Analog) từ các cảm biến thành tín hiệu số (Digital).
- Trang bị các bộ lọc thông thấp (Low-pass) và thông cao (High-pass) để loại bỏ nhiễu tạp âm từ môi trường công trường (tiếng ồn của các máy khác, rung động của nền xưởng).
- Phần mềm thuật toán trên máy tính điều khiển:
- Bộ não xử lý trung tâm, sử dụng công cụ biến đổi Fourier nhanh (FFT) để phân tách các tần số rung động.
- Nó sẽ tính toán ra các véc-tơ rung động và thiết lập các hệ phương trình tuyến tính nhằm chỉ ra chính xác số gram vật liệu cần thêm hoặc bớt tại một góc độ cụ thể.
- Bộ dụng cụ cơ khí hiện trường: Bao gồm máy hàn xách tay, máy mài góc, các miếng thép bản mã cắt sẵn (để làm trọng lượng bù), cân điện tử tiểu ly và dụng cụ vệ sinh cánh quạt chuyên dụng.
Nguyên Lý Hoạt Động Khoa Học
Toàn bộ quy trình toán học và vật lý của phương pháp cân bằng tại chỗ được diễn ra qua các chu trình chặt chẽ:
- Đo đạc dữ liệu cơ sở (Initial Run / Reference Run):
- Hệ thống quạt được khởi động lên tốc độ làm việc định mức.
- Máy phân tích ghi lại “Biên độ rung động gốc” (ví dụ: 12 mm/s) và “Góc pha gốc” (ví dụ: 85 độ). Đây là trạng thái lỗi ban đầu của quạt.
- Gắn khối lượng thử và đo kiểm chéo (Trial Run):
- Máy tính sẽ yêu cầu dừng quạt. Kỹ sư kẹp một khối lượng thử nghiệm đã biết trước (ví dụ: 200 gram) vào một góc bất kỳ trên mâm cánh quạt (thường là góc 0 độ).
- Bật quạt chạy lại. Lúc này, độ rung và góc pha chắc chắn sẽ thay đổi do hệ thống đã có thêm khối lượng thử. Máy sẽ ghi lại sự biến thiên này.
- Giải thuật toán véc-tơ (Influence Coefficient Method):
- Dựa vào sự thay đổi véc-tơ trước và sau khi gắn khối lượng thử, phần mềm sẽ xác định được “Hệ số ảnh hưởng” của toàn bộ hệ thống cơ khí (độ cứng của bệ đỡ, sự đàn hồi của khung vỏ).
- Máy tính sẽ giải phương trình và đưa ra mệnh lệnh cuối cùng: “Tháo khối lượng thử ra. Gắn 350 gram vào vị trí góc 210 độ trên rô to”.
- Hiệu chỉnh thực tế (Correction Phase):
- Kỹ sư sử dụng máy hàn để đắp vĩnh viễn khối lượng bù đúng vào tọa độ mà máy tính đã chỉ định. Nếu không thể hàn thêm, họ sẽ tiến hành mài hoặc khoan để lấy bớt khối lượng ở phía đối diện (góc bù 180 độ).
- Chạy nghiệm thu (Trim Run / Final Run):
- Khởi động lại quạt lần cuối. Nếu biên độ rung giảm xuống dưới mức tiêu chuẩn cho phép (thường là ISO G6.3 hoặc ISO G2.5, tương đương < 2.5 mm/s), quy trình hoàn tất. Nếu chưa đạt, máy sẽ hướng dẫn tinh chỉnh thêm các lượng nhỏ.
Ứng Dụng Đa Ngành Cân Bằng Động Tại Công Trình
Kỹ thuật khắc phục rung lắc quạt tại máy đã trở thành tiêu chuẩn bắt buộc cho hầu hết các ngành công nghiệp nặng và nhẹ:
- Nhà máy Nhiệt Điện và Thủy Điện: Ứng dụng cho các hệ thống quạt khổng lồ như quạt hút khói ID Fan, quạt gió tải PA Fan, quạt cấp hơi FD Fan. Các quạt này không thể tháo rời vì kích thước quá lớn, việc cân bằng tại chỗ là phương pháp duy nhất để duy trì hoạt động của lò hơi.
- Công nghiệp Sản Xuất Xi Măng & Khai Khoáng: Cân bằng cho quạt thông gió lò nung, quạt phân ly, máy nghiền nguyên liệu. Môi trường đầy bụi bám cứng khiến cánh quạt mất cân bằng liên tục, đòi hỏi đội ngũ kỹ thuật phải đo đạc định kỳ.
- Ngành Môi Trường & Xử Lý Khí Thải: Ứng dụng cho quạt ly tâm hút khí hóa chất độc hại, quạt hút mùi nhà máy rác. Việc hàn bù khối lượng được thực hiện bằng vật liệu Inox hoặc bọc composite để chống ăn mòn.
- Công nghiệp Chế Biến Gỗ & Nội Thất: Quạt hút mùn cưa ly tâm thường xuyên bị sứt mẻ cánh do dăm gỗ lớn va đập. Dịch vụ hiện trường giúp khôi phục hệ thống trong vài giờ để xưởng mộc không bị đình trệ sản xuất.
- Hệ thống Cơ Điện (HVAC) Tòa Nhà, Bệnh Viện: Xử lý tiếng ồn khó chịu từ quạt cấp khí tươi AHU, quạt hút khói hành lang, quạt tháp giải nhiệt (Cooling Tower) đặt trên mái các tòa nhà cao tầng, nơi không thể sử dụng cẩu để đưa máy xuống mặt đất.
Dấu Hiệu Báo Động Hệ Thống Máy Cần Cân Bằng Động Gấp
Cảnh báo rõ ràng nhất cho thấy máy móc cần cân bằng động tại công trình là khi bệ máy rung lắc dữ dội, vỏ thiết bị phát ra tiếng rít gió lớn hoặc âm thanh va đập cơ khí theo chu kỳ vòng quay. Bên cạnh đó, nếu nhiệt độ tại các gối đỡ vòng bi tăng đột biến chỉ sau thời gian ngắn vận hành, và dòng điện tiêu thụ của motor (Ampe) thường xuyên nhảy vọt bất thường, đó là lúc lực ly tâm đã vượt ngưỡng an toàn. Kỹ thuật viên cần lập tức kiểm tra và xử lý để tránh nguy cơ đứt gãy trục hoặc nổ vỡ rotor nguy hiểm.
Các triệu chứng kỹ thuật cần giám sát chặt chẽ:
-
Biên độ rung chấn (Vibration Amplitude) tăng cao: Rung động truyền mạnh qua nền sàn xưởng, có thể cảm nhận rõ ràng bằng tay hoặc quan sát thấy các đường ống kết nối bị lắc lư mạnh.
-
Tiếng ồn mang tính chu kỳ (Periodic Noise): Xuất hiện tiếng “ù ù” trầm đục hoặc tiếng rít chói tai thay đổi cường độ theo tốc độ vòng quay của motor.
-
Bạc đạn (Vòng bi) cào xước, quá nhiệt: Lực văng ly tâm đẩy trục ép sát vào thành ổ đỡ, làm cạn kiệt màng dầu bôi trơn, dẫn đến nhiệt độ gối đỡ tăng lên trên 80 độ C rất nhanh.
-
Bung gãy chi tiết liên kết: Bulong neo chân đế, ốc vít giữ vỏ bảo vệ liên tục bị nới lỏng hoặc đứt gãy chân ren dù đã dùng keo khóa ren.
-
Hiệu suất suy giảm, hao điện năng: Động cơ phải tiêu tốn thêm từ 10% – 15% điện năng chỉ để thắng lại các lực cản ma sát vô ích do sự mất cân bằng gây ra.
Ưu Và Nhược Điểm
Giải pháp hiệu chỉnh độ rung tại công trường mang đến lợi ích khổng lồ về mặt kinh tế khi loại bỏ hoàn toàn chi phí tháo lắp, vận chuyển và ngăn ngừa chuỗi Downtime tốn kém. Nó cũng đánh giá chính xác độ cứng thực tế của bệ móng. Tuy nhiên, phương pháp này cũng tiềm ẩn nhược điểm là bị ảnh hưởng bởi nhiễu môi trường xung quanh, đòi hỏi các thiết bị phân tích cực nhạy và rủi ro an toàn lao động cao nếu kỹ thuật viên thao tác sai.
Ưu Điểm
- Tối ưu hóa thời gian và chi phí tháo dỡ (Zero Downtime Logistics):
- Đây là lợi ích lớn nhất. Bạn không cần thuê cần cẩu hạ quạt, không cần xe tải hạng nặng vận chuyển hàng trăm km về xưởng gia công.
- Hệ thống có thể được sửa chữa ngay trong ca làm việc, giảm thời gian chết của nhà máy từ vài ngày xuống chỉ còn vài giờ đồng hồ.
- Độ chính xác thực tế cao nhất (Real-world Accuracy):
- Khi cân bằng ở xưởng, rô to được đặt trên bệ máy có độ cứng hoàn hảo. Nhưng khi đem về lắp lại tại công trình, bệ móng thực tế thường yếu hơn hoặc bị lệch tâm.
- Bảo dưỡng quạt ly tâm tại xưởng ngay tại vị trí lắp đặt giúp hệ thống tự động bù trừ luôn cả các nhược điểm của khung bệ, ống gió và các kết nối cơ khí hiện tại.
- Bảo vệ toàn vẹn cấu trúc thiết bị:
- Việc tháo lắp nhiều lần các chi tiết cơ khí cỡ lớn (như đóng mở gối bi, tháo puli) rất dễ gây xước trục, lỏng ren, hỏng phớt chắn dầu. Cân bằng tại chỗ giúp giữ nguyên trạng thái kết nối ban đầu của thiết bị.
- Phân tích toàn diện bệnh lý của máy:
- Trong quá trình thu thập tín hiệu tại công trình, kỹ sư có thể sử dụng phổ rung động (Spectrum) để phát hiện thêm các bệnh lý khác đang tiềm ẩn như: vòng bi sắp rỗ, trục bị cong, chân đế bị lỏng, hay hiện tượng xâm thực khí động học.
Nhược Điểm
- Thách thức về môi trường đo đạc nhiễu loạn:
- Công trường thường có hàng chục máy móc khác đang hoạt động bên cạnh, tạo ra các dao động nền (Background noise) truyền qua sàn bê tông. Các cảm biến có thể thu nhầm tín hiệu, làm giảm độ chính xác của các thuật toán phân tích.
- Rủi ro an toàn lao động:
- Kỹ thuật viên phải đứng làm việc rất gần hệ thống quạt đang quay với tốc độ hàng nghìn vòng/phút để dán băng phản quang hoặc kiểm tra gối đỡ. Nguy cơ tai nạn do vướng víu trang phục hoặc mảnh vỡ ly tâm là rất cao.
- Khó thi công đối với các ca hư hỏng quá nặng:
- Nếu mâm quạt bị rách, gãy cánh lớn do va đập, hoặc lượng bù khối lượng vượt quá giới hạn an toàn của mối hàn tại chỗ, bắt buộc phải đình chỉ cân bằng hiện trường và tháo dỡ về xưởng cơ khí để phục hồi cấu trúc thép trước.
- Phụ thuộc lớn vào trình độ con người: Việc phân tích phổ rung tại hiện trường là một nghệ thuật, đòi hỏi kỹ sư phải có tư duy vật lý nhạy bén để loại trừ tín hiệu nhiễu, khác với sự tự động hóa trên máy bệ tại xưởng.
Danh Sách Các Thiết Bị Công Nghiệp Bắt Buộc Cân Bằng Tại Chỗ
Dịch vụ cân bằng động tại công trình là lựa chọn bắt buộc đối với các thiết bị siêu trường, siêu trọng hoặc có kết cấu hàn liền mạch không thể tháo rời di chuyển. Các hệ thống điển hình bao gồm quạt hút ly tâm lò hơi kích thước lớn, quạt làm mát tháp giải nhiệt, bơm cấp nước tuần hoàn và các tua-bin phát điện. Sự cố lệch tâm trên các cỗ máy khổng lồ này nếu không được xử lý ngay tại bệ móng sẽ sinh ra lực công phá cực lớn, làm sập toàn bộ hệ thống chân đế và gây nguy hiểm trực tiếp cho tính mạng nhân sự.
Phân loại chi tiết thiết bị ứng dụng:
-
Hệ thống quạt công nghiệp (Industrial Fans): Quạt thông gió hầm mỏ, quạt ly tâm xử lý khí thải (FGD), quạt thổi lò xi măng, quạt hướng trục tháp giải nhiệt (Cooling Tower Fans).
-
Bơm ly tâm công suất lớn (Centrifugal Pumps): Bơm nước làm mát nhà máy nhiệt điện, bơm hút bùn nạo vét, bơm dầu nhiều tầng cánh.
-
Cơ khí chế biến & Nghiền ép: Quả lô máy nghiền (Crushers), rổ quay máy vắt ly tâm nhà máy đường, lô cán giấy dài hàng chục mét.
-
Động cơ & Tua-bin (Turbinery): Rotor động cơ điện cao thế, tua-bin hơi nước (Steam turbines), tua-bin khí, máy nén khí ly tâm.
So sánh giá dịch vụ cân bằng động tại công trình hiện nay
Dịch vụ cân bằng động tại công trình (On-site balancing) đang trở thành giải pháp ưu tiên hàng đầu của các nhà máy nhằm giảm thiểu tối đa thời gian dừng máy và tiết kiệm chi phí tháo dỡ, vận tải thiết bị cồng kềnh. Tuy nhiên, mức giá cho dịch vụ này thường nhỉnh hơn so với làm tại xưởng do đòi hỏi trang thiết bị đo lường di động chuyên dụng và kỹ năng xử lý tình huống thực tế xuất sắc của đội ngũ kỹ sư. Dưới đây là bảng phân tích chi tiết các hạng mục chi phí tham khảo giúp chủ đầu tư dễ dàng hoạch định ngân sách cho các đợt bảo trì cơ điện:
| Hạng mục thi công On-site | Mức giá tham khảo (VNĐ) | Ưu điểm nổi bật | Điểm hạn chế / Chi phí phát sinh |
| Hệ thống quạt vừa & nhỏ (< 55kW) | 5.000.000 – 8.000.000 | Xử lý nhanh chóng trực tiếp trên dây chuyền, không gây gián đoạn sản xuất quá lâu. | Phát sinh thêm công tác phí di chuyển nếu nhà máy nằm ở khu vực ngoại tỉnh hoặc vùng sâu. |
| Hệ thống quạt lớn (> 55kW) | 8.000.000 – 15.000.000 | Đạt độ chính xác vận hành thực tế cao do cân bằng cùng với toàn bộ khung bệ, động cơ sẵn có. | Yêu cầu điều kiện an toàn lao động cực kỳ khắt khe, cần không gian thao tác đủ rộng rãi. |
| Cụm rotor / Tuabin phức tạp | 12.000.000 – 20.000.000+ | Khắc phục triệt để các lỗi rung động tổng hợp từ lệch tâm, đồng trục và cộng hưởng cơ khí. | Mức phí cao do đòi hỏi kỹ sư bậc cao, sử dụng máy đo phân tích đa kênh chuyên sâu. |
| Xử lý sự cố khẩn cấp | +30% đến 50% phí cơ bản | Đội ngũ có mặt ngay lập tức để giải quyết tình trạng dừng máy đột ngột, cứu vãn tiến độ sản xuất. | Ngân sách dội lên đáng kể so với việc lập kế hoạch bảo trì định kỳ trong giờ hành chính. |
Lưu ý: Giá trên là tham khảo và không phải báo giá của DOBACO
Liên hệ Dobaco để được báo giá dịch vụ cân bằng động tại công trình tốt nhất!
Liên hệ: Mr.Huy – 0984.249.686
So sánh đơn vị cung cấp dịch vụ cân bằng động tại công trình
Thi công cân bằng động trực tiếp tại nhà máy là một kỹ thuật khó, đòi hỏi đơn vị thực hiện không chỉ có máy móc di động hiện đại mà còn phải có bề dày kinh nghiệm để phán đoán chính xác các nguyên nhân gây rung lắc từ khung bệ, vòng bi hay khớp nối. Sự khác biệt giữa các thương hiệu cơ điện lớn hiện nay nằm ở tốc độ phản ứng sự cố, tính linh hoạt trong quy trình và khả năng đưa ra giải pháp khắc phục triệt để ngay tại chỗ. Dưới đây là bảng đánh giá trực diện năng lực On-site của 3 thương hiệu cung cấp dịch vụ uy tín nhất thị trường hiện nay:
| Tiêu chí phân tích | DOBACO | TOMECO | Trung tâm Cân bằng động Bách Khoa |
| Thế mạnh On-site | Tốc độ có mặt và xử lý sự cố khẩn cấp cực kỳ nhanh nhạy, giúp nhà máy giảm thiểu downtime tối đa. | Quy trình triển khai bài bản, đặc biệt phù hợp với các dự án lớn có kế hoạch dừng máy dài hạn. | Nền tảng học thuật vững chắc, chuyên trị các ca rung lắc phức tạp cần phân tích nguyên nhân sâu xa. |
| Thiết bị đo lường | Trang bị máy phân tích rung động di động nhỏ gọn, độ nhạy cao, dễ dàng thao tác ở các không gian hẹp. | Sử dụng thiết bị đo kiểm tiêu chuẩn quốc tế, phù hợp đo đạc cho các hệ thống quạt siêu trường, siêu trọng. | Sở hữu máy phân tích phổ rung đa kênh hiện đại, bóc tách chính xác và chi tiết các tần số lỗi cơ khí. |
| Kinh nghiệm thực chiến | Đội ngũ kỹ sư thực chiến cực tốt, phán đoán và xử lý linh hoạt các lỗi hư hỏng cơ khí đi kèm ngay tại chỗ. | Đội ngũ kỹ thuật tuân thủ nghiêm ngặt quy trình an toàn, thi công chuẩn xác nhưng có phần hơi rập khuôn. | Cực kỳ giỏi trong việc tìm ra nguyên nhân gốc rễ, tuy nhiên đôi khi thiên về phân tích lý thuyết hơn thực hành nhanh. |
| Chi phí & Linh hoạt | Mức giá thực tế rất cạnh tranh, ít thủ tục giấy tờ rườm rà, sẵn sàng hỗ trợ thi công cả ngoài giờ hành chính. | Chi phí dịch vụ nằm ở phân khúc cao, quy trình xét duyệt phương án thi công thường mất nhiều thời gian chờ đợi. | Phí dịch vụ ở mức hợp lý, nhưng đội ngũ chuyên gia thường ưu tiên lịch làm việc trong giờ hành chính hơn. |
Dobaco – Đơn Vị Cân Bằng Động Tại Công Trình Uy Tín, Tích Hợp Giải Pháp Hiệu Chỉnh Tại Chỗ
Trong các môi trường công nghiệp khắc nghiệt như lò nung, nhà máy luyện kim hay xử lý khí thải hóa chất, việc lựa chọn một thiết bị chất lượng đi kèm dịch vụ bảo trì chuyên nghiệp là yếu tố sống còn. Công ty Cổ phần Thiết Bị Công Nghiệp Đông Bắc (Dobaco) không chỉ là nhà sản xuất quạt ly tâm inox chịu nhiệt hàng đầu mà còn là chuyên gia số 1 trong việc triển khai kỹ thuật cân bằng động tại công trình.
Vì sao Dobaco là đối tác tin cậy cho hệ thống chịu nhiệt của bạn?
-
Vật liệu đặc chủng cho môi trường nhiệt cao: Dobaco cung cấp các dòng quạt từ Inox 304, 316 chống ăn mòn và đặc biệt là thép chịu nhiệt A515, cho phép thiết bị vận hành bền bỉ trong dải nhiệt độ từ 500°C đến 800°C.
-
Chống biến dạng nhiệt nhờ kỹ thuật cân bằng chuyên sâu: Hiểu rõ hiện tượng dãn nở nhiệt dễ gây ra rung lắc, 100% sản phẩm của Dobaco được hiệu chỉnh độ rung khắt khe bằng máy cân bằng kỹ thuật số trước khi xuất xưởng.
-
Dịch vụ hiệu chỉnh cánh quạt tận nơi cấp tốc: Dobaco sở hữu đội ngũ kỹ sư cơ động, sẵn sàng có mặt tại công trường để thực hiện khắc phục rung lắc quạt tại máy, đảm bảo hệ thống quạt inox chịu nhiệt luôn quay êm ái mà không cần tháo dỡ phức tạp.
-
Giá gốc từ nhà sản xuất: Do trực tiếp làm chủ quy trình chế tạo và sở hữu thiết bị đo lường hiện đại, Dobaco cam kết mang đến mức giá tận xưởng, giúp doanh nghiệp tiết kiệm tối đa chi phí đầu tư và bảo trì định kỳ.
-
Kinh nghiệm thực chiến trên 15 năm: Với bề dày hoạt động trong ngành thông gió, chúng tôi thấu hiểu mọi “bệnh lý” rung động của quạt inox khi làm việc ở cường độ cao, từ đó đưa ra giải pháp xử lý triệt để nhất ngay tại hiện trường.
-
Bảo hành vàng và hỗ trợ kỹ thuật trọn đời: Mọi sản phẩm quạt inox chịu nhiệt đều được bảo hành từ 12–24 tháng, đi kèm cam kết hỗ trợ kỹ thuật cân bằng rô to tại hiện trường bất cứ khi nào hệ thống phát sinh sự cố.
CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC
MST: 0102373360 | ĐKKD số: 0102373360 cấp ngày 21-09-2007
VPGD: Số 38 P.Thịnh Liệt, Q.Hoàng Mai, TP.Hà Nội
Nhà Máy SX: Khu công nghiệp Liên Phương, Thường Tín, Hà Nội
Tel: 024 6328 1925 | Hotline: 0984 249 686 | Fax: 024 3559 2935
Zalo: 0984.249.686
Email: quatdongbac@gmail.com
Website: dobaco.vn
Quy Trình Sản Xuất, Thi Công Cân Bằng Động Tại Công Trình: Tại Dobaco
Quy trình thi công tại công trình của Dobaco được chuẩn hóa theo 6 bước khép kín và an toàn tuyệt đối. Bắt đầu từ khâu khảo sát chẩn đoán bệnh lý, vệ sinh rô to, đo đạc thông số véc-tơ ban đầu, đến việc chạy khối lượng thử và tiến hành hàn đắp vật liệu vĩnh viễn. Mọi công đoạn đều được giám sát bằng phần mềm số hóa, kết thúc bằng biên bản nghiệm thu đạt chuẩn ISO rung động ngay tại hiện trường.
- Bước 1: Khảo sát an toàn và chẩn đoán toàn diện (Site Survey & Diagnostics)
- Ngay khi có mặt tại nhà máy, kỹ sư Dobaco thực hiện quy trình Lock-out/Tag-out (khóa nguồn điện an toàn).
- Kiểm tra bằng mắt và công cụ cơ khí toàn bộ hệ thống: siết lại các bulong móng bị lỏng, kiểm tra độ đồng tâm của khớp nối motor, đánh giá tình trạng rỗ của vòng bi. Mục đích là loại trừ mọi nguyên nhân gây rung cơ học khác ngoài nguyên nhân mất cân bằng cánh.
- Tiến hành vệ sinh công nghiệp toàn bộ lồng quạt và mâm cánh, cạo sạch mảng bám, bùn đất.
- Bước 2: Thiết lập thiết bị và đo dữ liệu gốc (Baseline Measurement)
- Dán giấy phản quang (Tachotape) lên trục chính. Lắp đặt các cảm biến gia tốc từ tính (Accelerometer) lên các gối đỡ theo các phương ngang (Horizontal) và phương dọc (Vertical).
- Mở khóa an toàn, cho quạt chạy ở tốc độ định mức. Máy phân tích của Dobaco sẽ thu thập phổ FFT và ghi lại biên độ rung (mm/s RMS) cùng góc pha ban đầu.
- Bước 3: Lập ma trận bằng Trọng lượng thử (Trial Weight Calibration)
- Dừng quạt. Kỹ sư hàn đính hoặc kẹp một khối lượng thử nghiệm (được tính toán cẩn thận để không gây quá tải) vào rô to tại góc tham chiếu 0 độ.
- Khởi động lại quạt, thu thập thông số lần 2. Phần mềm Dobaco lập tức phân tích sự dịch chuyển của véc-tơ rung động để xác định “Hệ số ảnh hưởng độ cứng” của hệ thống bệ móng.
- Bước 4: Giải mã véc-tơ và xác định điểm bù (Vector Calculation)
- Thiết bị phân tích đưa ra kết quả chính xác tuyệt đối: Cần tháo bỏ trọng lượng thử, và đắp thêm X gram vật liệu vào góc Y độ (ví dụ: hàn thêm 150g vào góc 120 độ so với điểm phản quang).
- Bước 5: Gia công và hàn đắp đối trọng vĩnh viễn (Correction Phase)
- Kỹ sư cơ khí Dobaco sử dụng các bản mã thép có sẵn (được cân điện tử chính xác đến từng gram) và dùng máy hàn hồ quang hoặc hàn MIG đắp chặt vào vị trí máy đã chỉ định.
- Quy trình hàn tuân thủ kỹ thuật hàn kết cấu chịu lực ly tâm cao. Vị trí mối hàn được vệ sinh xỉ và sơn phủ chống gỉ bảo vệ (nếu môi trường yêu cầu).
- Bước 6: Đo kiểm nghiệm thu và bàn giao hồ sơ (Trim Run & Reporting)
- Cho quạt chạy thử lần cuối. Nếu thông số độ rung hiển thị trên màn hình nhỏ hơn mức tiêu chuẩn an toàn (Ví dụ G6.3), quá trình vật lý hoàn tất.
- Máy đo tự động xuất ra biểu đồ rung động Before/After. Kỹ sư Dobaco lập biên bản nghiệm thu hiện trường, bàn giao hệ thống để nhà máy lập tức đưa vào vận hành, không trễ một giây phút của dây chuyền sản xuất.
Câu Hỏi Thường Gặp
1. Quá trình tiến hành cân bằng động tại hiện trường thường mất bao lâu thời gian?
Rất nhanh chóng. Với các loại quạt thông thường, quy trình khảo sát, dán cảm biến, chạy thử và hàn bù khối lượng chỉ mất từ 3 đến 6 tiếng đồng hồ. Thậm chí có thể thực hiện tranh thủ vào ca đêm hoặc giờ nghỉ trưa của nhà máy để đạt tỷ lệ Zero Downtime (không dừng máy sản xuất).
2. Có phải tất cả các loại quạt đều có thể cân bằng tại chỗ được không?
Hầu hết (khoảng 80%) các loại quạt công nghiệp đều có thể xử lý tại chỗ. Tuy nhiên, ngoại trừ các trường hợp quạt bị gãy nát cánh, mâm bị nứt cấu trúc nghiêm trọng hoặc trục bị cong vênh quá giới hạn. Trong các trường hợp này, quạt không đủ điều kiện an toàn để chạy tốc độ cao thu tín hiệu, bắt buộc phải tháo dỡ về xưởng cơ khí của Dobaco để đại tu.
3. Nếu quạt của tôi nằm trong môi trường dễ cháy nổ (hút bụi sơn, hút khí gas) thì có thi công được không?
Được, nhưng đòi hỏi quy trình kỹ thuật đặc biệt. Trong môi trường Zone 1/Zone 2, kỹ sư Dobaco tuyệt đối không sử dụng máy hàn hồ quang phát sinh tia lửa. Khối lượng đối trọng sẽ được liên kết bằng các giải pháp cơ khí khoan bắt bulong không sinh tia lửa (Non-sparking tools) hoặc keo dán công nghiệp cường độ cao.
4. Tiêu chuẩn nào được sử dụng để đánh giá ca thi công đã thành công?
Dobaco và các đơn vị chuyên nghiệp trên thế giới đều áp dụng tiêu chuẩn ISO 21940 (trước đây là ISO 1940-1). Tùy theo vòng quay và loại máy, thông thường quạt công nghiệp phải đạt cấp G6.3 (Vận hành tốt). Các dòng quạt yêu cầu cao hơn hoặc chạy tốc độ siêu cao sẽ được tinh chỉnh xuống cấp G2.5 (Cực kỳ êm ái).
5. Công nghệ đo hiện trường có gây nhiễu và cho kết quả sai lệch so với đo tại xưởng không?
Công nghệ đo hiện trường hiện đại của Dobaco có bộ lọc tín hiệu (Tracking Filter) cực kỳ thông minh, chỉ thu nhận tần số rung tương đương với 1X tốc độ quay của trục quạt, tự động loại bỏ mọi rung động gây nhiễu từ các máy ép, búa đập hay xe cẩu xung quanh. Do đó, độ chính xác hoàn toàn được đảm bảo, thậm chí còn sát với điều kiện chạy thực tế hơn đo tại xưởng.
Tổng kết lại, việc áp dụng công nghệ cân bằng động tại công trình là một bước tiến vượt bậc của ngành bảo trì công nghiệp. Giải pháp này không chỉ giải cứu doanh nghiệp khỏi những nguy cơ hỏng hóc thiết bị thảm khốc mà còn tối ưu hóa hàng trăm triệu đồng chi phí tháo dỡ và gián đoạn dây chuyền. Để hệ thống “phổi” của nhà xưởng luôn vận hành trơn tru và bền bỉ, việc chọn đúng mặt gửi vàng là yếu tố kiên quyết.
Bằng năng lực công nghệ đo lường số hóa nhập khẩu, sự am hiểu sâu sắc về sản xuất cơ khí và mức giá thi công tận tâm, Dobaco tự tin là đối tác chiến lược số 1, sẵn sàng đồng hành cùng doanh nghiệp dập tắt mọi sự cố rung lắc dù là khó khăn nhất. Hãy liên hệ ngay với Dobaco để trải nghiệm quy trình chẩn đoán và khắc phục kỹ thuật chuyên nghiệp, đưa hệ thống của bạn trở về trạng thái hoàn hảo ngay hôm nay!
