Trong các hệ thống thông gió, làm mát và hút bụi nhà xưởng hiện nay, quạt công nghiệp đóng vai trò như “trái tim” duy trì sự lưu thông không khí. Tuy nhiên, sau một thời gian vận hành hoặc do sai sót trong khâu chế tạo ban đầu, cánh quạt thường xuất hiện tình trạng mất cân bằng, dẫn đến rung lắc mạnh, phát ra tiếng ồn lớn và làm giảm tuổi thọ của toàn bộ hệ thống. Đây chính là lúc cân bằng động quạt công nghiệp trở thành giải pháp kỹ thuật bắt buộc để đưa hệ thống trở lại trạng thái hoạt động trơn tru nhất. Bài viết dưới đây Dobaco sẽ cung cấp cho bạn một cái nhìn toàn diện và sâu sắc nhất về phương pháp kỹ thuật này, từ khái niệm, nguyên lý, báo giá cho đến cách lựa chọn đơn vị thi công uy tín nhất hiện nay.
Cân Bằng Động Quạt Công Nghiệp Là Gì?
Cân bằng động quạt công nghiệp là quá trình kiểm tra, đo lường và điều chỉnh lại sự phân bố khối lượng trên cụm cánh quạt (rô to) để triệt tiêu các lực ly tâm gây ra rung động khi quạt quay ở tốc độ cao. Phương pháp này sử dụng các máy móc cảm biến hiện đại để xác định chính xác vị trí và lượng khối lượng cần thêm vào hoặc bớt đi trên cánh quạt. Nhờ đó, quạt sẽ vận hành êm ái, kéo dài tuổi thọ vòng bi, động cơ và đảm bảo an toàn tuyệt đối cho người lao động.
- Là kỹ thuật phân tích độ rung động của cánh quạt trong quá trình chuyển động quay thực tế. Nó khác với cân bằng tĩnh (chỉ đo khi quạt đứng yên).
- Nguyên nhân gây mất cân bằng:
- Lỗi dung sai trong quá trình gia công và chế tạo mâm quạt, cánh quạt ban đầu.
- Sự tích tụ của bụi bẩn, tạp chất, mùn cưa, hoặc hóa chất bám trên cánh quạt không đồng đều sau thời gian dài sử dụng.
- Sự mài mòn vật lý, gỉ sét không đều do tác động của môi trường hóa chất, khí thải.
- Hư hỏng vật lý như sứt mẻ cánh, nứt mối hàn hoặc biến dạng do va đập, nhiệt độ cao.
- Mục đích cốt lõi:
- Triệt tiêu các lực mất cân bằng ly tâm phát sinh khi cụm rô to quay ở tốc độ làm việc.
- Giảm thiểu độ rung động truyền từ cánh quạt sang trục, vòng bi, động cơ và khung vỏ.
- Ngăn chặn tình trạng cộng hưởng rung động có thể gây phá hủy cấu trúc của toàn bộ nhà xưởng.
- Tầm quan trọng trong hệ thống: Quá trình hiệu chỉnh cánh quạt công nghiệp này là bước không thể thiếu trước khi xuất xưởng hoặc trong các đợt bảo trì định kỳ, quyết định trực tiếp đến hiệu suất khí động học của hệ thống thông gió.
Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Cân Bằng Động Quạt Công Nghiệp
Cân bằng động quạt công nghiệp được thực hiện dựa trên hệ thống máy đo độ rung, cảm biến gia tốc và phần mềm phân tích tín hiệu chuyên dụng. Nguyên lý cốt lõi là ghi nhận biên độ và pha của độ rung khi cánh quạt quay, từ đó tính toán ra khối lượng mất cân bằng và vị trí cần hiệu chỉnh. Ứng dụng của kỹ thuật này trải dài khắp các ngành công nghiệp, từ hệ thống HVAC tòa nhà, nhà máy xi măng, nhiệt điện cho đến các xưởng gỗ, hóa chất cần bảo dưỡng quạt hút công nghiệp cường độ cao.
Cấu Tạo
Để thực hiện công tác cân bằng rô to quạt, hệ thống thiết bị thường bao gồm các bộ phận chính sau:
- Cảm biến đo rung (Vibration Sensors): Thường là cảm biến gia tốc kế (Accelerometer) được gắn trực tiếp lên gối đỡ vòng bi. Chức năng chính là chuyển đổi độ rung cơ học thành tín hiệu điện.
- Cảm biến đo tốc độ (Tachometer/Phaser): Sử dụng tia laser hoặc hồng ngoại chiếu vào điểm phản quang (băng dính phản quang) dán trên trục quạt. Giúp xác định chính xác tốc độ vòng quay (RPM) và góc pha để định vị điểm mất cân bằng.
- Bộ thu thập và xử lý tín hiệu (Data Acquisition Unit): Nhận tín hiệu từ các cảm biến, lọc nhiễu và số hóa dữ liệu. Bộ phận này đòi hỏi độ nhạy và độ chính xác cực cao để phân tích các rung động nhỏ nhất.
- Phần mềm phân tích chuyên dụng: Máy tính hoặc màn hình điều khiển tích hợp phần mềm thuật toán. Phần mềm này sẽ tính toán tự động dựa trên biên độ rung và góc pha, sau đó hiển thị chính xác khối lượng (gram) cần bù/gọt và vị trí góc (độ) tương ứng trên mâm quạt.

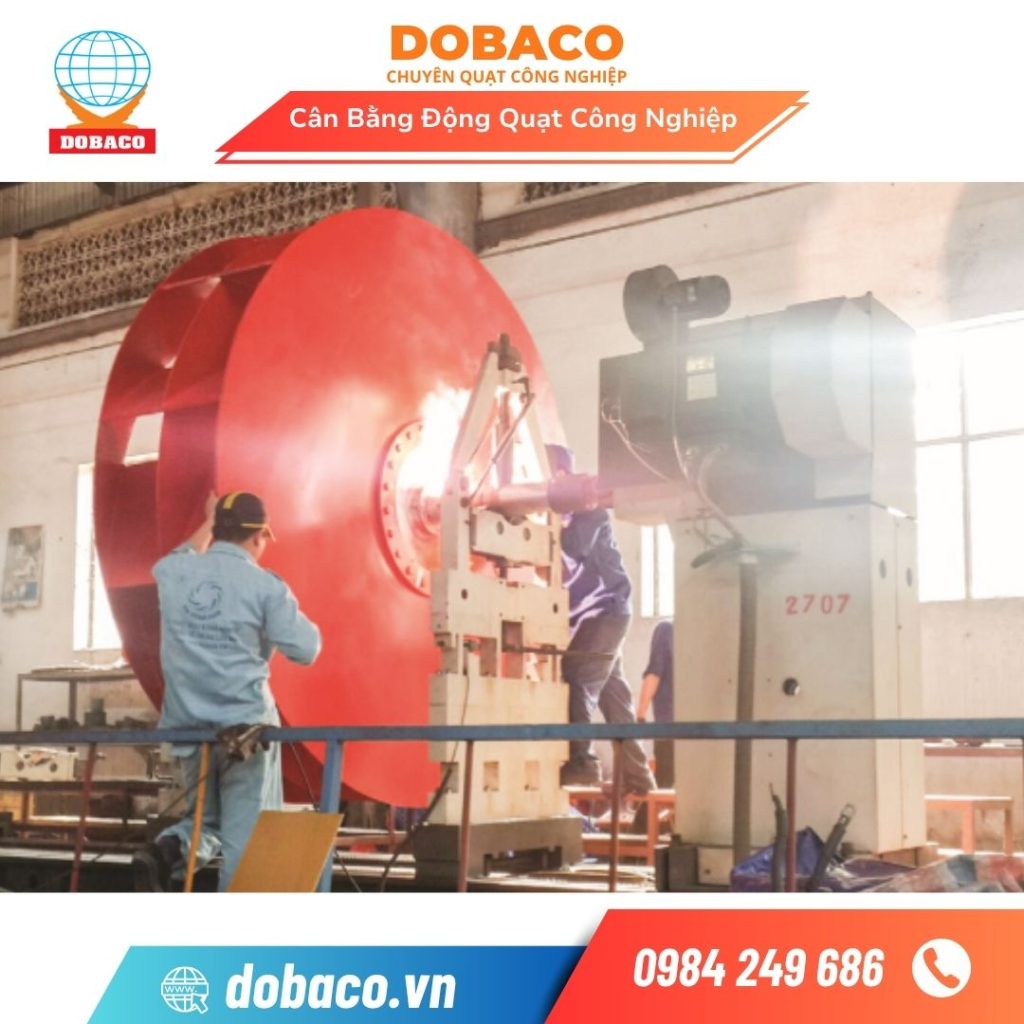

- Máy cân bằng bệ (Đối với cân bằng tại xưởng): Bao gồm bệ đỡ con lăn, cơ cấu truyền động (dây đai hoặc khớp nối), và hệ thống khung sườn chắc chắn để đặt rô to lên chạy thử nghiệm.
Nguyên Lý Hoạt Động Khoa Học
- Bước 1 – Ghi nhận tín hiệu cơ sở (Initial Run): Cho cánh quạt quay ở tốc độ vận hành thông thường. Các cảm biến sẽ thu thập biên độ rung (độ lớn của sự rung lắc) và góc pha (vị trí xảy ra độ rung lớn nhất so với mốc tham chiếu).
- Bước 2 – Gắn khối lượng thử (Trial Weight): Dừng quạt, gắn một khối lượng đã biết (ví dụ 50g) vào một vị trí bất kỳ trên cánh quạt.
- Bước 3 – Đo đạc lại (Trial Run): Cho quạt chạy lại. Máy sẽ đo xem độ rung và góc pha thay đổi như thế nào sau khi có khối lượng thử.
- Bước 4 – Phân tích véc-tơ (Vector Analysis): Dựa vào sự thay đổi giữa tín hiệu cơ sở và tín hiệu sau khi gắn khối lượng thử, phần mềm sử dụng các phương trình toán học véc-tơ để xác định độ cứng của hệ thống và tính toán chính xác khối lượng mất cân bằng thực sự.
- Bước 5 – Thực hiện hiệu chỉnh (Correction): Tháo khối lượng thử. Gắn khối lượng bù (hàn thêm các bản mã thép) hoặc gọt bớt vật liệu (mài, khoan) tại đúng vị trí góc và khối lượng mà máy đã tính toán.
- Bước 6 – Kiểm tra lại (Trim Run): Chạy lại quạt để xác nhận độ rung đã giảm xuống dưới ngưỡng tiêu chuẩn cho phép (ví dụ tiêu chuẩn ISO 1940 cấp G6.3 hoặc G2.5).
Ứng Dụng Đa Ngành Cân Bằng Động Quạt Công Nghiệp
- Ngành sản xuất vật liệu xây dựng (Xi măng, Thép): Các quạt hút bụi, quạt thông gió lò nung làm việc trong môi trường khắc nghiệt, bụi bám nhiều cần được cân bằng liên tục để tránh dừng máy đột ngột.
- Nhà máy nhiệt điện: Quạt cấp hơi, quạt hút khói (ID fan), quạt gió tải (PA fan) là những thiết bị khổng lồ, đòi hỏi độ chính xác cân bằng tuyệt đối để đảm bảo an toàn cho lò hơi.
- Công nghiệp chế biến gỗ: Quạt hút hút bụi gỗ, hút mùn cưa thường xuyên bị mất cân bằng do phoi gỗ va đập làm sứt mẻ cánh hoặc bám dính không đều.
- Ngành hóa chất & môi trường: Quạt hút khí thải, hơi axit có tính ăn mòn cao làm vật liệu cánh bị mài mòn, cần cân bằng lại để tái lập cấu trúc khí động học.
- Hệ thống HVAC tòa nhà cao tầng: Đảm bảo hệ thống quạt thông gió tầng hầm, quạt tăng áp cầu thang vận hành êm ái, không gây ra tiếng ồn khó chịu ảnh hưởng đến cư dân sinh sống và làm việc.
Ưu Và Nhược Điểm
Việc tiến hành cân bằng động mang lại lợi ích to lớn trong việc bảo vệ cơ khí, kéo dài tuổi thọ và giảm thiểu tiếng ồn một cách triệt để cho nhà xưởng. Tuy nhiên, quá trình này cũng tồn tại một số nhược điểm như đòi hỏi trình độ kỹ thuật viên cao, chi phí đầu tư thiết bị ban đầu đắt đỏ, và có thể yêu cầu thời gian dừng máy đối với những trường hợp hư hỏng nặng cần xử lý tại xưởng gia công.
Ưu Điểm
- Bảo vệ hệ thống cơ khí toàn diện: Việc giảm rung động giúp bảo vệ trục quạt không bị cong vênh, các gối đỡ, vòng bi và phớt chắn dầu không bị mài mòn quá tải. Kéo dài tuổi thọ vòng bi lên tới gấp 3-4 lần so với quạt bị mất cân bằng.
- Tiết kiệm điện năng tối đa: Khi quay êm ái, lực cản cơ học giảm, động cơ không bị kéo tải nặng, từ đó tiết kiệm lượng lớn điện năng tiêu thụ cho doanh nghiệp.
- Đảm bảo môi trường làm việc an toàn: Triệt tiêu tiếng ồn “ù ù” khó chịu và rung lắc nguy hiểm, giảm thiểu rủi ro tai nạn lao động do gãy cánh quạt văng ra ngoài.
- Cải thiện hiệu suất khí động học: Giúp quạt đạt được lưu lượng gió và áp suất đúng theo thiết kế ban đầu, đảm bảo hiệu quả hút mùi, thông gió.
- Phát hiện sớm lỗi hỏng hóc: Quá trình phân tích rung động cũng đồng thời giúp kỹ thuật viên chẩn đoán được các lỗi khác như lệch tâm trục, lỏng bu lông chân đế, hay hư hỏng vòng bi từ sớm.
Nhược Điểm
- Đòi hỏi kỹ thuật chuyên môn cao: Người vận hành máy cân bằng phải am hiểu về phân tích tín hiệu rung, cơ học véc-tơ và có kinh nghiệm thực tế để chọn vị trí bù khối lượng chính xác.
- Gián đoạn sản xuất (với một số trường hợp): Nếu quạt bị bám bẩn quá cứng hoặc gỉ sét nặng, cần phải tháo dỡ vệ sinh và cân bằng tại xưởng, gây gián đoạn quy trình sản xuất của nhà máy trong vài ngày.
- Hạn chế với kết cấu quá yếu: Nếu khung vỏ quạt hoặc bệ móng của nhà xưởng quá yếu, quá trình cân bằng động tại hiện trường sẽ rất khó thực hiện vì dữ liệu độ rung bị nhiễu loạn nghiêm trọng, không thể lấy được tín hiệu chuẩn.
Nguyên Nhân Nào Dẫn Đến Mất Cân Bằng Ở Quạt Công Nghiệp?
Hiện tượng mất cân bằng ở quạt công nghiệp chủ yếu xuất phát từ sự bám dính không đồng đều của bụi bẩn, tạp chất lên cánh quạt sau một thời gian dài vận hành. Ngoài ra, sự mài mòn cơ học do môi trường khí chứa hạt vật chất cứng, hoặc biến dạng cánh quạt vì nhiệt độ cao cũng là tác nhân phổ biến. Một số trường hợp khác bắt nguồn từ việc rớt tạ cân bằng cũ hoặc lỗi gia công lắp ráp ban đầu khiến trọng tâm bị lệch.
Chi tiết các nguyên nhân phổ biến:
-
Tích tụ tạp chất: Bụi bẩn, mảng bám hóa chất, mùn cưa hoặc xi măng bám thành lớp dày không đều trên guồng cánh.
-
Mài mòn và ăn mòn: Luồng khí chứa hạt nhám (cát, bụi kim loại) bào mòn vật liệu cánh quạt liên tục tại một số điểm.
-
Biến dạng vật lý: Cánh quạt bị cong vênh do tác động của nhiệt độ lò đốt hoặc va đập cơ học trong lúc vận hành.
-
Lỗi lắp ráp & hao mòn: Lỏng bulong liên kết, mối hàn nứt vỡ hoặc bong tróc các miếng tạ cân bằng đã được kẹp trước đó.
Dấu Hiệu Nhận Biết Quạt Công Nghiệp Đang Bị Lệch Tâm Cấp Cứu
Nhận biết sớm dấu hiệu quạt công nghiệp bị lệch tâm sẽ giúp nhà máy tránh được những thiệt hại nặng nề về chi phí sửa chữa cụm cơ khí. Biểu hiện rõ ràng nhất là vỏ quạt và bệ đỡ rung lắc dữ dội, kèm theo tiếng ồn lớn, tiếng rít hoặc âm thanh va đập kim loại lặp đi lặp lại. Đồng thời, kỹ thuật viên có thể phát hiện nhiệt độ tại cụm vòng bi tăng vọt bất thường và ốc vít nền móng liên tục bị nới lỏng do lực văng ly tâm quá mạnh.
Hãy gọi ngay dịch vụ bảo trì nếu thấy các triệu chứng:
-
Rung động mạnh: Bệ máy, vỏ quạt và các đường ống kết nối xung quanh rung lắc rõ rệt khi sờ tay hoặc nhìn bằng mắt thường.
-
Tiếng ồn bất thường: Tiếng rít gió lớn hơn bình thường, xuất hiện tiếng gầm gừ hoặc âm thanh “lộc cộc” của cơ khí.
-
Quá nhiệt vòng bi: Ổ bi (bạc đạn) nóng ran nhanh chóng chỉ sau một thời gian ngắn khởi động máy.
-
Lỏng chi tiết ghép nối: Các đai ốc, bulong chân đế thường xuyên bị nới lỏng, đứt gãy dù đã siết chặt nhiều lần.
-
Cường độ dòng điện (Ampe) dao động: Motor hoạt động thiếu ổn định, dòng điện tiêu thụ tăng cao hơn định mức ghi trên nhãn.
So sánh giá dịch vụ cân bằng động quạt công nghiệp hiện nay
Mức giá dịch vụ cân bằng động quạt công nghiệp trên thị trường hiện nay có sự chênh lệch đáng kể phụ thuộc vào chủng loại quạt (ly tâm, hướng trục, quạt trần công nghiệp), công suất động cơ và môi trường vận hành. Việc định giá chính xác đòi hỏi sự đánh giá kỹ lưỡng về tình trạng rung lắc hiện tại cũng như phương án khắc phục là tháo rời mang về xưởng hay tiến hành trực tiếp tại nhà máy. Dưới đây là bảng phân tích các hạng mục chi phí tham khảo giúp doanh nghiệp chủ động hơn trong việc lập ngân sách bảo trì hệ thống thông gió:
| Hạng mục thi công | Mức giá tham khảo (VNĐ) | Ưu điểm nổi bật | Điểm hạn chế / Chi phí phát sinh |
| Cân bằng tại xưởng (Quạt < 55kW) | 2.500.000 – 6.000.000 | Xử lý triệt để trong môi trường tiêu chuẩn, độ chính xác cao. | Tốn chi phí thuê xe tải và mất nhiều thời gian tháo lắp, vận chuyển. |
| Cân bằng tại xưởng (Quạt > 55kW) | 7.000.000 – 15.000.000 | Phù hợp với các cánh quạt siêu nặng, được hỗ trợ bởi máy cân bằng tải trọng lớn. | Phức tạp trong khâu cẩu trục, tốn kém chi phí thuê xe siêu trường siêu trọng. |
| Cân bằng On-site (Hiện trường) | 6.000.000 – 12.000.000 | Tiết kiệm thời gian, không cần tháo dỡ cụm quạt, giảm thiểu tối đa thời gian dừng máy. | Tốn thêm công tác phí di chuyển, khó xử lý nếu quạt bị hỏng hóc cơ khí quá nặng. |
| Xử lý sự cố phức tạp | 15.000.000 – 25.000.000+ | Khắc phục toàn diện các lỗi lệch tâm, hỏng bạc đạn, cong vênh trục quạt. | Ngân sách cao, có thể phát sinh thêm phụ phí nếu yêu cầu làm đêm hoặc dịp Lễ Tết. |
Lưu ý: Giá trên là tham khảo và không phải báo giá của DOBACO
Liên hệ Dobaco để được báo giá Dịch Vụ Cân Bằng Động Quạt Công Nghiệp tốt nhất!
Liên hệ: Mr.Huy – 0984.249.686
So sánh các đơn vị cung cấp dịch vụ cân bằng động quạt công nghiệp hiện nay
Thị trường bảo trì và sản xuất quạt công nghiệp tại Việt Nam hiện nay ghi nhận sự cạnh tranh mạnh mẽ giữa các thương hiệu cơ điện lớn. Thay vì lựa chọn các xưởng cơ khí nhỏ lẻ thiếu trang thiết bị đo lường chuẩn, các nhà máy thường ưu tiên hợp tác với những đơn vị có năng lực thi công thực tế đã được kiểm chứng qua nhiều dự án trọng điểm. Dưới đây là bảng so sánh trực diện 3 đơn vị cung cấp dịch vụ cân bằng động uy tín và nổi bật nhất trên thị trường hiện nay để doanh nghiệp dễ dàng cân nhắc đối tác phù hợp:
| Tiêu chí phân tích | DOBACO | TOMECO | Phương Linh |
| Thế mạnh dịch vụ | Chuyên gia xử lý sự cố quạt công nghiệp khẩn cấp, mạnh về linh hoạt thi công và tối ưu chi phí bảo trì cho nhà máy. | Có bề dày kinh nghiệm lâu năm, thế mạnh về các dự án yêu cầu quy trình chứng từ kỹ thuật cực kỳ khắt khe. | Mạnh về sản xuất đồng bộ, cung cấp dịch vụ bảo trì định kỳ đi kèm hệ sinh thái sản phẩm quạt của riêng hãng. |
| Hệ thống thiết bị | Sở hữu máy đo phân tích rung động tiên tiến có độ nhạy cao, chuyên trị các ca lệch tâm phức tạp chuẩn ISO. | Dây chuyền hiện đại, hệ thống máy cân bằng lớn tại xưởng đáp ứng tốt cho các dòng rotor siêu trường siêu trọng. | Có máy móc chuyên dụng chuẩn quốc tế, thường tập trung xử lý hệ thống quạt hút bụi và thông gió tòa nhà lớn. |
| Khả năng On-site | Tốc độ phản ứng hiện trường cực nhanh, đội ngũ kỹ sư xử lý tốt các lỗi cơ khí khó ngay tại nhà máy khách hàng. | Có dịch vụ On-site nhưng quy trình triển khai thường mất nhiều thời gian hơn để xét duyệt và lên phương án. | Có hỗ trợ thi công hiện trường, tuy nhiên chi phí công tác phí và nhân công dịch vụ thường ở mức khá cao. |
| Tối ưu thời gian & Giá | Mức giá cạnh tranh bậc nhất, thời gian xử lý nhanh gọn giúp giảm thiểu tối đa rủi ro gián đoạn dây chuyền sản xuất. | Chi phí dịch vụ ở phân khúc cao, phù hợp với các dự án có ngân sách lớn và không yêu cầu tiến độ quá gấp rút. | Mức giá thuộc phân khúc cận cao cấp, quy trình làm việc chuẩn chỉnh nhưng thời gian xử lý sự cố chưa thực sự linh hoạt. |
Dobaco – Đơn Vị Đi Đầu Trong Dịch Vụ Cân Bằng Động Quạt Công Nghiệp
Tự hào là thương hiệu có bề dày kinh nghiệm và vị thế vững chắc trong lĩnh vực cơ khí thông gió công nghiệp, Dobaco không chỉ đơn thuần là một nhà phân phối mà còn là đơn vị trực tiếp nghiên cứu, thiết kế và chế tạo các dòng thiết bị hút lọc bụi. Chúng tôi cam kết mang đến cho các dự án nhà máy, xí nghiệp những giải pháp thông gió tối ưu nhất, giải quyết triệt để bài toán về khí thải, nhiệt độ và môi trường làm việc với mức chi phí đầu tư hiệu quả nhất.
-
Vị thế thương hiệu: Dobaco là đơn vị trực tiếp nghiên cứu, thiết kế, chế tạo và phân phối các giải pháp thông gió công nghiệp tối ưu, thay vì chỉ phân phối thương mại đơn thuần.
-
Vật liệu cao cấp: Khung vỏ và cánh quạt được làm từ Thép SS400, Inox 304/316 hoặc Composite, cho khả năng chống chịu xuất sắc trong môi trường nhiệt độ cao và hóa chất ăn mòn.
-
Công nghệ hiện đại: Sản phẩm được gia công cắt Laser CNC chính xác, 100% guồng cánh đi qua hệ thống cân bằng động kỹ thuật số giúp triệt tiêu hoàn toàn rung lắc và tiếng ồn.
-
Động cơ chính hãng: Tích hợp motor từ các thương hiệu danh tiếng như Toàn Phát, Vihem, Teco, ABB, giúp máy vận hành ổn định và tiết kiệm điện tối đa.
-
Giải pháp tùy chỉnh (Customize): Nhận thiết kế riêng biệt theo yêu cầu đặc thù của từng dự án (đổi hướng miệng gió, kiểu truyền động trực tiếp/gián tiếp, sơn màu nhận diện).
-
Khảo sát & Thiết kế 3D: Đội ngũ kỹ sư trực tiếp xuống hiện trường đo đạc, tính toán tổn thất áp suất và lên bản vẽ 3D để đảm bảo thông số vận hành chuẩn xác nhất.
-
Thi công trọn gói: Cung cấp dịch vụ lắp đặt đồng bộ bao gồm quạt, hệ thống ống gió, tiêu âm, tủ điện và nghiệm thu trực tiếp tại nhà máy.
-
Giá gốc tại xưởng: Khách hàng được hưởng mức giá cực kỳ cạnh tranh do Dobaco sở hữu nhà máy sản xuất khép kín, không qua bất kỳ khâu trung gian nào.
-
Chính sách hậu mãi “Vàng”: Thời gian bảo hành chính hãng kéo dài từ 12 đến 24 tháng, đi kèm dịch vụ hỗ trợ kỹ thuật 24/7 và bảo dưỡng trọn đời.
-
Bảo chứng chất lượng: Dòng DBH-CFW-NO đang được ứng dụng rộng rãi tại các hầm lò xây dựng, nhà máy luyện kim, xưởng gỗ, nhà máy hóa chất và khu công nghiệp thực phẩm trên toàn quốc.
CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC
MST: 0102373360 | ĐKKD số: 0102373360 cấp ngày 21-09-2007
VPGD: Số 38 P.Thịnh Liệt, Q.Hoàng Mai, TP.Hà Nội
Nhà Máy SX: Khu công nghiệp Liên Phương, Thường Tín, Hà Nội
Tel: 024 6328 1925 | Hotline: 0984 249 686 | Fax: 024 3559 2935
Zalo: 0984.249.686
Email: quatdongbac@gmail.com
Website: dobaco.vn
Quy Trình Cân Bằng Động Quạt Công Nghiệp: Tại Dobaco
Quy trình thi công tại Dobaco được chuẩn hóa theo tiêu chuẩn an toàn công nghiệp khắtkhe nhất. Từ khâu tiếp nhận thông tin, khảo sát thực tế, đo đạc thông số sơ bộ, cho đến các bước tính toán véc-tơ gắn khối lượng bù và nghiệm thu chạy thử đều được thực hiện bởi các kỹ sư dày dặn kinh nghiệm. Quy trình khép kín này đảm bảo quạt sẽ hoạt động đạt hiệu suất 100% như mới.
Tại Dobaco, mọi dịch vụ kỹ thuật đều tuân theo một quy trình 6 bước chuẩn hóa quốc tế:
- Bước 1: Khảo sát và đánh giá sơ bộ hiện trạng
- Tiếp nhận thông tin độ rung từ khách hàng. Kỹ sư Dobaco xuống hiện trường kiểm tra bằng mắt thường các hư hỏng vật lý (nứt, gãy, lỏng bulong móng).
- Vệ sinh sạch sẽ cánh quạt, loại bỏ toàn bộ bụi bẩn dính bám (một trong những nguyên nhân chính gây rung).
- Bước 2: Đo kiểm tra độ rung ban đầu (Initial Run)

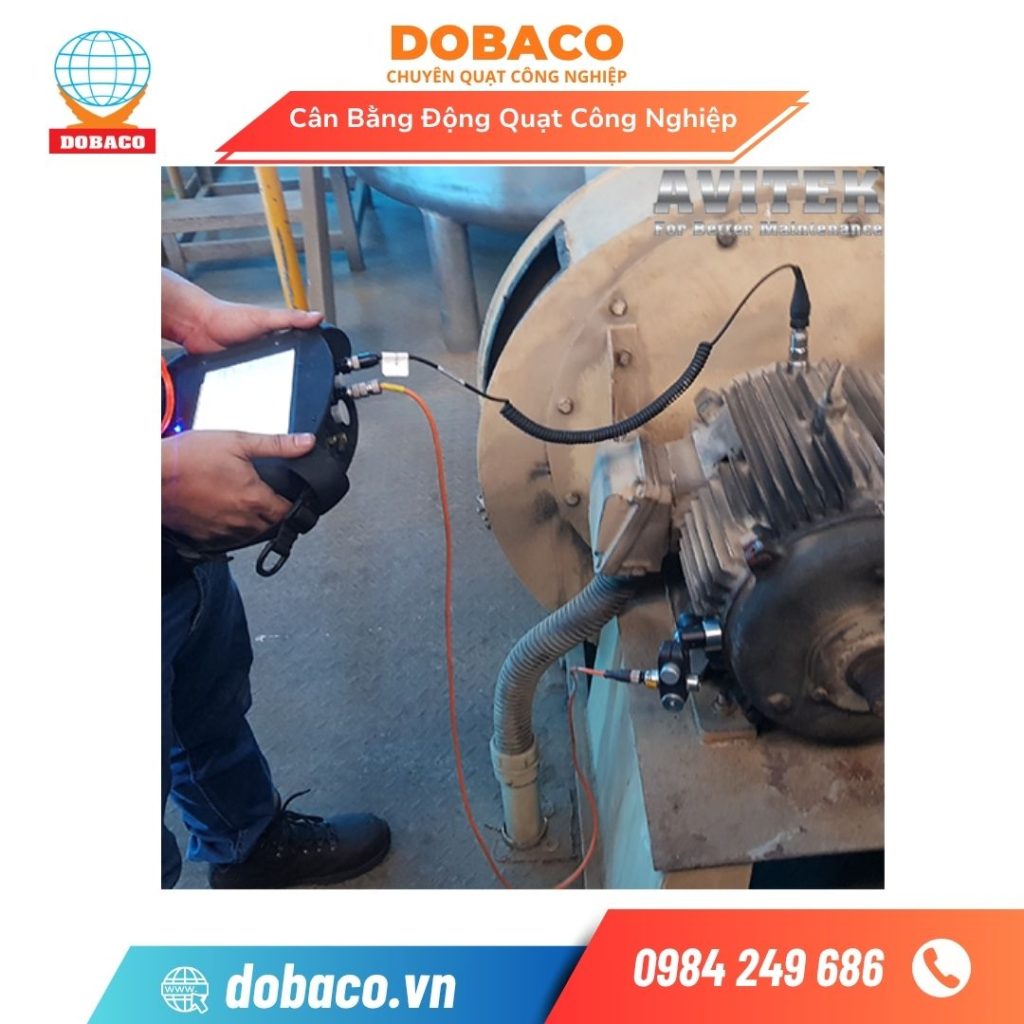

- Lắp đặt cảm biến gia tốc lên các gối đỡ vòng bi (phía motor và phía cánh quạt). Dán giấy phản quang lên trục để nhận diện tốc độ bằng cảm biến quang.
- Chạy quạt ở tốc độ làm việc. Máy thu thập dữ liệu của Dobaco sẽ xuất ra bảng phân tích phổ tần số (Spectrum) để khẳng định chắc chắn nguyên nhân rung là do mất cân bằng (ở tần số 1X RPM) chứ không phải do lệch tâm trục hay lỗi vòng bi.
- Bước 3: Gắn trọng lượng thử (Trial Weight)
- Kỹ sư tính toán và hàn kẹp một khối lượng nhỏ (ví dụ 100g) vào mép mâm quạt ở góc 0 độ.
- Bước 4: Chạy kiểm tra véc-tơ
- Cho quạt chạy lại. Máy móc của Dobaco tính toán sự thay đổi góc pha và biên độ rung, từ đó chỉ ra chính xác điểm “nhẹ” và điểm “nặng” trên rô to.
- Bước 5: Hàn khối lượng bù vĩnh viễn
- Loại bỏ khối lượng thử. Tiến hành cắt các bản mã thép (đúng khối lượng máy tính toán, ví dụ 350g) và hàn chặt vào mép trong của cánh quạt tại góc độ yêu cầu (ví dụ góc 145 độ).
- Mối hàn tại Dobaco được thực hiện bởi thợ hàn có chứng chỉ, đảm bảo mối nối chịu được lực ly tâm lớn mà không bị đứt gãy. Sau đó sơn phủ chống gỉ.
- Bước 6: Nghiệm thu và bàn giao
- Chạy tinh chỉnh lại (Trim Run) lần cuối. Nếu biên độ rung đạt mức cho phép (thường < 2.5 mm/s RMS), Dobaco tiến hành lập biên bản nghiệm thu, xuất báo cáo kỹ thuật từ phần mềm và bàn giao hệ thống cho nhà máy.
Câu Hỏi Thường Gặp
1. Quạt công nghiệp của tôi bị rung lắc mạnh và kêu to, có chắc chắn là do mất cân bằng động không?
- Chưa chắc chắn 100%. Rung lắc có thể do vòng bi bị vỡ, trục bị cong, căn lặp đồng tâm giữa motor và quạt sai, hoặc đế móng yếu. Tuy nhiên, mất cân bằng cánh chiếm tới 70-80% nguyên nhân. Cần dùng máy đo phổ rung động để chẩn đoán chính xác.
2. Tần suất nên thực hiện bảo dưỡng và đo kiểm tra độ rung là bao lâu?
- Trả lời: Tùy thuộc vào môi trường. Với quạt thông gió sạch, nên đo định kỳ 6 tháng/lần. Đối với quạt hút bụi, hút mùn cưa hoặc hóa chất, nên kiểm tra định kỳ 1-3 tháng/lần để phát hiện sớm và xử lý kịp thời.
3. Cân bằng động tại hiện trường có làm hỏng cấu trúc khung vỏ quạt hiện tại không?
- Hoàn toàn không. Việc đo đạc chỉ sử dụng cảm biến từ tính dính lên gối đỡ. Quá trình hàn khối lượng bù cũng được thực hiện trực tiếp trên cánh quạt (rô to), không làm ảnh hưởng hay phá vỡ kết cấu vỏ bên ngoài của quạt.
4. Tiêu chuẩn nào được dùng để nghiệm thu kết quả cân bằng?
- Hầu hết các nhà thầu uy tín như Dobaco đều áp dụng tiêu chuẩn quốc tế ISO 1940-1 (nay là ISO 21940). Thông thường quạt thông gió công nghiệp phải đạt cấp G6.3. Nếu là quạt chạy tốc độ siêu cao hoặc đòi hỏi khắt khe, cấp G2.5 sẽ được áp dụng.
5. Nếu quạt bị rách cánh hoặc biến dạng quá nặng thì có cân bằng được không?
- Trong trường hợp này, không thể thực hiện tại hiện trường. Cần phải tháo rô to mang về xưởng cơ khí của Dobaco để cắt bỏ phần hỏng, hàn đắp cánh mới, cân tâm lại trục, sau đó mới tiến hành đưa lên bệ máy để cân bằng rô to quạt lại từ đầu.
Tóm lại, quá trình cân bằng động quạt công nghiệp không chỉ là một thủ thuật sửa chữa cơ bản mà là một giải pháp kỹ thuật sống còn để đảm bảo hệ thống thông gió, hút bụi của doanh nghiệp vận hành an toàn, bền bỉ và tiết kiệm năng lượng. Việc bỏ qua các dấu hiệu rung lắc bất thường có thể dẫn đến hậu quả nghiêm trọng về cả chi phí lẫn an toàn lao động. Với sự phân tích chuyên sâu về quy trình cũng như bảng so sánh các đơn vị cung cấp trên thị trường, có thể thấy việc lựa chọn một đối tác giàu kinh nghiệm, sở hữu công nghệ hiện đại và am hiểu cơ khí như Dobaco là bước đi thông minh nhất. Hãy bảo vệ “trái tim” nhà xưởng của bạn bằng dịch vụ hiệu chỉnh cánh quạt chuyên nghiệp ngay hôm nay để tối đa hóa hiệu quả sản xuất kinh doanh!
