Xích băng tải là bộ phận quan trọng giúp hệ thống băng tải vận chuyển hàng hóa, linh kiện hoặc vật liệu ổn định theo một lộ trình cố định. Từ nhà máy sản xuất, kho hàng, xưởng cơ khí đến dây chuyền đóng gói, việc chọn đúng loại xích ảnh hưởng trực tiếp đến năng suất, độ an toàn và chi phí bảo trì dài hạn. DOBACO chia sẻ bài viết này để giúp doanh nghiệp hiểu rõ cấu tạo, phân loại, nguyên lý vận hành và các tiêu chí chọn xích phù hợp với thực tế sử dụng.
Không ít đơn vị chỉ quan tâm đến giá mua ban đầu mà bỏ qua tải trọng, môi trường làm việc, bước xích và khả năng đồng bộ với nhông dẫn động. Hệ quả là xích nhanh giãn, chạy lệch, gây rung hoặc làm gián đoạn dây chuyền. Nội dung dưới đây sẽ giúp bạn đánh giá kỹ hơn trước khi đầu tư.
1. Xích băng tải là gì?
Xích băng tải là cụm xích cơ khí dùng để truyền lực kéo và dẫn động cho hệ thống băng tải. Xích phối hợp với nhông xích, bộ truyền động, ray dẫn hướng và bề mặt tải để đưa sản phẩm di chuyển liên tục hoặc theo từng nhịp.
Xích băng tải thường được sử dụng trong các hệ thống vận chuyển có tải trọng từ nhẹ đến nặng, yêu cầu làm việc ổn định trong thời gian dài. Tùy thiết kế, xích có thể trực tiếp tiếp xúc với hàng hóa hoặc đóng vai trò kéo pallet, thanh đỡ, tấm tải, con lăn hay các cơ cấu gá sản phẩm.
Khác với băng tải dây đai thông thường, băng tải dùng xích phù hợp hơn với các môi trường có nhiệt độ cao, tải trọng lớn, sản phẩm có đáy cứng hoặc yêu cầu định vị chính xác. Trong nhiều dây chuyền, xích được lựa chọn để xử lý các chi tiết kim loại, khay hàng, thùng carton, pallet, linh kiện máy móc hoặc vật liệu công nghiệp.
Về mặt kỹ thuật, xích, phụ kiện xích và nhông xích là các nhóm chi tiết thuộc hệ thống vận chuyển liên tục và truyền động cơ khí. Các tiêu chuẩn kỹ thuật quốc tế cũng phân loại xích tải, nhông xích và phụ kiện đi kèm là thành phần quan trọng của thiết bị băng tải.
2. Cấu tạo và nguyên lý hoạt động xích băng tải
Xích băng tải vận hành dựa trên nguyên lý nhông chủ động kéo các mắt xích chuyển động theo vòng tuần hoàn. Hệ thống làm việc hiệu quả khi xích, nhông, ray dẫn hướng và cơ cấu căng xích được đồng bộ đúng thông số.
Để lựa chọn và bảo trì chính xác, người vận hành cần hiểu từng bộ phận trong hệ thống. Một bộ xích phù hợp không chỉ cần chịu tải tốt mà còn phải ăn khớp với nhông, chuyển động ổn định và hạn chế ma sát trong quá trình vận hành.
2.1. Cấu tạo cơ bản của xích băng tải
Tùy vào dòng sản phẩm, cấu tạo xích có thể khác nhau. Tuy nhiên, một hệ thống xích băng tải phổ biến thường có các bộ phận sau:
- Mắt xích: Là các phần tử liên kết tạo thành chiều dài xích, chịu lực kéo trong quá trình vận chuyển.
- Chốt xích hoặc trục pin: Giúp liên kết các mắt xích và tạo chuyển động xoay tương đối giữa các bộ phận.
- Ống lót và con lăn: Có nhiệm vụ giảm ma sát khi xích ăn khớp với nhông hoặc chạy trên ray dẫn hướng.
- Tấm má xích: Giúp định hình kết cấu, chịu lực và giữ các bộ phận liên kết ổn định.
- Tai gá hoặc phụ kiện xích: Dùng để gắn khay, thanh tải, gá đỡ hoặc cơ cấu đặc biệt theo yêu cầu của dây chuyền.
- Nhông xích: Nhận mô-men từ motor giảm tốc và truyền lực kéo cho xích.
- Ray dẫn hướng, thanh trượt: Hỗ trợ xích di chuyển đúng hướng, giảm rung lắc và hạn chế hiện tượng chạy lệch.
- Bộ căng xích: Duy trì độ căng phù hợp, bù lại phần giãn dài phát sinh trong quá trình làm việc.
2.2. Nguyên lý hoạt động của xích băng tải
Khi motor giảm tốc hoạt động, trục truyền động làm nhông chủ động quay. Răng nhông ăn khớp với mắt xích, tạo lực kéo đưa xích di chuyển theo hướng đã thiết kế. Hàng hóa, khay tải hoặc pallet gắn trên xích sẽ được vận chuyển đến vị trí cần thiết.
Sau khi đi hết hành trình, xích quay vòng về vị trí ban đầu để tiếp tục chu trình mới. Tốc độ vận chuyển phụ thuộc vào tốc độ motor, tỷ số truyền hộp giảm tốc, số răng nhông và yêu cầu của từng công đoạn sản xuất.
Trong thực tế, hệ thống có thể vận hành liên tục, chạy theo nhịp hoặc kết hợp cảm biến để dừng đúng vị trí. Với các dây chuyền cần đồng bộ hóa cao, xích băng tải thường phối hợp với thiết bị đóng gói, máy gia công, băng tải con lăn hoặc cụm nâng hạ.
3. Các loại xích băng tải
Các loại xích băng tải phổ biến gồm xích con lăn, xích bước đôi, xích có tai gá, xích tải hạng nặng và xích nhựa. Việc chọn loại nào phụ thuộc vào tải trọng, vật liệu vận chuyển, môi trường và thiết kế dây chuyền.
Mỗi loại xích được phát triển để đáp ứng một điều kiện vận hành riêng. Do đó, doanh nghiệp không nên chỉ lựa chọn theo hình thức bên ngoài mà cần đối chiếu đúng thông số kỹ thuật, ứng dụng thực tế và khả năng tương thích với hệ thống đang sử dụng.
3.1. Xích con lăn
Xích con lăn là loại xích phổ biến trong nhiều hệ thống truyền động và băng tải. Sản phẩm có kết cấu gồm má xích, chốt, ống lót và con lăn, giúp giảm ma sát khi tiếp xúc với nhông.
Loại xích này phù hợp cho dây chuyền vận chuyển linh kiện, bao bì, thùng hàng hoặc cụm gá sản phẩm có tải trọng trung bình. Khi sử dụng đúng tải và được bôi trơn định kỳ, xích con lăn có thể vận hành ổn định trong thời gian dài.
3.2. Xích bước đôi
Xích bước đôi có khoảng cách giữa các mắt xích lớn hơn so với xích truyền động thông thường. Thiết kế này phù hợp với hệ thống vận chuyển cần tốc độ vừa phải nhưng hành trình dài hoặc có yêu cầu bố trí phụ kiện trên xích.
Xích bước đôi thường được ứng dụng trong dây chuyền đóng gói, vận chuyển khay, hộp carton, linh kiện điện tử hoặc các sản phẩm có kích thước ổn định. Khi lựa chọn, cần kiểm tra kỹ bước xích, số răng nhông và tải trọng thực tế để tránh hiện tượng xích bị giật hoặc mòn nhanh.
3.3. Xích có tai gá và phụ kiện chuyên dụng
Xích có tai gá được bổ sung các chi tiết gắn trên má xích để liên kết với thanh tải, khay hàng, tấm đỡ hoặc cơ cấu gá sản phẩm. Đây là lựa chọn phù hợp khi dây chuyền có yêu cầu định vị, nâng đỡ hoặc di chuyển sản phẩm theo từng vị trí cố định.
Ví dụ, trong dây chuyền lắp ráp, tai gá có thể giữ sản phẩm ở một khoảng cách nhất định để máy thao tác chính xác. Trong dây chuyền vận chuyển khay, phụ kiện xích giúp cố định khay và hạn chế xô lệch khi tăng hoặc giảm tốc.
3.4. Xích tải hạng nặng
Xích tải hạng nặng được thiết kế cho môi trường có tải lớn, va đập, rung động hoặc làm việc liên tục. Loại này thường có kết cấu chắc chắn, mắt xích dày hơn và khả năng chịu lực kéo cao hơn.
Ứng dụng phổ biến gồm vận chuyển pallet, kết cấu thép, vật liệu cơ khí, chi tiết đúc, sản phẩm có khối lượng lớn hoặc môi trường sản xuất nhiều bụi. Với nhóm xích này, việc tính toán tải trọng và kiểm tra độ đồng tâm của nhông là đặc biệt quan trọng.

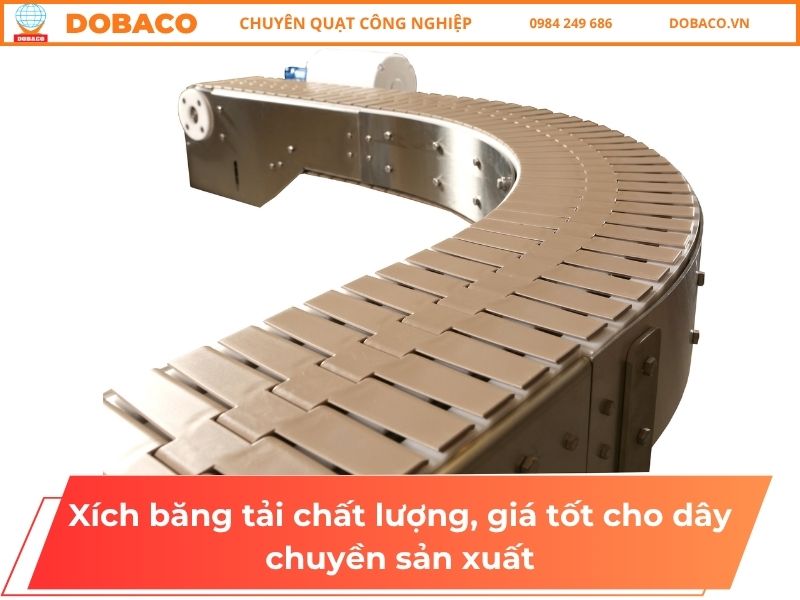

3.5. Xích nhựa cho băng tải
Xích nhựa thường được sử dụng trong các môi trường cần chống ẩm, hạn chế ăn mòn hoặc yêu cầu bề mặt tiếp xúc êm hơn. Một số hệ thống dùng xích nhựa để vận chuyển chai, lon, khay nhẹ, hộp thực phẩm hoặc sản phẩm đóng gói.
Tuy nhiên, không phải xích nhựa nào cũng phù hợp với tải trọng cao hoặc nhiệt độ lớn. Do đó, cần xác định rõ nhiệt độ làm việc, độ ẩm, loại hóa chất tiếp xúc và khối lượng hàng hóa trước khi lựa chọn.
| Loại xích | Đặc điểm chính | Ứng dụng phù hợp |
|---|---|---|
| Xích con lăn | Chuyển động linh hoạt, dễ kết hợp nhông | Linh kiện, thùng hàng, dây chuyền lắp ráp |
| Xích bước đôi | Hành trình dài, phù hợp vận tốc vừa | Đóng gói, vận chuyển khay, hộp carton |
| Xích có tai gá | Có thể gắn phụ kiện theo thiết kế | Dây chuyền cần định vị sản phẩm |
| Xích tải hạng nặng | Khả năng chịu tải và va đập tốt | Pallet, chi tiết cơ khí, vật liệu nặng |
| Xích nhựa | Chống ẩm, vận hành êm, ít ăn mòn | Bao bì, thực phẩm, đồ uống, hàng nhẹ |
4. Giá xích băng tải
Giá xích băng tải không có một mức cố định vì phụ thuộc vào loại xích, vật liệu, bước xích, tải trọng, chiều dài, phụ kiện và số lượng đặt hàng. Để nhận báo giá đúng, khách hàng nên cung cấp thông số vận hành thay vì chỉ hỏi giá theo mét.
Chi phí đầu tư cho xích băng tải cần được nhìn theo tổng thể hệ thống. Một loại xích có giá mua thấp nhưng không phù hợp với tải hoặc môi trường có thể nhanh hỏng, phát sinh dừng máy và chi phí thay thế cao hơn về sau.
4.1. Những yếu tố ảnh hưởng đến giá xích băng tải
Giá xích có thể thay đổi theo các yếu tố sau:
| Yếu tố | Ảnh hưởng đến báo giá |
|---|---|
| Vật liệu chế tạo | Thép, inox hoặc nhựa có mức chi phí khác nhau |
| Bước xích và kích thước | Xích lớn, bản rộng hoặc kết cấu dày thường có giá cao hơn |
| Tải trọng làm việc | Hệ thống chịu tải nặng cần xích có khả năng chịu lực lớn |
| Phụ kiện đi kèm | Tai gá, thanh tải, ray trượt, nhông và bộ căng xích làm tăng tổng chi phí |
| Môi trường sử dụng | Môi trường ẩm, ăn mòn, nhiệt cao cần vật liệu chuyên dụng |
| Số lượng đặt hàng | Đơn hàng số lượng lớn thường có phương án chi phí tối ưu hơn |
| Gia công theo yêu cầu | Xích đặt theo bản vẽ, kích thước riêng hoặc có phụ kiện đặc biệt sẽ cần tính toán riêng |
4.2. Cần cung cấp gì để nhận báo giá chính xác?
Để DOBACO tư vấn nhanh và phù hợp, doanh nghiệp nên chuẩn bị các thông tin cơ bản như:
- Loại hàng hóa hoặc vật liệu cần vận chuyển.
- Khối lượng hàng hóa trên mỗi vị trí tải hoặc mỗi mét băng tải.
- Chiều dài, chiều rộng và hướng di chuyển của hệ thống.
- Bước xích, loại nhông hoặc mã xích cũ nếu cần thay thế.
- Tốc độ vận chuyển mong muốn.
- Môi trường làm việc: bụi, ẩm, nhiệt độ cao, hóa chất hoặc ngoài trời.
- Hình ảnh thực tế, bản vẽ hoặc thông số dây chuyền hiện có.
Thay vì chọn xích chỉ theo đơn giá, khách hàng nên ưu tiên phương án phù hợp với tuổi thọ, độ ổn định và khả năng giảm thời gian dừng máy. Liên hệ DOBACO để nhận tư vấn cấu hình và báo giá xích băng tải sát với nhu cầu thực tế của doanh nghiệp.
5. Lưu ý khi sử dụng xích băng tải
Để xích băng tải vận hành bền và an toàn, cần kiểm tra độ căng, độ thẳng hàng, tình trạng nhông, mức bôi trơn và cơ cấu che chắn định kỳ. Không vận hành khi xích có dấu hiệu mòn bất thường, chạy lệch hoặc phát ra tiếng va đập lớn.
Việc sử dụng xích đúng cách giúp hạn chế sự cố đứt xích, kẹt nhông, mòn má xích và hư hỏng bộ truyền động. Đây cũng là yếu tố quan trọng để bảo vệ an toàn cho người lao động trong khu vực vận hành.
5.1. Không để xích quá chùng hoặc quá căng
Xích quá chùng dễ gây rung, trượt nhông, va đập vào ray dẫn hướng và chạy lệch. Ngược lại, xích căng quá mức sẽ làm tăng lực ma sát, khiến nhông, trục và motor giảm tốc phải chịu tải lớn hơn.
Độ căng phù hợp cần được điều chỉnh theo hướng dẫn kỹ thuật của hệ thống. Sau một thời gian vận hành, xích có thể bị giãn nên cần kiểm tra và căn chỉnh lại bộ căng xích.
5.2. Bôi trơn đúng loại và đúng chu kỳ
Bôi trơn giúp giảm ma sát tại các vị trí chốt, ống lót và con lăn. Tuy nhiên, lượng dầu hoặc mỡ cần được kiểm soát hợp lý để tránh bám bụi, tích tụ cặn hoặc ảnh hưởng đến sản phẩm vận chuyển.
Với khu vực có yêu cầu vệ sinh cao hoặc môi trường đặc thù, cần lựa chọn loại chất bôi trơn phù hợp với điều kiện vận hành. Không nên tự thay đổi loại dầu mỡ khi chưa đánh giá ảnh hưởng đến vật liệu xích và sản phẩm trong dây chuyền.
5.3. Kiểm tra nhông xích và ray dẫn hướng
Nhông bị mòn không đều có thể khiến xích ăn khớp kém, phát ra tiếng kêu hoặc giật theo chu kỳ. Ray dẫn hướng bị cong, lệch hoặc bám nhiều vật liệu cũng làm xích vận hành không ổn định.
Người vận hành nên kiểm tra định kỳ độ mòn của răng nhông, độ đồng tâm trục, độ thẳng của ray và vị trí tiếp xúc giữa xích với các bề mặt trượt. Khi phát hiện răng nhông nhọn, mòn lệch hoặc nứt gãy, cần thay thế kịp thời.
5.4. Không vận hành vượt tải thiết kế
Mỗi loại xích có giới hạn chịu tải riêng. Việc chất hàng vượt tải, tăng tốc đột ngột hoặc để sản phẩm va đập liên tục có thể làm xích xuống cấp nhanh hơn.
Doanh nghiệp nên tính đến cả tải trọng tĩnh, tải trọng động và lực phát sinh khi khởi động hoặc dừng hệ thống. Với các dây chuyền có sản phẩm nặng, cần xem xét hệ số an toàn thay vì chọn xích sát mức tải tối đa.
5.5. Đảm bảo che chắn và an toàn khi bảo trì
Các điểm cuốn, điểm kẹp giữa xích và nhông là khu vực có nguy cơ gây tai nạn. Hệ thống cần có che chắn phù hợp, biển cảnh báo và quy trình cô lập nguồn năng lượng trước khi vệ sinh, điều chỉnh hoặc thay thế chi tiết.
Các hướng dẫn an toàn máy móc của OSHA nhấn mạnh yêu cầu che chắn khu vực có bộ phận quay, điểm kẹp và cơ cấu chuyển động. Với băng tải, nút dừng khẩn cấp cần được bố trí để thiết bị không tự khởi động lại trước khi công tắc được đưa về trạng thái vận hành.
6. Đơn vị bán xích băng tải uy tín, giá tốt – DOBACO
DOBACO tư vấn xích băng tải dựa trên điều kiện vận hành thực tế như tải trọng, môi trường, bước xích, tốc độ và yêu cầu đồng bộ dây chuyền. Mục tiêu là giúp khách hàng chọn đúng cấu hình, hạn chế thay thế sớm và tối ưu chi phí vận hành.
Một đơn vị cung cấp xích băng tải phù hợp không chỉ bán sản phẩm mà cần hiểu cách xích vận hành trong cả hệ thống. Khi lựa chọn, doanh nghiệp nên ưu tiên nơi có thể tư vấn kỹ thuật, hỗ trợ kiểm tra thông số và đề xuất phương án theo nhu cầu sử dụng thực tế.
6.1. Tư vấn theo tải trọng và môi trường làm việc
DOBACO hỗ trợ khách hàng xác định loại xích phù hợp thông qua tải trọng, chiều dài tuyến vận chuyển, sản phẩm cần di chuyển và điều kiện môi trường. Đây là bước quan trọng để tránh tình trạng chọn xích quá nhỏ, quá tải hoặc không phù hợp với độ ẩm, nhiệt độ và mức độ bụi tại xưởng.
Với những dây chuyền có yêu cầu đặc biệt, việc xác định đúng loại tai gá, nhông xích, ray trượt và phương án căng xích giúp hệ thống vận hành ổn định hơn.
6.2. Hỗ trợ đồng bộ với dây chuyền sản xuất
Xích băng tải cần tương thích với motor giảm tốc, nhông dẫn động, khung băng tải và thiết bị ở các công đoạn trước sau. DOBACO có thể tư vấn đồng bộ các yếu tố này để hạn chế tình trạng xích chạy không đều, chênh tốc độ hoặc phát sinh kẹt sản phẩm.
Trong các nhà xưởng đang cải tạo đồng bộ hệ thống cơ điện, việc bố trí băng tải cũng có thể cần xem xét cùng các hạng mục như quạt ly tâm và quạt công nghiệp để không gian vận hành thông thoáng, thuận tiện bảo trì và bảo đảm luồng di chuyển vật liệu.
Tham khảo thêm các sản phẩm của DOBACO
Quạt ly tâm: Hiệu suất cao, độ ồn thấp, phù hợp cho hệ thống thông gió công nghiệp, xử lý khí thải, và hệ thống điều hòa trung tâm.
Xem chi tiết: quạt ly tâm
Quạt hướng trục: Thiết kế nhỏ gọn, lưu lượng gió lớn, lý tưởng cho các không gian cần làm mát nhanh như nhà xưởng, hầm mỏ, nhà kho.
Xem chi tiết: 7. Câu hỏi thường gặp về xích băng tải
Các câu hỏi phổ biến nhất khi mua xích băng tải thường liên quan đến tuổi thọ, lựa chọn vật liệu, hiện tượng giãn xích, thay nhông và khả năng dùng chung với hệ thống cũ. Việc trả lời đúng các vấn đề này giúp doanh nghiệp chủ động hơn khi vận hành.
Dưới đây là những câu hỏi thực tế mà khách hàng thường quan tâm khi tìm hiểu và lựa chọn xích cho hệ thống băng tải.
7.1. Xích băng tải dùng được bao lâu?
Tuổi thọ xích phụ thuộc vào tải trọng, tốc độ, mức độ bôi trơn, độ thẳng hàng của nhông và điều kiện môi trường. Nếu sử dụng đúng thông số, bảo trì định kỳ và không vận hành quá tải, xích có thể hoạt động ổn định trong thời gian dài.
Thay vì đánh giá theo số tháng cố định, doanh nghiệp nên theo dõi dấu hiệu thực tế như xích bị giãn, phát tiếng kêu lớn, chạy lệch, mắt xích mòn hoặc nhông ăn khớp không đều.
7.2. Khi nào cần thay xích băng tải?
Nên kiểm tra và cân nhắc thay xích khi xích giãn quá mức cho phép, xuất hiện nứt gãy, biến dạng, con lăn kẹt, chốt mòn hoặc không còn ăn khớp tốt với nhông. Nếu chỉ thay xích nhưng nhông đã mòn nặng, hệ thống vẫn có thể vận hành không ổn định.
Trong nhiều trường hợp, nên đánh giá đồng thời xích, nhông và ray dẫn hướng trước khi quyết định thay thế.
7.3. Có nên thay nhông khi thay xích không?
Không phải lúc nào cũng bắt buộc thay nhông cùng lúc với xích. Tuy nhiên, nếu nhông đã mòn, răng bị nhọn, lệch hoặc không còn ăn khớp tốt thì nên thay đồng bộ để tránh làm xích mới mòn nhanh.
Việc kiểm tra nhông trước khi thay xích giúp doanh nghiệp tránh lãng phí và giảm nguy cơ phát sinh sự cố sau khi lắp đặt.
7.4. Xích inox có tốt hơn xích thép không?
Xích inox có ưu điểm về khả năng chống ẩm và chống ăn mòn, phù hợp với các môi trường đặc thù. Trong khi đó, xích thép có thể phù hợp hơn với nhiều ứng dụng tải trọng lớn hoặc môi trường khô, ít tác nhân ăn mòn.
Lựa chọn vật liệu không nên dựa vào khái niệm “tốt hơn” mà cần dựa vào điều kiện vận hành, tải trọng, nhiệt độ và yêu cầu vệ sinh của dây chuyền.
7.5. Có thể dùng xích mới cho băng tải cũ không?
Có thể, nếu xích mới tương thích với bước xích, bản rộng, nhông, ray dẫn hướng và tải trọng của hệ thống cũ. Trước khi thay, cần đo chính xác thông số xích đang sử dụng hoặc cung cấp hình ảnh, mã xích, kích thước nhông để được tư vấn.
Không nên thay bằng xích có quy cách gần giống nhưng không đúng chuẩn, vì sai khác nhỏ về bước xích hoặc chiều rộng cũng có thể gây kẹt, rung và giảm tuổi thọ hệ thống.
Khi đầu tư hoặc thay thế xích, doanh nghiệp nên đánh giá tổng thể từ loại hàng hóa, tốc độ vận chuyển, môi trường làm việc đến độ tương thích với nhông, ray dẫn hướng và bộ truyền động. Một lựa chọn đúng ngay từ đầu giúp giảm nguy cơ dừng máy, hạn chế chi phí sửa chữa và bảo vệ hiệu suất dây chuyền về lâu dài.
Nếu đang cần tư vấn lựa chọn, thay thế hoặc nhận báo giá xích băng tải, hãy liên hệ DOBACO để được hỗ trợ xác định cấu hình phù hợp với hệ thống thực tế.
