Tính toán thiết kế hệ thống xử lý khí thải là bước quyết định khả năng vận hành ổn định, hiệu quả xử lý và chi phí đầu tư của toàn bộ công trình. Một hệ thống được thiết kế đúng không chỉ giúp giảm bụi, khí axit, mùi, VOCs hoặc khí độc phát sinh từ sản xuất mà còn hạn chế tình trạng quạt chạy quá tải, tháp xử lý không đạt hiệu suất hoặc phát sinh chi phí hóa chất quá cao.
DOBACO chia sẻ bài viết này nhằm giúp doanh nghiệp, chủ xưởng và đơn vị kỹ thuật hiểu rõ quy trình xác định lưu lượng, phân tích thành phần khí thải, lựa chọn công nghệ và tính chọn thiết bị phù hợp. Nội dung mang tính tham khảo kỹ thuật; hồ sơ thiết kế chính thức vẫn cần dựa trên kết quả khảo sát, quan trắc tại nguồn và yêu cầu pháp lý áp dụng cho từng dự án.

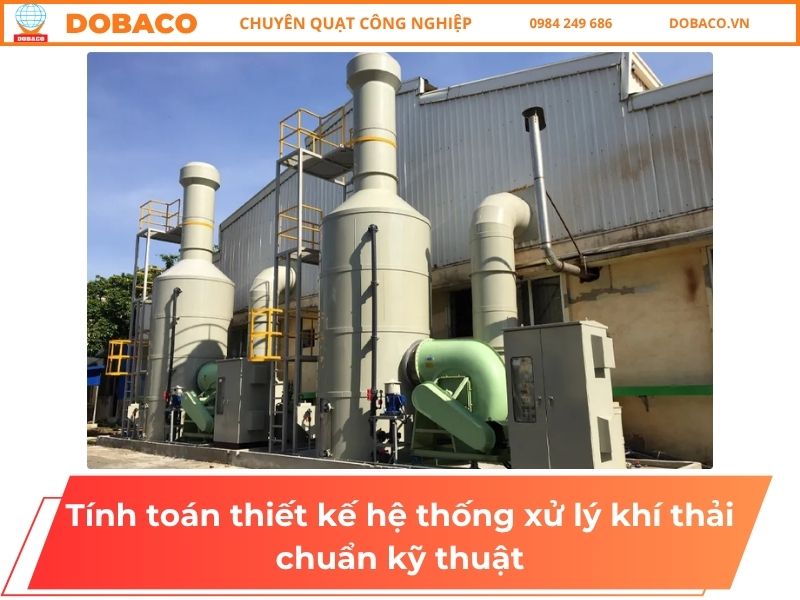

1. Các bước chi tiết để tính toán và thiết kế hệ thống xử lý khí thải
Quy trình tính toán thiết kế hệ thống xử lý khí thải gồm 5 bước chính: xác định lưu lượng khí, phân tích chất ô nhiễm, chọn công nghệ, tính thông số thiết bị và thẩm tra hiệu suất trước khi nghiệm thu.
Một hệ thống không nên được lựa chọn chỉ dựa vào diện tích nhà xưởng hoặc công suất sản xuất trên giấy tờ. Dữ liệu vận hành thực tế có thể thay đổi đáng kể theo ca sản xuất, nguyên liệu đầu vào, nhiệt độ khí, chế độ vận hành máy móc và mức độ thu gom khí tại nguồn.
1.1. Xác định lưu lượng khí thải
Lưu lượng khí thải là thông số nền tảng khi tính toán công suất tháp xử lý, đường ống, quạt hút, bơm tuần hoàn và các thiết bị phụ trợ. Lưu lượng thường được biểu thị theo đơn vị m³/h, Nm³/h hoặc CFM.
Khi khảo sát, cần xác định rõ khí được đo ở điều kiện thực tế hay đã quy đổi về điều kiện tiêu chuẩn. Nếu chỉ biết lưu lượng m³/h nhưng thiếu nhiệt độ, áp suất và độ ẩm, kết quả tính toán có thể sai lệch đáng kể khi lựa chọn thiết bị.
Một số dữ liệu cần thu thập gồm:
- Lưu lượng khí thải nhỏ nhất, trung bình và lớn nhất theo từng ca vận hành.
- Nhiệt độ khí tại vị trí thu gom và trước khi vào thiết bị xử lý.
- Độ ẩm, áp suất, hàm lượng oxy và khả năng có không khí lọt vào đường ống.
- Số lượng điểm hút khí, kích thước chụp hút, chiều dài đường ống và vị trí đặt quạt.
- Chế độ hoạt động đồng thời của các máy móc phát sinh khí thải.
Trong thực tế, hệ thống thường cần tính theo kịch bản vận hành bất lợi nhất thay vì chỉ lấy giá trị trung bình. Ví dụ, một xưởng có nhiều bể hóa chất hoặc máy gia công hoạt động luân phiên có thể không cần cộng toàn bộ lưu lượng danh nghĩa. Tuy nhiên, nếu các nguồn phát thải có khả năng vận hành đồng thời, tổng lưu lượng phải được xác định theo mức tải phù hợp để tránh thiếu công suất hút.
1.2. Phân tích thành phần và nồng độ chất ô nhiễm
Sau khi xác định lưu lượng, bước tiếp theo là lấy mẫu và phân tích thành phần khí thải. Đây là cơ sở để lựa chọn đúng công nghệ xử lý, vật liệu thiết bị và hóa chất sử dụng.
Tùy ngành nghề, khí thải có thể chứa bụi, SO₂, NOx, CO, HCl, HF, NH₃, H₂S, hơi dung môi, VOCs, mùi hoặc hơi axit. Cùng một lưu lượng khí nhưng công nghệ xử lý cho khí chứa bụi sẽ khác với khí chứa dung môi hữu cơ hoặc khí axit.
Dữ liệu phân tích nên thể hiện nồng độ từng chất ô nhiễm theo các trạng thái vận hành khác nhau, không chỉ lấy mẫu trong thời điểm dây chuyền chạy tải thấp. Doanh nghiệp cũng cần lưu ý sự thay đổi của khí thải theo nguyên liệu đầu vào, công đoạn sản xuất và thời gian vận hành.
| Dữ liệu cần có | Ý nghĩa trong thiết kế |
|---|---|
| Lưu lượng khí thải | Xác định kích thước tháp, quạt, đường ống và bơm |
| Nồng độ chất ô nhiễm đầu vào | Tính tải lượng ô nhiễm, lượng hóa chất và hiệu suất cần đạt |
| Nhiệt độ khí | Quyết định vật liệu chế tạo, khả năng làm mát và hiệu quả hấp thụ |
| Độ ẩm khí | Ảnh hưởng đến quá trình hấp thụ, ngưng tụ và nguy cơ ăn mòn |
| Hàm lượng bụi | Quyết định có cần cyclone, buồng lắng hoặc thiết bị lọc sơ bộ hay không |
| Tính cháy nổ của khí | Cần đánh giá an toàn cho VOCs, hơi dung môi và hỗn hợp khí dễ cháy |

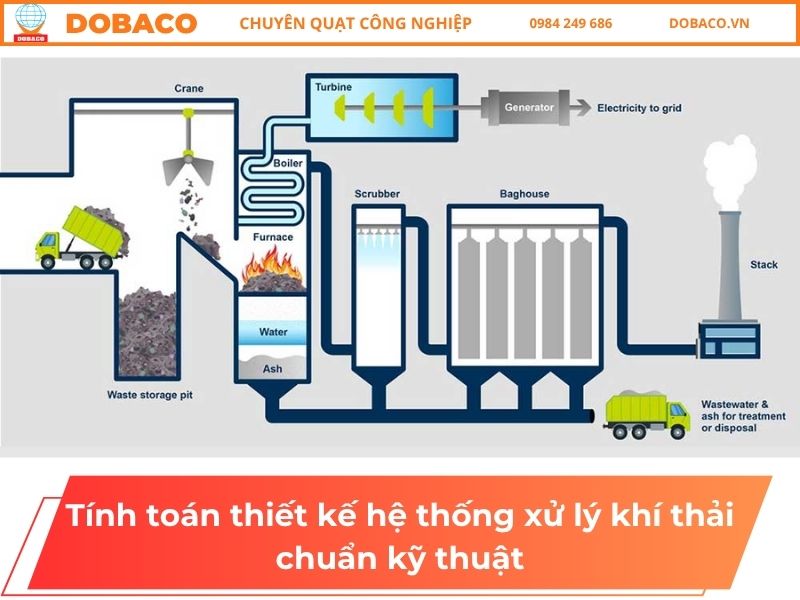

Khi khí thải chứa nhiều thành phần, hệ thống thường phải xử lý theo chuỗi. Chẳng hạn, dòng khí có bụi và hơi axit có thể cần thiết bị tách bụi sơ bộ trước khi đi vào tháp rửa. Điều này giúp hạn chế bám cặn vật liệu đệm, giảm nghẹt đường ống và duy trì hiệu suất hấp thụ.
1.3. Lựa chọn công nghệ xử lý phù hợp
Công nghệ xử lý phải được lựa chọn dựa trên bản chất chất ô nhiễm, nồng độ đầu vào, mục tiêu đầu ra, điều kiện mặt bằng và chi phí vận hành dài hạn. Không có một công nghệ duy nhất phù hợp cho mọi nguồn khí thải.
Đối với bụi khô, phương án phổ biến có thể là cyclone, lọc túi vải hoặc thiết bị lọc bụi tĩnh điện. Với khí axit như SO₂, HCl hoặc HF, tháp rửa khí sử dụng dung dịch kiềm thường là giải pháp được xem xét. Với NOx, phương án có thể là khử xúc tác chọn lọc hoặc khử không xúc tác chọn lọc, tùy điều kiện nhiệt độ và đặc tính nguồn phát sinh. Với VOCs, mùi dung môi hoặc hơi hữu cơ, doanh nghiệp có thể cân nhắc hấp phụ than hoạt tính, ngưng tụ, oxy hóa nhiệt hoặc oxy hóa xúc tác.

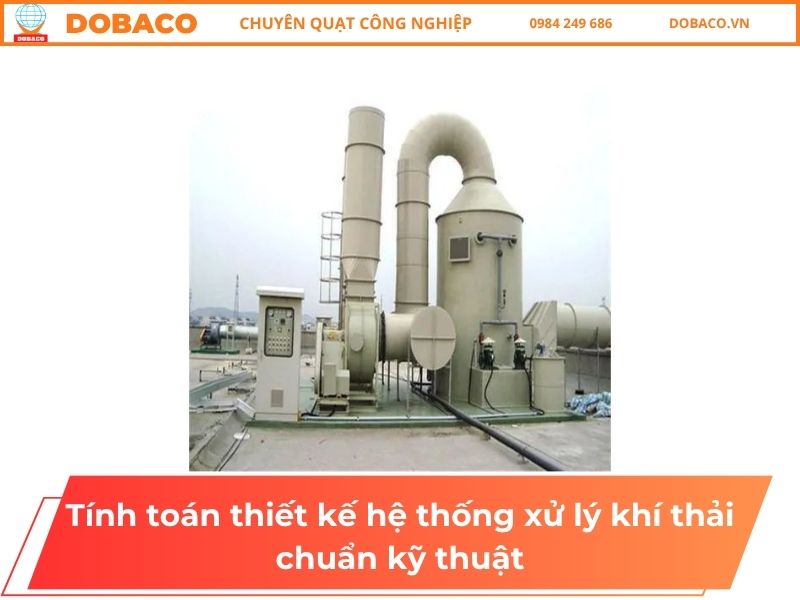

Đối với tháp rửa khí, dạng tháp đệm thường được sử dụng cho quá trình hấp thụ khí vì dung dịch được phân phối trên lớp vật liệu đệm để tạo diện tích tiếp xúc lớn giữa pha khí và pha lỏng. Trong cấu hình ngược chiều, khí đi từ đáy tháp lên còn dung dịch đi từ trên xuống, giúp tăng hiệu quả truyền khối.
Khi lựa chọn công nghệ, cần đánh giá đồng thời các yếu tố sau:
- Hiệu suất loại bỏ cần đạt đối với từng chất ô nhiễm.
- Nhiệt độ khí đầu vào và khả năng cần làm mát trước xử lý.
- Độ ăn mòn của môi trường khí và dung dịch hấp thụ.
- Khả năng tạo nước thải, bùn thải hoặc cặn sau xử lý.
- Diện tích lắp đặt, chiều cao cho phép và đường vận chuyển thiết bị.
- Chi phí điện năng, hóa chất, nước cấp, bảo trì và thay thế vật tư.
- Khả năng kiểm soát tự động bằng pH, lưu lượng dung dịch, áp suất và nhiệt độ.
Một lỗi thường gặp là chỉ tập trung vào giá đầu tư ban đầu. Hệ thống có giá thấp nhưng dùng sai vật liệu, quạt thiếu áp hoặc không có cơ chế tuần hoàn – châm hóa chất phù hợp có thể phát sinh chi phí sửa chữa lớn sau thời gian ngắn vận hành.
1.4. Tính toán các thông số kỹ thuật của hệ thống
Sau khi chốt công nghệ, đơn vị thiết kế cần triển khai tính toán chi tiết cho từng cấu phần. Theo hướng dẫn kỹ thuật về tháp hấp thụ khí axit, các thông số đầu vào quan trọng gồm thành phần dòng khí, nồng độ chất ô nhiễm, hiệu suất xử lý yêu cầu, đặc tính cân bằng hấp thụ và tính chất của dung môi hoặc dung dịch hấp thụ.
Các nhóm thông số chính cần tính gồm:
- Diện tích tiếp xúc khí – lỏng: Với tháp đệm, diện tích tiếp xúc phụ thuộc vào đường kính tháp, chiều cao lớp đệm, loại vật liệu đệm và cách phân phối dung dịch. Nếu phân phối không đều, một phần khí có thể đi tắt qua tháp mà không được xử lý hiệu quả.
- Lưu lượng dung dịch hấp thụ: Lưu lượng dung dịch không thể chọn theo cảm tính. Lưu lượng quá thấp làm giảm khả năng hấp thụ; ngược lại, lưu lượng quá cao sẽ tăng công suất bơm, tăng tổn thất áp suất và có thể gây cuốn nước theo dòng khí.
- Thời gian tiếp xúc và chiều cao tháp: Thời gian khí tiếp xúc với dung dịch cần đủ để diễn ra quá trình hấp thụ hoặc phản ứng hóa học. Chiều cao tháp không chỉ phụ thuộc vào lưu lượng khí mà còn liên quan đến hiệu suất cần đạt, loại khí, loại hóa chất, vật liệu đệm và tốc độ truyền khối.
- Tổn thất áp suất: Toàn bộ hệ thống gồm chụp hút, đường ống, co cút, tháp xử lý, lớp đệm, bộ tách sương và ống khói đều tạo ra tổn thất áp suất. Giá trị này là cơ sở để tính chọn quạt hút.
- Tính chọn quạt hút: Với hệ thống xử lý khí thải, quạt thường phải thắng được tổng trở lực của toàn tuyến. Trong nhiều trường hợp, quạt ly tâm hoặc các dòng quạt công nghiệp có cột áp phù hợp được sử dụng cho tuyến hút khí qua tháp, đường ống và thiết bị xử lý. Công suất quạt cần được xác định theo lưu lượng vận hành, tổng áp suất hệ thống và hiệu suất thực tế của quạt, thay vì chỉ chọn theo công suất motor.
Công thức tham khảo để xác định công suất trục quạt:
P = Q × ΔP / η
Trong đó:
Plà công suất quạt.Qlà lưu lượng khí.ΔPlà tổng tổn thất áp suất của hệ thống.ηlà hiệu suất tổng của quạt và truyền động.
Lựa chọn vật liệu: Môi trường chứa hơi axit, kiềm hoặc nhiệt độ cao có thể yêu cầu vật liệu chống ăn mòn phù hợp như FRP, PP, PVC, thép phủ bảo vệ hoặc vật liệu chuyên dụng khác. Lựa chọn vật liệu cần căn cứ vào thành phần khí, nhiệt độ, nồng độ hóa chất và tuổi thọ mong muốn.
Hệ thống đo lường và điều khiển: Với tháp rửa khí, các thông số nên được theo dõi gồm chênh áp qua tháp, lưu lượng dung dịch, nồng độ hoặc trạng thái dung dịch tuần hoàn, pH, tỷ trọng, lưu lượng cấp bù và xả đáy. Đây là những chỉ báo quan trọng để đánh giá hiệu quả vận hành và phát hiện nguy cơ tắc nghẽn, bám cặn hoặc thiếu hóa chất.
1.5. Thiết kế, thẩm tra và nghiệm thu hệ thống
Giai đoạn cuối cùng là tích hợp các kết quả tính toán thành phương án hoàn chỉnh gồm bản vẽ bố trí, sơ đồ công nghệ, bản vẽ đường ống, thông số thiết bị, hệ thống điện – điều khiển và phương án vận hành.
Hồ sơ thiết kế nên thể hiện rõ:
- Vị trí chụp hút tại từng nguồn phát sinh.
- Kích thước và vật liệu đường ống dẫn khí.
- Vị trí đặt quạt, tháp xử lý, bơm, bồn hóa chất và khu vực bảo trì.
- Phương án thoát nước, thu gom bùn hoặc xử lý nước thải phát sinh.
- Thông số vận hành như lưu lượng khí, cột áp quạt, lưu lượng bơm, pH vận hành và định mức hóa chất.
- Phương án an toàn điện, an toàn hóa chất, chống ăn mòn và phòng ngừa sự cố.
Trong quá trình chạy thử, cần đo lại lưu lượng khí, chênh áp, pH, lượng hóa chất tiêu thụ và nồng độ khí thải đầu ra. Các hệ thống tháp rửa có thể gặp tình trạng phân phối dung dịch không đều, đóng cặn, tắc đường ống, lọt khí, cuốn nước hoặc suy giảm lưu lượng khí nếu không được kiểm soát tốt.
Về tuân thủ pháp lý, doanh nghiệp cần đối chiếu yêu cầu cụ thể trong giấy phép môi trường, quy chuẩn kỹ thuật môi trường áp dụng cho ngành nghề và các văn bản pháp luật hiện hành. Luật Bảo vệ môi trường số 72/2020/QH14 có hiệu lực từ ngày 01/01/2022; Nghị định 08/2022/NĐ-CP hướng dẫn chi tiết một số nội dung của Luật và đã được sửa đổi, bổ sung bởi Nghị định 05/2025/NĐ-CP.
2. Ví dụ tính toán thực tế hệ thống xử lý khí thải SO₂
Với nguồn khí thải 1.000 m³/h chứa 2.000 ppmv SO₂, tải lượng SO₂ ước tính khoảng 5,24 kg/h tại điều kiện giả định. Nếu sử dụng Ca(OH)₂ và đặt mục tiêu loại bỏ 95%, lượng Ca(OH)₂ hoạt tính sơ bộ vào khoảng 6,9 kg/h khi đã tính thêm 20% dư lượng hóa chất.
Ví dụ dưới đây chỉ nhằm minh họa cách tư duy khi tính toán thiết kế hệ thống xử lý khí thải. Số liệu không được sử dụng trực tiếp để chế tạo hoặc lắp đặt vì mỗi dự án có nhiệt độ khí, độ ẩm, nồng độ bụi, hiệu suất hóa chất và yêu cầu đầu ra khác nhau.
2.1. Xác định dữ liệu đầu vào
Giả sử một nguồn khí thải có các thông số:
| Thông số | Giá trị giả định |
|---|---|
| Lưu lượng khí thải | 1.000 m³/h |
| Nhiệt độ tính toán | 25°C |
| Áp suất | 1 atm |
| Nồng độ SO₂ đầu vào | 2.000 ppmv |
| Hiệu suất xử lý mục tiêu | 95% |
| Công nghệ dự kiến | Tháp rửa khí đệm dùng Ca(OH)₂ |
Để thuận tiện cho việc tính toán, ví dụ giả định khí ở trạng thái khô, nhiệt độ 25°C và áp suất 1 atm. Trong điều kiện này, 1 kmol khí chiếm khoảng 24,465 m³.
Nếu đạt hiệu suất 95%, nồng độ SO₂ đầu ra về mặt lý thuyết sẽ giảm từ 2.000 ppmv xuống khoảng 100 ppmv trong điều kiện các thông số khác không đổi. Tuy nhiên, mức đầu ra áp dụng cho dự án thực tế vẫn phải được kiểm tra theo hồ sơ môi trường và yêu cầu quản lý cụ thể của cơ sở.
2.2. Tính tải lượng SO₂ phát sinh
Tổng lưu lượng mol khí:
1.000 / 24,465 = 40,87 kmol/h
Nồng độ SO₂ là 2.000 ppmv, tương đương:
2.000 × 10⁻⁶ = 0,002
Số mol SO₂ phát sinh trong 1 giờ:
40,87 × 0,002 = 0,0817 kmol SO₂/h
Khối lượng phân tử của SO₂ là khoảng 64,06 kg/kmol. Khi đó, tải lượng SO₂:
0,0817 × 64,06 = 5,24 kg SO₂/h
Như vậy, hệ thống cần xử lý khoảng 5,24 kg SO₂ mỗi giờ trong điều kiện giả định. Đây là thông số quan trọng để xác định lượng hóa chất, kích thước thiết bị hấp thụ và chi phí vận hành.
2.3. Tính lượng Ca(OH)₂ cần sử dụng
Phản ứng đơn giản hóa giữa SO₂ và calcium hydroxide có thể biểu diễn như sau:
SO₂ + Ca(OH)₂ → CaSO₃ + H₂O
Theo tỷ lệ phản ứng, 1 mol SO₂ cần xấp xỉ 1 mol Ca(OH)₂.
Khối lượng Ca(OH)₂ lý thuyết để xử lý toàn bộ lượng SO₂:
0,0817 × 74,09 = 6,06 kg Ca(OH)₂/h
Trong thực tế, không nên chỉ sử dụng đúng lượng hóa chất theo lý thuyết vì còn có tổn thất do độ tinh khiết hóa chất, hiệu suất phản ứng, khả năng phân tán dung dịch, cặn bám và chế độ xả đáy.
Giả sử hệ thống đặt mục tiêu xử lý 95% SO₂ và sử dụng thêm 20% lượng Ca(OH)₂ dư:
0,0817 × 95% × 74,09 × 1,20 = 6,90 kg Ca(OH)₂/h
Kết quả này cho thấy lượng Ca(OH)₂ hoạt tính cần cấp sơ bộ là khoảng 6,9 kg/h. Khi sử dụng hóa chất thương mại có độ tinh khiết thấp hơn 100%, lượng cấp thực tế cần được hiệu chỉnh theo hàm lượng hoạt chất.
Ví dụ, nếu Ca(OH)₂ có hàm lượng hoạt tính 90%, lượng hóa chất thương mại có thể cần là:
6,90 / 0,90 = 7,67 kg/h
Ngoài hóa chất, hệ thống cũng cần tính đến lượng nước pha dung dịch, lượng nước cấp bù, lượng xả đáy và phương án xử lý bùn hoặc nước thải phát sinh sau hấp thụ.
2.4. Tính sơ bộ kích thước tháp và thiết bị phụ trợ
Lưu lượng khí 1.000 m³/h tương đương:
1.000 / 3.600 = 0,278 m³/s
Giả sử trong bước tiền thiết kế, vận tốc khí bề mặt qua tháp được chọn ở mức 1,2 m/s sau khi kiểm tra điều kiện ngập lụt vật liệu đệm. Diện tích tiết diện cần thiết sẽ là:
A = 0,278 / 1,2 = 0,232 m²
Đường kính tháp lý thuyết:
D = √(4A / π) ≈ 0,54 m
Từ kết quả này, doanh nghiệp có thể xem xét phương án tháp có đường kính danh nghĩa khoảng 600 mm trong bước dự toán sơ bộ. Tuy nhiên, đường kính cuối cùng phải được kiểm tra lại dựa trên loại vật liệu đệm, lưu lượng dung dịch tuần hoàn, tổn thất áp suất và đường cong ngập lụt của tháp.
Chiều cao lớp đệm không thể xác định chỉ từ lưu lượng khí. Thông số này cần được tính theo hiệu suất yêu cầu, đặc tính hấp thụ SO₂, loại dung dịch kiềm, tỷ lệ khí – lỏng, diện tích tiếp xúc và mô hình truyền khối. Hướng dẫn thiết kế tháp hấp thụ cũng yêu cầu xác định lần lượt điều kiện dòng khí – lỏng, đường kính tháp, chiều cao tháp và tổn thất áp suất qua lớp đệm.
Đối với quạt hút, tổng áp suất cần tính gồm trở lực của:
- Chụp hút.
- Đường ống thẳng.
- Co, tê, van, côn thu hoặc côn mở rộng.
- Tháp rửa khí và lớp vật liệu đệm.
- Bộ tách sương.
- Ống khói.
- Các thiết bị xử lý sơ bộ nếu có.
Từ tổng trở lực, đơn vị thiết kế sẽ lựa chọn quạt ly tâm hoặc dòng quạt công nghiệp có lưu lượng và cột áp phù hợp. Quạt cần được lựa chọn đúng điểm làm việc thực tế để tránh tình trạng lưu lượng thấp, rung lớn, tiêu thụ điện cao hoặc không đủ áp để thắng trở lực toàn hệ thống.
2.5. Thiết kế, chạy thử và đánh giá hiệu quả
Sau bước tính toán, phương án cần được thể hiện bằng bản vẽ bố trí tổng thể, sơ đồ công nghệ, sơ đồ điện điều khiển, bản vẽ đường ống và bảng thông số thiết bị.
Trong giai đoạn chạy thử, doanh nghiệp nên theo dõi các chỉ số gồm:
- Lưu lượng khí qua hệ thống.
- Chênh áp trước và sau tháp.
- pH dung dịch tuần hoàn.
- Mức dung dịch trong bồn.
- Lưu lượng bơm tuần hoàn.
- Lượng hóa chất châm thực tế.
- Hiện tượng đóng cặn, tắc béc phun hoặc bám dính vật liệu đệm.
- Nồng độ SO₂ đầu ra sau xử lý.
Với tháp rửa khí, việc theo dõi chênh áp, lưu lượng dung dịch, pH và trạng thái dung dịch tuần hoàn có ý nghĩa quan trọng trong đánh giá hiệu suất. Nếu chênh áp tăng bất thường, hệ thống có thể bị bám cặn hoặc nghẹt vật liệu đệm; nếu pH tăng hoặc giảm ngoài khoảng vận hành, hiệu quả trung hòa khí axit có thể suy giảm.
Tính toán thiết kế hệ thống xử lý khí thải không chỉ là chọn một tháp xử lý có kích thước lớn hoặc lắp quạt công suất cao. Một phương án hiệu quả cần được xây dựng từ dữ liệu nguồn thải thực tế, tính toán tải lượng ô nhiễm, lựa chọn công nghệ phù hợp, xác định tổn thất áp suất và kiểm soát chặt chẽ trong quá trình vận hành.
Với các dự án có tuyến thu gom khí, đường ống hút và tháp xử lý, việc tính chọn đúng quạt ly tâm hoặc quạt công nghiệp cũng ảnh hưởng trực tiếp đến khả năng vận hành ổn định của toàn bộ hệ thống. DOBACO khuyến nghị doanh nghiệp khảo sát thực tế trước khi đầu tư, đồng thời phối hợp giữa đơn vị môi trường và đơn vị thiết bị để tối ưu hiệu suất xử lý, điện năng và chi phí bảo trì lâu dài.
