Sơ đồ công nghệ xử lý khí thải: Cấu tạo, nguyên lý và cách lựa chọn

Sơ đồ công nghệ xử lý khí thải là cơ sở quan trọng để doanh nghiệp xác định cách thu gom, dẫn khí, xử lý bụi, khử mùi và kiểm soát khí thải trước khi xả ra môi trường. Với các nhà xưởng có phát sinh bụi gỗ, hơi sơn, khí nóng, mùi dung môi, khói hàn hoặc hơi hóa chất, việc lựa chọn sai quy trình có thể khiến hệ thống vận hành tốn điện nhưng hiệu quả lọc lại không đạt như kỳ vọng.

Trong bài viết này, DOBACO sẽ phân tích chi tiết cấu tạo, nguyên lý và các mẫu sơ đồ công nghệ xử lý khí thải phổ biến. Nội dung giúp chủ xưởng, quản lý kỹ thuật và đơn vị thi công có thêm cơ sở để đánh giá giải pháp phù hợp với nguồn phát sinh thực tế.

1. Sơ đồ công nghệ xử lý khí thải là gì?

Sơ đồ công nghệ xử lý khí thải là bản mô tả trình tự xử lý dòng khí từ nguồn phát sinh đến điểm xả cuối cùng. Sơ đồ giúp xác định đúng thiết bị, công suất quạt hút, đường ống, phương án lọc bụi và công nghệ xử lý phù hợp.

Một hệ thống xử lý khí thải hiệu quả không chỉ phụ thuộc vào việc chọn đúng tháp lọc hay thiết bị lọc bụi. Quan trọng hơn, các công đoạn phải được sắp xếp đúng trình tự để dòng khí được thu gom, vận chuyển và xử lý liên tục, hạn chế thất thoát hoặc phát tán ra khu vực làm việc.

1.1. Khái niệm về sơ đồ công nghệ xử lý khí thải

Hiểu đơn giản, sơ đồ công nghệ xử lý khí thải thể hiện “hành trình” của khí thải từ nơi phát sinh đến khi được xử lý và xả ra ngoài. Sơ đồ này thường mô tả bằng mũi tên, ký hiệu thiết bị và các công đoạn liên kết với nhau.

Ví dụ, một hệ thống hút bụi gỗ có thể được bố trí theo luồng:

Máy gia công gỗ → chụp hút → đường ống → cyclone → lọc túi vải → quạt hút → ống khói

Trong khi đó, hệ thống xử lý mùi sơn hoặc hơi dung môi có thể đi theo quy trình:

Buồng phun hoặc khu vực phát sinh hơi → chụp hút → lọc sơ cấp → than hoạt tính → quạt hút → ống khói

Cần phân biệt sơ đồ công nghệ với các loại bản vẽ khác:

• Sơ đồ công nghệ: Thể hiện nguyên lý vận hành và thứ tự các công đoạn xử lý.
• Bản vẽ bố trí thiết bị: Thể hiện vị trí lắp đặt quạt, đường ống, tháp xử lý, tủ điện trong mặt bằng nhà xưởng.
• Bản vẽ thi công: Có kích thước chi tiết, vật liệu, cao độ, điểm treo, mặt bích, cấu tạo giá đỡ và yêu cầu lắp đặt.

Nói cách khác, sơ đồ công nghệ giúp trả lời câu hỏi: “Khí thải đi qua những đâu và được xử lý bằng phương pháp nào?”; còn bản vẽ thi công trả lời câu hỏi: “Lắp đặt thiết bị đó ở đâu và như thế nào?”

1.2. Vai trò của sơ đồ xử lý khí thải trong thiết kế hệ thống

Một sơ đồ đúng giúp doanh nghiệp tránh đầu tư theo cảm tính. Nhiều hệ thống gặp tình trạng quạt chạy mạnh nhưng hút không hiệu quả, khí vẫn thoát ra nhà xưởng hoặc thiết bị lọc nhanh xuống cấp vì công nghệ được lựa chọn không phù hợp với nguồn phát sinh.

Vai trò chính của sơ đồ xử lý khí thải gồm:

• Xác định trình tự xử lý phù hợp với từng loại bụi, mùi hoặc khí độc.
• Làm cơ sở tính toán lưu lượng khí cần hút tại từng điểm phát sinh.
• Hỗ trợ lựa chọn công suất quạt hút, đặc biệt là quạt ly tâm cần tạo đủ áp suất để thắng trở lực của đường ống và thiết bị lọc.
• Hạn chế tình trạng đường ống quá dài, nhiều co gấp hoặc bố trí sai hướng dòng khí.
• Dự toán chi phí đầu tư, chi phí điện năng và chi phí bảo trì hệ thống.
• Hỗ trợ kiểm tra, cải tạo hoặc nâng cấp hệ thống khi công suất sản xuất tăng lên.

Theo tài liệu kỹ thuật về thông gió cục bộ, một hệ thống hút tại nguồn thường gồm chụp hút, đường ống, quạt, thiết bị làm sạch khí và ống xả. Mục tiêu là thu khí ô nhiễm ngay gần vị trí phát sinh trước khi chúng khuếch tán vào khu vực làm việc.

1.3. Các thành phần thường có trong hệ thống xử lý khí thải

Tùy ngành nghề và tính chất khí thải, cấu tạo hệ thống có thể thay đổi. Tuy nhiên, một sơ đồ công nghệ xử lý khí thải cơ bản thường bao gồm các nhóm thiết bị sau:

Trong đó, quạt công nghiệp đóng vai trò tạo động lực cho toàn hệ thống. Nếu quạt không đủ áp suất, khí sẽ không thể đi qua đường ống dài, lớp vật liệu lọc, tháp hấp thụ hoặc thiết bị tách ẩm một cách ổn định.

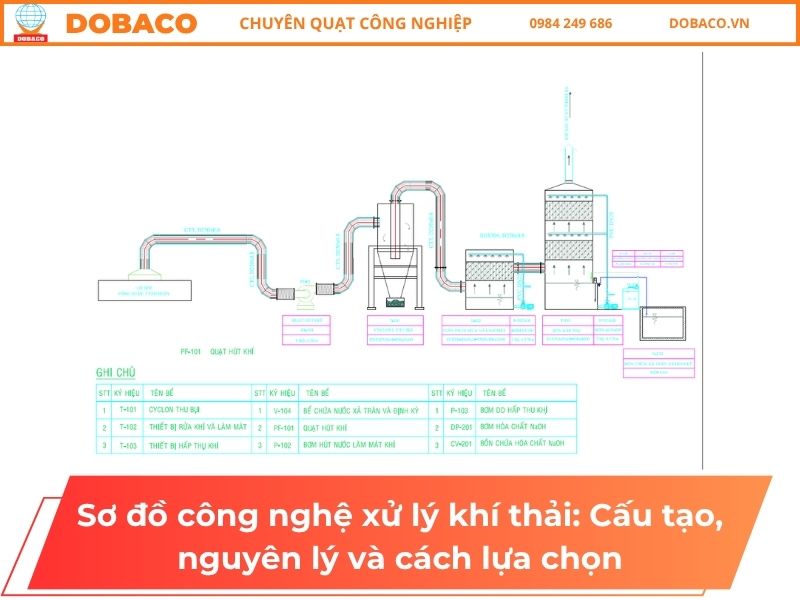

2. Cấu tạo sơ đồ công nghệ xử lý khí thải theo từng công đoạn

Một hệ thống xử lý khí thải thường vận hành theo bốn bước: thu gom tại nguồn, dẫn khí, xử lý bụi hoặc khí ô nhiễm, sau đó hút và xả khí sau xử lý. Mỗi bước đều ảnh hưởng trực tiếp đến hiệu quả chung của hệ thống.

Để hệ thống hoạt động ổn định, các công đoạn cần được thiết kế đồng bộ thay vì chỉ tập trung vào thiết bị lọc cuối cùng. Một tháp hấp thụ tốt vẫn có thể hoạt động kém nếu chụp hút đặt xa nguồn phát sinh hoặc đường ống bị rò rỉ, nhiều co gấp.

2.1. Công đoạn thu gom khí thải tại nguồn

Thu gom tại nguồn là bước đầu tiên và có ý nghĩa quyết định đối với hiệu quả xử lý. Nếu bụi, khí độc hoặc hơi dung môi đã phát tán rộng trong nhà xưởng, hệ thống sẽ phải hút lượng không khí lớn hơn rất nhiều nhưng khả năng kiểm soát lại giảm.

Chụp hút, miệng hút hoặc buồng hút nên được bố trí gần nguồn phát sinh, nhưng vẫn cần đảm bảo không cản trở thao tác sản xuất. Ví dụ:

• Miệng hút đặt gần máy cắt, máy mài hoặc máy chà nhám để thu bụi trực tiếp.
• Buồng hút bố trí tại khu vực pha hóa chất, phun sơn hoặc in ấn.
• Chụp hút phía trên khu vực gia nhiệt, bể hóa chất hoặc lò đốt.
• Hệ thống hút cục bộ đặt tại vị trí phát sinh khói hàn hoặc hơi kim loại.

Nguyên tắc kỹ thuật quan trọng là khí ô nhiễm nên được hút tại hoặc gần nguồn trước khi lan ra không gian làm việc. Các hướng dẫn về thông gió cục bộ cũng nhấn mạnh việc thu gom chất ô nhiễm gần nguồn phát sinh để hạn chế phát tán trong nhà xưởng.

2.2. Công đoạn dẫn khí trong quy trình xử lý khí thải

Sau khi được thu gom, khí thải sẽ đi qua hệ thống đường ống. Đây là phần thường bị đánh giá thấp khi đầu tư, nhưng lại tác động lớn đến lưu lượng hút và áp suất làm việc của quạt.

Một hệ thống đường ống tốt cần đảm bảo:

• Đường đi ngắn và hợp lý để giảm tổn thất áp suất.
• Hạn chế co gấp, đoạn chuyển hướng đột ngột hoặc thay đổi tiết diện quá nhiều.
• Có cửa thăm để vệ sinh, kiểm tra bụi bám hoặc cặn tích tụ.
• Có van điều chỉnh khi hệ thống có nhiều nhánh hút.
• Có gối đỡ, giá treo và mối nối đủ chắc chắn.
• Chọn vật liệu phù hợp với nhiệt độ, tính ăn mòn và đặc tính khí thải.

Với khí nóng, hơi axit hoặc hơi hóa chất, vật liệu đường ống cần được lựa chọn kỹ để hạn chế ăn mòn, biến dạng hoặc rò rỉ. Đối với đường ống hút bụi, cần tính đến khả năng lắng đọng vật liệu trong ống nếu vận tốc gió không phù hợp.

Các tiêu chí như chiều dài đường ống, số lượng co, tiết diện, lưu lượng khí và đặc tính vật liệu được hút đều ảnh hưởng đến lựa chọn quạt và tổn thất áp suất của hệ thống.

2.3. Công đoạn xử lý bụi và khí độc trong hệ thống

Đây là phần cốt lõi của sơ đồ công nghệ xử lý khí thải. Công nghệ phù hợp phụ thuộc vào việc khí thải chứa bụi, hơi dung môi, mùi, khí axit, khí kiềm, khí nóng hay hỗn hợp nhiều thành phần.

Một số thiết bị xử lý thường gặp gồm:

Cyclone tách bụi

Cyclone sử dụng lực ly tâm để tách hạt bụi khỏi dòng khí. Thiết bị này phù hợp để xử lý bụi có kích thước tương đối lớn, bụi thô hoặc bụi vật liệu rời. Cyclone thường được dùng như công đoạn lọc sơ cấp trước khi khí đi qua thiết bị lọc tinh hơn. Tài liệu kỹ thuật cho thấy cyclone chủ yếu được ứng dụng để kiểm soát bụi hạt, đặc biệt với các hạt có kích thước lớn hơn khoảng 10 micromet.

Lọc bụi túi vải hoặc lọc cartridge

Thiết bị lọc túi vải có khả năng giữ lại bụi mịn khi dòng khí đi qua bề mặt vật liệu lọc. Lớp bụi tích tụ trên bề mặt túi lọc cũng góp phần nâng hiệu quả thu bụi, do đó hệ thống cần có cơ chế giũ bụi hoặc làm sạch túi theo chu kỳ phù hợp.

Tháp hấp thụ hoặc tháp rửa khí

Tháp hấp thụ sử dụng dung dịch để tiếp xúc với dòng khí, từ đó loại bỏ một số khí có khả năng hòa tan hoặc phản ứng với dung dịch xử lý. Công nghệ này thường được cân nhắc cho khí có tính axit, kiềm, khí có mùi hoặc một số hơi hóa chất.

Thiết bị rửa khí ướt có thể được sử dụng để xử lý cả bụi và khí axit, nhưng hiệu quả thực tế phụ thuộc vào cấu tạo tháp, lưu lượng khí, lưu lượng dung dịch, loại hóa chất và chế độ vận hành.

Tháp than hoạt tính

Than hoạt tính hoạt động theo nguyên lý hấp phụ, thường phù hợp với các dòng khí chứa mùi, một số hợp chất hữu cơ bay hơi hoặc khí có nồng độ thấp đến trung bình. Tuy nhiên, than cần được kiểm tra và thay thế hoặc hoàn nguyên đúng thời điểm để tránh hiện tượng bão hòa làm giảm hiệu quả xử lý.

Công nghệ oxy hóa nhiệt hoặc oxy hóa xúc tác

Với dòng khí chứa hợp chất hữu cơ bay hơi ở điều kiện phù hợp, công nghệ oxy hóa nhiệt có thể được cân nhắc. Nguyên lý là oxy hóa các chất ô nhiễm hữu cơ trong điều kiện nhiệt độ cao để chuyển chúng thành các sản phẩm ổn định hơn. Giải pháp này đòi hỏi đánh giá kỹ về nhiệt độ, nồng độ khí, mức tiêu thụ năng lượng và yêu cầu an toàn trước khi lựa chọn.

2.4. Công đoạn quạt hút và xả khí sau xử lý

Sau khi khí đi qua các thiết bị xử lý, quạt hút sẽ tạo lực hút và duy trì dòng khí xuyên suốt hệ thống. Trong nhiều công trình, quạt được bố trí sau thiết bị lọc để làm việc với khí đã được xử lý sơ bộ, giúp giảm bụi bám vào cánh quạt.

Quạt cần được tính toán dựa trên:

• Lưu lượng khí cần hút.
• Tổng chiều dài đường ống.
• Số lượng co, van, nhánh rẽ và đoạn thu hẹp.
• Trở lực của cyclone, túi lọc, than hoạt tính hoặc tháp hấp thụ.
• Nhiệt độ, độ ẩm và tính ăn mòn của khí.
• Khả năng dự phòng khi mở rộng công suất trong tương lai.

Đối với hệ thống có trở lực lớn, quạt ly tâm thường là lựa chọn phù hợp hơn quạt thông gió thông thường vì có khả năng tạo áp suất cao hơn. Tuy nhiên, quạt quá lớn cũng có thể gây lãng phí điện, tạo tiếng ồn hoặc làm tăng tốc độ khí quá mức trong một số thiết bị lọc.

Ống khói cần được đặt ở vị trí phù hợp với mặt bằng công trình, hướng gió, khu vực lấy gió tươi và yêu cầu môi trường tại địa phương. Việc xác định chiều cao, vị trí xả và cấu tạo ống khói nên dựa trên hồ sơ thiết kế và điều kiện thực tế, không nên áp dụng máy móc một mẫu chung cho mọi nhà xưởng.

3. Các mẫu sơ đồ công nghệ xử lý khí thải phổ biến

Không có một mẫu sơ đồ xử lý khí thải duy nhất phù hợp với mọi nhà xưởng. Mỗi ngành cần lựa chọn công nghệ dựa trên loại chất ô nhiễm, lưu lượng, nhiệt độ, độ ẩm, diện tích lắp đặt và chi phí vận hành.

Dưới đây là các mẫu sơ đồ công nghệ xử lý khí thải phổ biến để doanh nghiệp tham khảo. Đây không phải là bản thiết kế áp dụng trực tiếp mà là cơ sở ban đầu để hình dung hướng xử lý phù hợp.

3.1. Sơ đồ xử lý bụi công nghiệp bằng cyclone và lọc túi vải

Mẫu này phù hợp với nhà xưởng phát sinh bụi gỗ, bụi mùn cưa, bụi xi măng, bụi nhựa, bụi kim loại, bụi thức ăn chăn nuôi hoặc bụi vật liệu rời.

Luồng công nghệ tham khảo:

Nguồn phát sinh bụi → chụp hút → đường ống → cyclone → lọc túi vải → quạt hút → ống khói

Trong sơ đồ này:

• Cyclone giúp tách bớt bụi có kích thước lớn.
• Lọc túi vải tiếp tục giữ lại bụi mịn.
• Quạt hút tạo lực kéo khí qua toàn bộ hệ thống.
• Ống khói dẫn khí sau xử lý đến vị trí xả phù hợp.

Ưu điểm của phương án này là xử lý được lượng bụi lớn, dễ bố trí cho các xưởng gia công vật liệu khô. Tuy nhiên, doanh nghiệp cần lên kế hoạch giũ bụi, thu gom bụi sau lọc và kiểm tra tình trạng túi lọc định kỳ.

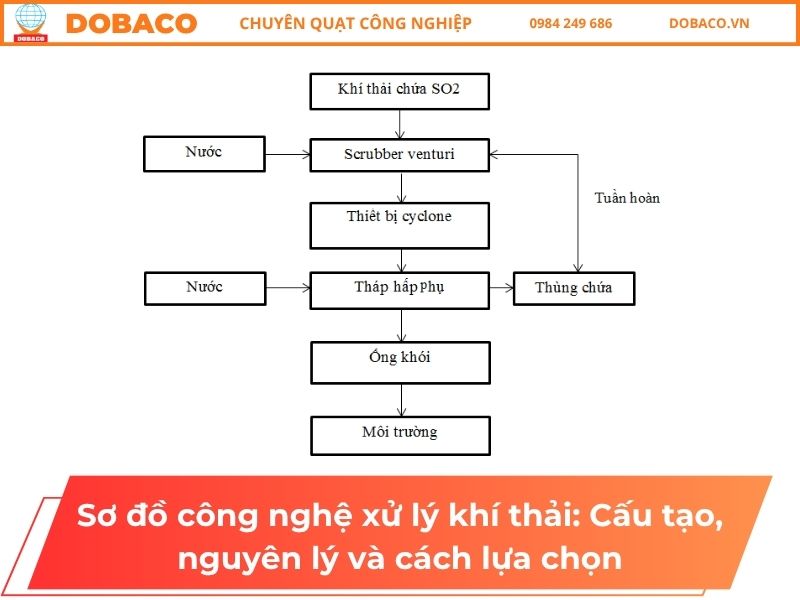

3.2. Sơ đồ công nghệ xử lý khí thải bằng tháp hấp thụ

Sơ đồ này phù hợp khi khí thải chứa hơi hóa chất, khí có tính axit, kiềm hoặc các chất có khả năng hòa tan, phản ứng với dung dịch xử lý.

Luồng công nghệ tham khảo:

Nguồn phát sinh khí → chụp hút → đường ống → tháp rửa khí → tách ẩm → quạt hút → ống khói

Trong quá trình vận hành, khí thải tiếp xúc với dung dịch trong tháp hấp thụ. Tùy thành phần khí, đơn vị thiết kế sẽ lựa chọn loại dung dịch, vật liệu đệm, bơm tuần hoàn và chế độ kiểm soát phù hợp.

Một hệ thống tháp hấp thụ vận hành ổn định cần theo dõi các thông số như chênh áp, lưu lượng dung dịch, pH, tình trạng bơm tuần hoàn và mức độ đóng cặn trong tháp. Đây cũng là các chỉ số thường được sử dụng để đánh giá hoạt động của thiết bị rửa khí.

3.3. Sơ đồ xử lý mùi và hơi dung môi bằng than hoạt tính

Phương án này thường được cân nhắc tại khu vực có mùi sơn, mùi mực in, keo dán, dung môi, hơi hóa chất hữu cơ hoặc mùi phát sinh từ quy trình sản xuất.

Luồng công nghệ tham khảo:

Nguồn phát sinh mùi → chụp hút → lọc sơ cấp → tháp than hoạt tính → quạt hút → ống khói

Lọc sơ cấp có vai trò loại bỏ bụi hoặc tạp chất trước khi khí đi vào lớp than. Điều này giúp hạn chế bụi bám làm giảm diện tích tiếp xúc và kéo dài thời gian sử dụng của vật liệu hấp phụ.

Than hoạt tính không phải là giải pháp “lắp một lần dùng mãi”. Hiệu quả của hệ thống phụ thuộc vào nồng độ đầu vào, lưu lượng khí, độ ẩm, nhiệt độ, thời gian tiếp xúc và tình trạng bão hòa của than. Các chỉ số như nồng độ khí đầu ra, chênh áp, nhiệt độ lớp than và độ ẩm dòng khí có thể được dùng để theo dõi hiệu suất vận hành.

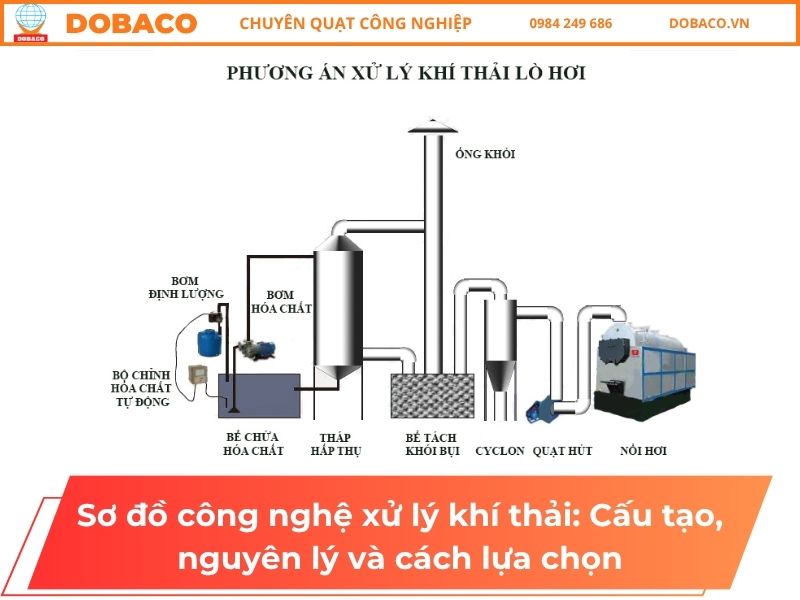

3.4. Sơ đồ xử lý khí thải lò hơi và khí nóng

Khí thải từ lò hơi, buồng đốt hoặc thiết bị gia nhiệt thường có nhiệt độ cao, có thể kèm theo bụi, tro, khí axit hoặc các sản phẩm cháy. Do đó, sơ đồ xử lý thường cần nhiều công đoạn hơn so với hệ thống hút bụi thông thường.

Luồng công nghệ tham khảo:

Nguồn khí nóng → thiết bị giảm nhiệt → tách bụi sơ cấp → lọc bụi hoặc tháp rửa khí → quạt hút áp cao → ống khói

Khi thiết kế hệ thống cho khí nóng, cần lưu ý:

• Vật liệu ống dẫn và thiết bị có chịu được nhiệt độ vận hành hay không.
• Khí có chứa hơi ẩm hoặc thành phần gây ăn mòn hay không.
• Nhiệt độ khí trước khi đi vào túi lọc có nằm trong giới hạn làm việc của vật liệu lọc hay không.
• Quạt hút có đủ áp suất và khả năng làm việc trong điều kiện nhiệt độ cao hay không.
• Hệ thống có cần giảm nhiệt hoặc xử lý tro bụi trước khi qua thiết bị lọc tinh hay không.

Với các hệ thống có khí nóng hoặc thành phần khí phức tạp, doanh nghiệp không nên chọn giải pháp chỉ dựa vào sơ đồ mẫu. Cần có dữ liệu về nhiệt độ, lưu lượng, thành phần bụi, độ ẩm và đặc tính khí trước khi quyết định công nghệ.

3.5. Cách chọn sơ đồ công nghệ xử lý khí thải theo nguồn phát sinh

Để chọn đúng công nghệ, doanh nghiệp nên đánh giá tối thiểu năm nhóm thông tin sau:

Loại chất ô nhiễm

Cần xác định khí thải chủ yếu là bụi, khí axit, khí kiềm, hơi dung môi, mùi, khói hàn, khí nóng hay hỗn hợp nhiều thành phần. Mỗi nhóm chất ô nhiễm sẽ phù hợp với công nghệ xử lý khác nhau.

Lưu lượng khí thải

Lưu lượng quyết định kích thước đường ống, công suất quạt hút, tiết diện thiết bị lọc và kích thước tháp xử lý. Lưu lượng càng lớn thì chi phí đầu tư và điện năng vận hành càng cần được tính toán kỹ.

Nhiệt độ và độ ẩm

Khí nóng có thể ảnh hưởng đến vật liệu lọc, quạt hút và đường ống. Khí có độ ẩm cao có thể làm bụi bết dính, gây đóng cặn hoặc làm giảm hiệu quả của một số vật liệu hấp phụ.

Tính ăn mòn

Nếu khí thải chứa hơi hóa chất hoặc khí có tính axit, kiềm, vật liệu chế tạo thiết bị phải có khả năng chống ăn mòn phù hợp. Nếu chọn sai vật liệu, hệ thống có thể nhanh xuống cấp hoặc rò rỉ khí.

Mặt bằng và chi phí vận hành

Không phải nhà xưởng nào cũng có đủ diện tích cho tháp xử lý lớn hoặc cụm lọc nhiều tầng. Vì vậy, phương án tốt không chỉ là phương án xử lý được khí thải mà còn phải phù hợp với mặt bằng, ngân sách đầu tư, chi phí điện năng và khả năng bảo trì lâu dài.

4. Lưu ý khi thiết kế sơ đồ công nghệ xử lý khí thải

Sai lầm phổ biến nhất khi đầu tư hệ thống xử lý khí thải là chọn thiết bị theo giá mà không khảo sát nguồn phát sinh. Một sơ đồ hiệu quả cần dựa trên dữ liệu thực tế, khả năng vận hành và kế hoạch bảo trì lâu dài.

Nhiều hệ thống có đầy đủ quạt, đường ống và tháp lọc nhưng vẫn hoạt động không hiệu quả. Nguyên nhân thường không nằm ở một thiết bị riêng lẻ mà đến từ việc toàn bộ sơ đồ không được tính toán đồng bộ.

4.1. Những sai lầm thường gặp khi thiết kế hệ thống xử lý khí thải

Chọn thiết bị theo giá thấp thay vì theo đặc tính khí thải

Một tháp hấp thụ không thể thay thế hoàn toàn hệ thống than hoạt tính trong mọi trường hợp. Tương tự, cyclone không phải là giải pháp phù hợp để xử lý mọi loại bụi mịn. Việc lựa chọn công nghệ cần bắt đầu từ việc xác định đúng nguồn phát sinh.

Tính thiếu lưu lượng khí hoặc áp suất quạt

Quạt hút được chọn theo lưu lượng và tổng trở lực hệ thống, không chỉ dựa vào kích thước miệng hút. Nếu quạt thiếu áp, khí không thể đi qua các công đoạn lọc. Nếu quạt quá lớn, hệ thống có thể tiêu tốn điện năng và tạo tiếng ồn không cần thiết.

Bố trí đường ống quá dài hoặc quá nhiều co gấp

Đường ống nhiều co, thay đổi tiết diện đột ngột hoặc bố trí vòng vèo sẽ làm tăng tổn thất áp suất. Điều này khiến quạt phải làm việc nặng hơn và hiệu quả hút tại điểm phát sinh có thể suy giảm.

Không dự tính phương án vệ sinh và bảo trì

Nếu không có cửa thăm, điểm xả bụi, van điều chỉnh hoặc vị trí kiểm tra phù hợp, việc bảo trì sau này sẽ rất khó khăn. Hệ thống có thể giảm hiệu suất dần nhưng không được phát hiện kịp thời.

Bỏ qua khả năng mở rộng công suất

Khi doanh nghiệp tăng số lượng máy móc hoặc mở rộng khu vực sản xuất, hệ thống cũ có thể không còn đủ lưu lượng. Vì vậy, ngay từ đầu cần cân nhắc phương án dự phòng hoặc khả năng mở rộng trong tương lai.

4.2. Lưu ý vận hành và bảo trì sơ đồ xử lý khí thải

Bảo trì là yếu tố quyết định tuổi thọ và hiệu quả lâu dài của hệ thống. Một hệ thống được thiết kế đúng nhưng không được kiểm tra định kỳ vẫn có thể giảm hiệu suất nhanh chóng.

Doanh nghiệp nên xây dựng lịch bảo trì với các nội dung cơ bản:

• Kiểm tra độ rung, nhiệt độ ổ trục và tiếng ồn bất thường của quạt hút.
• Theo dõi chênh áp trước và sau thiết bị lọc.
• Kiểm tra tình trạng rò rỉ tại mặt bích, mối nối và đường ống.
• Vệ sinh hoặc thay túi lọc khi có dấu hiệu giảm lưu lượng.
• Kiểm tra bơm tuần hoàn, đường ống nước và đầu phun trong tháp hấp thụ.
• Theo dõi pH, mức dung dịch và tình trạng đóng cặn trong tháp rửa khí.
• Kiểm tra mức độ bão hòa của than hoạt tính.
• Ghi chép dữ liệu vận hành để phát hiện xu hướng giảm hiệu quả.

Với tháp rửa khí, các thông số như chênh áp, lưu lượng dung dịch và pH có thể phản ánh tình trạng vận hành của thiết bị. Với hệ thống than hoạt tính, việc theo dõi nồng độ khí đầu ra, chênh áp và điều kiện lớp than giúp nhận biết thời điểm cần bảo trì hoặc thay vật liệu.

4.3. Khi nào nên liên hệ đơn vị tư vấn thiết kế hệ thống xử lý khí thải?

Doanh nghiệp nên liên hệ đơn vị chuyên môn khi gặp một trong các tình huống sau:

• Chưa xác định rõ khí thải chứa những thành phần nào.
• Nhà xưởng có mùi, bụi hoặc khói phát tán dù đã lắp quạt hút.
• Hệ thống hiện tại hút yếu, tiếng ồn lớn hoặc tốn điện.
• Túi lọc nhanh hỏng, than hoạt tính nhanh bão hòa hoặc tháp hấp thụ thường xuyên đóng cặn.
• Cần cải tạo hệ thống cũ khi mở rộng sản xuất.
• Cần tính toán lại quạt hút, đường ống hoặc công suất thiết bị lọc.
• Cần bố trí lại hệ thống cho phù hợp với mặt bằng nhà xưởng mới.

Một đơn vị tư vấn có kinh nghiệm sẽ không chỉ đưa ra báo giá thiết bị, mà cần khảo sát nguồn phát sinh, đo đạc các thông số cần thiết, đánh giá mặt bằng và đề xuất sơ đồ công nghệ xử lý khí thải phù hợp với điều kiện vận hành thực tế.

Tham khảo thêm các sản phẩm của DOBACO

Quạt ly tâm: Hiệu suất cao, độ ồn thấp, phù hợp cho hệ thống thông gió công nghiệp, xử lý khí thải, và hệ thống điều hòa trung tâm.

 Xem chi tiết: quạt ly tâm

Quạt hướng trục: Thiết kế nhỏ gọn, lưu lượng gió lớn, lý tưởng cho các không gian cần làm mát nhanh như nhà xưởng, hầm mỏ, nhà kho.

 Xem chi tiết: quạt hướng trục

5. FAQ về sơ đồ công nghệ xử lý khí thải

 Sơ đồ xử lý khí thải phải được thiết kế theo từng nguồn phát sinh cụ thể. Không nên áp dụng một mẫu duy nhất cho mọi loại nhà xưởng, vì bụi, mùi, khí axit, hơi dung môi và khí nóng cần công nghệ xử lý khác nhau.

5.1. Sơ đồ công nghệ xử lý khí thải có bắt buộc giống nhau cho mọi nhà xưởng không?

Không. Mỗi nhà xưởng có đặc tính phát sinh khí thải khác nhau về lưu lượng, nhiệt độ, độ ẩm, nồng độ bụi, thành phần khí và diện tích lắp đặt. Vì vậy, sơ đồ công nghệ xử lý khí thải cần được điều chỉnh theo điều kiện thực tế thay vì sao chép nguyên mẫu từ công trình khác.

5.2. Hệ thống xử lý khí thải gồm những thiết bị nào?

Một hệ thống cơ bản thường có chụp hút, đường ống dẫn khí, thiết bị lọc bụi hoặc tháp xử lý, quạt hút, tủ điều khiển và ống khói. Một số hệ thống có thể bổ sung bơm tuần hoàn, bồn chứa dung dịch, thiết bị tách ẩm, van điều chỉnh hoặc cảm biến giám sát.

5.3. Nên dùng tháp hấp thụ hay than hoạt tính để xử lý khí thải?

Tháp hấp thụ phù hợp với một số dòng khí có thể hòa tan hoặc phản ứng với dung dịch xử lý. Than hoạt tính thường phù hợp với dòng khí có mùi, hơi dung môi hoặc một số hợp chất hữu cơ bay hơi ở điều kiện thích hợp.

Trong nhiều trường hợp, hai công nghệ có thể được kết hợp theo nhiều tầng xử lý. Quyết định cuối cùng cần dựa trên thành phần khí thải, nồng độ, lưu lượng, độ ẩm và yêu cầu đầu ra.

5.4. Sơ đồ xử lý bụi công nghiệp có cần quạt hút công suất lớn không?

Không phải cứ quạt công suất lớn là hệ thống sẽ hút hiệu quả. Công suất quạt cần được tính dựa trên lưu lượng khí cần hút và tổng trở lực của toàn bộ hệ thống, bao gồm chụp hút, đường ống, co nối, thiết bị lọc, tháp xử lý và ống khói.

Trong hệ thống có nhiều thiết bị lọc hoặc đường ống dài, quạt ly tâm thường cần được lựa chọn với áp suất phù hợp để duy trì lưu lượng ổn định.

5.5. Bao lâu cần bảo trì hệ thống xử lý khí thải?

Tần suất bảo trì phụ thuộc vào công nghệ và cường độ vận hành. Nhà xưởng có lượng bụi lớn có thể cần kiểm tra túi lọc, cyclone hoặc đường ống thường xuyên hơn. Hệ thống tháp hấp thụ cần theo dõi dung dịch tuần hoàn, pH, bơm và đầu phun. Hệ thống than hoạt tính cần kiểm tra tình trạng bão hòa của vật liệu.

Doanh nghiệp nên xây dựng lịch kiểm tra theo tuần, tháng và quý thay vì chỉ xử lý khi hệ thống đã có dấu hiệu hút yếu hoặc phát sinh mùi.

5.6. Có thể cải tạo sơ đồ công nghệ xử lý khí thải cũ không?

Có. Nhiều hệ thống cũ vẫn có thể cải tạo bằng cách thay quạt, bổ sung thiết bị lọc, bố trí lại đường ống, lắp thêm van điều chỉnh hoặc thay đổi công nghệ xử lý chính.

Trước khi cải tạo, cần khảo sát hiện trạng, đo lưu lượng hút, đánh giá áp suất quạt, kiểm tra đường ống, xác định điểm rò rỉ và phân tích nguyên nhân khiến hệ thống chưa đạt hiệu quả. Việc cải tạo theo dữ liệu thực tế thường giúp tiết kiệm chi phí hơn so với thay mới toàn bộ hệ thống.

Sơ đồ công nghệ xử lý khí thải là nền tảng để doanh nghiệp xây dựng hệ thống thu gom, lọc bụi, khử mùi và xử lý khí độc hiệu quả. Một sơ đồ phù hợp cần bắt đầu từ việc hiểu rõ nguồn phát sinh, sau đó lựa chọn đúng chụp hút, đường ống, thiết bị xử lý, quạt hút và phương án xả khí.

Thay vì chọn thiết bị theo giá hoặc theo mẫu có sẵn, doanh nghiệp nên ưu tiên khảo sát thực tế, tính toán lưu lượng, áp suất, đặc tính khí thải và chi phí vận hành lâu dài. Điều này giúp hệ thống hoạt động ổn định hơn, hạn chế phát sinh bụi mùi trong nhà xưởng và tối ưu ngân sách đầu tư.
