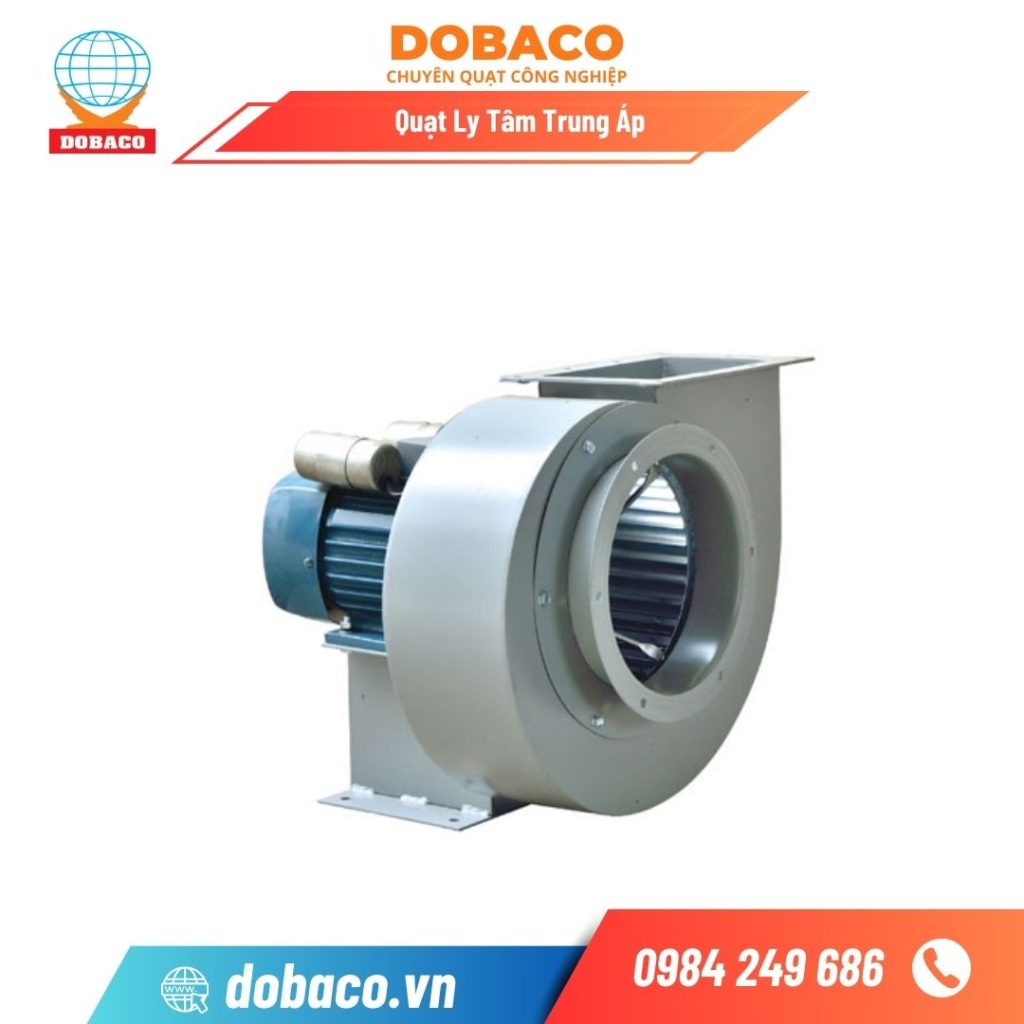

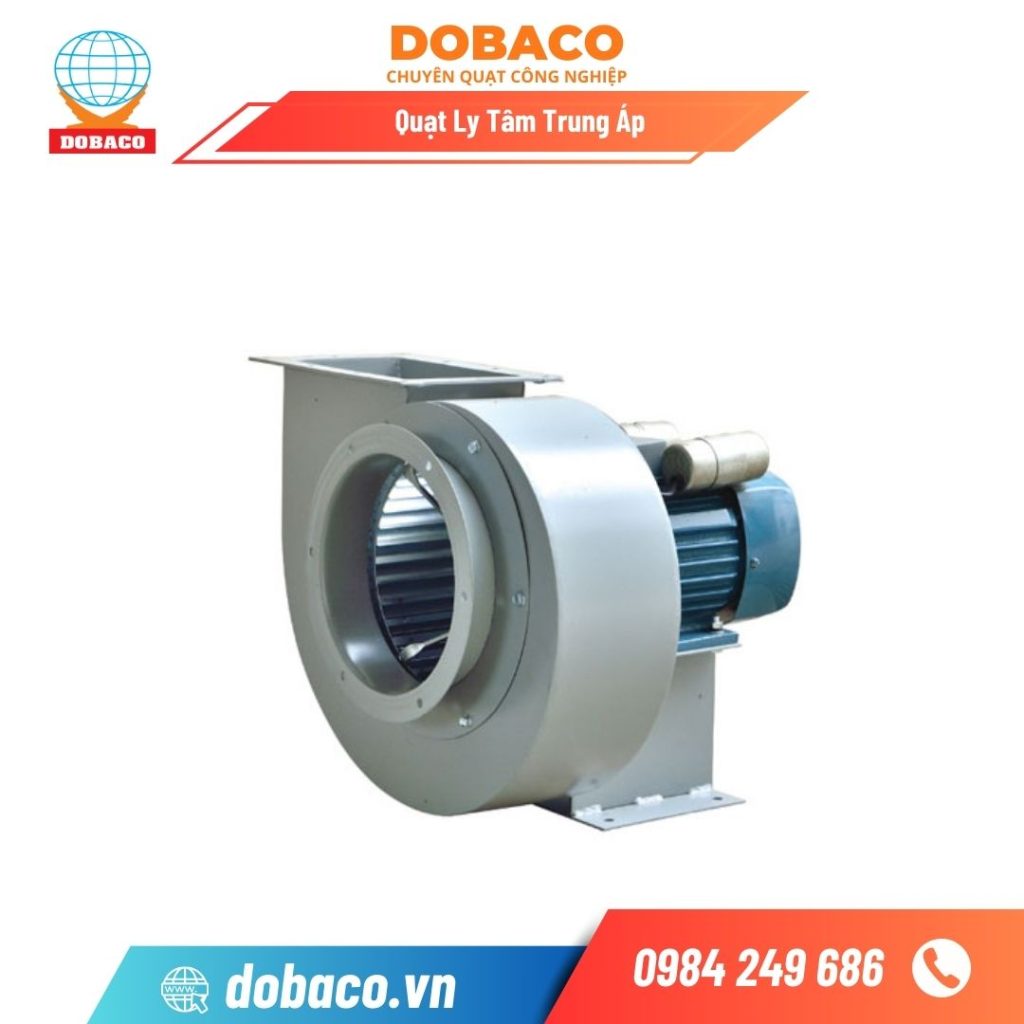

Quạt ly tâm trung áp DOBACO là giải pháp quạt công nghiệp cân bằng hoàn hảo giữa lưu lượng lớn và cột áp ổn định, phù hợp cho hệ hút bụi – thông gió – cấp/thoát khí đường ống trung bình–dài. Thiết kế cánh Backward hiệu suất cao, vận hành êm, dễ tích hợp VFD giúp tiết kiệm 15–30% điện (tùy ứng dụng).
DOBACO cung cấp nhiều model và vật liệu để bạn tối ưu chi phí và độ bền.
Quạt ly tâm trung áp là gì?
Quạt ly tâm trung áp là loại quạt công nghiệp tạo gió bằng lực ly tâm, có cột áp làm việc trung bình (thường khoảng 600–2.500 Pa, tùy model), cân bằng giữa lưu lượng lớn và khả năng vượt trở lực của đường ống, bộ lọc, thiết bị xử lý khí.
Khi nào chọn trung áp?
-
Tuyến ống trung bình–dài có co–tê–van, bộ lọc/cyclone/baghouse/cartridge gây ΔP đáng kể.
-
Ứng dụng cần lưu lượng ổn định hơn quạt thấp áp nhưng không quá “gắt” như quạt cao áp.
Ứng dụng điển hình
-
Hệ thống hút bụi (gỗ, cơ khí, xi măng): qua cyclone + baghouse/cartridge.
-
Hút mùi/khí thải sơn, hóa chất nhẹ; scrubber/than hoạt tính.
-
Cấp gió tươi/AHU/FCU, cấp gió đốt lò, thông gió nhà xưởng.
So với quạt khác
-
Thấp áp (<600 Pa): êm, tiết kiệm nhưng khó vượt ΔP cao.
-
Cao áp (>2.500 Pa): thắng trở lực rất mạnh nhưng ồn & tốn điện hơn.
-
Trung áp: cân bằng Q–Pa, đa dụng nhất cho hệ ống + lọc ở nhà xưởng.
Đặc điểm của Quạt Ly Tâm Trung Áp
- Cấu tạo: Quạt ly tâm có cấu tạo bao gồm một bộ phận quay gọi là ‘impeller’ hoặc ‘rotor’, được thiết kế để hút không khí vào trục của quạt và đẩy nó ra theo hướng vuông góc với trục thông qua lực ly tâm.
- Hiệu quả: Quạt ly tâm trung áp cung cấp một lượng áp suất tốt để vượt qua lực cản trong các hệ thống đường ống hoặc kênh dẫn không khí, trong khi vẫn duy trì lưu lượng không khí ổn định.
- Ứng dụng: Được sử dụng rộng rãi trong các hệ thống HVAC (sưởi, thông gió và điều hòa không khí), các hệ thống xử lý và lọc không khí, cũng như trong các quá trình công nghiệp đòi hỏi sự di chuyển không khí hoặc khí qua một khoảng cách dài hoặc qua các hệ thống có nhiều lượt gấp khúc.
Lợi ích
- Đa dụng: Quạt ly tâm trung áp có thể được sử dụng cho nhiều loại ứng dụng khác nhau từ thông gió nhẹ cho đến xử lý không khí trong môi trường công nghiệp nặng.
- Độ bền cao: Thiết kế chắc chắn và khả năng vận hành ổn định làm tăng tuổi thọ của quạt, đặc biệt trong các môi trường khắc nghiệt.
- Hiệu quả năng lượng: Có thể được thiết kế để tiết kiệm năng lượng, giúp giảm chi phí vận hành.
Quạt ly tâm trung áp là một giải pháp hiệu quả để đáp ứng nhu cầu về thông gió và xử lý không khí trong nhiều ngành công nghiệp và ứng dụng thương mại.
Thông số kỹ thuật:
|
Model
|
Tốc độ
|
Công suất
|
Lưu lượng
|
Cột áp
|
|
Spell
|
Power
|
Volume
|
Pressure
|
|
|
(Vòng/phút)
|
(Kw)
|
(m3/h)
|
(Pa)
|
|
|
DBH-CF-3.8A,D
|
750-1000-1450
|
1.5-2.2-4
|
4250-9300
|
1450-970
|
|
DBH-CF-4.0A,D
|
750-1000-1450
|
5300-9500
|
1460-960
|
|
|
DBH-CF-4.5A,D
|
750-1000-1450
|
2.2-4-5.5
|
6200-10300
|
1550-1120
|
|
DBH-CF-5.0A,D
|
750-1000-1450
|
2.2-5.5-7.5
|
6800-12900
|
1630-1170
|
|
DBH-CF-5.6A,D
|
750-1000-1450
|
3-5.5-7.5
|
7400-13400
|
1690-1230
|
|
DBH-CF-6.3A,D
|
750-1000-1450
|
5.5-7.5-11
|
9290-18850
|
1820-1380
|
|
DBH-CF-7.0A,D
|
750-1000-1450
|
5.5-7.5-15
|
9800-21300
|
2080-1490
|
|
DBH-CF-8.0 D
|
750-1000-1450
|
7.5-11-18.5
|
11320-21900
|
2230-1750
|
|
DBH-CF-9.0 D
|
750-1000-1450
|
15-18.5-22
|
17200-25300
|
2550-1840
|
|
DBH-CF-10 D
|
750-1000-1450
|
15-22-30
|
15000-29800
|
2710-2150
|
|
DBH-CF-11 D
|
750-1000-1450
|
18.5-30-45
|
17000-40200
|
3260-2350
|
|
DBH-CF-12 D
|
750-1000-1450
|
22-37-55
|
18400-44500
|
3470-2580
|
|
DBH-CF-14 D
|
750-1000-1450
|
37-45-75
|
28100-56300
|
3690-2830
|
|
DBH-CF-16 D
|
750-1000-1450
|
45-75-110
|
29200-68500
|
4210-3310
|
Ghi chú Model:
- A-Truyền động trực tiếp.
- D-Truyền động gián tiếp
Kiểu truyền động trực tiếp
- Tuỳ theo mục đích và nhu cầu sử dụng quạt gió với cùng đặc tính kỹ thuật như nhau có thể lắp theo 2 dạng truyền động : trực tiếp hoặc gián tiếp thông qua khớp nối cứng hoặc dây đai.Hướng gió đầu đẩy từ 0-3600
Kiểu truyền động gián tiếp
- Dùng để hút bụi tại các máy gia công như: máy mài, máy cắt, máy bào các nguyên vật liệu nhẹ. Ngoài ra, quạt ly tâm còn dùng để thông gió tầng hầm hoặc những nơi không thể lắp quạt thông gió trực tiếp.
Cấu tạo và nguyên lý hoạt động Quạt ly tâm trung áp

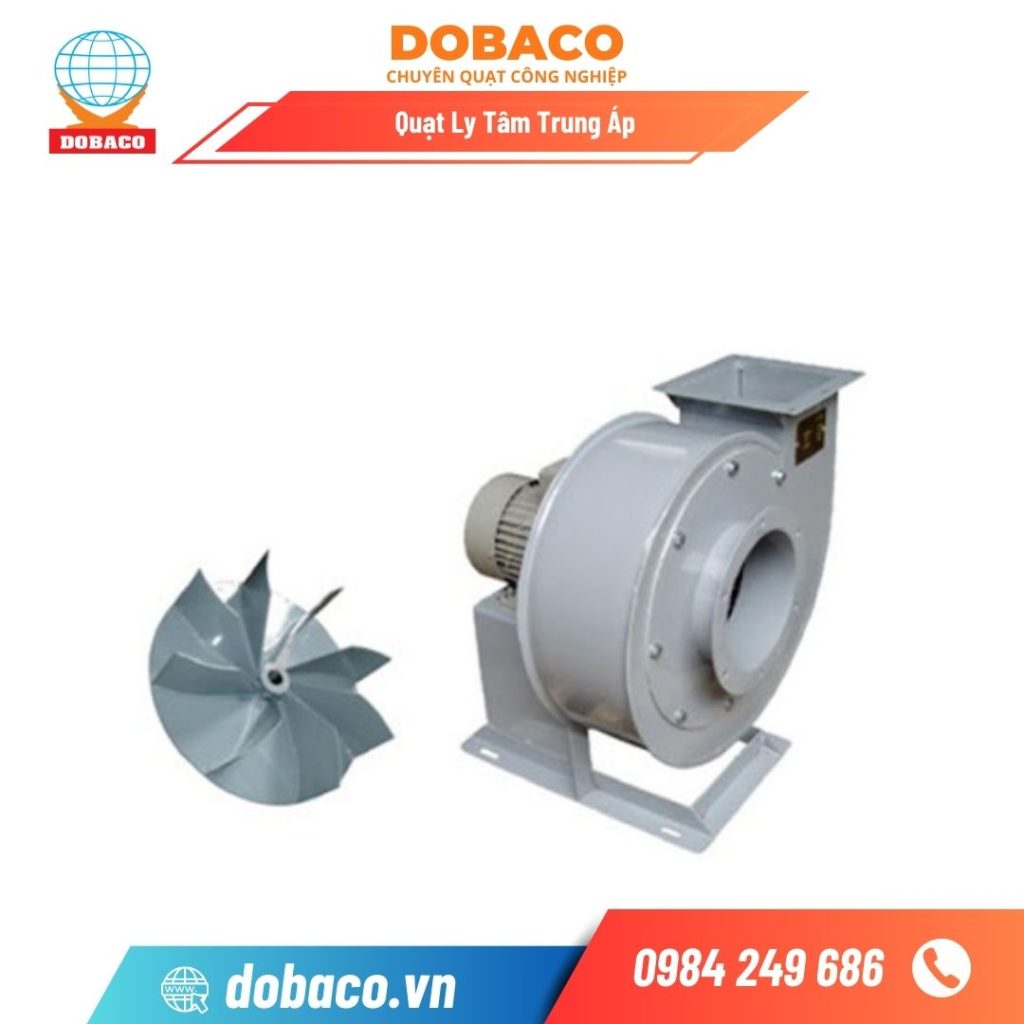

Cấu tạo chính quạt ly tâm trung áp
-
Vỏ cuộn (volute/housing): dạng “vỏ ốc” thu gom và hướng dòng khí ra cửa xả; có cửa thăm bảo trì. Vật liệu: thép sơn tĩnh điện/nhúng kẽm, INOX hoặc phủ chống ăn mòn.
-
Cánh quạt (impeller): thường cong hướng sau (Backward–curved/airfoil) cho hiệu suất cao, ồn thấp; cũng có loại radial khi cần chịu bụi. Cánh cân bằng động (ISO 1940/1).
-
Cone hút (inlet bell): miệng hút bo tròn giảm tổn thất, ổn định phân bố vận tốc vào cánh.
-
Trục & ổ bi: trục thép hợp kim, ổ bi chịu tải/ nhiệt; có mỡ bôi trơn định kỳ.
-
Động cơ: gắn trực tiếp (compact, ít bảo trì) hoặc gián tiếp dây đai (linh hoạt tốc độ/điểm làm việc). Thường IP55, IE3; có thể kết hợp biến tần VFD.
-
Chân đế & giảm chấn: cao su/lò xo giảm rung; khớp nối mềm ở ống hút/xả.
-
Phụ kiện tuỳ chọn: silencer (tiêu âm), lưới bảo vệ, van một chiều/backdraft, cảm biến áp/lưu lượng, sơn/lining chịu ăn mòn, cách nhiệt.
Thông số đặc trưng trung áp: cột áp toàn phần ~600–2.500 Pa, lưu lượng ~3.000–60.000 m³/h (tuỳ model).
Nguyên lý hoạt động quạt ly tâm trung áp
-
Hút khí vào tâm cánh: Không khí đi qua inlet cone vào vùng áp thấp ở tâm bánh công tác.
-
Tăng động năng & áp suất: Cánh quay tạo lực ly tâm đẩy khí ra mép cánh → vận tốc tăng; khi đi vào volute, một phần động năng đổi thành áp tĩnh (áp suất).
-
Thoát ra cửa xả: Dòng khí rời quạt với cột áp đủ lớn để vượt tổn thất của ống, co–tê–van, thiết bị lọc (cyclone/baghouse/cartridge…).
Các Loại Quạt Ly Tâm Trung Áp Phổ Biến
1. Quạt Ly Tâm Trung Áp Dạng Hộp
- Đặc điểm: Thiết kế nhỏ gọn, vỏ bọc kín giúp giảm tiếng ồn, dễ dàng lắp đặt trong không gian hạn chế.
- Ứng dụng: Thường được sử dụng trong các hệ thống thông gió và điều hòa không khí.
2. Quạt Ly Tâm Trung Áp Dạng Hở
- Đặc điểm: Thiết kế mở giúp dễ dàng vệ sinh và bảo dưỡng, hiệu suất cao.
- Ứng dụng: Thích hợp cho các ngành công nghiệp cần lưu lượng không khí lớn và áp suất ổn định.
3. Quạt Ly Tâm Trung Áp Chống Cháy Nổ
- Đặc điểm: Được thiết kế với vật liệu chống cháy nổ, an toàn khi sử dụng trong môi trường dễ cháy.
- Ứng dụng: Sử dụng trong các ngành công nghiệp hóa chất, dầu khí và môi trường dễ cháy nổ.
Giá Của Quạt Ly Tâm Trung Áp
Mức giá phụ thuộc lưu lượng (Q), cột áp (Pa), vật liệu, truyền động, motor/VFD và yêu cầu ồn – môi trường. Dưới đây là khung tham chiếu để bạn dự trù ngân sách trước khi lấy báo giá chi tiết.
Khoảng giá tham chiếu (chưa VAT)
-
Nhỏ – Q 3.000–8.000 m³/h | 600–1.200 Pa | 1.5–4 kW: 6–15 triệu VND
-
Trung – Q 10.000–25.000 m³/h | 800–1.800 Pa | 5.5–15 kW: 15–45 triệu VND
-
Lớn – Q 30.000–60.000 m³/h | 1.200–2.500 Pa | 18–45 kW: 45–120+ triệu VND
Phiên bản INOX/FRP, chống ăn mòn, chịu nhiệt, ATEX/anti-spark, cabinet/plug fan có thể tăng +20–80% tùy yêu cầu.
Cấu phần tạo nên giá
| Hạng mục | Ảnh hưởng đến giá |
|---|---|
| Cánh & vỏ quạt (Backward/Radial; thép/INOX/FRP) | Vật liệu, độ dày, xử lý bề mặt |
| Động cơ (IP55/IE3–IE4, 1/3 pha) | Công suất, tiêu chuẩn hiệu suất |
| Truyền động (trực tiếp/dây đai) | Bộ puli–đai, chụp bảo vệ |
| Phụ kiện | Chân đế, giảm chấn, ống nối mềm, silencer, van một chiều |
| Điều khiển | Biến tần VFD, cảm biến áp/lưu lượng, tủ điện |
| Dịch vụ | Vận chuyển, lắp đặt, cân chỉnh – căn tâm, bảo hành |
Yếu tố làm tăng/giảm chi phí
-
Tăng: Q/Pa cao, yêu cầu ồn thấp (cần silencer), INOX/FRP, ATEX, chịu nhiệt, cabinet fan, double inlet, không gian lắp đặt khó.
-
Giảm: Truyền động trực tiếp, vỏ thép sơn tĩnh điện tiêu chuẩn, không yêu cầu tiêu âm/đặc biệt.
Ví dụ cấu hình & ngân sách nhanh
-
Hút bụi trung áp (Q ~18.000 m³/h, 1.600 Pa, 11 kW, radial, belt): ~28–40 triệu VND (quạt + motor), +10–20 triệu cho VFD & phụ kiện cơ bản.
-
Thông gió ống dài (Q ~25.000 m³/h, 1.200 Pa, 15 kW, backward, direct): ~35–55 triệu VND; nếu thêm silencer: +8–15 triệu.
-
Khí ẩm ăn mòn (Q ~12.000 m³/h, 1.000 Pa, 7.5 kW, vỏ INOX 304): ~45–70 triệu VND.
Thông tin cần để báo giá chính xác
-
Q (m³/h), cột áp Pt/ΔP (Pa) sau toàn tuyến (ống + co–tê–van + lọc).
-
Môi trường khí: nhiệt/ẩm, ăn mòn, có bụi/mùi? yêu cầu ồn?
-
Truyền động mong muốn: trực tiếp hay dây đai, có VFD không.
-
Vật liệu vỏ/cánh: thép sơn, INOX/FRP, chống ăn mòn/ chịu nhiệt.
-
Điện áp & tiêu chuẩn motor (IP/IE), vị trí lắp đặt, phụ kiện đi kèm.
Gửi cho DOBACO các thông số Q, Pa, môi trường, mức ồn mong muốn — chúng tôi sẽ đề xuất 2–3 model quạt ly tâm trung áp tối ưu (kèm bảng thông số & báo giá chi tiết) để bạn so sánh và chốt nhanh.Dưới đây là bảng giá tham khảo cho các loại quạt ly tâm trung áp phổ biến trên thị trường:
| Loại Quạt | Công Suất (kW) | Giá (VNĐ) |
|---|---|---|
| Quạt Ly Tâm Trung Áp Dạng Hộp | 1.5 | 5,000,000 – 7,000,000 |
| Quạt Ly Tâm Trung Áp Dạng Hộp | 3.0 | 7,000,000 – 10,000,000 |
| Quạt Ly Tâm Trung Áp Dạng Hở | 1.5 | 4,500,000 – 6,500,000 |
| Quạt Ly Tâm Trung Áp Dạng Hở | 3.0 | 6,500,000 – 9,500,000 |
| Quạt Ly Tâm Trung Áp Chống Cháy Nổ | 1.5 | 8,000,000 – 11,000,000 |
| Quạt Ly Tâm Trung Áp Chống Cháy Nổ | 3.0 | 11,000,000 – 15,000,000 |
Giá của quạt ly tâm trung áp phụ thuộc vào nhiều yếu tố như công suất, chất liệu, loại động cơ, tính năng và thương hiệu. Việc lựa chọn đúng loại quạt với giá cả phù hợp sẽ giúp tối ưu hóa hiệu suất và tiết kiệm chi phí trong quá trình sử dụng.
Qúy khách vui lòng liên hệ 0984 249 686 để được tư vấn hiệu quả.
Ứng Dụng Quạt Ly Tâm Trung Áp
1. Hệ Thống Thông Gió và Điều Hòa Không Khí
Quạt ly tâm trung áp được sử dụng rộng rãi trong các hệ thống thông gió và điều hòa không khí để:
- Cung cấp và duy trì lưu lượng không khí ổn định: Đảm bảo không khí trong lành, thoáng mát cho các tòa nhà, văn phòng, nhà máy và các không gian công cộng khác.
- Giảm nhiệt độ và độ ẩm: Giúp điều chỉnh nhiệt độ và độ ẩm, tạo môi trường làm việc và sinh hoạt thoải mái.
2. Ngành Công Nghiệp Thực Phẩm và Dược Phẩm
Trong các ngành công nghiệp này, quạt ly tâm trung áp được sử dụng để:
- Loại bỏ bụi và hơi nước: Giữ môi trường sản xuất sạch sẽ, ngăn ngừa sự nhiễm bẩn của sản phẩm.
- Xử lý khí độc và hóa chất: Đảm bảo an toàn cho người lao động và chất lượng sản phẩm.
3. Xử Lý Chất Thải
Quạt ly tâm trung áp đóng vai trò quan trọng trong các hệ thống xử lý chất thải, bao gồm:
- Loại bỏ khí độc: Hút và loại bỏ khí độc hại, khí thải công nghiệp ra khỏi môi trường sản xuất, đảm bảo an toàn cho người lao động và môi trường.
- Kiểm soát mùi hôi: Giảm thiểu mùi hôi trong các khu vực xử lý rác thải, nhà máy chế biến thực phẩm, và các cơ sở sản xuất khác.
4. Hệ Thống Làm Mát và Sấy Khô
Quạt ly tâm trung áp được sử dụng để cung cấp luồng không khí trong các hệ thống làm mát và sấy khô:
- Làm mát sản phẩm: Giúp làm mát nhanh chóng các sản phẩm sau khi sản xuất, đảm bảo chất lượng và an toàn thực phẩm.
- Sấy khô sản phẩm: Cung cấp luồng không khí nóng để sấy khô sản phẩm trong quá trình sản xuất.
Tại sao nên chọn Quạt Ly Tâm Trung Áp tại DOBACO?
Dobaco là một trong những thương hiệu hàng đầu trong lĩnh vực cung cấp các thiết bị thông gió, đặc biệt là quạt ly tâm trung áp. Với nhiều năm kinh nghiệm và đội ngũ kỹ thuật viên chuyên nghiệp, Dobaco cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, hiệu suất vượt trội và dịch vụ hậu mãi tận tâm.
Hiệu suất đúng điểm làm việc
-
Tính toán Q–Pa theo toàn tuyến (ống, co–tê–van, lọc) để chọn mã quạt trùng điểm hiệu suất đỉnh, tránh thiếu gió/hao điện.
-
Cánh Backward/Radial cân bằng động chuẩn → lưu lượng ổn định, độ ồn thấp.
Tiết kiệm năng lượng thực chiến
-
Tương thích VFD + cảm biến áp/lưu lượng: giữ lưu lượng khi tải thay đổi (ví dụ lọc bẩn dần), tiết kiệm 15–30% điện (tùy ứng dụng).
-
Volute/inlet tối ưu giảm tổn thất cục bộ → giảm công suất yêu cầu.
Bền bỉ cho công nghiệp nặng
-
Vỏ thép sơn tĩnh điện/nhúng kẽm, tùy chọn INOX/FRP chống ăn mòn; ổ bi chất lượng cao, mỡ chịu nhiệt.
-
Nhiều kiểu truyền động: trực tiếp (gọn, ít bảo trì) hoặc dây đai (linh hoạt tốc độ).
Tùy biến theo môi trường & tiêu chuẩn
-
Phiên bản chịu nhiệt, anti-spark/ATEX, lớp phủ chống hóa chất, silencer giảm ồn, chân đế giảm chấn, lưới an toàn.
-
Tùy chọn double inlet cho lưu lượng lớn mà vẫn giữ RPM thấp.
Tích hợp hệ thống trọn gói
-
Dễ ghép với Cyclone, Baghouse/Cartridge, Scrubber, than hoạt tính trong các hệ hút bụi – hút mùi – HVAC.
-
Cung cấp kèm bệ đỡ, ống nối mềm, tủ điều khiển, sơ đồ đấu nối rõ ràng.
Dịch vụ & bảo hành minh bạch
-
Khảo sát → tính toán → đề xuất 2–3 phương án → sản xuất/lắp đặt → chạy thử – cân chỉnh.
-
Bàn giao SOP vận hành, checklist bảo trì; phụ tùng sẵn (puli–đai, ổ bi, cánh, motor).
Cam kết của DOBACO
| Hạng mục | Cam kết |
|---|---|
| Lưu lượng & cột áp | Đạt điểm làm việc đã tính, có biên an toàn |
| Năng lượng | Giải pháp VFD + tối ưu tổn thất để giảm điện |
| Độ ồn & rung | Cân bằng động + silencer/đế giảm chấn theo mục tiêu |
| Độ bền | Vật liệu & xử lý bề mặt phù hợp môi trường thực tế |
Gửi cho DOBACO Q (m³/h), Pt/ΔP (Pa), môi trường (nhiệt/ẩm/ăn mòn), yêu cầu ồn & kiểu truyền động. Chúng tôi sẽ đề xuất 2–3 model quạt ly tâm trung áp tối ưu nhất kèm bảng thông số & báo giá chi tiết để bạn chốt nhanh.
Câu Hỏi Thường Gặp
Quạt Ly Tâm Trung Áp Là Gì?
- Quạt ly tâm trung áp là thiết bị tạo ra luồng không khí với áp suất trung bình, thường được sử dụng trong các hệ thống thông gió, điều hòa không khí, và xử lý khí trong nhiều ngành công nghiệp.
Những Ứng Dụng Chính Của Quạt Ly Tâm Trung Áp Là Gì?
- Hệ thống thông gió và điều hòa không khí
- Ngành công nghiệp thực phẩm và dược phẩm
- Xử lý chất thải
- Hệ thống làm mát và sấy khô
- Ngành công nghiệp hóa chất và dầu khí
- Ngành công nghiệp sản xuất và gia công kim loại
Làm Thế Nào Để Chọn Được Quạt Ly Tâm Trung Áp Phù Hợp?
- Xác định nhu cầu sử dụng cụ thể của bạn
- Xem xét công suất và kích thước phù hợp
- Chọn chất liệu và loại động cơ thích hợp
- Tìm hiểu về các tính năng đặc biệt như chống cháy nổ hoặc giảm tiếng ồn
- Tham khảo ý kiến từ các chuyên gia kỹ thuật của Dobaco để có sự lựa chọn tối ưu nhất
Giá Của Quạt Ly Tâm Trung Áp Là Bao Nhiêu?
- Giá của quạt ly tâm trung áp phụ thuộc vào nhiều yếu tố như công suất, kích thước, chất liệu, loại động cơ và tính năng đặc biệt. Vui lòng liên hệ với Dobaco để nhận báo giá chi tiết và cập nhật nhất.
Dobaco Có Chính Sách Bảo Hành Như Thế Nào?
- Dobaco cung cấp chính sách bảo hành rõ ràng và uy tín. Thời gian bảo hành và các điều kiện cụ thể sẽ được thông tin chi tiết khi mua hàng. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ khách hàng trong suốt thời gian bảo hành.
