Quạt Ly Tâm Cao Áp

Bạn đang cần quạt tạo cột áp rất lớn để đẩy gió qua đường ống dài, thổi lò, hút khói/bụi mịn hay cấp khí cho dây chuyền công nghiệp?

Quạt ly tâm cao áp Dobaco được chế tạo chắc chắn, vận hành êm – bền, đáp ứng các môi trường nhiệt cao/ẩm/ăn mòn nhẹ, phù hợp nhà máy, khu công nghiệp, lò hơi…

Nhiều model sẵn hàng cùng hotline 0984 249 686 giúp bạn chốt cấu hình & báo giá nhanh.

Quạt ly tâm cao áp là gì?

Quạt ly tâm cao áp là dòng quạt công nghiệp có khả năng tạo áp suất tĩnh rất lớn, vượt xa quạt trung áp và quạt hướng trục. Thiết bị được sử dụng khi hệ thống ống gió, thiết bị lọc hoặc quy trình công nghệ yêu cầu áp lực cao để duy trì lưu lượng thiết kế.

• Quạt ly tâm cao áp là một trong những quạt công nghiệp có áp suất rất lớn dùng để tạo áp cho các hạng mục công trình công nghiệp, nhà xưởng, nhà máy mà các loại quạt hướng trục và quạt ly tâm trung áp không thể đáp ứng được.
• Quạt ly tâm cao áp là dòng quạt công nghiệp tạo cột áp rất lớn, dùng khi quạt trung áp/hướng trục không đáp ứng được yêu cầu. Nhờ thiết kế guồng cánh và buồng xoáy tối ưu, quạt tạo áp để đẩy/hút không khí qua hệ thống ống gió phức tạp, phục vụ thông gió, hút bụi, hút khói, thổi lò và nhiều quy trình công nghệ.

Cấu tạo và nguyên lý hoạt động của quạt ly tâm cao áp

Quạt ly tâm cao áp được thiết kế với guồng cánh, vỏ xoắn và động cơ tối ưu để chuyển đổi động năng thành áp tĩnh lớn. Nguyên lý hoạt động giúp dòng khí vượt qua ma sát đường ống, khúc cua và thiết bị xử lý khí phức tạp.

Cấu tạo quạt ly tâm cao áp

Cấu tạo quạt ly tâm cao áp gồm vỏ volute, cửa hút, guồng cánh, trục – bạc đạn, động cơ và hệ đế giảm chấn. Mỗi bộ phận được thiết kế nhằm tăng cột áp, giảm rung ồn và đảm bảo độ bền khi vận hành liên tục.

Thành phần chính

• Vỏ quạt (volute/scroll): Dạng xoắn ốc, thu hồi động năng của dòng khí thành áp tĩnh, đồng thời định hướng xả ra cửa outlet.

• Cửa hút (inlet bell/cone): Loa vào bo trơn giúp giảm tổn thất và xoáy không mong muốn trước khi khí vào guồng.

• Guồng cánh (impeller): Trái tim của quạt; thường dùng:

  • Cánh cong về sau (backward-curved/airfoil): hiệu suất cao, ồn thấp.

  • Cánh thẳng/radial: chịu bụi, cột áp rất lớn, bền trong môi trường khắc nghiệt.

• Trục – gối đỡ/bạc đạn: Độ đồng tâm, cân bằng động chuẩn để giảm rung – ồn, tăng tuổi thọ.

• Động cơ: Lắp trực tiếp (direct drive) hoặc gián tiếp qua puli–dây curoa (belt drive) để tách motor khỏi khí nóng/ẩm/bụi và linh hoạt tốc độ.

• Đế máy & cao su giảm chấn: Ổn định kết cấu, triệt tiêu rung truyền xuống nền.

• Cửa thăm – lưới/van – tiêu âm (tùy chọn): Phục vụ kiểm tra – bảo dưỡng; điều tiết lưu lượng và giảm ồn hệ thống.

• Vật liệu phổ biến: Thép sơn tĩnh điện, inox cho môi trường ăn mòn/ẩm, hoặc composite ở một số ứng dụng đặc thù.

Đặc trưng thiết kế “cao áp”

Quạt ly tâm cao áp có đường kính guồng lớn, khe hở nhỏ và tốc độ đầu cánh cao để tạo áp suất lớn. Thiết kế ưu tiên áp tĩnh hơn lưu lượng, phù hợp cho các hệ thống có tổn thất lớn.

• Đường kính ngoài guồng lớn hơn – khe hở nhỏ – tốc độ đầu cánh (tip speed) cao để tạo cột áp lớn.

• Bề rộng guồng hẹp hơn quạt trung áp → ưu tiên áp tĩnh thay vì lưu lượng rất lớn.

• Cánh dày, góc đặt tối ưu, chống mài mòn; vỏ có cut-off (điểm cắt) chuẩn để thu hồi áp hiệu quả.

Nguyên lý hoạt động

Không khí được hút vào theo trục, gia tốc mạnh tại guồng cánh và chuyển đổi động năng thành áp tĩnh trong vỏ xoắn. Nhờ đó, quạt tạo ra cột áp đủ lớn để đẩy hoặc hút khí qua hệ thống phức tạp.

Luồng khí đi qua quạt theo 4 bước:

1. Hút vào theo trục (axial inlet): Không khí đi êm qua inlet cone, giảm tổn thất cục bộ.

2. Tăng động năng (tại guồng cánh): Guồng quay với tốc độ cao, truyền năng lượng cho dòng khí → tăng tốc độ chu vi và động năng.

3. Biến động năng thành áp tĩnh (trong vỏ scroll): Dòng khí rời guồng đi vào volute, tiết diện tăng dần làm giảm vận tốc – tăng áp tĩnh (hiệu ứng khuếch tán).

4. Xả ra ống gió: Khí có cột áp lớn vượt ma sát/khúc cua/thiết bị trên tuyến ống, phục vụ thổi lò, hút khói–bụi, cấp/thu hồi khí.

Giá quạt ly tâm cao áp hiện nay

Giá quạt ly tâm cao áp phụ thuộc vào lưu lượng, cột áp yêu cầu, công suất motor và vật liệu chế tạo. Việc xác định đúng thông số kỹ thuật giúp tối ưu chi phí đầu tư và vận hành.

Dưới đây là khung giá tham khảo 2026 cho quạt ly tâm cao áp (dùng để ước nhanh).

Giá thực tế phụ thuộc Q–Pa mục tiêu, tốc độ (rpm), đường kính bánh công tác, vật liệu và option kỹ thuật.

1) Giá theo cấp áp (Pa max) & công suất thường gặp

Gợi ý: cùng Q, cấp áp càng cao → quạt càng lớn/kW cao hơn → giá tăng theo series.

2) Giá theo đường kính bánh công tác (ước nhanh)

3) Các hệ số làm tăng/giảm giá

Vật liệu & hoàn thiện

• Thép mạ kẽm (mốc 100%); Inox 201/304: +15–40%; FRP/lining chống mài mòn: +10–25%; sơn epoxy 2K/PU: +5–12%.

Động cơ & truyền động

• IE3: +6–12%; chống nổ Ex d/Ex e: +35–120% (nếu yêu cầu khu vực nguy hiểm); IP65: +4–8%.
• Đai (belt): +8–15% so với truyền động trực tiếp (đổi lại linh hoạt tốc độ/Pa).

Điều kiện làm việc

• Nhiệt độ cao (≤250 °C): +5–20% (vật liệu, bạc đạn, cách nhiệt); khí bụi mài mòn: +10–25% (lót chống mòn/cánh đặc biệt).

Phụ kiện & dịch vụ

• Chân đế/chống rung: +2–5%; cửa bảo trì/ống côn/van một chiều: +3–10%; VFD: +15–30% giá motor cùng kW.
• Lắp đặt – căn chỉnh – chạy thử: thường 8–15% giá quạt (tùy cao độ & mặt bằng).

4) Ba kịch bản phổ biến (để ước nhanh)

• Cyclone + lọc túi ống trung bình: 10.000 m³/h, Pa yêu cầu 7–9 kPa, motor 11–15 kW → khoảng 28 – 45 triệu (mạ kẽm, belt).

• Venturi scrubber: 12.000 m³/h, Pa 14–16 kPa, motor 22–30 kW → 50 – 85 triệu (cánh chịu mài mòn, lining).

• Cấp gió lò hơi: 8.000 m³/h, Pa 5–6 kPa, motor 7.5–11 kW → 20 – 32 triệu (DD, IE3, epoxy).

Công dụng của quạt ly tâm siêu cao áp trong công nghiệp

Quạt ly tâm siêu cao áp được dùng cho thổi lò, sấy công nghiệp, vận chuyển khí động và hút bụi mịn. Thiết bị đóng vai trò quan trọng trong việc duy trì ổn định quy trình công nghệ.

1. Cấp khí đốt – thổi lò, lò hơi, lò nung: tạo áp ổn định cho buồng đốt, giúp cháy hoàn toàn, nâng hiệu suất nhiệt.

2. Sấy công nghiệp (tầng sôi, băng tải, tháp sấy): cung cấp áp & lưu lượng để xuyên qua lớp vật liệu, rút ẩm nhanh – đều.

3. Vận chuyển khí động (pneumatic conveying): đẩy hạt/viên (nhựa, ngũ cốc, xi măng rời) trong ống dài với áp suất đủ lớn.

4. Hút bụi mịn/siêu mịn qua thiết bị lọc: bảo đảm Δp lớn để vượt lọc túi/HEPA/cyclone đa cấp, duy trì lưu lượng thiết kế.

5. Hút khói – khí nóng – khí ăn mòn nhẹ: tạo áp hút ổn định cho ống nhiệt độ cao, lắp với bộ làm mát/thu hồi nhiệt.

6. Cấp khí cho lò đốt RTO/oxider xúc tác: giữ áp dương ổn định, giúp phản ứng oxy hóa triệt để VOCs.

7. Trợ khí cho lò vôi, lò luyện kim, đúc: ổn định áp suất buồng để kiểm soát chất lượng nung/chảy.

8. Cấp khí tháp hấp thụ/khử lưu huỳnh (FGD): bảo đảm áp xuyên lớp đệm/packing, tăng hiệu quả xử lý.

9. Dao khí (air-knife), thổi sạch – sấy bề mặt: tạo tia khí áp cao – tốc độ lớn để gạt nước/bụi/dầu trên sản phẩm.

10. Thông gió đường ống siêu dài/độ cản lớn: hầm, mương kỹ thuật, đường ống có nhiều phụ kiện gây tổn thất.

11. Hút – thải cục bộ máy móc: CNC, mài/đánh bóng, phòng sơn, buồng thử có màng lọc dày.

12. Bàn thí nghiệm/bench test & buồng mô phỏng: tạo dải áp chính xác cho R&D, kiểm tra linh kiện.

Khi nào bắt buộc dùng “siêu cao áp” (thay vì trung áp/hướng trục)?

• Δp hệ thống rất lớn (ống dài + nhiều co–cút + van + lọc tinh).

• Cần áp cấp khí cao để duy trì quá trình cháy/sấy/vận chuyển khí động.

• Môi trường nhiệt/ẩm/ăn mòn nhẹ/bụi mịn đòi hỏi cấu hình gián tiếp (curoa), vật liệu thép/inox/composite và volute tối ưu thu hồi áp.

Bảng gợi ý nhanh

Lợi ích vận hành bạn sẽ thấy

• Ổn định quy trình (cháy/sấy/vận chuyển) → chất lượng sản phẩm đồng đều.

• Tiết kiệm năng lượng khi chạy gần điểm hiệu suất cực đại (BEP) + điều khiển biến tần.

• Giảm dừng máy nhờ cấu trúc bền – cân bằng động chuẩn, linh kiện dễ thay thế.

Liên hệ Dobaco để được đề xuất model siêu cao áp đúng tải (thổi lò, hút bụi mịn, pneumatic…); nhận cấu hình & báo giá nhanh kèm bản vẽ lắp đặt cơ bản.

Một số quạt hút ly tâm cao áp tốt nhất

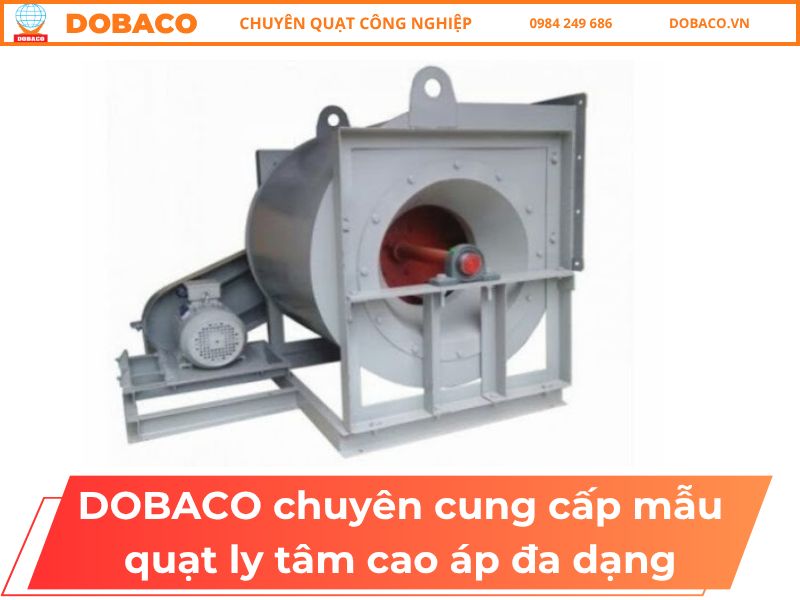

DOBACO cung cấp nhiều dòng quạt ly tâm cao áp được thiết kế riêng cho từng ứng dụng công nghiệp. Sản phẩm đáp ứng yêu cầu về áp suất, độ bền và khả năng vận hành lâu dài.

DOBACO là địa chỉ uy tín phân phối sản phẩm quạt ly tâm công nghiệp được nhiều khách hàng chọn lựa.

Để phục vụ yêu cầu của người mua, chúng tôi đã không ngừng nghiên cứu và đưa ra thị trường 2 dòng sản phẩm quạt ưu việt vượt trội với giá tốt nhất.

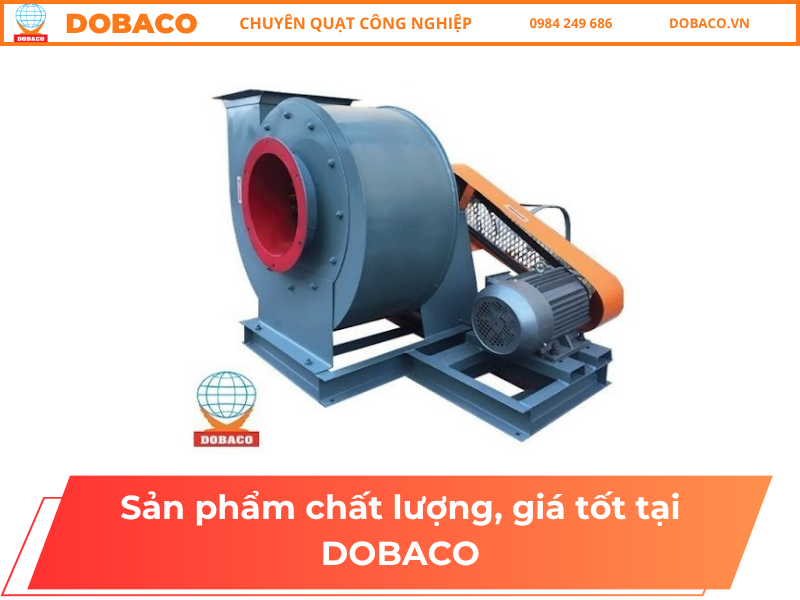

Quạt ly tâm cao áp DBH-HF-No

DBH-HF-NO là dòng quạt cao áp dùng truyền động trực tiếp hoặc gián tiếp, phù hợp môi trường nhiệt cao và nhiều bụi. Thiết kế giúp duy trì áp suất ổn định và giảm rung khi vận hành.

• Cánh quạt chuyển động trực tiếp hoặc gián tiếp thông qua gối đỡ và dây curoa nhằm tách động cơ ra khỏi môi trường làm việc có khói bụi nhiệt độ cao, hơi ẩm nhiều.
• Cánh quạt được cấu tạo đặc biệt duy trì áp suất cao trong các môi trường nhiệt lớn, tính ăn mòn cao, giảm độ rung lắc trong vận hành.
• Ứng dụng cho các ngành công nghiệp như luyện kim, sản xuất kính, gạch, sản xuất điện, nhựa, hóa chất, khai thác mỏ, xi măng.

Quạt ly tâm thổi máng khí động DBH-CFMK-No

DBH-CFMK-NO được thiết kế cho hệ thống cấp khí máng động với áp suất cao và độ ồn thấp. Sản phẩm phù hợp cho ngành xi măng, thực phẩm và vật liệu rời.

• Quạt ly tâm được thiết kế chắc chắn, bền đẹp với áp suất cao, tiết giảm độ ồn.
• Mẫu mã sắc nét và hiệu suất quạt được tối ưu dựa trên phần mềm thiết kế.
• Vật liệu chế tạo: Thép, inox, composite.
• Dùng trong cấp khí máng động các ngành xi măng, thực phẩm, ngành đá.

Xem thêm: Quạt công nghiệp giá bao nhiêu?

Ứng dụng quạt ly tâm cao áp trong cuộc sống

Ngoài công nghiệp nặng, quạt ly tâm cao áp còn được dùng trong thông gió, hút khói và xử lý khí thải. Thiết bị đáp ứng tốt các yêu cầu về áp suất và độ bền trong môi trường khắc nghiệt.

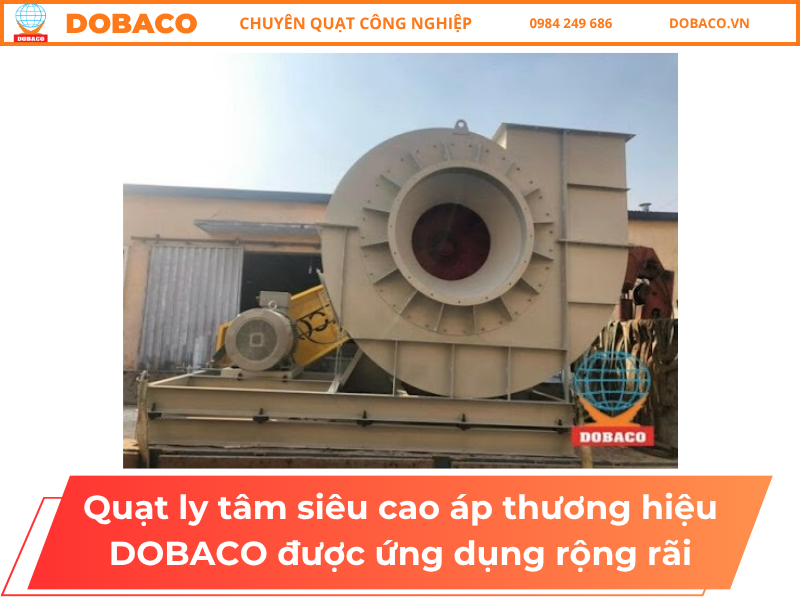

Quạt ly tâm siêu cao áp thương hiệu DOBACO được ứng dụng rộng rãi trong đời sống với giá cả phải chăng

Ứng dụng trong các hệ thống thông gió

• Quạt có chức năng là cấp khí có áp suất cao để đẩy gió qua các đường ống gió, cấp khí thông gió cho hệ thống thông gió nhà máy, công xưởng hoặc sử dụng để thông gió tầng hầm.

Ứng dụng trong công nghệ sấy tầng sôi

• Công nghệ máy sấy tầng sôi bằng quạt ly tâm cao áp được biết đến là một công nghệ hiện đại nhất hiện nay.
• Có tác dụng giúp sấy khô các loại nguyên liệu dạng bột, thực hiện tạo hạt cho các sản phẩm dưới dạng hạt cốm, viên nhỏ.

Ứng dụng trong các môi trường nhiều khí độc

• Quạt được thiết kế với áp suất lên tới hàng nghìn Pa nên được sử dụng phổ biến để hút không khí nóng, khí thải nhà máy trong các môi trường có tính ăn mòn cao nên guồng cánh quạt đều được thiết kế bằng vật liệu chống ăn mòn.

Ứng dụng trong tản nhiệt, cấp khí, hút khói

• Quạt ly tâm siêu cao áp có khả năng tản nhiệt được sử dụng chủ yếu để thông gió trong nhà kho, nhà xưởng, các khu vui chơi, khu giải trí, hút mùi, hút khói bếp… nên được sử dụng rất phổ biến và rộng rãi.

Xem thêm các ly tâm liên quan:

• quạt ly tâm trung áp
• quạt ly tâm thấp áp

So Sánh Các Loại Quạt Ly Tâm Cao Áp Cùng Loại

Quạt ly tâm cao áp được phân loại dựa trên cơ chế truyền động (trực tiếp và gián tiếp) cùng vật liệu chế tạo đặc thù. Trong đó, dòng quạt cao áp trực tiếp ưu tiên sự gọn nhẹ và áp suất tức thời, còn dòng gián tiếp qua dây curoa/gối đỡ là lựa chọn bắt buộc cho các môi trường có nhiệt độ cực cao hoặc bụi mài mòn nhằm bảo vệ động cơ bền bỉ.

Việc hiểu rõ các biến thể của quạt ly tâm cao áp giúp chủ đầu tư đưa ra quyết định đúng đắn, tránh tình trạng quạt bị hư hỏng motor do quá nhiệt hoặc cánh bị ăn mòn sau thời gian ngắn sử dụng. Dưới đây là bảng so sánh chi tiết:

Tiêu chí	Quạt Cao Áp Trực Tiếp	Quạt Cao Áp Gián Tiếp (Curoa)	Quạt Cao Áp Inox/Chịu Mòn	Quạt Cao Áp Thổi Máng Khí Động
Cấu tạo	Cánh lắp thẳng trục motor	Kết nối qua gối đỡ & dây đai	Toàn bộ Inox hoặc thép Hardox	Buồng xoắn hẹp, cánh dày
Cột áp (Pa)	Rất cao (Đến 10.000 Pa)	Siêu cao (Có thể > 20.000 Pa)	Cao	Rất cao & ổn định
Khả năng chịu nhiệt	Thấp (Dưới 80 độ C)	Rất cao (Đến 300 độ C)	Tùy biến theo vật liệu	Trung bình
Môi trường dùng	Khí sạch, ít bụi	Khí bụi, nóng, ẩm	Hóa chất, hơi axit	Ngành xi măng, thực phẩm
Độ bền motor	Trung bình (Dễ nóng motor)	Rất bền (Motor nằm ngoài)	Cao	Cao
Ưu điểm lớn nhất	Tiết kiệm diện tích	Dễ điều chỉnh tốc độ gió	Chống rỉ sét tuyệt đối	Duy trì áp suất tĩnh siêu ổn định

Dòng quạt ly tâm cao áp truyền động trực tiếp thường xuất hiện trong các hệ thống cấp gió Burner nhỏ hoặc hút bụi cục bộ nơi không gian lắp đặt hạn chế.

Tuy nhiên, trong các ngành công nghiệp nặng như lò hơi, luyện kim, dòng gián tiếp qua dây curoa mới là “vua”. Nhờ tách biệt động cơ khỏi luồng khí nóng, quạt có thể vận hành liên tục 24/7 mà không lo cháy cuộn dây đồng.

Đặc biệt, với các ứng dụng vận chuyển hạt nhựa hoặc xi măng, cánh quạt thường được chế tạo bằng thép chống mài mòn chuyên dụng để chịu được sự va đập liên tục của vật liệu ở tốc độ cao.

Cách Chọn Quạt Ly Tâm Cao Áp Phù Hợp

Lựa chọn quạt ly tâm cao áp đòi hỏi sự chính xác tuyệt đối về áp suất tĩnh (Static Pressure) thay vì chỉ quan tâm đến lưu lượng ($Q$). Bạn cần tính toán kỹ trở lực của hệ thống đường ống, số lượng co cút và độ dày của lớp vật liệu lọc để chọn model quạt có đường đặc tính phù hợp, tránh hiện tượng quạt bị “ngợp” hoặc chạy không ra gió.

7 bước vàng để lựa chọn quạt ly tâm cao áp chuẩn kỹ thuật:

1. Xác Định Mục Đích Sử Dụng Quạt

Bạn cần áp suất cao để làm gì?

• Thổi lò hơi: Cần áp suất cực lớn để xuyên qua lớp than/củi.
• Vận chuyển khí động: Cần áp để đẩy vật liệu đi xa hàng chục mét trong đường ống.
• Hút bụi mịn: Cần áp để thắng được trở lực của túi lọc vải hoặc màng lọc HEPA.

2. Chọn Quạt Theo Diện Tích & Thể Tích Không Gian

Mặc dù quạt cao áp thường dùng cho hệ thống ống dẫn, nhưng bạn vẫn cần tính toán lưu lượng khí tươi cần cấp vào hoặc khí thải cần hút ra dựa trên thể tích phòng (V = S \times H) và hệ số trao đổi khí (X).

• Q (Lưu lượng) = V \times X (m3/h).
• Lưu ý: Với quạt cao áp, lưu lượng thường nhỏ hơn quạt trung áp nhưng lực đẩy lại mạnh hơn gấp nhiều lần.

3. Lựa Chọn Đường Kính & Công Suất Quạt

Khi đã có tổng lưu lượng Q và áp suất P, bạn cần tra cứu biểu đồ đặc tính của nhà sản xuất.

• Công thức công suất trục (kW): P = (Q \times \Delta p) / (3600 \times \eta \times 1000)
  (Trong đó: Delta p là áp suất, Deta là hiệu suất quạt thường từ 0.7 – 0.8).
• Chọn công suất motor dự phòng từ 10-15% để đảm bảo quạt không bị cháy khi hệ thống thay đổi trở lực đột ngột.

4. Chọn Vật Liệu Phù Hợp Với Môi Trường

• Thép CT3 sơn tĩnh điện: Dùng cho khí sạch, nhiệt độ thường.
• Thép Hardox/SS400 phủ chống mòn: Dùng cho hút bụi đá, xi măng có tính mài mòn cao.
• Inox 304/316: Dùng cho môi trường hơi hóa chất, thực phẩm.

5. Kiểu Lắp Đặt Quạt Ly Tâm Cao Áp

• Lắp trực tiếp (Model No): Gọn, hiệu suất truyền động 100%.
• Lắp gián tiếp (Model No-C): Cho phép thay đổi tốc độ quạt bằng cách thay đổi puly, chịu nhiệt tốt hơn.
• Hướng thổi: Cần xác định hướng thổi (0, 90, 180, 270 độ) ngay khi đặt hàng để khớp với hệ thống ống gió có sẵn.

6. Độ Ồn & Tiêu Thụ Điện Năng

Do tốc độ vòng quay của quạt cao áp rất lớn (thường 2900 vòng/phút), độ ồn là vấn đề nan giải.

• Cần trang bị thêm bộ tiêu âm (Silencer) ở đầu hút và đầu đẩy.
• Sử dụng biến tần (VFD) để giảm tốc độ khi không cần áp suất tối đa, giúp tiết kiệm đến 40% điện năng và giảm tiếng rít gió.

7. Lựa Chọn Đơn Vị Cung Cấp Uy Tín

Hãy chọn đơn vị có máy cân bằng động cánh quạt hiện đại. Với tốc độ 2900 vòng/phút, chỉ cần sai lệch vài gram trên cánh quạt sẽ gây rung lắc kinh hoàng, làm hỏng hoàn toàn gối đỡ và motor chỉ sau vài ngày sử dụng.

So Sánh Giá, Chất Lượng Các Bên Bán Quạt Cao Áp Hiện Nay

Trên thị trường hiện nay, Dobaco được đánh giá là đơn vị có thế mạnh tuyệt đối về quạt ly tâm cao áp nhờ khả năng tự chủ sản xuất gối đỡ và cân bằng động kỹ thuật số.

So với các đơn vị như Toàn Cầu hay Phương Linh, Dobaco tập trung vào giải pháp “giá gốc tại xưởng” với chế độ bảo hành tận nơi trong 24 tháng, giúp tối ưu chi phí đầu tư cho doanh nghiệp.

Tiêu chí	DOBACO	Phương Linh / Tomeco	Toàn Cầu	Hàng Gia Công Nhỏ Lẻ
Giá thành	Tốt nhất (Trực tiếp xưởng)	Cao (Phí thương hiệu)	Cạnh tranh	Rất rẻ
Độ dày vỏ	Thép dày 5-10mm (Tùy Model)	Rất dày, tiêu chuẩn cao	Tiêu chuẩn	Mỏng, dễ rung
Cân bằng động	Máy kỹ thuật số ISO 1940	Máy hiện đại	Có cân bằng	Cân bằng thủ công
Motor	Toàn Phát/ABB/Teco (Dây đồng)	ABB/ATT	Motor tiêu chuẩn	Motor cũ hoặc dây nhôm
Dịch vụ	Tư vấn sâu kỹ thuật 24/7	Chuyên nghiệp, bài bản	Tốt	Khó gọi bảo hành

Dobaco không chạy đua về giá rẻ nhất bằng cách cắt giảm vật liệu. Chúng tôi tập trung vào độ bền của guồng cánh – bộ phận chịu áp lực lớn nhất. Trong khi các cơ sở nhỏ lẻ thường dùng thép mỏng dễ bị biến dạng khi quay tốc độ cao, quạt Dobaco sử dụng thép cường độ cao và công nghệ cắt Laser CNC giúp các mối hàn khít kín tuyệt đối, không gây thất thoát áp suất tĩnh.

Quy Trình Sản Xuất & Thi Công Quạt Ly Tâm Cao Áp Tại DOBACO

Quy trình sản xuất quạt cao áp tại Dobaco đặc biệt chú trọng vào khâu thử áp và cân bằng động. Vì đặc thù áp suất rất lớn, mọi sai sót trong khâu hàn vỏ hoặc lắp gối đỡ đều có thể gây ra tai nạn lao động hoặc hư hỏng hệ thống. Dobaco áp dụng tiêu chuẩn kiểm tra 5 lớp trước khi xuất xưởng.

Tại Dobaco, chúng tôi hiểu rằng một chiếc quạt ly tâm cao áp không chỉ cần “mạnh” mà phải cực kỳ “chuẩn xác”. Chỉ một sai lệch nhỏ ở tốc độ cao cũng có thể dẫn đến phá hủy hoàn toàn hệ thống. Vì vậy, quy trình 5 bước dưới đây là sự kết hợp giữa công nghệ hiện đại và kinh nghiệm kỹ thuật dày dạn:

1. Thiết Kế & Tính Toán Đồ Thị Đặc Tính (Aerodynamic Design)

Bước đầu tiên và quan trọng nhất là xác định “điểm làm việc” tối ưu của quạt. Với quạt cao áp, việc tính toán không chỉ dừng lại ở lưu lượng và cột áp đơn thuần.

• Sử dụng phần mềm chuyên dụng: Kỹ sư Dobaco sử dụng phần mềm mô phỏng dòng chảy để vẽ biểu đồ đặc tính (Fan Performance Curve). Biểu đồ này giúp khách hàng thấy rõ mối quan hệ giữa lưu lượng (Q) và áp suất (Pa).
• Tránh vùng lồng sóc (Surge Zone): Đây là khu vực mà quạt vận hành không ổn định, gây ra hiện tượng rung giật và tiếng ồn lớn. Chúng tôi tính toán để quạt luôn hoạt động trong vùng hiệu suất cao nhất (BEP – Best Efficiency Point).
• Thiết kế vỏ xoắn ốc (Volute): Độ mở của vỏ quạt được tính toán để thu hồi động năng từ cánh quạt và chuyển hóa thành áp tĩnh một cách hiệu quả nhất, giảm thiểu tổn thất áp suất tại điểm cắt (Cut-off).

2. Gia Công Guồng Cánh (Impeller Fabrication)

Guồng cánh là bộ phận chịu ứng suất lớn nhất. Với quạt cao áp, cánh quạt thường có thiết kế hẹp, dài và dày để tạo ra lực ly tâm siêu mạnh.

• Cắt Laser & Chấn CNC: Các lá cánh được cắt từ thép cường độ cao bằng máy Laser Fiber, sau đó được chấn tạo hình trên máy CNC để đảm bảo góc đặt cánh đồng nhất 100%.
• Công nghệ hàn Mig/Mag Robot: Thay vì hàn tay thủ công dễ gây biến dạng nhiệt và bọt khí, Dobaco sử dụng cánh tay Robot hàn. Công nghệ này đảm bảo đường hàn ngấu đều, chịu được lực xé cực lớn khi cánh quạt quay ở tốc độ 2900 vòng/phút.
• Vật liệu đặc chủng: Với các môi trường có bụi mài mòn, chúng tôi phủ thêm lớp vật liệu chống mòn hoặc sử dụng thép Hardox để gia tăng tuổi thọ cánh lên gấp 3-4 lần.

3. Cân Bằng Động Kỹ Thuật Số Chuẩn G2.5 (Dynamic Balancing)

Đây là công đoạn “linh hồn” của quy trình sản xuất quạt cao áp. Một chiếc cánh quạt nặng hàng chục kg quay ở tốc độ cao nếu mất cân bằng chỉ vài gram sẽ tạo ra lực ly tâm lệch tâm cực lớn.

• Máy cân bằng động hiện đại: Guồng cánh được đưa lên máy cân bằng động đạt tiêu chuẩn quốc tế ISO 1940. Máy sẽ tự động phân tích và chỉ ra vị trí cần hiệu chỉnh khối lượng.
• Tiêu chuẩn G2.5: Dobaco hiệu chỉnh độ rung đạt mức dưới 1.5 mm/s. Đây là ngưỡng êm ái tuyệt đối, giúp vòng bi motor không bị nóng và trục quạt không bị mỏi cơ học theo thời gian.
• Kẹp cân bằng cố định: Các miếng cân bằng được hàn đính chắc chắn, đảm bảo không bị văng ra trong suốt vòng đời sử dụng của quạt.

4. Lắp Ráp Gối Đỡ & Hệ Thống Bôi Trơn (Bearing & Shaft Assembly)

Với dòng quạt cao áp gián tiếp (truyền động qua dây curoa), cụm gối đỡ là bộ phận chịu tải trọng chính.

• Trục quạt tiện CNC: Trục được chế tạo từ thép C45 hoặc thép hợp kim, được mài bóng bề mặt tiếp xúc vòng bi để giảm ma sát tối đa.
• Gối đỡ ngâm dầu/mỡ: Chúng tôi sử dụng các dòng vòng bi thương hiệu lớn (SKF, FAG, NSK). Với quạt chịu nhiệt, gối đỡ được thiết kế có khoang chứa dầu làm mát hoặc đĩa tản nhiệt trên trục để ngăn nhiệt từ luồng khí truyền vào motor.
• Căn chỉnh Laser: Puly motor và puly quạt được căn chỉnh độ thẳng hàng bằng thiết bị Laser, giúp dây curoa không bị xoắn, tăng tuổi thọ dây và giảm hao phí năng lượng.

5. Chạy Thử & Kiểm Tra Áp Suất (Performance Testing)

Trước khi khoác lên mình lớp sơn tĩnh điện bền bỉ, mỗi chiếc quạt Dobaco phải vượt qua bài kiểm tra “khắc nghiệt” tại xưởng.

• Chạy thử 4-8 giờ: Quạt được vận hành liên tục để theo dõi nhiệt độ gối đỡ và độ ổn định của dòng điện (Ampe).
• Đo thông số thực tế: Kỹ sư sử dụng ống Pitot và máy đo áp suất điện tử chuyên dụng để xác nhận cột áp ($Pa$) thực tế tại miệng thổi. Chỉ khi thông số đạt sai số dưới 3% so với thiết kế, quạt mới được phê duyệt KCS.
• Kiểm tra độ kín vỏ: Đặc biệt với quạt cao áp hút khí độc, vỏ quạt được kiểm tra độ kín tuyệt đối, không để rò rỉ khí ra môi trường làm việc.

Tại sao nên lựa chọn quạt hút ly tâm cao áp tại DOBACO?

DOBACO là đơn vị sản xuất và phân phối quạt ly tâm cao áp uy tín với năng lực thiết kế theo yêu cầu. Sản phẩm được kiểm định chất lượng, giá cạnh tranh và hỗ trợ kỹ thuật đầy đủ.

Để có thể mua được các sản phẩm quạt ly tâm cao áp chất lượng tốt, giá thành phù hợp theo mong muốn. Bạn nên tìm đến các nhà sản xuất, cung cấp có uy tín trên thị trường. Và thương hiệu hàng đầu mà chúng tôi muốn gợi ý đến bạn đó chính là công ty DOBACO.

Nhiều đối tác, chủ doanh nghiệp tin tưởng DOBACO bởi những lý do sau:

Sản phẩm được kiểm định về chất lượng

Quạt ly tâm cao áp DOBACO được sản xuất trên dây chuyền hiện đại và kiểm soát chất lượng nghiêm ngặt. Điều này đảm bảo độ bền và hiệu suất ổn định khi vận hành lâu dài.

• DOBACO sở hữu nhà máy sản xuất rộng với hệ thống máy móc hiện đại, tiên tiến nhất cùng với đó là đội ngũ kỹ sư có năng lực chuyên môn cao, nhiệt huyết.
• Chúng tôi tự tin mang đến các sản phẩm quạt ly tâm cao áp chất lượng kiểm định đạt tiêu chuẩn cao, độ bền lớn với giá quạt ly tâm cao áp tốt nhất.

Đổi trả hàng trong trường hợp lỗi từ nhà sản xuất

DOBACO áp dụng chính sách đổi trả rõ ràng và bảo hành theo tiêu chuẩn nhà sản xuất. Khách hàng yên tâm trong suốt quá trình sử dụng thiết bị.

• Nếu khách hàng phát hiện sản phẩm bị lỗi, hàng kém chất lượng, không chính hãng. DOBACO sẽ có các chính sách đổi trả với giấy tờ rõ ràng, luôn ưu tiên quyền lợi của khách hàng.

Chính sách bảo hành theo nhà sản xuất

• Chính sách bảo hành dài hạn, bảo trì, bảo dưỡng thường xuyên của DOBACO áp dụng thể hiện sự chuyên nghiệp, tận tâm của công ty đối với khách hàng. Đem lại sự hài lòng tuyệt đối cho khách hàng ở chất lượng phục vụ, mức độ uy tín của thương hiệu.

Được hỗ trợ trong quá trình sử dụng

DOBACO hỗ trợ tư vấn, lắp đặt và xử lý kỹ thuật nhanh chóng khi khách hàng cần. Điều này giúp hệ thống vận hành ổn định và giảm rủi ro gián đoạn sản xuất.

• DOBACO sẵn sàng hỗ trợ cho khách hàng các sản phẩm quạt ly tâm siêu cao áp có giá cạnh tranh bậc nhất. Tận xưởng mà không qua bất kỳ khâu trung gian nào, kịp thời đáp ứng mọi nhu cầu của khách hàng trong quá trình sử dụng nếu cần.

Câu hỏi thường gặp quạt hút ly tâm cao áp

Quạt cao áp có ồn không? Cách giảm ồn rung?

• Quạt được cân bằng động chuẩn nên êm trong dải thiết kế; ồn thường đến từ xoáy khí động tại co–cút/van. Giải pháp: đế cao su chống rung, giữ đoạn ống thẳng trước–sau quạt, hạn chế đổi hướng gắt, bố trí tiêu âm và điều khiển biến tần để tránh chạy vượt dải hiệu suất tốt.

Chọn công suất/lưu lượng/cột áp như thế nào?

• Xác định Q (m³/h) theo nhu cầu hút; tính Δp (Pa) từ tổn thất đường ống + thiết bị; cộng dự phòng 10–15%. Từ Q–Δp, kỹ sư chọn đường kính guồng, tốc độ, motor và khuyến nghị biến tần nếu cần thay đổi lưu lượng.

Truyền động trực tiếp hay gián tiếp (curoa) tốt hơn?

• Trực tiếp: gọn, ít bảo trì, phù hợp môi trường sạch/ít nhiệt–ẩm.
• Gián tiếp: linh hoạt tỷ số truyền, tách động cơ khỏi khí nóng/ẩm/bụi, phù hợp siêu cao áp hoặc môi trường khắc nghiệt.

Dùng vật liệu gì cho khí ăn mòn hoặc nhiệt cao?

• Tùy môi trường: thép sơn (chuẩn), inox cho ăn mòn/ẩm, composite/lining cho một số hóa chất; bố trí gián tiếp để bảo vệ động cơ khi khí nóng. Luôn kiểm tra gioăng, sơn phủ, bích chịu môi trường.

Quạt cao áp có hút bụi mịn qua lọc được không?

• Được, nhưng cần Δp dự phòng cho lọc túi/HEPA/cyclone, đồng thời lắp chênh áp kế để theo dõi tăng trở lực và lên lịch rũ bụi/thay lõi. Nên dùng cánh radial chịu bám bẩn và bảo dưỡng định kỳ.

Nếu bạn đang có nhu cầu tìm mua quạt ly tâm cao áp chất lượng, uy tín thì hãy gọi ngay đến hotline: 0984.249.686 hoặc website: dobaco.vn để được nhân viên DOBACO tư vấn tận tình nhất!
