Quạt hút cho nhà xưởng 100m2 cần được chọn theo chiều cao, nguồn nhiệt, bụi hoặc mùi, đường cấp khí và vị trí thoát khí. DOBACO hướng dẫn bạn tính lưu lượng sơ bộ, xác định loại quạt phù hợp và dự trù chi phí, giúp việc lựa chọn bám sát điều kiện vận hành của xưởng.
1. Nhà xưởng 100m2 nên chọn loại quạt hút nào?
Xưởng có thể thoát khí trực tiếp qua vách nên xem xét quạt gắn tường; cần hút ở phía trên có thể dùng quạt mái; bụi, khói hoặc hơi phát sinh tại máy cần đánh giá hút tại nguồn.
Bảng dưới đây giúp bạn định hướng trước khi tính thông số thiết bị.
| Điều kiện nhà xưởng | Phương án nên xem xét | Điều kiện cần kiểm tra |
|---|---|---|
| Không gian tương đối thông thoáng, có vách tiếp giáp bên ngoài | Quạt hút gắn tường | Ô chờ, khả năng chịu lực và đường khí bù |
| Khó bố trí quạt trên vách, cần điểm hút ở phía trên | Quạt hút mái | Kết cấu mái, chống dột, đường lên bảo trì |
| Bụi, khói hoặc hơi tập trung tại công đoạn sản xuất | Chụp hút, đường ống và quạt phù hợp | Khả năng thu gom, trở lực, xử lý khí và vị trí xả |

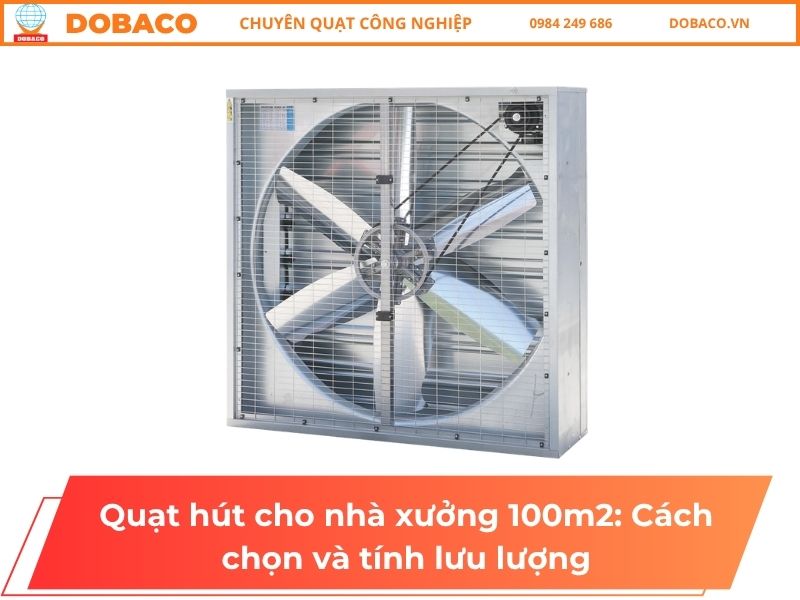

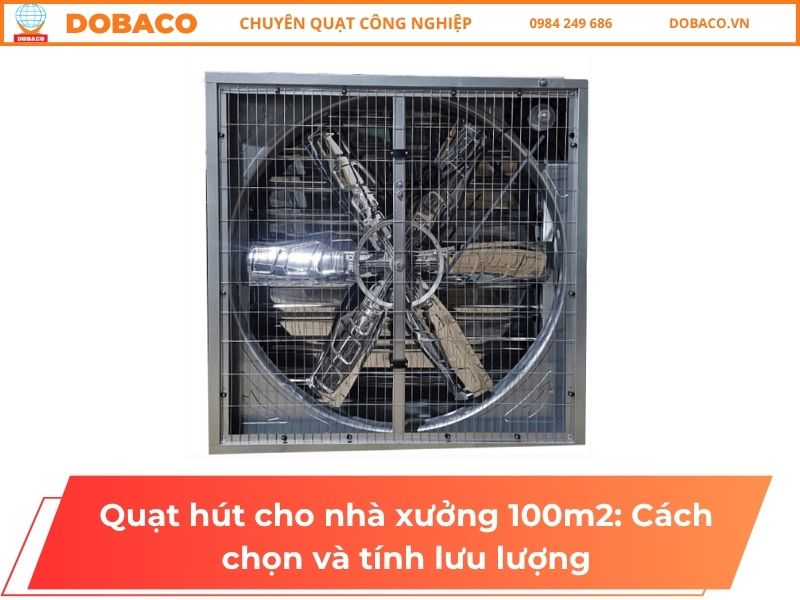

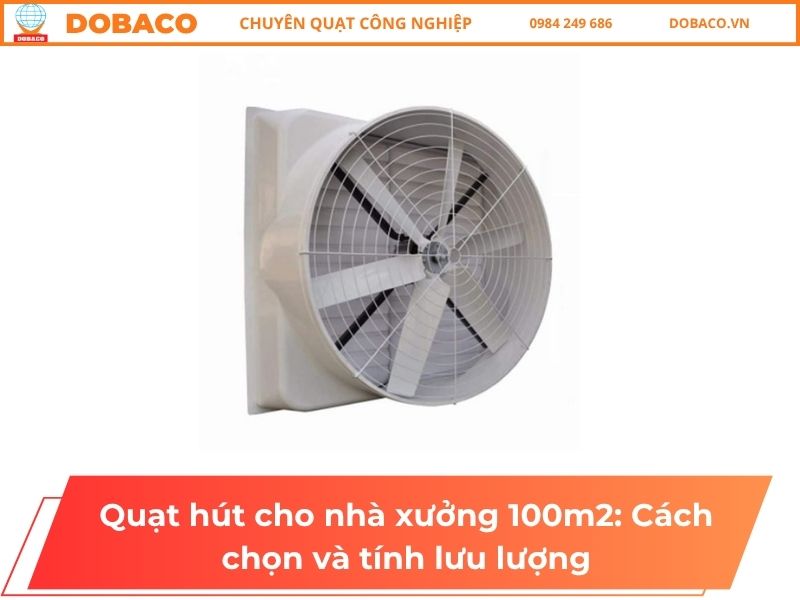

1.1. Quạt hút gắn tường cho đường thoát khí trực tiếp
- Quạt hút gắn tường phù hợp khi xưởng có vị trí xả ra ngoài và đường lấy khí vào đủ thông thoáng. Phương án này hạn chế nhu cầu đi ống, thuận tiện kiểm tra nếu vị trí lắp có thể tiếp cận.
- Trước khi chọn, cần đối chiếu lưu lượng tại áp suất làm việc, điện áp, kích thước khung và phụ kiện chắn mưa. Với vách tôn, phải kiểm tra khung gia cố để tránh rung truyền vào vách.
- Cửa lấy gió nên giúp không khí đi qua khu vực làm việc trước khi tới quạt. Nếu cửa nằm sát điểm hút, khí mới có thể thoát ngay ra ngoài trong khi góc xa vẫn bí.
1.2. Quạt hút mái khi cần đặt điểm hút phía trên
- Quạt hút mái là phương án đáng xem xét khi vách xưởng bị hạn chế hoặc cần hút lớp khí nóng tích tụ phía trên. Hiệu quả còn phụ thuộc vị trí cấp khí và khả năng lưu thông xuống vùng có người làm việc.
- Thi công cần kiểm tra tải trọng, bệ đỡ, xử lý kín nước tại chân đế và giải pháp chống rung. Đồng thời, phải dành lối tiếp cận an toàn để vệ sinh, sửa chữa; tránh chọn vị trí chỉ thuận tiện lắp ban đầu nhưng khó bảo trì.
1.3. Quạt nối ống và chụp hút cho nguồn phát sinh tập trung
- Thông gió toàn xưởng giúp trao đổi không khí trong không gian chung. Hút cục bộ thu gom chất ô nhiễm gần nơi phát sinh, trước khi chúng lan rộng tới người lao động.
- Ví dụ minh họa, một bàn mài nằm cuối xưởng cần được đánh giá vị trí chụp hút và hướng phát tán bụi. Chỉ tăng quạt hút ở tường đối diện có thể kéo bụi qua khu vực có người đứng.
- Với hệ thống có chụp hút, ống và bộ lọc, quạt ly tâm là một lựa chọn cần đối chiếu theo lưu lượng và trở lực. Loại quạt, vật liệu và bộ xử lý phải phù hợp chất cần thu gom; một chiếc quạt riêng lẻ chưa tạo thành hệ thống hút bụi hoàn chỉnh.
2. Cách tính lưu lượng và số lượng quạt hút cho nhà xưởng 100m2
Lưu lượng thông gió sơ bộ được tính bằng thể tích xưởng nhân với số lần trao đổi không khí mỗi giờ. Số quạt được ước tính từ lưu lượng yêu cầu và lưu lượng từng quạt tại điều kiện lắp đặt.
Các bước dưới đây dùng giả định rõ ràng để bạn dễ kiểm tra phép tính.
2.1. Tính thể tích xưởng từ diện tích và chiều cao
Công thức:
V = S × H
Trong đó, V là thể tích xưởng, tính bằng m³; S là diện tích sàn, tính bằng m²; H là chiều cao trung bình của không gian cần thông gió, tính bằng m.
Xưởng rộng 100 m², cao trung bình 4 m có thể tích:
V = 100 × 4 = 400 m³.
Với mái dốc, cần xác định chiều cao trung bình phù hợp hình học công trình. Nếu xưởng có gác lửng hoặc nhiều phòng kín, nên xem xét từng vùng thay vì coi toàn bộ không gian là một khối thông nhau.
2.2. Tính lưu lượng thông gió sơ bộ
Khi dùng số lần trao đổi không khí mỗi giờ, công thức là:
Q = V × ACH
Q có đơn vị m³/h; ACH có đơn vị lần/giờ. Cách tính này tương đương phương pháp lấy thể tích chia cho thời gian mỗi lần trao đổi khí, sau khi quy đổi đơn vị.
ACH cần được xác định theo công năng, mức sử dụng và yêu cầu thiết kế. Xưởng đóng gói, xưởng có máy tỏa nhiệt và khu phun sơn không thể mặc định dùng cùng một giá trị.
Ví dụ tính toán: giả sử xưởng 400 m³ được xét với ACH = 10 lần/giờ:
Q = 400 × 10 = 4.000 m³/h.
Đây là giả định để minh họa phép tính, không phải mức khuyến nghị chung cho mọi xưởng 100 m². Khi cần kiểm soát nhiệt hoặc chất ô nhiễm, đơn vị thiết kế phải đánh giá thêm tải nhiệt, nguồn phát sinh và hiệu quả thu gom.
| Diện tích | Chiều cao trung bình | Thể tích | ACH giả định | Lưu lượng tính được |
|---|---|---|---|---|
| 100 m² | 3 m | 300 m³ | 10 lần/giờ | 3.000 m³/h |
| 100 m² | 4 m | 400 m³ | 10 lần/giờ | 4.000 m³/h |
| 100 m² | 6 m | 600 m³ | 10 lần/giờ | 6.000 m³/h |
Bảng chỉ thể hiện ảnh hưởng của chiều cao khi giữ nguyên ACH giả định.
2.3. Ước tính số quạt theo lưu lượng tại điểm làm việc
Với các quạt cùng loại, có thể ước tính ban đầu:
Số quạt = Q yêu cầu / Q mỗi quạt tại điểm làm việc, làm tròn lên.
Giả sử cần 4.000 m³/h và mỗi quạt cung cấp 2.200 m³/h tại trở lực của phương án dự kiến, kết quả là 4.000 / 2.200 ≈ 1,82, làm tròn thành 2 quạt. Sau đó vẫn cần kiểm tra tổng lưu lượng khi các quạt cùng hoạt động và cách phân phối khí.
Điểm làm việc phụ thuộc đường đặc tính quạt và trở lực hệ thống. Chiều dài ống, co nối, cửa chớp và các bộ phận cản dòng đều ảnh hưởng tới áp suất cần thiết.
Không dùng riêng lưu lượng tối đa trên catalogue để kết luận quạt đủ cho xưởng. Đồng thời, cần phân biệt công suất điện W hoặc kW với lưu lượng m³/h: quạt có công suất điện lớn hơn chưa chắc cung cấp nhiều gió hơn tại phương án đang xét.
3. Những thông số cần kiểm tra trước khi mua quạt
Khi mua quạt, cần kiểm tra đồng thời lưu lượng, áp suất, nguồn điện, công suất, độ ồn, kích thước và mức phù hợp với môi trường sử dụng.
Bảng thông số và điều kiện bảo hành nên gắn với đúng model, đúng cấu hình đặt hàng.
| Nội dung | Cần yêu cầu hoặc đối chiếu |
|---|---|
| Lưu lượng và áp suất | Lưu lượng tại áp suất thiết kế, đường đặc tính và tốc độ quay tương ứng |
| Điện áp | Nguồn điện tại xưởng, số pha và cách đấu nối theo động cơ |
| Công suất | Phân biệt công suất động cơ với công suất điện đầu vào dùng để tính điện năng |
| Độ ồn | Thông số dB(A), khoảng cách và điều kiện đo; phân biệt mức áp suất âm với mức công suất âm |
| Kích thước | Kích thước tổng thể, ô chờ, vị trí bắt bulông và khoảng trống bảo trì |
| Vật liệu, động cơ | Khả năng làm việc trong nhiệt độ, độ ẩm, bụi và mức ăn mòn thực tế |
| Bảo hành, bảo trì | Phạm vi bảo hành, phụ tùng thay thế, hướng dẫn vệ sinh và lịch kiểm tra |
Khi so sánh các mẫu trong danh mục quạt công nghiệp, hãy đặt chúng ở cùng yêu cầu lưu lượng và áp suất. So sánh riêng giá bán hoặc số kW dễ bỏ qua khác biệt về khả năng đáp ứng hệ thống.
4. Tham khảo các mẫu quạt cho phương án nhà xưởng 100m2
Có thể đối chiếu DBH-AFV-4 cho thông gió qua vách, DBH-AF2-4 cho phương án nối ống hai tốc độ và DBH-CFD-5 cho hệ thống cần quạt ly tâm.
Đây là các ứng viên tham khảo theo công năng; lựa chọn cuối cùng phải dựa trên điểm làm việc và mặt bằng thực tế.
Thông số dưới đây được đối chiếu trên trang sản phẩm ngày 08/09/2026. Những ô chưa có dữ liệu đầy đủ cần được xác nhận trong hồ sơ chào hàng.
| Model | Lưu lượng và áp suất công bố | Công suất động cơ | Điện áp | Kích thước công bố | Giá |
|---|---|---|---|---|---|
| DBH-AFV-4 | 8.000 m³/h; bảng chưa nêu áp suất tương ứng | 0,18 kW | 220/380 V theo phiên bản | Ghi “400×400/320 mm”; cần bản vẽ xác nhận | Liên hệ DOBACO |
| DBH-AF2-4 | Hai chế độ: 2.300 m³/h – 120 Pa; 4.500 m³/h – 350 Pa, theo bảng công bố | 0,75/1,5 kW | 380 V | Cánh Ø400 mm; cần bổ sung kích thước tổng thể | Liên hệ DOBACO |
| DBH-CFD-5, cấu hình 1,1 kW | Dải 4.000–5.000 m³/h; áp suất 600–400 Pa; cần đường đặc tính để chốt cặp Q–Pa | 1,1 kW | 380 V | Cánh Ø500 mm; cần bổ sung kích thước tổng thể | Liên hệ DOBACO |
4.1. DBH-AFV-4 cho vị trí hút qua vách
DBH-AFV-4 có khung vuông, thuận tiện xem xét cho ô tường hoặc vách xưởng. Giới hạn của dữ liệu hiện có là chưa nêu áp suất đi kèm lưu lượng 8.000 m³/h, nên cần xác nhận hiệu suất khi lắp cửa chớp và phụ kiện trước khi chốt.
4.2. DBH-AF2-4 cho nhu cầu vận hành hai tốc độ
DBH-AF2-4 có hai chế độ tốc độ, có thể đưa vào danh sách xem xét khi nhu cầu thông gió thay đổi theo ca. Phương án cần điện 380 V, bộ điều khiển phù hợp và kiểm tra điểm làm việc ở từng chế độ; không mặc định mức 4.500 m³/h đáp ứng mọi hệ ống.
4.3. DBH-CFD-5 cho phương án hút qua đường ống
DBH-CFD-5 truyền động gián tiếp là ứng viên để đối chiếu khi cần hút qua ống và các bộ phận gây trở lực. Với cấu hình 1,1 kW trong bảng, phải kiểm tra tổng tổn thất trước khi chọn; không mặc định quạt đủ áp cho mọi bộ lọc. Cần dành chỗ kiểm tra dây đai và bảo trì.
5. Chi phí lắp quạt hút cho nhà xưởng 100m2 gồm những gì?
Chi phí gồm thiết bị, phụ kiện, thi công, đấu nối điện và khoản vận hành, bảo trì về sau. Bạn có thể gửi mặt bằng cho DOBACO để nhận báo giá theo cấu hình và phạm vi lắp đặt.
Chưa thể xác định tổng tiền chỉ từ diện tích 100 m².
5.1. Chi phí mua quạt và phụ kiện
Phần thiết bị thường gồm quạt, cửa chớp hoặc chụp che mưa, lưới bảo vệ và khung đỡ. Tùy phương án, cần bổ sung ống gió, co nối, chụp hút, khớp nối mềm hoặc bộ xử lý khí.
Khi nhận báo giá, hãy kiểm tra phụ kiện nào đã đi kèm quạt. Hai báo giá có cùng model nhưng khác vật liệu, động cơ hoặc phụ kiện sẽ không thể so sánh chỉ bằng tổng tiền.
5.2. Chi phí thi công và đấu nối điện
Chi phí lắp đặt phụ thuộc việc tạo ô chờ, gia cố kết cấu, độ cao thi công và chiều dài tuyến điện. Với quạt mái, cần tính thêm hạng mục xử lý kín nước tại vị trí lắp.
Đề nghị báo giá tách rõ:
- Thiết bị, phụ kiện và vật tư điện.
- Nhân công, vận chuyển và phương tiện nâng nếu cần.
- Thiết bị đóng cắt, bảo vệ và điều khiển.
- Kiểm tra, chạy thử và bàn giao.
- VAT, phạm vi lắp đặt và các khoản chưa bao gồm.
Để dự trù sát điều kiện xưởng, hãy gửi DOBACO ảnh vị trí lắp, kích thước ô chờ và yêu cầu vận hành cùng đề nghị báo giá.
5.3. Chi phí điện và bảo trì
Điện năng được ước tính bằng:
E = P đầu vào thực tế × thời gian chạy.
E tính bằng kWh; P tính bằng kW; thời gian tính bằng giờ. Nếu nhiều quạt chạy đồng thời, cộng công suất đầu vào của các thiết bị.
Ví dụ độc lập: giả sử tổng công suất điện đầu vào trung bình đo được là 0,5 kW, chạy 8 giờ/ngày trong 26 ngày, điện năng là:
E = 0,5 × 8 × 26 = 104 kWh/tháng.
Chi phí điện cần tính theo đơn giá và khung giờ áp dụng cho xưởng. Nếu dùng số liệu định mức thay cho đo thực tế, phải ghi rõ đây là ước tính và xác định thông số đó có phải công suất điện đầu vào hay không.
Ngân sách bảo trì nên bao gồm vệ sinh cánh, lưới, cửa chớp; kiểm tra ổ bi, dây đai nếu có; vệ sinh hoặc thay bộ lọc. Chu kỳ thực hiện phụ thuộc mức bám bẩn và hướng dẫn vận hành.
6. Bố trí quạt hút thế nào để thông gió hiệu quả?
Quạt hút cần tạo đường khí đi qua khu vực làm việc, có đủ khí bù và xả tới vị trí phù hợp.
Sau khi xác định lưu lượng, bạn vẫn phải kiểm tra mặt bằng để tránh vùng bí khí, luồng khí đi tắt hoặc khí thải quay lại cửa lấy gió.
6.1. Sắp xếp đường khí vào và vị trí hút
Ví dụ minh họa với xưởng hình chữ nhật: cửa lấy khí đặt ở một đầu, khu vực làm việc ở giữa và điểm hút ở đầu còn lại. Cách bố trí này hướng dòng khí đi xuyên qua vùng cần thông gió, nếu không bị máy móc hoặc vách ngăn cản trở.
| Vị trí trên mặt bằng minh họa | Vai trò | Điều cần tránh |
|---|---|---|
| Đầu xưởng có nguồn khí sạch | Lấy khí vào | Hút lại khí từ điểm xả hoặc khu ô nhiễm bên ngoài |
| Giữa xưởng, nơi có người làm việc | Cho khí đi qua vùng cần thông gió | Máy lớn, kệ kín chắn toàn bộ đường khí |
| Cuối xưởng | Thu và thải khí | Cửa mở sát quạt khiến khí đi tắt |
Nếu có phòng kín hoặc dãy máy tạo góc khuất, cần đánh giá thêm cửa chuyển gió, điểm cấp khí hoặc điểm hút riêng. Với nguồn phát sinh bụi, khói, bố trí hút cục bộ phải tránh kéo chất ô nhiễm qua vùng hô hấp của người vận hành.
6.2. Đảm bảo đủ khí bù khi quạt chạy
- Khí bị hút ra cần được thay thế bằng khí đi vào qua cửa lấy gió hoặc hệ thống cấp khí. Thiếu khí bù có thể làm tăng trở lực và giảm lưu lượng hút thực tế.
- Không nên chỉ nhìn kích thước tổng thể của cửa: lưới, lam và bộ lọc làm giảm tiết diện thoáng, đồng thời tạo thêm tổn thất áp suất. Hãy kiểm tra hệ thống trong trạng thái cửa thường dùng khi sản xuất, tránh chạy thử với toàn bộ cửa mở rồi vận hành với cửa đóng kín.
6.3. Kiểm tra hiệu quả sau lắp đặt
- Khi bàn giao, cần kiểm tra chiều quay, chiều gió, độ rung, tiếng ồn và khả năng mở của cửa chớp. Với hệ nối ống, đo lưu lượng hoặc vận tốc tại vị trí thích hợp và đối chiếu yêu cầu thiết kế.
- Ngoài thông số tại quạt, hãy kiểm tra các điểm có người làm việc và vùng xa cửa cấp khí. Hệ thống hút cục bộ cần đánh giá khả năng thu gom tại chụp hút, không chỉ kiểm tra động cơ có chạy hay không.
- Kết quả chạy thử nên được lưu lại làm mốc theo dõi suy giảm hiệu suất và lập kế hoạch vệ sinh.
7. Câu hỏi thường gặp
Cùng diện tích 100 m², cấu hình quạt có thể khác nhau theo chiều cao, công năng, nguồn điện và cách bố trí khí. Những câu trả lời sau giúp bạn kiểm tra các tình huống thường gặp trước khi quyết định mua.
7.1. Nhà xưởng 100m2 lắp một quạt hút có đủ không?
Có thể đủ nếu quạt đáp ứng lưu lượng tại trở lực thực tế và khí được phân phối tới các vùng cần thông gió. Xưởng chia nhiều phòng hoặc có góc khuất có thể cần nhiều điểm hút dù tổng lưu lượng của một quạt đã đủ theo tính toán.
7.2. Xưởng cao 3 m và 6 m có dùng cùng cấu hình quạt được không?
Không nên mặc định dùng giống nhau. Cùng diện tích và ACH, xưởng cao 6 m có thể tích và lưu lượng tính toán gấp đôi xưởng cao 3 m. Cấu hình cuối cùng còn phụ thuộc nguồn nhiệt và khu vực cần kiểm soát.
7.3. Nên dùng một quạt lớn hay hai quạt nhỏ?
Một quạt lớn có thể giảm số vị trí thi công; hai quạt nhỏ có thể thuận tiện phân vùng và vận hành theo nhu cầu. Cần so sánh ở cùng tổng lưu lượng thực tế, đồng thời xét tiếng ồn, điện năng và khí bù. Hai quạt không tự động tạo thành phương án dự phòng đầy đủ.
7.4. Quạt hút nhà xưởng nên dùng điện 220 V hay 380 V?
Chọn theo nguồn điện và cấu hình động cơ phù hợp tại xưởng. Nếu chỉ có điện một pha 220 V, cần chọn đúng phiên bản tương thích. Khi có điện ba pha 380 V, có thể xem xét các model tương ứng; điện áp tự nó không quyết định độ bền hoặc hiệu quả thông gió.
7.5. Vì sao lắp quạt hút nhưng xưởng vẫn nóng?
Có thể do thiếu khí bù, khí đi tắt, lưu lượng thực tế thấp hoặc nhiệt từ mái và máy vượt khả năng thải nhiệt. Quạt thông gió không tự làm lạnh khí ngoài trời; khi khí cấp đã nóng, cần đánh giá thêm cách nhiệt, thu nhiệt tại nguồn hoặc giải pháp làm mát phù hợp.
7.6. Xưởng có bụi hoặc hơi sơn cần chọn hệ thống hút thế nào?
Cần đánh giá hút tại nguồn, đặc tính chất phát sinh, bộ xử lý và vị trí xả. Với bụi hoặc hơi có khả năng cháy nổ, toàn bộ hệ thống phải được đánh giá nguy cơ và chọn cấu hình phù hợp; chỉ đổi sang một loại quạt khác chưa đủ.
Chọn quạt hút cho nhà xưởng 100m2 cần bắt đầu từ thể tích, mục tiêu thông gió và điều kiện lắp đặt, sau đó mới chốt model và số lượng. Tính đúng lưu lượng, kiểm tra áp suất và bố trí đủ khí bù sẽ giúp phương án có cơ sở rõ ràng để nghiệm thu.
Để được tư vấn quạt hút cho nhà xưởng 100m2, bạn hãy gửi DOBACO diện tích, chiều cao trung bình, ngành sản xuất, nguồn nhiệt hoặc bụi/mùi, nguồn điện và ảnh mặt bằng có vị trí cửa. Gửi yêu cầu tư vấn hoặc báo giá tới DOBACO để trao đổi cấu hình và các hạng mục lắp đặt phù hợp với xưởng của bạn.
