Để hạ nhiệt và tăng khả năng thoát khí nóng tại khu vực tập trung nhiều thiết bị sinh nhiệt, có thể ưu tiên 3 nhóm quạt công nghiệp gồm quạt hướng trục lưu lượng lớn, quạt ly tâm tạo áp để dẫn khí nóng ra xa và hệ thống quạt làm mát bằng hơi nước. Việc bố trí đúng loại quạt giúp không khí lưu thông tốt hơn, hạn chế nhiệt tích tụ quanh máy và hỗ trợ thiết bị vận hành ổn định, giảm nguy cơ quá nhiệt khi làm việc liên tục. Trong bài viết này, DOBACO sẽ phân tích cách chọn và bố trí quạt cho khu vực máy móc tỏa nhiệt phù hợp để hỗ trợ thiết bị vận hành ổn định và cải thiện điều kiện làm việc.
1. Các loại quạt phù hợp với khu vực máy móc tỏa nhiệt
Khu vực có máy móc phát nhiệt thường cần kết hợp giải pháp tăng lưu thông không khí và đưa nhiệt ra ngoài thay vì chỉ dùng quạt thổi tuần hoàn. Quạt hướng trục thích hợp cho nhu cầu trao đổi lượng khí lớn, quạt ly tâm phù hợp khi phải dẫn khí qua đường ống, còn quạt tường hoặc áp mái giúp thoát khí nóng tích tụ trong nhà xưởng. Tăng thông gió, tăng vận tốc không khí và hút cục bộ tại nguồn nhiệt đều là những biện pháp kỹ thuật được sử dụng để kiểm soát môi trường nóng tại nơi làm việc.
Việc chọn loại quạt cần dựa trên mục tiêu thực tế: làm mát khu vực làm việc, giải nhiệt cho máy, hút khí nóng trực tiếp hay thông gió toàn bộ nhà xưởng. Mỗi phương án có đặc điểm vận hành khác nhau.
1.1. Quạt hướng trục công nghiệp
Quạt hướng trục công nghiệp phù hợp với những khu vực cần trao đổi một lượng không khí lớn trên đường gió tương đối thông thoáng. Dòng khí di chuyển gần song song với trục quạt nên thiết bị thường được bố trí tại tường, cửa thông gió, đường ống hoặc các vị trí cấp – hút gió trong nhà xưởng.
Loại quạt này có thể dùng để:
- Đưa không khí bên ngoài vào khu vực máy.
- Đẩy luồng khí nóng về phía cửa hút.
- Hút khí nóng trực tiếp ra ngoài qua tường.
- Tạo dòng không khí liên tục dọc theo dây chuyền máy móc.
- Hỗ trợ thông gió cho nhà xưởng có không gian rộng.
Với khu vực có đường ống dài, nhiều co hoặc thiết bị gây tổn thất áp suất, không nên chỉ chọn quạt dựa trên kích thước cánh. Điểm làm việc thực tế của quạt phụ thuộc cả lưu lượng yêu cầu và trở lực của hệ thống.
1.2. Quạt ly tâm
Quạt ly tâm thường được xem xét khi khí nóng phải được hút qua chụp hút, đường ống hoặc các bộ phận gây cản trở dòng khí. Khả năng tạo áp của quạt giúp duy trì dòng khí khi hệ thống có trở lực đáng kể.
Một số trường hợp phù hợp gồm:
- Hút khí nóng từ bên trong máy hoặc buồng thiết bị.
- Dẫn khí nóng qua đường ống tới vị trí xả.
- Hút khí từ nhiều máy về một tuyến ống chung.
- Kết hợp với hệ thống hút bụi hoặc xử lý khí khi quá trình sản xuất đồng thời sinh nhiệt và chất ô nhiễm.
Nếu máy phát sinh thêm bụi, khói, hơi dầu hoặc khí công nghệ, giải pháp nên ưu tiên thu gom ngay tại nguồn thay vì dùng quạt thổi khiến chất ô nhiễm phát tán trong nhà xưởng. Nguyên tắc của hút cục bộ là thu và đưa chất phát sinh ra khỏi vùng làm việc trước khi chúng lan rộng.
1.3. Quạt làm mát di động và thiết bị làm mát bay hơi
Quạt di động phù hợp khi cần tăng vận tốc không khí tại một khu vực giới hạn, chẳng hạn vị trí công nhân vận hành máy, bàn kiểm tra hoặc khu vực nhiệt cao cục bộ. Ưu điểm là dễ thay đổi vị trí và không cần cải tạo hệ thống thông gió lớn.
Thiết bị làm mát bằng bay hơi nước có thể giảm nhiệt độ của luồng khí cấp trong điều kiện phù hợp, nhưng không nên mặc định rằng mọi hệ thống đều giảm được 5–10°C. Hiệu quả thực tế phụ thuộc nhiệt độ không khí, độ ẩm, điều kiện cấp gió và đặc tính thiết bị; môi trường càng ẩm thì khả năng làm mát bằng bay hơi càng bị hạn chế.
Vì vậy, cần đánh giá độ ẩm và yêu cầu công nghệ trước khi sử dụng phương án này cho khu vực máy móc.

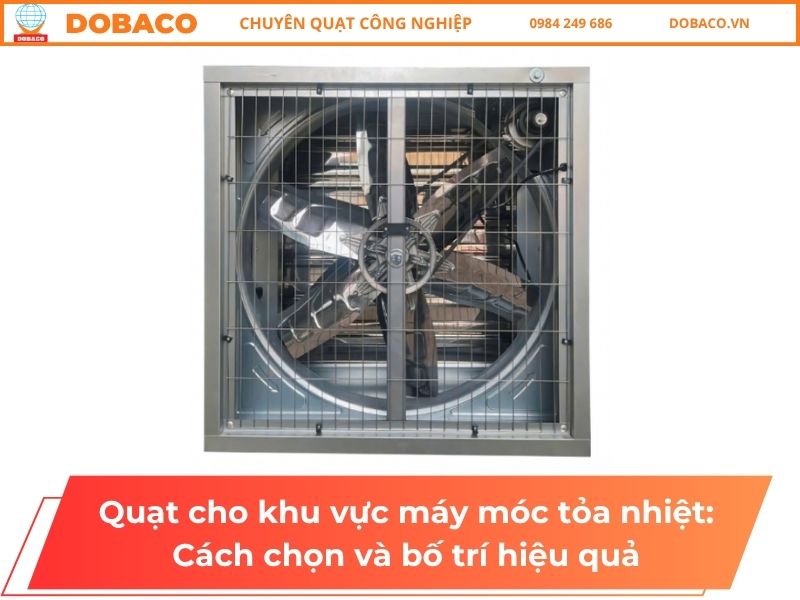

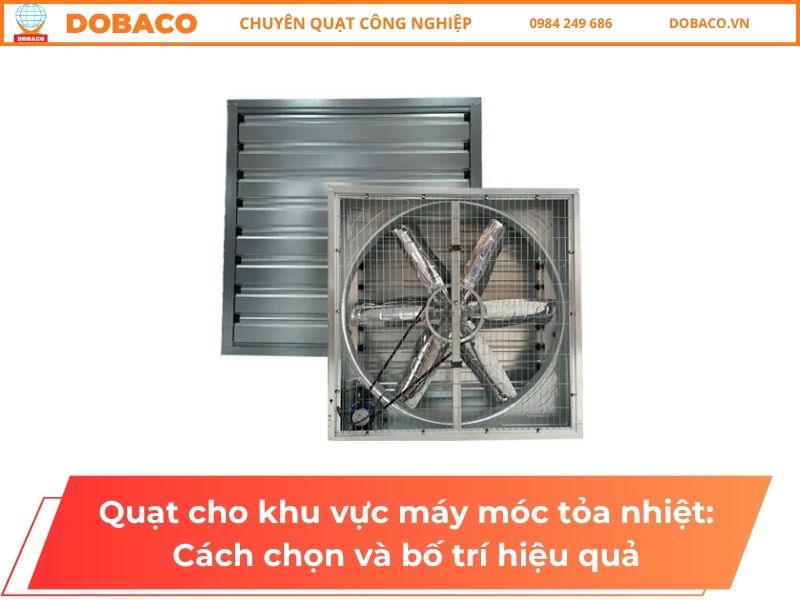

1.4. Quạt thông gió gắn tường và quạt áp mái
Khí nóng từ thiết bị thường làm nhiệt tích tụ tại các vùng phía trên nhà xưởng. Quạt hút gắn tường hoặc quạt áp mái có thể tạo đường thoát cho lượng khí nóng này, đồng thời kéo không khí mới vào từ các cửa cấp gió.
Phương án này đặc biệt hữu ích khi mục tiêu chính là thông gió tổng thể cho không gian lớn, thay vì hút trực tiếp tại một máy riêng lẻ.
Hiệu quả sẽ tốt hơn khi cửa cấp và cửa hút được bố trí thành một đường dòng rõ ràng, tránh tình trạng không khí vừa được cấp vào đã bị hút ra ngay mà chưa đi qua khu vực cần giải nhiệt.
2. Cách chọn quạt cho khu vực máy móc tỏa nhiệt
Muốn chọn đúng quạt cho khu vực máy móc tỏa nhiệt, cần xác định tải nhiệt cần xử lý, lưu lượng không khí, trở lực đường gió, nhiệt độ dòng khí, đặc điểm môi trường và vị trí lắp đặt. Chọn quạt chỉ dựa vào đường kính hoặc công suất motor có thể khiến lưu lượng thực tế không đáp ứng yêu cầu.
Một hệ thống hiệu quả cần xử lý đồng thời ba vấn đề: nhiệt phát sinh ở đâu, khí nóng cần di chuyển theo hướng nào và quạt phải thắng được bao nhiêu trở lực để đạt lưu lượng thiết kế.
2.1. Xác định mục tiêu sử dụng trước khi chọn quạt
Trước tiên cần trả lời rõ quạt được lắp để làm gì:
- Giải nhiệt trực tiếp cho máy.
- Hút khí nóng ra khỏi máy.
- Làm mát khu vực công nhân đứng vận hành.
- Thông gió toàn bộ xưởng.
- Hút đồng thời nhiệt và bụi, khói hoặc hơi dầu.
- Cấp thêm không khí mát từ bên ngoài.
Nếu chỉ cần tuần hoàn không khí, cấu hình quạt sẽ khác hệ thống phải hút nhiệt qua hàng chục mét đường ống.
2.2. Xác định lưu lượng gió cần thiết
Lưu lượng quá thấp khiến nhiệt tiếp tục tích tụ. Ngược lại, chọn lưu lượng quá lớn không đồng nghĩa hệ thống sẽ hiệu quả hơn vì có thể làm tăng công suất tiêu thụ, tiếng ồn và vận tốc gió tại khu vực làm việc.
Đối với bài toán giải nhiệt bằng thông gió, lưu lượng cần căn cứ vào:
- Nhiệt lượng máy phát ra.
- Số lượng máy hoạt động đồng thời.
- Nhiệt độ không khí cấp.
- Mức nhiệt chấp nhận được tại khu vực.
- Thể tích và mức độ kín của nhà xưởng.
- Khả năng thoát khí tự nhiên hiện có.
Do đó, không nên áp dụng một mức lưu lượng cố định cho mọi nhà xưởng.
2.3. Kiểm tra áp suất và trở lực hệ thống
Nếu quạt hút trực tiếp qua một ô tường, trở lực thường khác hoàn toàn so với hệ thống có đường ống, co, van, lưới chắn, bộ lọc hoặc chụp hút.
Trong hệ thống quạt, điểm vận hành được xác định bởi giao điểm giữa đường đặc tính quạt và đường đặc tính hệ thống. Khi trở lực thay đổi, lưu lượng thực tế của quạt cũng thay đổi.
Đây là lý do một chiếc quạt công nghiệp có lưu lượng danh định lớn vẫn có thể hút yếu sau khi lắp vào đường ống không phù hợp.
2.4. Kiểm tra nhiệt độ của dòng khí
Không chỉ nhiệt độ phòng mà nhiệt độ khí đi qua quạt cũng cần được xác định.
Với khí nóng, cần xem xét:
- Vật liệu cánh và vỏ quạt.
- Khả năng chịu nhiệt của ổ bi.
- Vị trí động cơ.
- Phương án truyền động.
- Khả năng giãn nở của các chi tiết.
- Điều kiện làm việc liên tục hay gián đoạn.
Không nên tự suy ra giới hạn nhiệt độ cho một model nếu chưa có tài liệu kỹ thuật. Thông số chịu nhiệt phải được xác định theo cấu hình quạt và điều kiện vận hành thực tế.
2.5. Xem xét thành phần khí đi qua quạt
Khu vực máy móc không phải lúc nào cũng chỉ sinh nhiệt. Một số quá trình còn tạo:
- Bụi.
- Khói.
- Hơi dầu.
- Hơi ẩm.
- Khí có tính ăn mòn.
- Hơi dung môi hoặc môi trường có nguy cơ cháy nổ.
Khi có chất ô nhiễm, thiết kế thông gió phải ưu tiên kiểm soát chúng tại nguồn thay vì chỉ tăng lưu thông không khí trong phòng.
2.6. Đánh giá độ ồn, điện năng và khả năng bảo trì
Quạt thường phải vận hành cùng thời gian với dây chuyền sản xuất nên chi phí điện và khả năng bảo dưỡng cũng cần được tính từ đầu.
Nên ưu tiên cấu hình:
- Làm việc gần vùng vận hành phù hợp trên đường đặc tính.
- Có vị trí tháo lắp thuận tiện.
- Không bị vật cản che cửa hút hoặc cửa thổi.
- Dễ kiểm tra motor, ổ bi và bộ truyền động.
- Có thể điều chỉnh lưu lượng khi tải nhiệt thay đổi nếu hệ thống yêu cầu.
3. Cách bố trí quạt trong khu vực máy móc tỏa nhiệt
Bố trí hiệu quả nhất là tạo một đường di chuyển không khí rõ ràng: không khí mát được đưa vào vùng làm việc, đi qua khu vực máy phát nhiệt và khí nóng được hút ra ngoài. Với nguồn nhiệt tập trung, nên đặt điểm hút càng gần nguồn càng tốt thay vì chờ khí nóng lan ra toàn bộ nhà xưởng mới xử lý.
Có thể hình dung nguyên tắc bố trí cơ bản như sau:
Không khí cấp → khu vực làm việc → máy tỏa nhiệt → điểm hút khí nóng → quạt → xả ra ngoài
3.1. Ưu tiên hút nhiệt ngay tại nguồn
Nếu nhiệt phát sinh mạnh tại một máy hoặc một cụm thiết bị, hút cục bộ thường hiệu quả hơn so với chỉ tăng số lượng quạt tuần hoàn trong phòng.
Ví dụ, có thể bố trí chụp hút hoặc cửa hút gần:
- Cửa thoát khí nóng của máy.
- Phần vỏ máy phát nhiệt lớn.
- Buồng sấy.
- Tủ thiết bị có luồng khí nóng thoát ra.
- Khu vực nhiệt tập trung phía trên dây chuyền.
Hút gần nguồn giúp hạn chế nhiệt phát tán sang vùng làm việc xung quanh.
3.2. Bố trí cửa hút khí nóng ở vị trí phù hợp
Khi nhiệt đã phát tán vào không gian, các điểm hút phía trên có thể giúp loại bỏ lớp khí nóng tích tụ.
Trong nhà xưởng lớn, có thể kết hợp:
- Quạt hút tường.
- Quạt áp mái.
- Hệ thống ống hút khí nóng.
- Cửa cấp gió ở vùng thấp hơn.
Không nên chỉ lắp nhiều quạt thổi ngang nhưng không bố trí đường thoát khí ra ngoài, bởi nhiệt khi đó chủ yếu được phân tán từ khu vực này sang khu vực khác.
3.3. Tránh hiện tượng cấp gió và hút gió bị “ngắn mạch”
Nếu cửa cấp đặt quá gần cửa hút, luồng khí mới có thể đi thẳng ra ngoài mà không quét qua khu vực máy.
Vì vậy cần bố trí sao cho dòng khí đi qua vùng cần xử lý trước khi được hút ra.
Đây là một trong những điểm thường bị bỏ qua khi bổ sung quạt vào nhà xưởng đã vận hành.
3.4. Không đặt vật cản quá sát cửa hút và cửa thổi
Vách, cột, co ống hoặc các phụ kiện đặt không hợp lý gần cửa quạt có thể tạo dòng khí xoáy, phân bố không đều và làm giảm khả năng làm việc thực tế của quạt. Hiện tượng này thường được gọi là “system effect”.
Vì vậy, khi bố trí quạt cần xem cả khoảng không phía trước và phía sau thiết bị, không chỉ kiểm tra xem vị trí đó có đủ chỗ lắp hay không.
3.5. Bổ sung lượng khí cấp tương ứng
Khi hút một lượng lớn khí nóng ra khỏi nhà xưởng nhưng không có đường cấp khí bù phù hợp, áp suất âm có thể tăng và lưu lượng hút thực tế bị ảnh hưởng.
Do đó, hệ thống hút phải được xem đồng thời với:
- Cửa lấy gió ngoài.
- Quạt cấp.
- Khe hoặc cửa thông gió.
- Hướng dòng không khí.
- Các khu vực không được phép kéo khí ô nhiễm sang.
Nguyên tắc cấp khí bù là một phần quan trọng của thiết kế hệ thống hút công nghiệp.
4. Những sai lầm khi chọn quạt cho khu vực máy móc tỏa nhiệt
Sai lầm phổ biến nhất là chọn quạt theo công suất motor hoặc kích thước mà không xác định lưu lượng, trở lực và đường di chuyển của khí nóng. Một hệ thống có nhiều quạt chưa chắc làm mát tốt nếu quạt chỉ đảo khí nóng trong xưởng, cửa cấp – hút đặt sai vị trí hoặc đường ống làm tăng tổn thất áp suất.
Các lỗi dưới đây nên được kiểm tra ngay từ giai đoạn thiết kế.
| Sai lầm | Hệ quả thường gặp | Cách hạn chế |
|---|---|---|
| Chọn quạt chỉ theo công suất motor | Không biết lưu lượng thực tế có đủ hay không | Chọn theo điểm làm việc lưu lượng – áp suất |
| Chỉ dùng quạt thổi tuần hoàn | Khí nóng vẫn nằm trong nhà xưởng | Tạo đường hút và xả nhiệt ra ngoài |
| Không tính trở lực đường ống | Quạt chạy nhưng hút yếu | Tính tổn thất của ống và phụ kiện |
| Đặt cửa cấp sát cửa hút | Không khí đi tắt, vùng máy vẫn nóng | Tạo đường gió đi qua nguồn nhiệt |
| Không cấp khí bù | Hệ thống hút khó đạt lưu lượng thiết kế | Bố trí cửa hoặc quạt cấp phù hợp |
| Chọn quạt không xét nhiệt độ khí | Giảm độ bền hoặc vận hành không phù hợp | Kiểm tra điều kiện nhiệt của từng cấu hình |
| Dùng làm mát bay hơi trong mọi môi trường | Hiệu quả thấp khi độ ẩm không phù hợp | Đánh giá nhiệt độ và độ ẩm trước |
| Bỏ qua bụi, hơi dầu hoặc khí công nghệ | Có thể làm chất ô nhiễm lan rộng | Thiết kế hút cục bộ tại nguồn |
| Lắp vật cản sát quạt | Dòng khí rối, giảm hiệu suất hệ thống | Kiểm tra điều kiện cửa hút và cửa thổi |
Đặc biệt, việc đặt co ống, van hoặc vật cản không phù hợp gần quạt có thể làm dòng khí đầu vào mất đồng đều và giảm hiệu quả vận hành so với dữ liệu lựa chọn ban đầu.
5. Giá quạt cho khu vực máy móc tỏa nhiệt
Giá quạt cho khu vực máy móc tỏa nhiệt không có một mức cố định vì còn phụ thuộc loại quạt, lưu lượng, áp suất, nhiệt độ khí, vật liệu, motor, phương án truyền động và yêu cầu lắp đặt. Nếu chưa xác định được cấu hình phù hợp, doanh nghiệp có thể cung cấp điều kiện vận hành để DOBACO tư vấn trước khi lập báo giá.
Các yếu tố ảnh hưởng nhiều đến chi phí gồm:
- Quạt hướng trục hay quạt ly tâm.
- Lưu lượng và áp suất yêu cầu.
- Đường kính hoặc kích thước quạt.
- Công suất và đặc tính motor.
- Nhiệt độ khí cần hút.
- Vật liệu chế tạo.
- Truyền động trực tiếp hay gián tiếp.
- Chiều dài và cấu hình đường ống.
- Chụp hút, van, lưới, tiêu âm và phụ kiện.
- Số lượng quạt.
- Điều kiện lắp đặt tại nhà xưởng.
- Yêu cầu điều khiển và thay đổi lưu lượng.
Vì vậy, so sánh giá chỉ dựa trên đường kính hoặc công suất motor có thể không phản ánh đúng hiệu quả của cả hệ thống.
Để báo giá sát nhu cầu hơn, nên chuẩn bị các thông tin như kích thước khu vực, số lượng máy, vị trí nguồn nhiệt, nhiệt độ vận hành, thời gian chạy máy, sơ đồ mặt bằng và yêu cầu hút – cấp gió. DOBACO có thể dựa trên các dữ liệu này để đề xuất cấu hình phù hợp thay vì chọn quạt theo kinh nghiệm đơn thuần.
6. Câu hỏi thường gặp về quạt cho khu vực máy móc tỏa nhiệt
Việc chọn quạt phụ thuộc vào nguồn nhiệt, không gian và cách khí nóng được đưa ra khỏi khu vực. Không có một loại quạt duy nhất phù hợp cho mọi máy móc; cần đánh giá lưu lượng, áp suất, nhiệt độ và bố trí đường gió trước khi quyết định.
6.1. Khu vực máy móc tỏa nhiệt nên dùng quạt hướng trục hay quạt ly tâm?
Quạt hướng trục thường phù hợp khi cần trao đổi lượng khí lớn qua không gian hoặc tuyến gió có trở lực không quá cao. Quạt ly tâm phù hợp hơn khi cần hút khí nóng qua đường ống, chụp hút hoặc hệ thống có trở lực đáng kể.
Quyết định cuối cùng nên dựa vào điểm làm việc lưu lượng – áp suất của hệ thống thay vì chỉ dựa vào tên loại quạt.
6.2. Quạt công nghiệp có thực sự làm giảm nhiệt độ nhà xưởng không?
Quạt thông thường chủ yếu tạo chuyển động không khí. Để giảm tình trạng nhiệt tích tụ trong nhà xưởng, cần đưa khí nóng ra ngoài và bổ sung không khí có nhiệt độ thấp hơn.
Vì vậy, chỉ đặt quạt thổi tuần hoàn trong một không gian kín thường không giải quyết được nguồn nhiệt liên tục.
6.3. Có nên dùng quạt hơi nước gần máy móc tỏa nhiệt không?
Có thể sử dụng trong một số khu vực phù hợp, nhưng cần xem xét độ ẩm, thiết bị điện, yêu cầu công nghệ và điều kiện môi trường.
Không nên mặc định mức giảm nhiệt cố định vì khả năng làm mát bay hơi phụ thuộc mạnh vào trạng thái không khí đầu vào.
6.4. Làm thế nào xác định cần bao nhiêu quạt?
Không nên xác định số lượng chỉ theo diện tích nhà xưởng. Cần tính tổng lưu lượng yêu cầu, sau đó đối chiếu lưu lượng thực tế tại điểm làm việc của từng quạt.
Ngoài số lượng quạt, vị trí lắp đặt cũng rất quan trọng. Ít quạt nhưng bố trí đúng đường gió có thể hiệu quả hơn nhiều quạt đặt không hợp lý.
6.5. Máy tỏa nhiệt cao có thể dùng quạt thông thường không?
Không nên quyết định khi chưa biết nhiệt độ khí đi qua quạt. Nhiệt độ cao có thể ảnh hưởng đến motor, ổ bi, vật liệu, bộ truyền động và các chi tiết khác.
Cấu hình quạt phải được lựa chọn theo nhiệt độ vận hành thực tế và tài liệu kỹ thuật của thiết bị.
Quạt cho khu vực máy móc tỏa nhiệt cần được lựa chọn dựa trên nguồn phát nhiệt, lưu lượng yêu cầu, áp suất hệ thống, nhiệt độ khí và cách bố trí đường gió. Quạt hướng trục phù hợp với nhiều bài toán trao đổi khí lưu lượng lớn, trong khi quạt ly tâm có lợi thế khi cần hút khí qua đường ống hoặc hệ thống có trở lực.
Quan trọng hơn, doanh nghiệp không nên chỉ tập trung vào việc “lắp thêm quạt”. Một giải pháp hiệu quả cần hình thành được chu trình cấp không khí → quét qua khu vực máy → thu khí nóng → xả ra ngoài, đồng thời tránh ngắn mạch dòng khí và bảo đảm có đủ khí cấp bù.
Nếu chưa xác định được loại quạt, lưu lượng, áp suất hoặc cách bố trí phù hợp, doanh nghiệp có thể cung cấp mặt bằng và điều kiện vận hành để DOBACO hỗ trợ đánh giá, lựa chọn giải pháp quạt và thông gió phù hợp cho khu vực máy móc tỏa nhiệt.
