Công Thức Tính Điện Trở và Ví Dụ Minh Họa

Điện trở là một đại lượng quan trọng trong lĩnh vực điện học, thể hiện khả năng cản trở dòng điện của vật liệu. Việc hiểu và biết cách tính điện trở không chỉ giúp bạn nắm rõ bản chất của mạch điện mà còn ứng dụng hiệu quả trong thiết kế, phân tích và sửa chữa hệ thống điện.

Trong bài viết này, chúng ta sẽ khám phá các công thức tính điện trở phổ biến, cùng với ví dụ minh họa chi tiết để bạn dễ dàng áp dụng vào thực tế.

Điện Trở Là Gì?

Điện trở là một đại lượng vật lý thể hiện mức độ cản trở dòng điện khi nó đi qua một mạch điện. Trong các mạch điện, điện trở được sử dụng để:

  • Kiểm soát dòng điện: Giúp điều chỉnh cường độ dòng điện theo nhu cầu của thiết bị.
  • Bảo vệ mạch điện: Ngăn chặn dòng điện quá lớn có thể làm hỏng các linh kiện điện tử.
  • Ổn định điện áp: Đảm bảo hoạt động ổn định của các thiết bị.

Điện trở thường được ký hiệu là R, và đơn vị đo của nó là Ohm (Ω). Đặc điểm của một điện trở có thể được thể hiện bằng các thông số như giá trị điện trở, sai số, và công suất chịu đựng.

Các điện trở có thể là các linh kiện vật lý trong mạch điện hoặc là đại lượng mô phỏng của các vật liệu, ví dụ như dây dẫn, mà điện trở của nó phụ thuộc vào điện trở suất, chiều dài và diện tích tiết diện của vật liệu.

Công Thức Tính Điện Trở
Công Thức Tính Điện Trở

Công Thức Tính Điện Trở Là Gì?

Công thức phổ biến để tính giá trị điện trở được biểu diễn như sau:
R = U / I

– R: Điện trở (Ohm – Ω)
– U: Hiệu điện thế (Volt – V)
– I: Cường độ dòng điện (Ampere – A)

Ngoài ra, điện trở của một dây dẫn còn có thể được tính dựa trên công thức:
R = ρ * (L / A)

– ρ: Điện trở suất của vật liệu (Ω·m)
– L: Chiều dài của dây dẫn (m)
– A: Diện tích tiết diện của dây dẫn (m²)

Cách Đọc Điện Trở Như Thế Nào?

Có hai cách chính để xác định giá trị của điện trở:

  1. Sử dụng đồng hồ đo điện trở (Ohm kế): Đây là cách chính xác nhất. Bạn chỉ cần đặt hai que đo của đồng hồ vào hai đầu của điện trở, đồng hồ sẽ hiển thị giá trị điện trở.
  2. Đọc mã màu trên thân điện trở: Đây là cách phổ biến và nhanh chóng, đặc biệt khi không có đồng hồ đo.

Tôi sẽ tập trung vào cách đọc mã màu, vì nó thường được sử dụng hơn.

Cách đọc mã màu trên điện trở:

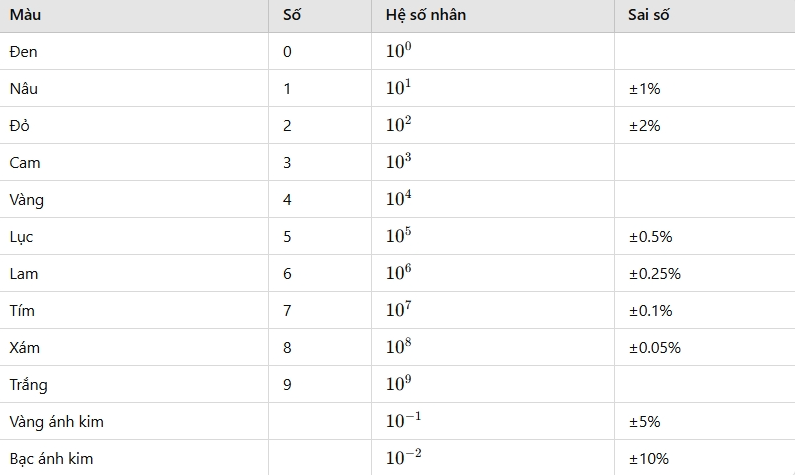

Điện trở thường có các vòng màu (thường là 4, 5 hoặc 6 vòng) biểu thị giá trị của nó. Mỗi màu tương ứng với một con số. Dưới đây là bảng mã màu phổ biến:

Cách đọc điện trở 4 vòng màu:

  • Vòng 1: Chữ số thứ nhất.
  • Vòng 2: Chữ số thứ hai.
  • Vòng 3: Hệ số nhân (số mũ của 10).
  • Vòng 4: Sai số.

Ví dụ: Một điện trở có 4 vòng màu: Nâu, Đen, Đỏ, Vàng kim.

  • Nâu = 1
  • Đen = 0
  • Đỏ = 10² = 100
  • Vàng kim = ±5%

Vậy giá trị điện trở là: 10 x 100 = 1000 Ω (hay 1 kΩ), với sai số ±5%.

Cách đọc điện trở 5 vòng màu:

  • Vòng 1: Chữ số thứ nhất.
  • Vòng 2: Chữ số thứ hai.
  • Vòng 3: Chữ số thứ ba.
  • Vòng 4: Hệ số nhân (số mũ của 10).
  • Vòng 5: Sai số.

Ví dụ: Một điện trở có 5 vòng màu: Đỏ, Đỏ, Cam, Vàng, Nâu.

  • Đỏ = 2
  • Đỏ = 2
  • Cam = 3
  • Vàng = 10⁴ = 10.000
  • Nâu = ±1%

Vậy giá trị điện trở là: 223 x 10.000 = 2.230.000 Ω (hay 2.23 MΩ), với sai số ±1%.

Cách đọc điện trở 6 vòng màu:

Tương tự như 5 vòng màu, nhưng vòng thứ 6 biểu thị hệ số nhiệt độ (Temperature Coefficient – PPM/K). Tuy nhiên, loại điện trở này ít phổ biến hơn.

Một số lưu ý:

  • Đọc từ trái sang phải. Vòng sai số thường có màu vàng kim hoặc bạc và nằm ở cuối cùng.
  • Nếu bạn gặp khó khăn trong việc xác định chiều đọc, hãy tìm vòng có màu vàng kim hoặc bạc (sai số), vòng này luôn nằm ở bên phải.
  • Có nhiều ứng dụng và trang web trực tuyến hỗ trợ đọc mã màu điện trở, bạn có thể sử dụng chúng để kiểm tra lại kết quả.

Đơn Vị Đo Giá Trị Của Điện Trở Là Gì?

Ngoài đơn vị Ohm (Ω), người ta còn sử dụng các đơn vị khác để biểu diễn giá trị điện trở, đặc biệt là khi giá trị rất lớn hoặc rất nhỏ. Các đơn vị này được tạo thành bằng cách sử dụng các tiền tố SI:

  • Milliohm (mΩ): 1 mΩ = 10⁻³ Ω = 0.001 Ω (một phần nghìn Ohm)
  • Kilohm (kΩ): 1 kΩ = 10³ Ω = 1000 Ω (một nghìn Ohm)
  • Megohm (MΩ): 1 MΩ = 10⁶ Ω = 1.000.000 Ω (một triệu Ohm)

Ví dụ:

  • Một điện trở có giá trị 1000 Ω có thể được viết là 1 kΩ.
  • Một điện trở có giá trị 0.01 Ω có thể được viết là 10 mΩ.
  • Một điện trở có giá trị 1.000.000 Ω có thể được viết là 1 MΩ.

Xem Thêm:  Công Thức Tính Cường Độ Dòng Điện Và Ví Dụ Minh Họa

Xem Thêm:  Cách Tính Hiệu Điện Thế Và Ví Dụ Minh Họa

Ví Dụ, Bài Tập Minh Họa

Công Thức Tính Điện Trở
Công Thức Tính Điện Trở

Ví dụ

Ví dụ 1: Tính điện trở

Một dây dẫn có hiệu điện thế 12V đặt vào hai đầu và dòng điện chạy qua là 2A. Tính điện trở của dây dẫn.

Giải: Áp dụng định luật Ohm: R = U / I = 12V / 2A = 6 Ω

Ví dụ 2: Đọc mã màu điện trở

Một điện trở có các vòng màu: Nâu, Đen, Cam, Vàng kim. Xác định giá trị của điện trở.

Giải:

  • Nâu = 1
  • Đen = 0
  • Cam = 10³ = 1000
  • Vàng kim = ±5%
  • Vậy giá trị điện trở là: 10 x 1000 = 10.000 Ω (hay 10 kΩ) ±5%

Bài tập

Bài tập 1: Tính dòng điện

Một điện trở 100 Ω được mắc vào nguồn điện 20V. Tính cường độ dòng điện chạy qua điện trở.

  • Hướng dẫn: Áp dụng định luật Ohm: I = U / R

Bài tập 2: Tính hiệu điện thế

Một dòng điện 0.5A chạy qua một điện trở 50 Ω. Tính hiệu điện thế giữa hai đầu điện trở.

  • Hướng dẫn: Áp dụng định luật Ohm: U = I x R

Bài tập 3: Điện trở tương đương mắc nối tiếp

Hai điện trở R1 = 20 Ω và R2 = 30 Ω được mắc nối tiếp. Tính điện trở tương đương của đoạn mạch.

  • Giải: Khi mắc nối tiếp, điện trở tương đương được tính bằng công thức: R = R1 + R2 = 20 Ω + 30 Ω = 50 Ω

Việc hiểu rõ về điện trở và cách tính giá trị của nó không chỉ giúp bạn nắm vững kiến thức vật lý mà còn ứng dụng hiệu quả trong thực tế, từ thiết kế mạch điện đến sửa chữa thiết bị. Hãy luyện tập thường xuyên các bài tập để củng cố kỹ năng và hiểu sâu hơn về chủ đề này!
