Vật liệu đệm trong tháp hấp thụ là gì? Phân loại, ưu nhược điểm chi tiết

Vật liệu đệm trong tháp hấp thụ là gì

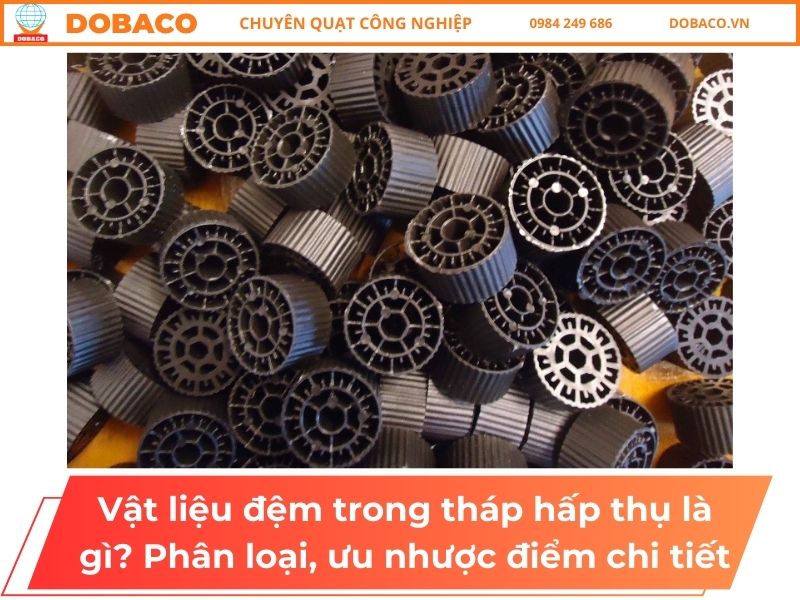

Vật liệu đệm (packing) trong tháp hấp thụ là tập hợp các chi tiết có cấu trúc rỗng, nhẹ, được xếp bên trong thân tháp nhằm làm tăng mạnh diện tích tiếp xúc giữa dòng khí ô nhiễm và chất lỏng hấp thụ (dung dịch), qua đó nâng cao hiệu quả loại bỏ bụi, hơi hóa chất độc hại trong khí thải. Vật liệu đệm thường được chế tạo từ gốm sứ, nhựa kỹ thuật (PP, PVC) hoặc kim loại không gỉ (inox), có nhiều dạng hình học như vòng (Raschig, Pall) hay yên ngựa (Intalox), với diện tích bề mặt riêng có thể đạt khoảng 100–350 m²/m³ tùy chủng loại.

Vai trò và chức năng

• Tăng diện tích bề mặt trao đổi: Cung cấp bề mặt tiếp xúc rất lớn cho pha khí và pha lỏng, giúp quá trình hấp thụ diễn ra mạnh hơn, hiệu suất có thể tăng thêm 20–40% so với tháp không đệm trong cùng điều kiện vận hành.

• Tạo dòng chảy rối, kéo dài thời gian lưu: Làm giảm vận tốc dòng khí, phân tán và dàn đều lớp dung dịch trên bề mặt đệm, nhờ đó kéo dài thời gian tiếp xúc hữu hiệu giữa khí và lỏng trong tháp.

• Giữ hạt và tăng khả năng hấp thụ chất ô nhiễm: Bẫy lại các hạt bụi mịn, đồng thời tạo điều kiện thuận lợi cho các quá trình hấp thụ vật lý và/hoặc phản ứng hóa học giữa khí ô nhiễm (như SOx, NOx, HCl, NH₃, H₂S,…) với dung dịch hấp thụ, giúp làm sạch khí thải hiệu quả hơn.

Nguyên lý hoạt động của vật liệu đệm trong tháp hấp thụ

Vật liệu đệm trong tháp hấp thụ làm việc dựa trên nguyên lý tăng tối đa diện tích và thời gian tiếp xúc giữa dòng khí thải và dung dịch hấp thụ, nhờ đó các chất ô nhiễm được giữ lại thông qua quá trình hòa tan hoặc phản ứng hóa học trên bề mặt ướt của lớp đệm. Sau khi trao đổi chất, khí đã được làm sạch thoát ra ở đỉnh tháp, còn dung dịch chứa tạp chất chảy xuống đáy để tiếp tục xử lý, giúp nâng hiệu quả làm sạch lên tới khoảng 80–95% tùy hệ thống.

Nguyên lý hoạt động chi tiết

• Dẫn khí và dung dịch:
  Khí thải được đưa vào từ đáy tháp và chuyển động theo chiều đi lên, trong khi dung dịch hấp thụ (dung dịch xử lý) được phun từ phía trên xuống. Hai pha khí – lỏng chuyển động ngược chiều nhau (dòng chảy đối lưu ngược chiều), làm tăng khả năng trao đổi.

• Tăng diện tích tiếp xúc:
  Vật liệu đệm có cấu trúc rỗng, xốp với bề mặt riêng lớn (bằng gốm, nhựa, kim loại…). Khi dung dịch chảy qua lớp đệm, nó được chia nhỏ thành màng mỏng hoặc giọt li ti, tạo ra rất nhiều điểm tiếp xúc giữa khí và lỏng. Nhờ đó, trong thời gian lưu chỉ khoảng 1–5 giây, khí vẫn có thể trao đổi chất rất mạnh với dung dịch.

• Quá trình hấp thụ / phản ứng:
  Khi dòng khí thải đi qua vùng đệm ướt, các chất ô nhiễm (bụi, khí độc) tiếp xúc trực tiếp với lớp dung dịch:

  • Hòa tan: Những chất dễ tan trong dung dịch (như trong nước) sẽ bị hòa tan dần.

  • Phản ứng hóa học: Các khí độc hại phản ứng với dung dịch xử lý (ví dụ dung dịch nước vôi hấp thụ SO2SO_{2}SO2​) tạo thành các hợp chất mới ổn định, ít độc hoặc không độc hơn.

• Tách và thu gom:
  Các hạt bụi và sản phẩm phản ứng bám trên bề mặt đệm trở nên nặng hơn, rơi xuống cùng với dòng dung dịch về đáy tháp. Phần khí sạch đã qua xử lý tiếp tục đi lên đỉnh tháp và được xả ra môi trường hoặc chuyển sang công đoạn xử lý tiếp theo nếu cần.

Các loại vật liệu đệm trong tháp hấp thụ

Các loại vật liệu đệm sử dụng trong tháp hấp thụ hiện nay vô cùng đa dạng, thường được phân nhóm theo chất liệu chế tạo (nhựa, gốm sứ, kim loại, than hoạt tính, zeolite, composite…) và hình dạng cấu trúc (vòng Raschig, Pall Ring, yên ngựa, đệm khối rời đặc biệt, đệm cấu trúc…). Mục đích chung là tăng tối đa diện tích tiếp xúc giữa pha khí và dung dịch hấp thụ, giảm tổn thất áp suất và tối ưu hiệu suất xử lý khí thải, trong đó các dòng nhựa PP, gốm sứ, inox, than hoạt tính và zeolite hiện là những lựa chọn phổ biến nhất tại các hệ thống công nghiệp.

Phân loại theo vật liệu

• Nhựa (PP, PVC, PVDF): Khối lượng nhẹ, giá thành hợp lý, khả năng kháng ăn mòn rất tốt trong môi trường axit/kiềm loãng, thích hợp vận hành ở dải nhiệt độ thấp đến trung bình (thường < 80–90°C). Có thể gia công dưới nhiều dạng như Pall Ring, Intalox Saddle, Tri-pack… với diện tích bề mặt riêng khoảng 100–250 m²/m³ tùy kích thước.

• Gốm sứ (Ceramic): Chịu nhiệt độ cao (có thể trên 200–300°C), ổn định hóa học, phù hợp môi trường ăn mòn mạnh hoặc có nhiệt độ khí thải lớn. Tuy nhiên, vật liệu này giòn, dễ vỡ khi va đập và khối lượng nặng hơn, diện tích tiếp xúc trên một đơn vị thể tích thường thấp hơn so với một số loại đệm nhựa cải tiến.

• Kim loại (Inox, Thép cacbon): Độ bền cơ học rất cao, khả năng chịu nhiệt và chịu áp tốt, thích hợp cho những hệ thống làm việc ở nhiệt độ cao và môi trường có tính ăn mòn hóa học mạnh. Inox (SS304, SS316) được ưa chuộng do kháng gỉ tốt, nhưng giá thành cao, khối lượng riêng lớn, đòi hỏi kết cấu tháp vững chắc hơn.

• Than hoạt tính (Activated Carbon): Sở hữu diện tích bề mặt cực lớn (có thể tới hàng trăm đến hơn 1.000 m²/g), cho khả năng hấp phụ rất mạnh các hợp chất hữu cơ bay hơi (VOCs), mùi hôi và một số khí độc. Thường dùng dạng viên, hạt hoặc cấu trúc dạng tổ ong trong các tháp hấp phụ – hấp thụ kết hợp.

• Zeolite: Là vật liệu có cấu trúc tinh thể xốp, có các lỗ rỗng và kênh mao quản đồng đều, cho phép hấp phụ chọn lọc một số khí như NH₃, H₂S,… và có thể tái sinh nhiều lần bằng gia nhiệt hoặc thay đổi điều kiện vận hành, giúp kéo dài tuổi thọ vật liệu.

• Composite (FRP): Kết hợp nhựa và sợi gia cường, có ưu điểm nhẹ, bền, chống ăn mòn tốt, dễ gia công theo nhiều kiểu hình học. Trong nhiều trường hợp, FRP là phương án thay thế hiệu quả cho kim loại và một số loại nhựa thông thường khi cần tối ưu giữa độ bền và khối lượng.

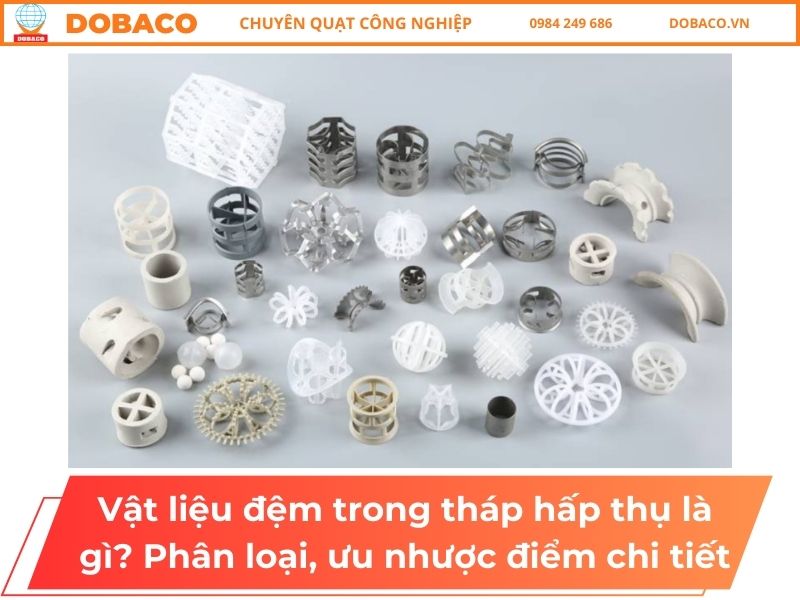

Phân loại theo hình dạng (Packing)

• Raschig Ring: Dạng vòng trụ rỗng đơn giản, dễ sản xuất, chi phí thấp, phù hợp cho các hệ thống không yêu cầu quá cao về hiệu suất. Tuy nhiên, diện tích tiếp xúc và hiệu quả truyền khối thấp hơn các kiểu đệm cải tiến, dễ tạo vùng dòng chảy không đều nếu lắp đặt không chuẩn.

• Pall Ring: Là dạng vòng có các rãnh và cửa sổ cắt trên thành, làm tăng diện tích bề mặt và khả năng phân bố khí – lỏng, hiệu quả cao hơn Raschig Ring. Có thể chế tạo từ nhựa hoặc kim loại, kích thước phổ biến khoảng 25–76 mm, dùng nhiều trong các tháp hấp thụ, tách khí, chưng luyện nhẹ.

• Intalox Saddle (Đệm yên ngựa): Hình dạng như yên ngựa giúp dòng khí và lỏng phân bố đều, hạn chế hiện tượng kênh dòng và tắc nghẽn, giảm tổn thất áp suất trong tháp. Thường dùng cho các ứng dụng cần hiệu quả truyền khối cao với cột đệm không quá cao.

• Heilex / Tri-pack và các đệm khối rời đặc biệt: Được thiết kế với hình khối phức tạp nhằm tăng độ rỗng, tăng diện tích tiếp xúc hữu hiệu và cải thiện sự phân tán pha lỏng – pha khí. Nhờ đó, có thể nâng cao hiệu suất xử lý mà vẫn giữ áp suất tổn thất ở mức thấp.

• Structured Packing (Đệm cấu trúc, dạng lưới / tấm xếp): Gồm các tấm lưới, tôn dập gân hoặc vật liệu mỏng được xếp theo cấu trúc có quy luật, tạo nên bề mặt truyền khối rất lớn và đồng đều. Ưu điểm là hiệu suất cao, tổn thất áp suất thấp, phù hợp với tháp cao, lưu lượng lớn, yêu cầu hiệu quả tách/hấp thụ rất cao và vận hành ổn định.
