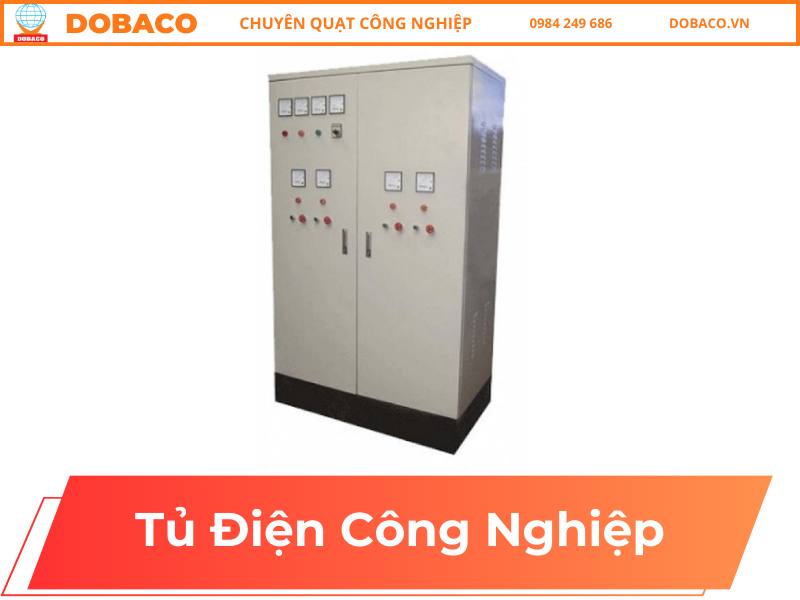

Tủ Điện Công Nghiệp 3 Pha Chất Lượng, Giá Tốt

Tủ điện công nghiệp 3 pha là thiết bị quan trọng trong các hệ thống điện nhà xưởng, nhà máy và khu công nghiệp, giúp điều khiển, phân phối và bảo vệ nguồn điện một cách an toàn, hiệu quả. Với thiết kế hiện đại, linh kiện chất lượng cao và độ bền vượt trội, tủ điện công nghiệp Dobaco đáp ứng mọi nhu cầu sử dụng từ nhỏ đến lớn. Cùng tìm hiểu cấu tạo, nguyên lý hoạt động, các loại tủ điện 3 pha và báo giá mới nhất ngay dưới đây để chọn giải pháp tối ưu cho doanh nghiệp của bạn.

Tủ Điện Công Nghiệp 3 Pha là gì?

Tủ điện công nghiệp 3 pha là thiết bị điện dùng để điều khiển, phân phối và bảo vệ hệ thống điện 3 pha trong các nhà máy, xưởng sản xuất, tòa nhà cao tầng, trung tâm thương mại, khu công nghiệp,…

Hệ thống điện 3 pha thường được sử dụng cho máy móc công suất lớn, nên tủ điện đóng vai trò trung tâm điều phối và bảo vệ toàn bộ mạch điện, giúp quá trình vận hành an toàn, ổn định và hiệu quả.

Tủ điện công nghiệp 3 pha được thiết kế gọn gàng, khoa học, với các thiết bị đóng cắt, điều khiển, đo lường được bố trí hợp lý bên trong vỏ tủ kim loại chắc chắn. Nhờ đó, nó giúp:

• Giảm thiểu rủi ro do chập điện, quá tải, ngắn mạch.

• Dễ dàng quản lý, bảo trì và mở rộng hệ thống điện.

• Đảm bảo hiệu suất và tuổi thọ của toàn bộ thiết bị điện trong nhà xưởng.

👉 Hiểu đơn giản, tủ điện công nghiệp 3 pha chính là “bộ não” của hệ thống điện công nghiệp, giúp vận hành an toàn – tiết kiệm – hiệu quả.

Cấu Tạo và Nguyên Lý Hoạt Động Tủ Điện Công Nghiệp 3 Pha

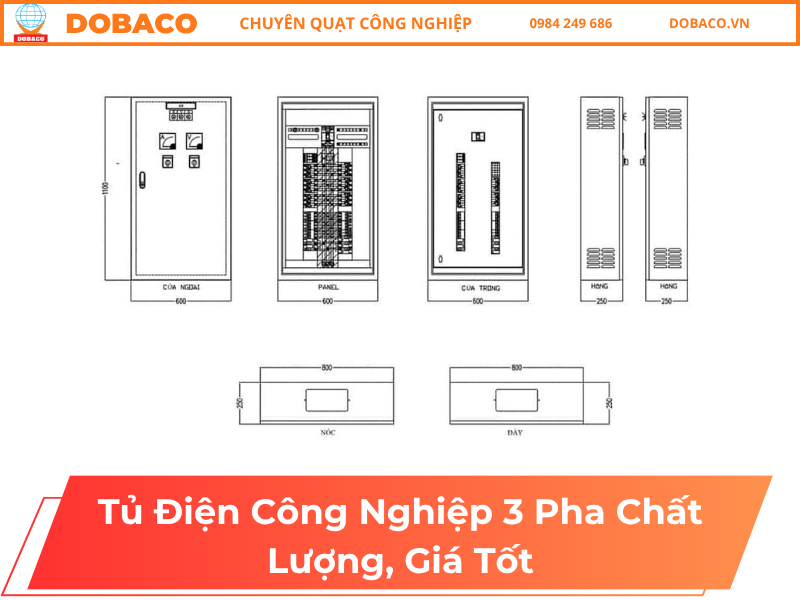

1. Cấu tạo tủ điện công nghiệp 3 pha

Tủ điện công nghiệp 3 pha được thiết kế gồm nhiều bộ phận quan trọng, đảm bảo khả năng điều khiển và bảo vệ toàn bộ hệ thống điện. Cấu tạo cơ bản bao gồm:

• Vỏ tủ điện:
  Làm bằng thép sơn tĩnh điện hoặc inox, có khả năng chống bụi, chống ẩm và bảo vệ các linh kiện điện bên trong khỏi tác động bên ngoài.
  Tùy môi trường lắp đặt, vỏ tủ có thể đạt tiêu chuẩn IP42, IP54, IP65 (chống bụi, chống nước).

• Aptomat (MCB/MCCB):
  Thiết bị đóng cắt và bảo vệ mạch điện khi có sự cố quá tải, ngắn mạch. Đây là phần bắt buộc trong mọi tủ điện công nghiệp.

• Contactor (Khởi động từ):
  Dùng để đóng ngắt dòng điện cho động cơ hoặc các thiết bị công suất lớn. Có thể điều khiển tự động hoặc bằng tay.

• Rơ-le nhiệt:
  Bảo vệ động cơ khỏi tình trạng quá tải hoặc kẹt tải, giúp tăng tuổi thọ thiết bị.

• Thanh cái (Busbar):
  Là thanh dẫn điện bằng đồng hoặc nhôm, dùng để phân phối nguồn điện đến các nhánh tải trong tủ.

• Thiết bị đo lường và hiển thị:
  Gồm đồng hồ đo điện áp, dòng điện, tần số, công suất, cùng đèn báo pha, đèn cảnh báo sự cố.

• Dây dẫn và domino đấu nối:
  Liên kết các thiết bị điện bên trong tủ, đảm bảo dòng điện được truyền ổn định và an toàn.

---

2. Nguyên lý hoạt động tủ điện công nghiệp 3 pha

Nguyên lý hoạt động của tủ điện công nghiệp 3 pha khá rõ ràng và có tính hệ thống:

1. Nguồn điện 3 pha (R, S, T) được cấp vào tủ điện qua Aptomat tổng (MCCB).

2. Dòng điện sau khi qua aptomat sẽ được phân phối đến các nhánh tải thông qua thanh cái (busbar) và thiết bị đóng cắt.

3. Contactor và rơ-le nhiệt giúp điều khiển và bảo vệ động cơ, tự động ngắt khi có sự cố quá tải.

4. Các thiết bị đo lường và đèn báo hiển thị trạng thái điện áp, dòng điện, giúp người vận hành dễ dàng giám sát.

5. Trong trường hợp có sự cố (ngắn mạch, rò điện, mất pha…), tủ điện sẽ tự động ngắt nguồn để bảo vệ hệ thống và đảm bảo an toàn.

Các loại Tủ Điện Công Nghiệp 3 Pha

Tủ điện công nghiệp 3 pha được thiết kế đa dạng để phù hợp với từng nhu cầu sử dụng trong sản xuất, vận hành và phân phối điện. Tùy theo chức năng, vị trí lắp đặt và yêu cầu kỹ thuật, tủ điện được chia thành nhiều loại khác nhau. Dưới đây là những loại tủ điện công nghiệp 3 pha phổ biến nhất hiện nay.

1. Tủ điện tổng (MSB – Main Switch Board)

Tủ điện tổng là trung tâm phân phối điện chính trong toàn bộ hệ thống. Nó nhận nguồn điện từ trạm biến áp hoặc máy phát điện, sau đó phân phối đến các tủ điện nhánh như tủ phân phối, tủ điều khiển động cơ, tủ chiếu sáng…

• Chức năng: Bảo vệ và điều khiển toàn bộ mạng điện hạ thế.

• Ứng dụng: Nhà máy, khu công nghiệp, trung tâm thương mại, tòa nhà văn phòng lớn.

2. Tủ điện phân phối (DB – Distribution Board)

Tủ điện phân phối dùng để chia nguồn điện từ tủ tổng ra các khu vực nhỏ hơn như từng phân xưởng, khu vực làm việc hoặc tầng trong tòa nhà.

• Chức năng: Phân phối điện, bảo vệ nhánh tải, dễ dàng kiểm soát từng khu vực.

• Đặc điểm: Thường có thiết kế nhỏ gọn, dễ bảo trì.

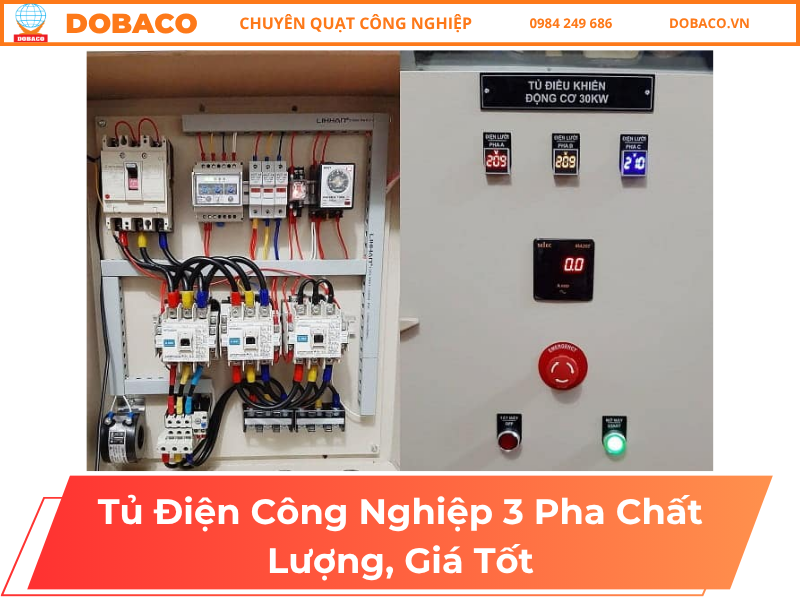

3. Tủ điều khiển động cơ (MCC – Motor Control Center)

Đây là loại tủ được thiết kế chuyên dụng cho việc điều khiển, vận hành và bảo vệ các động cơ công nghiệp.

• Thành phần chính: Contactor, rơ-le nhiệt, biến tần, bộ khởi động mềm, Aptomat…

• Ưu điểm: Giúp khởi động, dừng và bảo vệ động cơ an toàn, tiết kiệm năng lượng, giảm sốc điện.

• Ứng dụng: Dây chuyền sản xuất, băng tải, hệ thống bơm, quạt công nghiệp,…

4. Tủ tụ bù công suất phản kháng (Compensation Cabinet)

Tủ tụ bù giúp cải thiện hệ số công suất Cosφ, giảm tổn hao điện năng và tiền điện hàng tháng.

• Nguyên lý: Khi các thiết bị cảm ứng như động cơ, máy hàn tiêu thụ nhiều công suất phản kháng, tủ tụ bù sẽ bù lại lượng điện năng đó.

• Lợi ích: Giúp tiết kiệm chi phí, giảm sụt áp và nâng cao hiệu suất hệ thống điện.

5. Tủ điều khiển chiếu sáng

Tủ điều khiển chiếu sáng dùng để bật/tắt, hẹn giờ hoặc tự động điều khiển hệ thống đèn trong khu công nghiệp, đường phố, công viên, khu dân cư,…

• Đặc điểm: Có thể cài đặt tự động theo thời gian, cảm biến ánh sáng hoặc điều khiển từ xa.

• Ưu điểm: Tiết kiệm điện năng, tăng độ bền cho hệ thống chiếu sáng.

Giá Tủ Điện Công Nghiệp 3 Pha

Bảng giá tham khảo tủ điện công nghiệp 3 pha

💡 Lưu ý:
Mức giá trên chỉ mang tính tham khảo. Giá thực tế sẽ thay đổi theo vật tư, bản vẽ kỹ thuật, số lượng, thương hiệu linh kiện và yêu cầu cụ thể của từng khách hàng.

Lưu ý khi sử dụng Tủ Điện Công Nghiệp 3 Pha

Dưới đây là những lưu ý mà Dobaco khuyến nghị cho mọi công trình, nhà máy hoặc hệ thống điện công nghiệp.

1. Lắp đặt đúng vị trí và tiêu chuẩn kỹ thuật

• Chọn nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp, nước mưa hoặc khu vực dễ ẩm ướt.

• Tủ điện cần được cố định chắc chắn, cách tường ít nhất 10–20 cm để đảm bảo tản nhiệt tốt.

• Nên đặt tủ ở vị trí dễ quan sát và thao tác, thuận tiện cho việc kiểm tra và bảo dưỡng định kỳ.

• Đảm bảo nối đất (tiếp địa) đạt chuẩn để tránh rò điện, đảm bảo an toàn cho người vận hành.

2. Kiểm tra định kỳ và bảo dưỡng thường xuyên

• Thực hiện kiểm tra tủ điện hàng tháng hoặc hàng quý, đặc biệt với các nhà máy vận hành liên tục.

• Làm sạch bụi bẩn, kiểm tra ốc vít, domino, dây dẫn và thanh cái, tránh tình trạng lỏng mối nối gây chập điện.

• Kiểm tra thiết bị bảo vệ như aptomat, contactor, rơ-le nhiệt để đảm bảo hoạt động chính xác.

• Nếu phát hiện mùi khét, tiếng kêu lạ hoặc nhiệt độ tăng cao, ngắt nguồn ngay lập tức và kiểm tra nguyên nhân.

3. Không tự ý thay đổi cấu trúc hoặc linh kiện

• Mọi thay đổi cấu trúc hoặc thay linh kiện trong tủ điện cần được thực hiện bởi kỹ sư điện có chuyên môn.

• Việc tự ý thay thế hoặc đấu nối sai kỹ thuật có thể gây mất an toàn điện, cháy nổ hoặc hư hỏng thiết bị.

• Khi cần mở rộng tải hoặc thay đổi công suất, hãy liên hệ đơn vị thiết kế – thi công ban đầu (như Dobaco) để được hỗ trợ đúng kỹ thuật.

4. Đảm bảo an toàn trong quá trình vận hành

• Không mở cửa tủ điện khi đang có điện áp cao hoặc khi tay ướt.

• Sử dụng găng tay cách điện và dụng cụ chuyên dụng khi thao tác.

• Dán nhãn cảnh báo nguy hiểm điện cao thế bên ngoài tủ để người khác nhận biết và tránh xa.

• Trong môi trường bụi hoặc dễ cháy, cần chống bụi, chống tia lửa điện bằng tủ đạt tiêu chuẩn IP54–IP65.

5. Ghi chú vận hành và sơ đồ mạch điện rõ ràng

• Mỗi tủ điện cần có sơ đồ nguyên lý hoặc bản vẽ mạch điện dán bên trong cánh tủ, giúp kỹ thuật viên dễ dàng kiểm tra khi cần.

• Ghi lại thông số, ngày kiểm tra, linh kiện thay thế để thuận tiện cho việc bảo trì và quản lý lâu dài.

Đơn vị bán Tủ Điện Công Nghiệp 3 Pha Uy tín, Giá Rẻ – Dobaco

Dobaco là đơn vị chuyên thiết kế, sản xuất và cung cấp tủ điện công nghiệp, hệ thống thông gió, cơ điện và tự động hóa công nghiệp.
Với hơn 10 năm kinh nghiệm trong lĩnh vực điện công nghiệp, Dobaco đã đồng hành cùng hàng trăm doanh nghiệp, nhà máy, khu công nghiệp và công trình dân dụng trên toàn quốc.

Dobaco không chỉ là nhà cung cấp sản phẩm, mà còn là đối tác kỹ thuật toàn diện, hỗ trợ khách hàng từ khâu tư vấn – thiết kế – thi công – bảo trì.

Ưu điểm nổi bật khi mua tủ điện tại Dobaco

• ✅ Chất lượng đạt chuẩn quốc tế:
  Mọi tủ điện do Dobaco sản xuất đều được kiểm định theo tiêu chuẩn IEC, ISO 9001:2015, đảm bảo độ an toàn và độ bền cao.

• ✅ Thiết kế theo yêu cầu riêng:
  Dobaco nhận thiết kế tủ điện công nghiệp 3 pha theo bản vẽ hoặc thông số kỹ thuật của từng dự án, đảm bảo phù hợp với từng hệ thống cụ thể.

• ✅ Linh kiện chính hãng 100%:
  Sử dụng thiết bị từ Schneider, LS, ABB, Mitsubishi, Siemens… giúp hệ thống vận hành ổn định, bền bỉ.

• ✅ Giá thành cạnh tranh:
  Nhờ quy trình sản xuất tối ưu và nguồn vật tư nhập trực tiếp, Dobaco cam kết giá tốt hơn 10–20% so với thị trường cùng phân khúc.

• ✅ Dịch vụ kỹ thuật và bảo hành chuyên nghiệp:
  Đội ngũ kỹ sư Dobaco hỗ trợ lắp đặt, kiểm tra, hướng dẫn vận hành tận nơi. Tất cả sản phẩm đều được bảo hành từ 12–24 tháng, hỗ trợ kỹ thuật trọn đời.

Dự án và khách hàng tiêu biểu

Dobaco tự hào là đối tác của nhiều nhà máy, khu công nghiệp và công trình lớn như:

• KCN Quang Minh, KCN Tân Tạo, KCN Phố Nối A

• Các nhà máy sản xuất cơ khí, thực phẩm, dệt may, nhựa, điện tử

• Tòa nhà văn phòng, trung tâm thương mại, bệnh viện, trường học

Sản phẩm tủ điện công nghiệp 3 pha của Dobaco luôn được đánh giá cao về độ chính xác, an toàn và tính thẩm mỹ, đáp ứng yêu cầu khắt khe của các công trình công nghiệp hiện đại.

Câu Hỏi Thường Gặp (5 câu hỏi)

1. Tủ điện công nghiệp 3 pha được sử dụng trong những trường hợp nào?

Tủ điện công nghiệp 3 pha thường được dùng trong:

• Nhà máy, xưởng sản xuất, khu công nghiệp có máy móc công suất lớn.

• Tòa nhà, trung tâm thương mại, chung cư cao tầng cần hệ thống điện ổn định.

• Trạm bơm, hệ thống HVAC, chiếu sáng công cộng và các dây chuyền sản xuất tự động.
  👉 Nói cách khác, bất kỳ hệ thống nào dùng điện 3 pha đều cần có tủ điện công nghiệp để quản lý và bảo vệ an toàn.

2. Tủ điện công nghiệp 3 pha có thể dùng cho điện dân dụng không?

Có thể, tuy nhiên không phổ biến. Điện dân dụng thường sử dụng điện 1 pha.
Trong một số trường hợp hộ kinh doanh hoặc nhà có thiết bị công suất lớn (máy lạnh, máy hàn, mô-tơ bơm nước…) có thể dùng tủ điện 3 pha, nhưng cần thiết kế phù hợp công suất tải và an toàn kỹ thuật.

3. Thời gian thi công và lắp đặt tủ điện công nghiệp 3 pha là bao lâu?

Thông thường:

• Tủ điện tiêu chuẩn: 3–5 ngày làm việc.

• Tủ thiết kế theo yêu cầu riêng: 7–10 ngày tùy độ phức tạp.
  Dobaco cam kết tiến độ nhanh – giao hàng đúng hẹn, đồng thời kiểm định kỹ thuật trước khi bàn giao.

4. Tủ điện công nghiệp 3 pha của Dobaco có bảo hành không?

Có. Tất cả tủ điện công nghiệp 3 pha do Dobaco cung cấp đều được:

• Bảo hành 12–24 tháng, tùy theo dòng sản phẩm và yêu cầu dự án.

• Hỗ trợ kỹ thuật trọn đời, bảo trì, kiểm tra và thay thế linh kiện khi cần.
  Dobaco luôn đồng hành cùng khách hàng trong suốt quá trình sử dụng.

5. Làm sao để chọn được tủ điện công nghiệp 3 pha phù hợp với hệ thống của tôi?

Để chọn đúng loại tủ điện, bạn cần xác định:

• Công suất tổng tải của hệ thống.

• Số lượng và loại thiết bị cần điều khiển.

• Môi trường lắp đặt (trong nhà, ngoài trời, môi trường ẩm, bụi,…).

• Mức độ tự động hóa mong muốn.
  Bạn có thể liên hệ Dobaco.vn để được kỹ sư tư vấn miễn phí, giúp chọn đúng loại tủ điện tiết kiệm chi phí mà vẫn đảm bảo an toàn và hiệu quả cao nhất.
