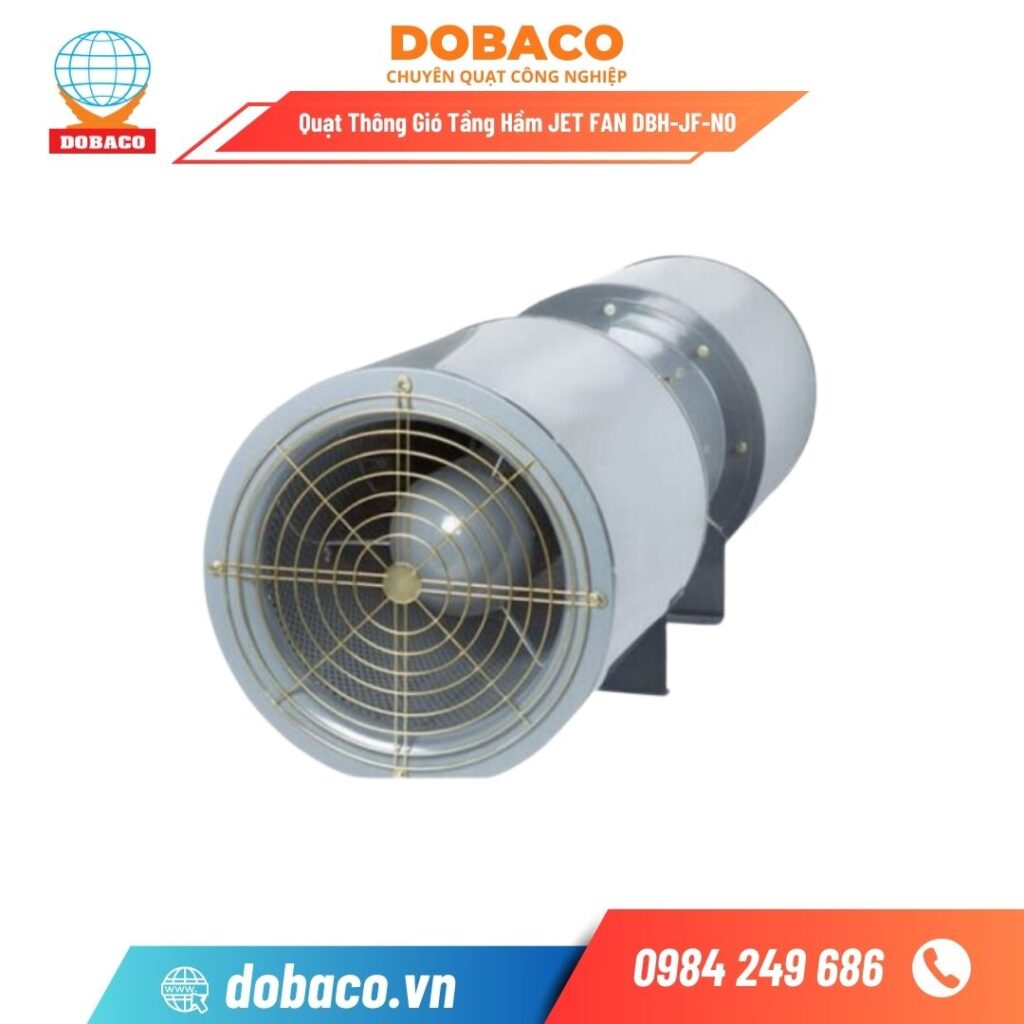

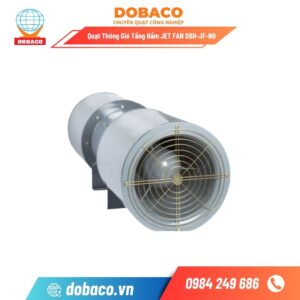

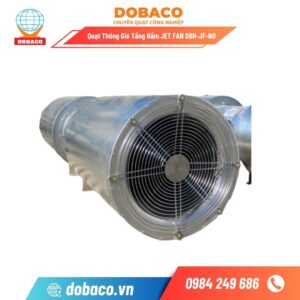

Quạt Thông Gió Tầng Hầm JET FAN DBH-JF-N0

Quạt thông gió tầng hầm DBH-JF-N0 của Dobaco là giải pháp Jet Fan không cần ống gió, chuyên khuấy trộn và điều hướng không khí trong bãi xe/tầng hầm, giúp giảm CO/NOx, xua điểm tù đọng và đẩy khí thải về điểm hút trung tâm.

Thiết kế truyền động trực tiếp (N0) với cánh khí động học cho lưu lượng lớn – ồn thấp, lắp treo trần gọn nhẹ, tiết kiệm điện và dễ bảo trì. Hỗ trợ VFD điều khiển theo cảm biến CO/khói và tích hợp BMS cho vận hành tự động, ổn định 24/7.

Liên hệ Dobaco để nhận phương án bố trí JET FAN tối ưu (số lượng – vị trí – hướng thổi), kèm catalog và báo giá nhanh cho dự án của bạn.

Quạt thông gió tầng hầm là gì?

Là giải pháp thông gió cơ khí cho bãi xe/tầng hầm nhằm loại bỏ khí thải (CO, NOx), mùi, ẩm và bổ sung khí tươi, đảm bảo chất lượng không khí và an toàn PCCC. Hệ thống thường gồm quạt chính (hút/xả), quạt phụ phân phối gió (như Jet Fan), cảm biến CO/khói, tủ điều khiển và cửa hút–xả.

Hai loại phổ biến

• Dạng ống gió truyền thống: Quạt ly tâm/hướng trục nối với mạng ống hút–xả. Ưu điểm: phân phối có kiểm soát; Nhược: tốn không gian, chi phí ống/tiêu âm cao.

• Dạng Jet Fan (không ống gió): Quạt phản lực treo trần khuấy trộn/đẩy khí theo lớp, dồn về hố ga/quạt hút trung tâm. Ưu điểm: không cần ống, lắp nhanh, linh hoạt cải tạo; Nhược: cần bố trí, hướng thổi đúng để phủ hết không gian.

Thành phần chính

• Quạt hút/xả trung tâm (ly tâm/hướng trục chịu áp), Jet Fan (tuỳ thiết kế).

• Cảm biến CO (và khói), BMS/VFD để điều khiển theo tải thực → tiết kiệm điện & giảm ồn.

• Miệng gió/giải pháp chống ồn, cửa gió tươi, lưới chắn, van một chiều.

Cách hoạt động

• Cảm biến đo nồng độ CO/khói → tủ điều khiển/VFD tăng giảm tốc quạt. Luồng gió được khuấy trộn – đẩy về điểm hút trung tâm rồi xả ra mái/mặt ngoài, đồng thời khí tươi được bổ sung ở đầu vào để thay thế.

Ứng dụng & lợi ích

• Bãi xe/tầng hầm tòa nhà, trung tâm thương mại, hầm kỹ thuật.

• Giảm CO/NOx, hạ mùi ẩm, đảm bảo an toàn thoát nạn, tối ưu điện năng khi chạy theo tải.

Nếu bạn cần phương án Jet Fan DBH-JF-N0 của Dobaco, cho mình diện tích–chiều cao hầm, số ô xe, lối ra/vào, vị trí trục kỹ thuật. Mình sẽ đề xuất sơ đồ bố trí quạt – lưu lượng – báo giá gọn nhất.

Liên hệ: 0984 249 686

Cấu tạo và nguyên lý hoạt động quạt thông gió tầng hầm

Cấu tạo

Kiến trúc A – Ống gió truyền thống

• Quạt trung tâm: quạt ly tâm/hướng trục nối ống (xả ra mái/mặt ngoài).

• Mạng ống gió: ống hút/xả, cút – côn chuyển, van gió, hộp gió.

• Miệng hút/xả: grille/hood, van một chiều, lưới chắn rác.

• Giảm âm & chống rung: tiêu âm ống, khớp nối mềm, đệm cao su.

• Cảm biến & điều khiển: cảm biến CO (và khói), VFD cho quạt, tủ điều khiển/BMS.

• Cửa gió tươi: cấp khí bù từ ngoài vào (tự nhiên hoặc quạt cấp).

Kiến trúc B – Jet Fan (không ống gió)

• Quạt chính (hút/xả) ít điểm: đặt tại trục kỹ thuật.

• Jet Fan DBH-JF-N0: quạt phản lực treo trần đẩy/khuấy trộn không khí hướng về điểm hút trung tâm.

• Cảm biến & điều khiển: CO/khói theo vùng (zone), VFD, BMS.

• Phụ kiện: bộ treo, chống rung, hướng thổi/che gió, nguồn – cáp.

Cả hai kiến trúc đều có thể kết hợp quạt chịu khói PCCC cho chế độ cháy (theo thiết kế dự án).

Nguyên lý hoạt động

Chế độ vận hành thường ngày

Đo tải ô nhiễm: Cảm biến CO (và nhiệt/khói nếu tích hợp) gửi tín hiệu về tủ điều khiển/BMS.

Điều khiển biến thiên: VFD tăng/giảm tốc quạt trung tâm (và Jet Fan nếu có) theo mức CO → tiết kiệm điện – giảm ồn.

Tạo dòng gió một chiều

• Kiến trúc ống: quạt hút kéo khí bẩn qua miệng hút → ống → quạt → xả ngoài, đồng thời khí tươi vào qua cửa cấp.
• Kiến trúc Jet Fan: Jet Fan khuấy trộn/lái dòng khí theo lớp trần, dồn về khu vực hút trung tâm để xả.

Gia áp nhẹ & phân tầng: Bố trí vị trí hút/cấp nhằm tránh vùng tù đọng, hướng luồng gió đi khắp bãi xe.

Chế độ cháy (PCCC – nếu tích hợp)

1. Kích hoạt khẩn cấp từ hệ báo cháy/BMS.

2. Quạt hút/thoát khói chạy ở tốc độ/định mức thiết kế; Jet Fan chuyển sang chế độ điều hướng khói tới điểm xả.

3. Mở damper ưu tiên – đóng damper không liên quan theo kịch bản khói.

4. Mục tiêu: giữ lối thoát nạn thông thoáng, hạ nồng độ khói/CO tại cao độ người di chuyển.

Thành phần chính & vai trò

• Quạt trung tâm: tạo chênh áp để kéo khí bẩn qua ống/dẫn ra ngoài; chọn theo lưu lượng (m³/h) và áp tĩnh (Pa) của toàn tuyến.

• Jet Fan: khuấy trộn/điều hướng không khí trong hầm, tăng vận tốc lớp trần, đẩy CO/khói về họng hút.

• Cảm biến CO/khói: đặt theo zone để điều khiển quạt theo tải thực.

• VFD + Tủ điều khiển/BMS: chạy đa cấp tốc độ, lập lịch, ưu tiên PCCC.

• Tiêu âm & chống rung: giảm ồn truyền trong ống/kết cấu.

• Cửa gió tươi: đảm bảo cân bằng lưu lượng (không hút âm quá lớn).

Gợi ý thiết kế – lắp đặt để “đúng lưu lượng, êm và hiệu quả”

• Luồng gió liên tục: bố trí họng hút/cửa cấp/Jet Fan tạo đường gió quét hết bãi, tránh “đi vòng”.

• Ống gió mượt (phương án ống): hạn chế cút gắt; dùng côn chuyển 7–15°; bịt kín mối nối.

• Jet Fan đúng hướng (phương án không ống): căn khoảng cách – góc thổi – chồng phủ; tránh thổi vào tường gần.

• Phân vùng cảm biến: đủ mật độ tại điểm có ô tô nổ máy/lưu thông dày.

• Âm học: thêm tiêu âm, chọn đường kính lớn chạy chậm để giảm ồn.

• Bảo trì định kỳ: vệ sinh cánh/lưới/hood, siết bulông, đo dòng – rung – nhiệt, test cảm biến & kịch bản PCCC.

Chọn kiến trúc nào?

• Không gian thấp, cần linh hoạt/cải tạo nhanh, muốn giảm chi phí ống → Jet Fan.

• Yêu cầu phân phối có kiểm soát, hầm lớn/phức tạp nhiều phòng → Ống gió truyền thống (hoặc hybrid: ống + Jet Fan).

Sản phẩm Quạt Thông Gió Tầng Hầm JET FAN DBH-JF-N0

Ưu điểm

• Quạt JetFan có khả năng tạo ra lưu lượng gió lớn, mang lại hiệu quả so với việc sử dụng hệ thống đường thông gió tầng hầm truyền thống. Đặc biệt, quạt có thể chịu được nhiệt độ cao lên đến 250 độ C và hoạt động hiệu quả trong tình trạng hỏa hoạn.
• Hiện nay, sản phẩm quạt JetFan DBH-JF-Nob đang có mức giá rất phải chăng, phù hợp với điều kiện tài chính của các chủ thầu và nhu cầu sử dụng của nhiều công trình.

Ứng dụng

Sản phẩm quạt  Jet Fan DBH-JF-No mang lại tính ứng dụng rất cao, cụ thể như:

• Thông gió tại khu vực tầng hầm của các khu chung cư, trung tâm thương mại…
• Hút khói khi xảy ra hỏa hoạn.

Tìm hiểu thêm: Quạt hướng trục là gì?

Thông số kỹ thuật

Thông số kỹ thuật của quạt hút khói tầng hầm Jet Fan DBH-JF-No:

• Sử dụng cách truyền động trực tiếp động cơ liền cánh.
• Có thể trang bị thêm động cơ chống cháy chịu nhiệt độ từ 200-400 độ C.
• Cấu tạo từ vật liệu thép, inox cao cấp.
• Cánh quạt được cân bằng động trên máy cân bằng kỹ thuật số tự động, sản xuất trên dây chuyền cắt Fiber Laser đến từ Thụy Sĩ.
• Có thể trang bị động cơ 2 cấp độ, thay đổi linh hoạt tùy theo từng trường hợp. Ví dụ như bình thường sẽ chạy cấp độ thấp, khi xảy ra hỏa hoạn sẽ chạy cấp độ cao.
• Thiết kế 2 đầu tiêu âm giúp giảm độ ồn một cách đáng kể.

Model	Ðường kính cánh Diameter	Công suất Power	Tốc độ Speed	Ðiện áp Voltage	Lưu lượng Volume	Áp suất Pressure
	(mm)	( Kw)	(v/ph)	( V )	(m3/h)	(Pa)
DBH – JF-3	300	0.37	1460	380	2200	150
DBH – JF-3.5	350	0.55	1460	380	3250	190
DBH – JF-4.2	420	0.75	1460	380	4450	220
DBH – JF-5	500	1.5	1460	380	6400	280
DBH – JF-5.5	550	2.2	1460	380	8600	310
DBH – JF-6	600	3	1460	380	10000	320
DBH – JF-7	700	4	1460	380	15000	350
DBH – JF2-4	400	0.55/1.5	960/1460	380	2200/4500	120/220
DBH – JF2-5	500	1.1/2.2	960/1460	380	3200/6400	150/250
DBH-JF2-5.5	550	1.5/3	960/1460	380	4300/8600	150/350
DBH – JF2-7	700	3/5.5	960/1460	380	10000/15000	200/550

Giá quạt thông gió tầng hầm hiện nay

Dưới đây là mặt bằng giá tham khảo (10/2025) cho hệ quạt thông gió tầng hầm (bãi xe) tại VN. Giá thực tế phụ thuộc lưu lượng–áp (m³/h–Pa), kích thước/kiểu quạt, mức ồn, số lượng, VFD, cảm biến CO/khói và tiêu chuẩn PCCC.

Jet Fan (không cần ống gió) – DBH-JF-N0 & tương đương

Ghi chú: Thêm cánh/hướng thổi 2 chiều, giá treo/chống rung, lưới bảo vệ và VFD có thể làm giá tăng.

Quạt trung tâm (hút/xả) nối ống

Axial (hướng trục nối ống)

Centrifugal (ly tâm trung/cao áp)

Phụ kiện & điều khiển (ước tính nhanh)

• Biến tần (VFD) + tủ điều khiển/BMS: +15 – 35% theo kW.

• Cảm biến CO: 1,8 – 4,5 triệu/điểm; cảm biến khói/nhiệt: tùy hệ PCCC.

• Tiêu âm ống/đầu ra: 2 – 8 triệu/chiếc (phụ thuộc kích thước/độ suy hao).

• Van/Backdraft damper, lưới chắn: 1 – 5 triệu/điểm.

• Lắp đặt – vật tư phụ (khung, treo, cáp, chống rung): thường 10 – 20% giá thiết bị.

Lưu ý làm giá tăng/giảm

• Mức ồn yêu cầu (thêm tiêu âm → tăng giá & áp tĩnh).

• Áp tĩnh tuyến ống (ống dài, nhiều cút, lưới/hood) → cần quạt lớn hơn.

• Chế độ PCCC/thoát khói: quạt chịu nhiệt thường +15 – 40% so với bản thông gió thường.

• Nguồn điện & điều khiển: 3 pha + VFD theo cảm biến CO giúp giảm điện/ồn nhưng tăng chi phí ban đầu.

Ước tính tổng nhanh theo quy mô (chỉ thiết bị chính)

• Hầm nhỏ (≤ 1.000 m²): 1–2 quạt trung tâm + 4–6 Jet Fan → 150 – 400 triệu.

• Hầm trung (1.500–3.000 m²): 2 quạt trung tâm + 8–14 Jet Fan → 450 – 950 triệu.

• Hầm lớn (≥ 5.000 m²): 2–4 quạt trung tâm + 16–30 Jet Fan → 1,0 – 2,2 tỷ.
  (Chưa gồm VFD/tủ, cảm biến, tiêu âm, lắp đặt.)

Địa chỉ mua quạt hút khói tầng hầm uy tín, chất lượng

Dobaco là đơn vị hàng đầu chuyên các sản phẩm công nghiệp, hỗ trợ quy trình tự động hóa trong sản xuất và mang đến môi trường sản xuất sạch, thoáng, đảm bảo an toàn. Một số sản phẩm mà Dobaco đang cung cấp như:

• Sản xuất và tư vấn lắp đặt các loại quạt công nghiệp, quạt hướng trục, quạt ly tâm, quạt thông gió,…
• Cung cấp hệ thống làm mát nước, tháp giải nhiệt,..
• Sửa chữa, bảo dưỡng các sản phẩm quạt công nghiệp, hệ thống hút bụi, lọc bụi,..
• Cung cấp các loại băng tải như băng tải PVC, băng tải cao su, băng đai tải, băng tải gân,..
• Dịch vụ bọc rulo cao su, nối dán băng tải, con lăn băng tải.

Nếu cần tư vấn thêm hay có nhu cầu lắp đặt phẩm quạt thông gió khói tầng hầm JET FAN DBH-JF-No, liên hệ ngay với DOBACO theo thông tin dưới đây:

CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC

Nhà Máy SX: Khu công nghiệp Liên Phương, Thường Tín, Hà Nội

• Tel: 024 6328 1925 | Hotline: 0984 249 686
• Zalo: 0984.249.686
• Email: quatdongbac@gmail.com
• Website: dobaco.vn

Câu hỏi thường gặp quạt thông gió khói tầng hầm

Chọn kiến trúc ống gió hay Jet Fan?

• Ống gió: kiểm soát phân phối, phù hợp hầm lớn/nhiều phòng; tốn không gian & chi phí ống/tiêu âm.

• Jet Fan: không cần ống, lắp nhanh, linh hoạt cải tạo; cần bố trí/hướng thổi đúng để phủ hết diện tích.

Khi nào chọn quạt hướng trục, khi nào chọn ly tâm?

• Hướng trục (axial): lưu lượng lớn, áp vừa, tuyến ngắn–thoáng.

• Ly tâm: áp tĩnh cao cho tuyến dài/nhiều cút/tiêu âm hoặc yêu cầu suy hao ồn lớn.

Yêu cầu chịu nhiệt phổ biến?

• Theo tiêu chuẩn dự án (ví dụ): 300°C/… phút hoặc 400°C/… phút cho quạt thoát khói và phụ kiện liên quan.

Làm sao giảm ồn?

• Chọn đường kính lớn chạy chậm, dùng tiêu âm đúng cỡ, bố trí đường gió thẳng – kín, lắp đệm chống rung/khớp nối mềm, tối ưu tốc độ bằng VFD.

Kiểm tra – nghiệm thu PCCC cần gì?

• Catalog, bản vẽ, đường đặc tính, biên bản thử chịu nhiệt/hiệu suất, CO/CQ, sơ đồ điều khiển – kịch bản khói, test chạy thực tế (lưu lượng/áp/độ ồn/CO).

Bảo trì định kỳ gồm những gì?

• Vệ sinh cánh – lưới – miệng gió/hood, kiểm tra ổ bi – dây curoa (nếu có), siết bulông, đo dòng – rung – nhiệt, test cảm biến & kịch bản cháy, kiểm tra gioăng/đệm chống thấm.

Với phương châm “Hợp tác vì sự phát triển bền vững”, Dobaco luôn nỗ lực mỗi ngày để nâng cao chất lượng sản phẩm, đáp ứng tôi đa nhu cầu sử dụng của các khách hàng.
