Quạt Thông Gió Tầng Hầm

Tầng hầm của các tòa nhà cao ốc được thiết kế khép kín, thường chịu ảnh hưởng của khói xe và nhiệt độ tỏa ra từ các thiết bị.

Chính vì vậy, việc lắp đặt quạt thông gió tầng hầm là yêu cầu thiết yếu để đảm bảo các tiêu chuẩn về an toàn cho công trình.

Quạt thông gió tầng hầm là gì?

Quạt thông gió tầng hầm là thiết bị (hoặc tập hợp thiết bị) dùng để trao đổi không khí cho tầng hầm: hút thải CO/NOx, mùi xăng dầu, ẩm mốc và cấp bù khí tươi, đồng thời hỗ trợ thoát khói khi cháy theo hồ sơ PCCC. Trong thực tế, “thông gió tầng hầm” bao gồm cả quạt hút (exhaust) và quạt cấp (supply); vì vậy người ta hay gọi tắt là quạt hút gió tầng hầm.

Thành phần & cách hoạt động

• Dạng quạt dùng phổ biến: quạt hướng trục cao áp dạng ống (ducted), quạt hỗn lưu inline, quạt ly tâm áp cao, hoặc jet fan (không ống) để “kéo” khí về điểm xả.

• Hệ ống & phụ kiện: ống gió, louver/van 1 chiều, tiêu âm, giảm chấn, damper chống cháy.

• Điều khiển: tủ điện + biến tần (VFD) / động cơ EC, cảm biến CO/khói để chạy theo tải; tích hợp BMS khi cần.

• Chế độ:

  • Thường nhật: tự động tăng/giảm tốc theo nồng độ CO → tiết kiệm điện, giảm ồn.

  • Khi cháy: chuyển sang thoát khói chịu nhiệt (F300/F400), có thể đảo hướng gió theo thiết kế.

Phân biệt nhanh

• Quạt thông gió tầng hầm: khái niệm hệ thống (hút + cấp + điều khiển).

• Quạt hút gió tầng hầm: nhấn vào thiết bị hút thải (exhaust) trong hệ.

Tầm quan trọng của hệ thống thông gió tầng hầm

Đa phần các dự án tòa nhà cao ốc đều thiết kế tầng hầm với mục đích chính là nơi gửi xe, đặt hạ tầng kỹ thuật, siêu thị, trung tâm mua sắm dưới lòng đất, nơi thu gom rác thải. Chính vì vậy, tầng hầm là khu vực có thể sản sinh ra khói bụi, hơi nóng, các chất độc hại. Vì thế, nơi đây tiềm ẩn rất nhiều nguy cơ có thể gây cháy nổ, ô nhiễm môi trường, ảnh hưởng nghiêm trọng đến sức khỏe và an toàn của công trình.

Với những nguy cơ trên, các chủ doanh nghiệp tầng hầm phải tìm giải pháp để loại bỏ tác nhân gây ảnh hưởng đến an toàn của công trình và sức khỏe người sinh sống, làm việc trong đó.

Giải pháp tối ưu nhất để ngăn chặn nguy hại cho công trình chính là lắp đặt hệ thống quạt thông gió tầng hầm giúp hút các khói bụi, chất độc hại, nhờ đó không khí luôn nằm trong ngưỡng an toàn cho sức khỏe.

Các loại quạt thông gió tầng hầm

Dưới đây, chúng tôi xin giới thiệu đến quý khách top 3 loại quạt thông gió tầng hầm được sử dụng phổ biến nhất trong các dự án công trình.

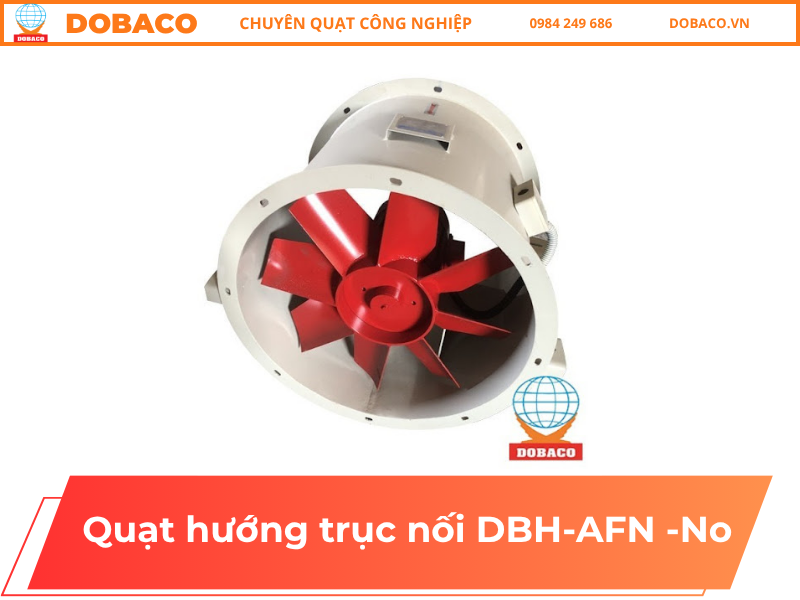

Quạt hướng trục nối DBH-AFN -No

• Lưu lượng lớn, áp suất cao, độ ồn thấp.
• Cánh thiết kế với góc nghiêng phù hợp nhằm đảm bảo độ ồn do va chạm khi nối ống gió.
• Sử dụng trong nối ống gió, cấp khí tươi, hút khí thải trong hệ điều hòa trung tâm.
• Hút khí nóng nhà xưởng, làm mát thiết bị và phòng máy.

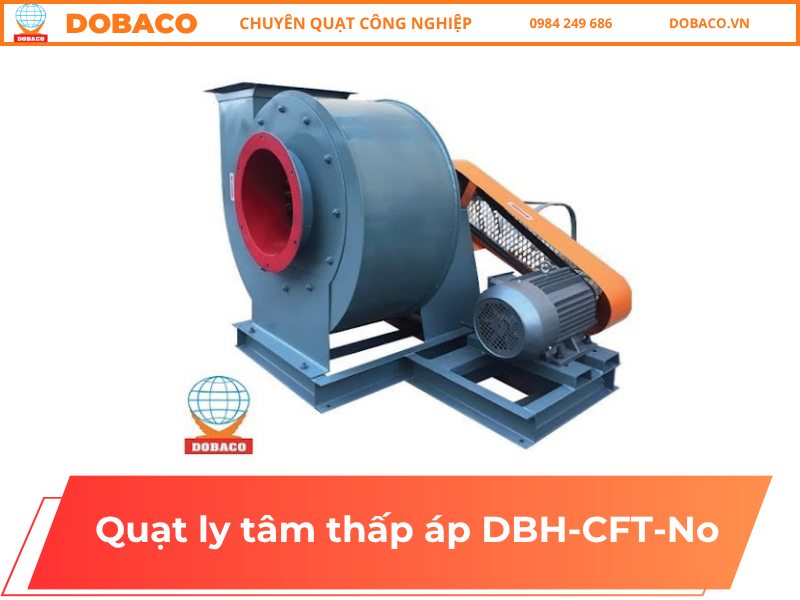

Quạt ly tâm thấp áp DBH-CFT-No

• Hiệu suất cao, độ ồn thấp, tiết kiệm điện năng.
• Vật liệu chế tạo: Thép CT3, SS400, inox 304, composite.
• Sử dụng hút khí thải lò gạch Tuynel. Cấp hút khí trong sấy nông, lâm sản.
• Cấp khí tươi, hút khí thải cho tòa nhà, thông gió, tăng áp, hút khói PCCC.

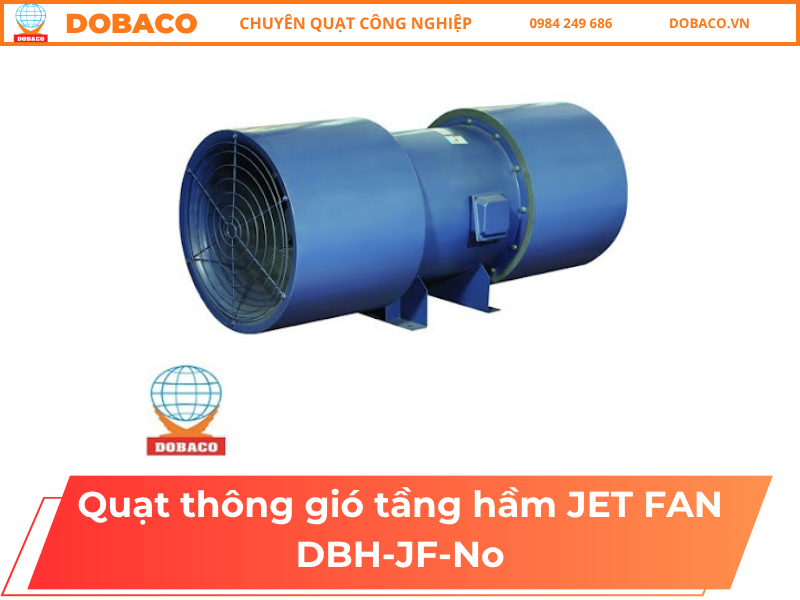

Quạt thông gió tầng hầm JET FAN DBH-JF-No

• Quạt bao gồm hai phần chính là thân quạt và lắp tiêu âm hai đầu giảm ồn.
• Quạt có thể lắp các loại động cơ chống cháy, chịu nhiệt từ 200ºC đến 300ºC trên 2h.
• Lắp tại các tầng hầm của các chung cư và trung tâm thương mại để thông gió.
• Hút khói xe, khói khi hỏa hoạn xảy ra để đưa ra ngoài.

Xem thêm: Giá các loại quạt công nghiệp

Cấu tạo và nguyên lý hoạt động của quạt thông gió tầng hầm

Cấu tạo (nhìn ở mức hệ thống)

A. Cụm quạt

• Quạt hút (exhaust): thường là quạt hướng trục cao áp có cánh hướng dòng, hỗn lưu inline hoặc ly tâm áp cao (khi mạng ống rất dài/nhiều cút).

• Quạt cấp (supply): quạt hướng trục/hỗn lưu cấp khí tươi từ ngoài trời.

• Jet fan (tuỳ chọn, không ống): quạt phản lực treo trần tạo lực đẩy kéo CO/khói về họng hút chính, tối giản ống gió.

B. Ống gió & phụ kiện

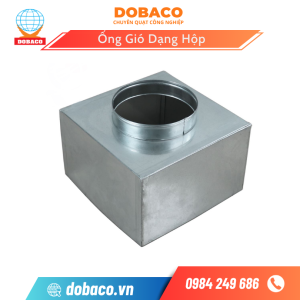

• Ống gió tôn/inox, louver, van 1 chiều, van chặn lửa/smoke damper, ống tiêu âm, đế chống rung/khớp nối mềm.

• Miệng gió/họng hút bố trí theo ma trận khu vực để quét hết không gian.

C. Cảm biến & điều khiển

• Cảm biến CO/NO₂/khói, nhiệt độ; tủ điều khiển với biến tần (VFD) hoặc động cơ EC, chế độ ngày/đêm, phân zone.

• Kết nối BMS/Fire Alarm (ngắt liên động, chế độ ưu tiên khi cháy).

D. An toàn – PCCC

• Phiên bản F200/F300/F400 (vận hành 200–400 °C trong 60–120′) cho thoát khói; tăng áp thang bộ/giếng thang là hệ tách nhưng liên động cùng kịch bản cháy.

• Dây cáp chịu nhiệt, giá treo chống cháy, Fireman’s override (ưu tiên điều khiển tay khi khẩn cấp).

Nguyên lý hoạt động

a) Chế độ thường nhật (ventilation hằng ngày)

1. Cảm biến CO/NO₂ đọc nồng độ theo khu vực.

2. Bộ điều khiển điều tốc quạt bằng VFD/EC để đạt lưu lượng mục tiêu (theo số lần thay gió/giờ) với điện năng tối ưu.

3. Cân bằng áp: lưu lượng cấp/hút được cài để duy trì áp nhẹ (thường ưu tiên hút hơn một chút) giúp hạn chế mùi khí xâm nhập lên các tầng trên.

4. Nếu dùng jet fan, các quạt này tạo dòng quét ngang đẩy khí bẩn về họng hút chính → giảm ống gió lớn, phân vùng linh hoạt.

b) Tăng tải ngắn hạn

• Khi lưu lượng xe tăng/CO tăng, hệ thống tự tăng tốc theo zone; khi thấp tải, giảm tốc để tiết kiệm điện và hạ ồn.

c) Chế độ cháy (smoke control)

1. Nhận tín hiệu báo cháy → chuyển sang thoát khói: quạt chịu nhiệt F300/F400 chạy ở cấp tốc độ và hướng gió theo thiết kế.

2. Van chặn lửa/smoke damper đóng/mở để cô lập vùng cháy, ép khói theo tuyến; thang bộ/giếng thang được tăng áp dương giữ lối thoát nạn.

3. Jet fan (nếu có) có thể đảo chiều (tuỳ cấu hình) để hướng khói về điểm xả.

Giá quạt thông gió tầng hầm hiện nay

Dưới đây là bảng giá quạt thông gió tầng hầm (tham khảo – 11/2025), chia theo giải pháp thường dùng. Giá thực tế phụ thuộc Q–Pa, đường kính, cấu hình motor (IE2/IE3/EC), yêu cầu PCCC (F300/F400), vật liệu (thép sơn/Inox/FRP) và phụ kiện.

A) Quạt dạng ống (có ống gió – ducted)

1) Quạt hướng trục ống truyền động trực tiếp

2) Quạt hướng trục ống truyền động đai (gián tiếp)

3) Quạt hướng trục cao áp có cánh hướng dòng

4) Quạt hỗn lưu dạng ống (cao áp, êm)

5) Quạt ly tâm áp cao (cho mạng ống rất dài/nhiều cút)

Quạt phản lực không ống (Jet fan cho bãi xe)

1) Jet fan hướng trục (đo theo lực đẩy N)

2) Jet fan ly tâm/induction (thân siêu thấp, êm)

Phiên bản chịu nhiệt thoát khói (F200/F300/F400)

Phụ kiện & cộng giá thường gặp

• Biến tần (VFD): +15% → +30% so với motor AC thuần.

• Động cơ EC/BLDC: +25% → +45% (bù bằng điện năng tiết kiệm).

• Vật liệu: Inox 304 +20–30%; FRP +15–25%; sơn đặc chủng +8–15%.

• Ống tiêu âm (L≈1 m): Ø400: ~1,2–1,8 triệu | Ø600: ~2,0–3,0 triệu | Ø800: ~3,0–3,8 triệu.

• Louver/van 1 chiều: Ø400: ~0,5–0,9 triệu | Ø600: ~0,8–1,5 triệu | Ø800: ~1,4–2,5 triệu.

Phương án lắp đặt hệ thống thông gió tầng hầm

Có nhiều cách khác nhau để lắp đặt hệ thống thông gió tầng hầm nhưng hiện nay có 2 phương án chính:

Thông gió có ống gió

• Thông thường hệ thống này được thiết kế cho những tầng hầm có cao độ lớn, có không gian đi đường ống. Phương án phân bố lưu lượng khí tươi điều trên toàn tầng hầm thông qua hệ thống miệng gió.

Thông gió không sử dụng ống gió

• Những tầng hầm lớn có lưu lượng không khí lớn và hạn chế bởi không gian thì sử dụng phương pháp thông gió bằng quạt. Sử dụng quạt 2 tầng tăng áp để tạo dòng khí đẩy khí thải ra ngoài.

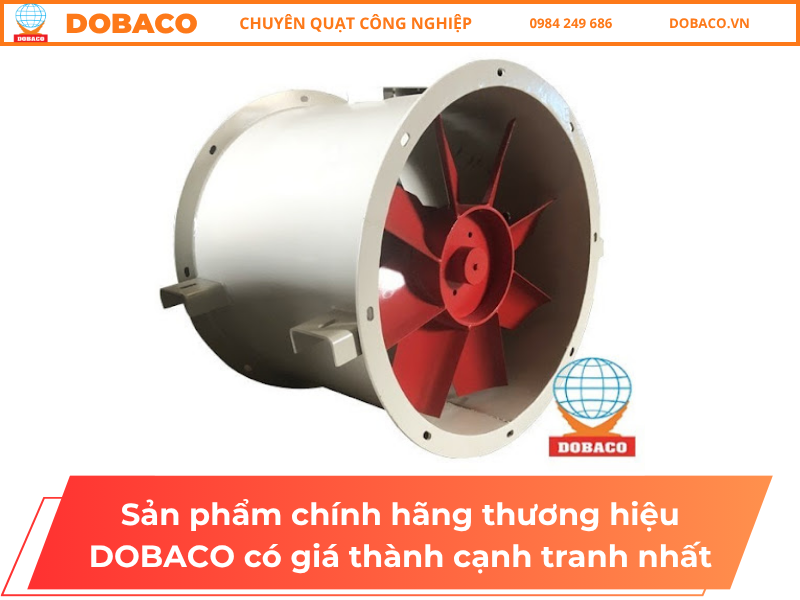

Tại sao nên mua quạt thông gió tầng hầm tại DOBACO?

Trên thị trường hiện nay, DOBACO là đơn vị uy tín hàng đầu trong lĩnh vực phân phối các loại quạt công nghiệp, tư vấn thiết kế, thi công hệ thống hút khói, thông gió tầng hầm uy tín số 1 Việt Nam.

Với đội ngũ kỹ thuật viên giỏi, máy móc hiện đại, quy trình làm việc chuyên nghiệp, chúng tôi luôn mang đến giải pháp tối hút khói tầng hầm tối ưu nhất cho các doanh nghiệp.

Các sản phẩm quạt thông gió tầng hầm do DOBACO phân phối đều được chứng nhận xuất xưởng rõ ràng, đầy đủ giấy tờ và là sản phẩm mới 100%.

Chúng tôi cam kết tất cả sản phẩm đều được sản xuất và lắp ráp chính hãng tại nhà máy của DOBACO có chế độ bảo hành ít nhất 12 tháng.

Bên cạnh đó, đội ngũ nhân viên của chúng tôi luôn sẵn sàng tư vấn miễn phí, nhiệt tình để quý khách có thể chọn lựa được sản phẩm tốt nhất và phù hợp nhất với nhu cầu của doanh nghiệp.

Tham khảo thêm các sản phẩm của DOBACO

Quạt ly tâm: Hiệu suất cao, độ ồn thấp, phù hợp cho hệ thống thông gió công nghiệp, xử lý khí thải, và hệ thống điều hòa trung tâm.

👉 Xem chi tiết: quạt ly tâm

Quạt hướng trục: Thiết kế nhỏ gọn, lưu lượng gió lớn, lý tưởng cho các không gian cần làm mát nhanh như nhà xưởng, hầm mỏ, nhà kho.

👉 Xem chi tiết: quạt hướng trục

Câu hỏi thường gặp quạt thông gió tầng hầm

Khác gì “quạt hút gió tầng hầm”?

• “Quạt thông gió” nói toàn hệ (hút + cấp). “Quạt hút” là thiết bị hút thải trong hệ.

Chọn giải pháp ống (ducted) hay jet fan?

• Ducted: kiểm soát tuyến khí/khói rõ ràng, hợp công trình có trục kỹ thuật; cần không gian ống và xử lý ồn.
• Jet fan: giảm ống lớn, linh hoạt cho bãi xe rộng/retrofit; thiết kế theo lực đẩy (N) và ma trận quạt.

Có bắt buộc dùng F300/F400 (thoát khói) không?

• Nếu hệ tham gia thoát khói PCCC, phải dùng quạt chịu nhiệt F200/F300/F400 đúng cấp & thời gian (60–120 phút) theo hồ sơ thẩm duyệt.

Làm sao vận hành tiết kiệm điện?

• Dùng cảm biến CO/khói + VFD (hoặc động cơ EC) để chạy theo tải; chia zone theo khu vực đậu xe; cài chế độ ngày/đêm.

Giảm ồn thế nào?

• Tăng đường kính để giảm RPM, lắp ống tiêu âm, đế chống rung/khớp nối mềm, giữ đoạn ống thẳng ≥ 1–2×Ø trước/sau quạt, tránh cút gấp sát miệng quạt.

Bảo trì định kỳ gồm gì?

Tháng: vệ sinh miệng gió/louver, kiểm tra rung–ồn.

• Quý: căng/thay dây đai (nếu có), kiểm tra vòng bi, siết bulông, sao lưu log VFD.

• Năm: kiểm tra sơn/chống gỉ, đo lại Q–Pa tại điểm làm việc.

Nếu bạn đang có nhu cầu lắp đặt hệ thống quạt thông gió tầng hầm chất lượng, uy tín hãy liên hệ với chúng tôi qua hotline: 0984.249.686 hoặc website: dobaco.vn để được nhân viên DOBACO tư vấn tận tình nhất!
