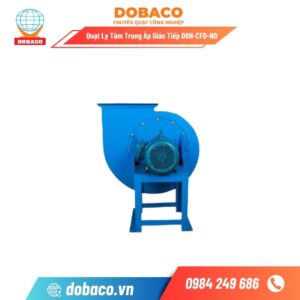

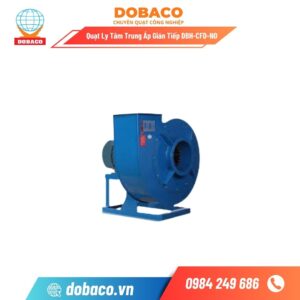

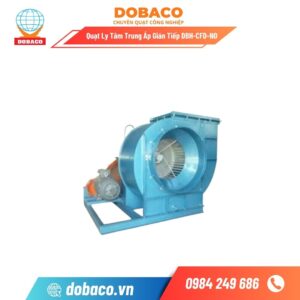

Quạt Ly Tâm Trung Áp Gián Tiếp DBH-CFD-NO
Quạt Ly Tâm Trung Áp Gián Tiếp DBH-CFD-NO là một loại quạt ly tâm được sử dụng trong các hệ thống thông gió, hút khí thải, hoặc làm mát với tính năng trung áp.
Đây là loại quạt gián tiếp, nghĩa là nó không tiếp xúc trực tiếp với không khí hay khí mà nó đang xử lý. Điều này có thể do quạt được thiết kế để làm việc trong môi trường có khí độc hại hoặc ăn mòn, nơi cần giữ cho động cơ và các bộ phận khác tránh xa tác động trực tiếp của không khí đó.
Đặc điểm của Quạt Ly Tâm Trung Áp Gián Tiếp DBH-CFD-NO:
- Thiết kế Trung Áp: Loại quạt này có khả năng tạo ra áp lực không khí ở mức trung bình, thích hợp cho các ứng dụng cần đẩy không khí qua các kênh dẫn khí dài hoặc vượt qua lực cản nhất định.
- Hệ thống Gián Tiếp: Quạt được thiết kế để động cơ và các bộ phận cơ khí không bị ảnh hưởng trực tiếp bởi không khí môi trường làm việc, giúp tăng tuổi thọ của quạt và giảm bảo trì.
- Ứng dụng Đa Dạng: Thường được sử dụng trong các hệ thống xử lý không khí, hệ thống thông gió tòa nhà, nhà máy sản xuất, và nơi cần kiểm soát chất lượng không khí trong môi trường làm việc.
Ứng dụng cụ thể:
- Hệ thống HVAC: Cải thiện chất lượng không khí trong tòa nhà mà không làm hư hỏng các bộ phận bằng cách tiếp xúc trực tiếp với không khí ô nhiễm hoặc ăn mòn.
- Nhà máy công nghiệp: Thích hợp sử dụng trong các nhà máy hóa chất hoặc nhà máy xử lý chất thải, nơi không khí có thể chứa các hạt bụi mịn hoặc hóa chất độc hại.
- Hệ thống xử lý khí thải: Giúp hút và xử lý khí thải mà không gây ảnh hưởng đến động cơ và các bộ phận quan trọng của quạt.
Quạt này là một giải pháp lý tưởng cho các ứng dụng yêu cầu độ tin cậy cao và tuổi thọ dài của thiết bị trong môi trường khắc nghiệt.
Đặc tính sản phẩm:
- Cánh quạt được truyền động gián tiếp thông qua gối đỡ và dây curoa nhằm tách động cơ ra khỏi môi trường làm việc có khói bụi, nhiệt độ cao, hơi ẩm nhiều.
- Vật liệu chế tạo: Thép, Inox, Composite
- Cánh quạt được cấu tạo đặc biệt với khe hở nhiều hơn để dễ dàng vận chuyển bụi mà không bị bán dính vào lá cánh gây mất cân bằng trong quá trình hoạt động.
- Sơn tĩnh điện: bền màu và đẹp
- Cánh quạt cân bằng động: chạy êm và ổn định
Bảng thông số kỹ thuật Quạt Ly Tâm Trung Áp Gián Tiếp DBH-CFD-NO
Model: DBH – CFD – No
Model | Đường kínhcánh Diameter |
Công suất Power |
Tốc độ Speed |
Điện áp Voltage |
Lưu lượng Volume |
Áp suất Pressure |
(mm) | ( Kw) | (v/ph) | ( V ) | (m3/h) | (Pa) | |
DBH – CFD-2.5 | 250 | 0.37 | 1460 | 380 | 800-1000 | 600-300 |
250 | 0.75 | 1460 | 380 | 1500-2000 | 1100-800 | |
DBH – CFD-3.2 | 320 | 0.75 | 1460 | 380 | 1800-2500 | 700-500 |
320 | 3 | 1460 | 380 | 3000-3500 | 1500-1200 | |
DBH – CFD-3.8 | 380 | 1.1 | 1460 | 380 | 2500-3000 | 700-500 |
380 | 4 | 1460 | 380 | 3500-4500 | 2500-1800 | |
DBH – CFD-4 | 400 | 0.75 | 1460 | 380 | 2500-3000 | 600-400 |
400 | 4 | 1460 | 380 | 5500-6500 | 800-600 | |
DBH – CFD-5 | 500 | 1.1 | 1460 | 380 | 4000-5000 | 600-400 |
500 | 5.5 | 1460 | 380 | 9500-12000 | 1300-1000 | |
DBH – CFD-6.3 | 630 | 11 | 1460 | 380 | 12000-14000 | 1300-1000 |
630 | 15 | 1460 | 380 | 16000-22000 | 2200-1600 | |
DBH – CFD-7 | 700 | 15 | 1460 | 380 | 18000-23000 | 1300-1000 |
700 | 18.5 | 1460 | 380 | 20000-25000 | 2300-1700 | |
DBH – CFD-8 | 800 | 22 | 1460 | 380 | 25000-29000 | 2300-1900 |
800 | 30 | 1460 | 380 | 30000-33000 | 2300-2000 | |
DBH – CFD-10 | 1000 | 30 | 1460 | 380 | 34000-38000 | 1700-1400 |
1000 | 37 | 1460 | 380 | 37000-40000 | 2800-2300 | |
1000 | 45 | 1460 | 380 | 40000-45000 | 2900-2400 | |
DBH – CFD-12.5 | 1250 | 55 | 1460 | 380 | 40000-55000 | 3000-2800 |
1250 | 75 | 1460 | 380 | 40000-50000 | 4400-3500 | |
1250 | 90 | 1460 | 380 | 45000-55000 | 4600-3800 | |
DBH – CFD-14 | 1400 | 110 | 1460 | 380 | 50000-60000 | 5000-4000 |
1400 | 160 | 1460 | 380 | 60000-80000 | 6000-4700 |
CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC
CÔNG TY ĐÔNG BẮC là đơn vị tư vấn, thiết kế, chế tạo theo yêu cầu các sản phẩm quạt công nghiệp ( quạt ly tâm, quạt hướng trục ), hệ thống hút lọc bụi, hệ thống xử lý khí thải, hệ thống tăng áp hút khói, hệ thống thông gió làm mát vv…
Công ty Đông Bắc luôn luôn đảm bảo đúng tiến độ sản xuất, tư vấn, thiết kế chính xác bất kỳ loại quạt công nghiệp nào, phù hợp nhất với công năng và nhu cầu sử dụng của khách hàng.
Công ty Đông Bắc luôn áp dụng những công nghệ tiên tiến trong việc sản xuất sản phẩm, với hệ thống điểu khiển tự động. Tốc độ nhanh, độ chính xác cao, giúp tiết kiệm nguyên vật liệu, giảm giá thành. Sản phẩm được sản xuất mẫu mã đẹp, chất lượng cao.
Quạt được chế tạo từ vật liệu thép CT3, SS400, Inox, Composite… chắc chắn
Toàn bộ quạt được gia công bởi công nghệ hiện đại như:
– Cắt CNC,
– Chấn CNC,
– Tiện CNC,
– Cùng dây truyền sơn tĩnh điện bảo vệ với nước sơn mịn, bền màu giúp gia tăng tính thẩm mỹ , bảo vệ quạt khỏi tác động của môi trường, gia tăng tuổi thọ cho quạt.
Ưu điểm khi sử dụng quạt công nghiệp DOBACO
– Tất cả các sản phẩm quạt công nghiệp của Công Ty Đông Bắcđược thiết kế trên phần mềm máy tính chuyện dùng cho kỹ thuật.
– Cánh quạt được cân bằng động bằng hệ thống cân bằng động điều khiển kỹ thuật số đảm bảo quạt chạy ổn định, không rung, ổn định.
– Quạt được đo kiểm chính xác về thông số : lưu lượng, cột áp, độ rung , độ ồn đảm bảo đúng yêu cầu đạt chất lượng đủ tiêu chuẩn xuất xưởng.
– Tiết kiệm điện năng: Quạt có hiệu suất làm việc cao giúp tiết kiệm tối đa điện năng khi sử dụng.
– Kết cấu bền vững: Vỏ quạt, guồng cánh được chế tạo bằng thép SS400, Inox Composite… tùy theo nhu cầu sử dụng của khách hàng,…
– Khả năng đáp ứng đa dạng các loại động cơ của các hãng: Việt Hung, Điện Cơ , Parma,Teco, ABB, Elektrim,…
– Thuận tiện thi công, lắp đặt, bảo dưỡng: Kết cấu quạt cho phép tháo lắp, vận chuyển, lắp dặt dễ dàng, phù hợp với nhiều không gian khác nhau.
Cam kết lượng sản phẩm quạt công nghiệp
Nhận thức được tầm quan trọng của chất lượng sản phẩm, Công ty Đông Bắc đã áp dụng quy trình quản lý chất lượng ISO 9001:2015 vào quy trình sản xuất sản phẩm. Chúng tôi tin tưởng rằng đến với Công ty Đông Bắc Quý khách sẽ được thỏa mãn và hài lòng:
– Với đội ngũ cán bộ kỹ sư thiết kế giỏi
– Công nhân sản xuất có tay nghề cao, chuyên nghiệp
– Hệ thống máy móc tiên tiến hiện đại
Chúng tôi luôn không ngừng nâng cao chất lượng sản phẩm, chất lượng dịch vụ, cam kết đem đến cho quý khách hàng những giải pháp quạt công nghiệp tối ưu và giá thành hợp lý nhất.
Chúng tôi cam kết sản phẩm trên được sản xuất/ lắp ráp chính hãng tại nhà máy DOBACO. Toàn bộ sản phẩm của chúng tôi đều được cam kết bảo hàng chính hãng tại nhà máy 12 tháng, và có thể lâu hơn tùy yêu cầu của khách hàng. Mọi sự cố liên quan đến sản phẩm được giải quyết trong vòng 48h.
Hotline hỗ trợ 24/7: 0984 249 686
Email: quatdongbac@gmail.com
