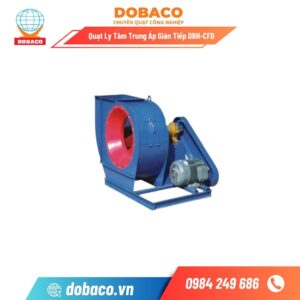

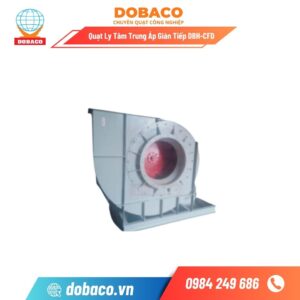

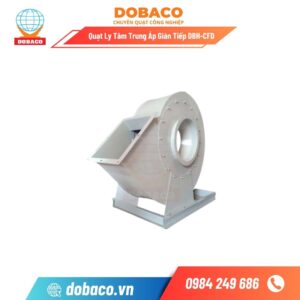

Quạt Ly Tâm Trung Áp Gián Tiếp DBH-CFD

Giá quạt ly tâm gián tiếp hiện nay

Giá quạt ly tâm gián tiếp phụ thuộc vào công suất, cột áp, vật liệu, tiêu chuẩn kỹ thuật và phụ kiện đi kèm. So với quạt trực tiếp, chi phí đầu tư ban đầu có thể cao hơn nhưng hiệu quả kinh tế dài hạn tốt hơn nhờ độ bền và khả năng bảo trì.

Dưới đây là bảng tóm tắt giá & cấu hình quạt ly tâm dẫn động gián tiếp (truyền đai):

Lưu ý: Giá có thể dao động ±5–20% tùy Q (m³/h), H (Pa), vật liệu, tiêu chuẩn PCCC, phụ kiện (biến tần, tiêu âm), vận chuyển & lắp đặt.

Vì sao giá chênh?

• Công suất & cột áp/lưu lượng (Q, H)

• Vật liệu: thép sơn – galvanize – Inox 304

• Môi trường làm việc: tiêu chuẩn / hút khói PCCC / nhiệt cao / ăn mòn

• Độ ồn & cân bằng cánh, chất lượng vòng bi, motor IE2–IE3

• Phụ kiện: giảm âm, giảm chấn, biến tần, cửa thăm, sơn tĩnh điện

• Vận chuyển, lắp đặt, bảo hành

So Sánh Các Loại Quạt Ly Tâm Gián Tiếp Cùng Loại

Quạt ly tâm gián tiếp (Indirect Drive Centrifugal Fan) là dòng quạt có động cơ tách rời khỏi guồng cánh, kết nối thông qua hệ thống gối đỡ, trục và dây curoa (hoặc khớp nối). Đây là lựa chọn bắt buộc cho các môi trường có nhiệt độ cao (trên 80°C), khí chứa nhiều dầu mỡ, bụi bẩn hoặc hóa chất ăn mòn nhằm bảo vệ motor tối đa và linh hoạt điều chỉnh thông số lưu lượng thông qua việc thay đổi tỷ số truyền puly.

Việc phân loại quạt ly tâm gián tiếp giúp người dùng tối ưu hóa mục đích sử dụng. Tại Dobaco, dòng gián tiếp được chia thành 3 phân khúc chính dựa trên áp suất:

Điểm khác biệt lớn nhất của dòng quạt gián tiếp so với dòng trực tiếp chính là “sự hy sinh” một phần hiệu suất truyền động (khoảng 3-5% do ma sát dây đai) để đổi lấy sự bền bỉ tuyệt đối cho motor. Trong các nhà máy luyện kim hoặc sản xuất kính, nhiệt độ khí thải có thể lên tới $200^{\circ}C$. Nếu dùng quạt trực tiếp, motor sẽ cháy chỉ sau vài giờ. Với quạt gián tiếp Dobaco, gối đỡ được trang bị thêm đĩa tản nhiệt hoặc làm mát bằng nước, giúp cách ly hoàn toàn sức nóng khỏi cuộn dây motor. Ngoài ra, việc bảo trì cũng trở nên cực kỳ đơn giản: bạn chỉ cần thay dây curoa định kỳ thay vì phải quấn lại motor tốn kém.

Cách Chọn Quạt Ly Tâm Gián Tiếp Phù Hợp

Lựa chọn quạt ly tâm gián tiếp cần đặc biệt lưu ý đến Hệ số truyền động và Vật liệu chế tạo gối đỡ. Tại Dobaco, chúng tôi ưu tiên tư vấn khách hàng dựa trên đặc tính của dòng khí (nhiệt độ, độ ẩm, nồng độ bụi) để cấu hình tỷ số puly phù hợp, đảm bảo quạt vận hành tại điểm hiệu suất cực đại (BEP) và tiết kiệm điện năng nhất.

Để chọn được chiếc quạt ly tâm gián tiếp hoạt động bền bỉ và đúng công suất, các chuyên gia tại Dobaco đề xuất quy trình 7 bước kỹ thuật sau:

1. Xác Định Mục Đích Sử Dụng Đặc Thù

Quạt truyền động gián tiếp thường được ưu tiên cho các môi trường mà motor không thể tiếp xúc trực tiếp:

• Hút khói lò hơi, lò đốt: Nhiệt độ khí thải cao (trên 80°C) sẽ làm cháy motor nếu dùng quạt trực tiếp.

• Hút bụi công nghiệp (bụi gỗ, bụi gạch): Bụi bám vào motor gây nóng và kẹt vòng bi.

• Hút hơi hóa chất ăn mòn: Ngăn axit, kiềm tiếp xúc làm hỏng cuộn dây đồng của động cơ.

  Tại Dobaco, chúng tôi thiết kế bệ đỡ motor tách biệt hoàn toàn, giúp việc bảo trì thay dây curoa trở nên cực kỳ đơn giản mà không cần tháo vỏ quạt.

2. Chọn Quạt Theo Diện Tích & Lưu Lượng Khí (Q)

Lưu lượng gió phải đảm bảo hút sạch khí thải phát sinh trong khu vực sản xuất. Công thức tại Dobaco:

Q = V x ACH

Trong đó:

• V (m3): Thể tích khu vực cần xử lý khí.

• ACH: Tần suất trao đổi khí (Dây chuyền sơn, hóa chất thường cần 40-60 lần/giờ).

  Quạt ly tâm gián tiếp của Dobaco có dải lưu lượng cực rộng, từ vài nghìn đến hàng trăm nghìn $m^3/h$, đáp ứng mọi quy mô nhà xưởng.

3. Lựa Chọn Cột Áp (Pa) Và Công Suất

Đây là điểm mạnh nhất của quạt ly tâm gián tiếp – khả năng vượt trở lực cực tốt:

• Cột áp: Phải thắng được lực cản của hệ thống ống dẫn dài, các bộ lọc bụi túi vải, tháp hấp thụ hoặc cyclone.

• Tùy chỉnh tốc độ: Ưu điểm của dòng gián tiếp là bạn có thể thay đổi tốc độ quay của cánh quạt bằng cách thay đổi kích thước Puly (Pully) mà không cần thay motor.

4. Chọn Vật Liệu Chế Tạo Theo Môi Trường

• Thép CT3/SS400: Phổ biến cho hút bụi, thông gió nhà xưởng thông thường.

• Inox 304/316: Dành cho môi trường có độ ẩm cao hoặc hóa chất ăn mòn.

• Cánh quạt chịu mài mòn: Đối với bụi đá, bụi thủy tinh, Dobaco gia cường thêm lớp vật liệu chống mài mòn đặc biệt để tăng tuổi thọ cánh gấp 2-3 lần.

5. Kiểu Truyền Động: Dây Curoa Hay Khớp Nối?

• Truyền động dây curoa: Phổ biến nhất, vận hành êm, dễ thay đổi tốc độ và chi phí rẻ.

• Truyền động khớp nối: Dành cho quạt công suất cực lớn, yêu cầu độ chính xác cao và vận hành liên tục trong môi trường nhiệt độ siêu cao (như quạt ID lò hơi công suất lớn).

6. Độ Ồn Và Tiêu Thụ Điện Năng

Quạt ly tâm gián tiếp thường có kích thước lớn và tiếng ồn phát ra từ dây curoa. Để tối ưu, Dobaco thực hiện:

• Cân bằng động: Cánh quạt được cân bằng điện tử chuẩn G2.5 giúp triệt tiêu rung lắc tối đa.

• Sử dụng biến tần (VFD): Kết hợp truyền động gián tiếp với biến tần giúp bạn kiểm soát dòng khởi động và tiết kiệm tới 30% điện năng vận hành.

7. Lựa Chọn Đơn Vị Cung Cấp Uy Tín – Tại Sao Là Dobaco?

Lựa chọn Dobaco, quý khách nhận được cam kết về chất lượng cao nhất:

• Gia công chính xác: Vỏ quạt cắt Laser CNC, mối hàn chắc chắn đạt tiêu chuẩn xuất khẩu.

• Linh kiện cao cấp: Motor đến từ các thương hiệu hàng đầu (ABB, Weg, Toàn Phát…), dây curoa chịu nhiệt chuyên dụng.

• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư khảo sát, đo đạc và tư vấn hệ thống đường ống trọn gói.

So Sánh Giá, Chất Lượng Các Bên Bán Hiện Nay

Trong phân khúc quạt ly tâm gián tiếp, Dobaco nổi bật nhờ việc tự chủ sản xuất gối đỡ dầu (Oil-lubricated bearings) – chi tiết quan trọng nhất quyết định độ bền của quạt. So với hàng nhập khẩu giá cao từ G7 hay hàng gia công bãi, Dobaco cung cấp giải pháp cân bằng giữa hiệu suất cơ khí và giá thành hợp lý cho doanh nghiệp Việt.

Giá quạt gián tiếp thường cao hơn quạt trực tiếp khoảng 15-20% do có thêm cụm gối đỡ, trục và puly. Tuy nhiên, Dobaco tối ưu hóa chi phí bằng cách sử dụng phôi thép nhập khẩu số lượng lớn và cắt CNC tự động. Khách hàng mua quạt Dobaco sẽ nhận được sản phẩm có gối đỡ hoạt động cực êm, không bị nóng trục – lỗi thường gặp ở các dòng quạt gia công rẻ tiền sử dụng vòng bi kém chất lượng.

Quy Trình Sản Xuất & Thi Công Quạt Ly Tâm Gián Tiếp Tại DOBACO

Quy trình sản xuất quạt ly tâm gián tiếp tại Dobaco đòi hỏi sự chuẩn xác khắt khe hơn so với dòng trực tiếp do có thêm hệ thống truyền động trung gian. Trọng tâm của quy trình là công nghệ gia công trục gối đỡ CNC và căn chỉnh đồng tâm bằng thiết bị Laser, giúp triệt tiêu hoàn toàn rung động cơ khí và bảo vệ motor khỏi các tác nhân gây hại như nhiệt độ cao, độ ẩm và bụi bặm.

Tại nhà máy Dobaco, mỗi chiếc quạt truyền động dây curoa (Indirect Drive) được chế tạo như một hệ thống cơ khí đồng bộ. Quy trình 5 bước chuyên sâu dưới đây chính là lý do giúp quạt Dobaco vận hành bền bỉ trên 10 năm trong các môi trường công nghiệp nặng:

1. Thiết Kế Hệ Truyền Động & Tính Toán Tỷ Số Truyền

Khác với quạt trực tiếp có tốc độ cố định theo motor, quạt gián tiếp cho phép tùy chỉnh tốc độ cánh quạt linh hoạt để đạt đúng thông số kỹ thuật.

• Tính toán tỷ số puly: Kỹ sư Dobaco tính toán đường kính puly motor và puly quạt dựa trên tỷ lệ nghịch với tốc độ quay. Việc này giúp cánh quạt đạt được đúng Lưu lượng và Áp suất mà khách hàng yêu cầu dù motor chạy ở tốc độ tiêu chuẩn (thường là 1450 vòng/phút).
• Lựa chọn dây curoa: Tùy theo công suất tải, chúng tôi lựa chọn số lượng rãnh và loại bản dây (Bản A, B, C, SPC…) từ các thương hiệu hàng đầu như Bando hoặc Gates. Mục tiêu là đảm bảo hiệu suất truyền động đạt trên 95% và giảm thiểu tổn hao do trượt đai.
• Thiết kế bệ khung chịu lực: Quạt gián tiếp có momen xoắn lớn khi khởi động, do đó bệ máy được thiết kế bằng thép hình dày dặn, được gia cố gân tăng cứng để chống vặn xoắn khung và giữ cho trục quạt luôn thẳng hàng với motor.

2. Gia Công Trục Quạt & Gối Đỡ CNC Chuyên Dụng

Đây là “bộ xương sống” của quạt gián tiếp, quyết định quạt chạy êm hay rung sau một thời gian dài sử dụng.

• Tiện trục trên máy CNC: Trục quạt được chế tạo từ thép hợp kim C45 hoặc 40Cr cường độ cao. Toàn bộ thân trục được mài bóng và kiểm tra độ đồng tâm chính xác đến từng micromet tại vị trí lắp vòng bi, giúp loại bỏ hoàn toàn độ rơ và sự mài mòn không đều.
• Hệ thống gối đỡ tản nhiệt: Dobaco sử dụng gối đỡ đúc nguyên khối, tích hợp khoang chứa mỡ bôi trơn hoặc dầu làm mát. Với các dòng quạt hút khói nóng, gối đỡ được trang bị thêm đĩa tản nhiệt nhôm để ngăn chặn nhiệt truyền từ cánh quạt vào vòng bi, bảo vệ mỡ bôi trơn không bị biến chất.
• Vòng bi chính hãng: Chúng tôi ưu tiên sử dụng vòng bi của các hãng danh tiếng (SKF, FAG, NSK), giúp quạt có thể vận hành liên tục 24/7 mà không lo sự cố nóng gối hay bó kẹt trục.

3. Cân Bằng Động & Kiểm Soát Rung Động Kỹ Thuật Số

Với dòng quạt gián tiếp có kích thước cánh lớn, việc cân bằng là yếu tố sống còn để bảo vệ hệ thống gối đỡ.

• Cân bằng động chuẩn G2.5: Guồng cánh sau khi hàn hoàn thiện được đưa lên máy cân bằng động kỹ thuật số. Chúng tôi kiểm soát độ rung ở mức cực thấp, đảm bảo khi quạt quay ở tốc độ cao không gây lực ly tâm lệch tâm làm phá hủy gối đỡ và vòng bi.
• Cân bằng tĩnh puly: Sau khi lắp puly vào trục, hệ thống tiếp tục được kiểm tra độ cân bằng tĩnh để đảm bảo trọng lượng phân bổ đều quanh tâm quay, giúp dây curoa vận hành mượt mà, không bị nhảy dây.
• Cắt rung cộng hưởng: Khung đế quạt được tính toán tần số dao động riêng để tránh hiện tượng cộng hưởng âm thanh với nền nhà xưởng, giúp tổng thể máy vận hành êm ái hơn ngay cả ở công suất tối đa.

4. Lắp Ráp & Căn Chỉnh Đồng Tâm Bằng Thiết Bị Laser

Một lỗi nhỏ trong việc lắp puly có thể làm dây curoa đứt chỉ sau thời gian ngắn. Dobaco xử lý việc này bằng công nghệ căn chỉnh hiện đại:

• Căn chỉnh Laser: Kỹ thuật viên sử dụng máy cân tâm Laser để hiệu chỉnh độ thẳng hàng giữa puly motor và puly quạt. Độ lệch trục và lệch góc được kiểm soát trong phạm vi sai số cực nhỏ (dưới 0.05mm), giúp dây curoa không bị xoắn và mòn vẹt.
• Kiểm soát độ căng dây đai: Chúng tôi sử dụng thiết bị đo lực căng chuyên dụng. Dây được căn chỉnh vừa đủ: không quá căng (gây hỏng vòng bi motor) và không quá chùng (gây trượt puly làm giảm lưu lượng gió).
• Trang bị an toàn: Quạt luôn đi kèm lồng bảo vệ dây curoa và cửa thăm vệ sinh trên vỏ quạt, giúp khách hàng dễ dàng kiểm tra tình trạng dây đai và vệ sinh guồng cánh định kỳ.

5. Chạy Thử Tải Khắc Nghiệt & Nghiệm Thu Chất Lượng

Trước khi bàn giao, mỗi chiếc quạt gián tiếp Dobaco phải vượt qua bài kiểm tra vận hành thực tế tại nhà máy:

• Chạy thử liên tục (Test-run): Quạt được vận hành từ 8 đến 24 giờ để theo dõi nhiệt độ gối đỡ và motor. Nhiệt độ gối đỡ phải ổn định và không được vượt quá 75 độ C trong điều kiện làm việc tiêu chuẩn.
• Đo kiểm thông số khí động: Sử dụng máy đo áp suất và máy đo vận tốc gió cầm tay để xác nhận quạt đạt đúng lưu lượng và cột áp thực tế như hợp đồng đã ký kết.
• Sơn phủ bảo vệ 3 lớp: Sau khi đạt tiêu chuẩn kỹ thuật, quạt được vệ sinh bề mặt và sơn tĩnh điện hoặc sơn Epoxy (đối với môi trường hóa chất) để chống rỉ sét và tăng tính thẩm mỹ cho công trình.

Lợi ích khi chọn thi công quạt gián tiếp tại Dobaco: Chúng tôi không chỉ cung cấp thiết bị mà còn mang đến giải pháp lắp đặt trọn gói. Đội ngũ kỹ thuật sẽ tư vấn lắp đặt hệ thống lò xo giảm chấn, đấu nối tủ điện biến tần (VFD) để quạt khởi động mềm, giúp bảo vệ motor tối đa và tiết kiệm điện năng cho doanh nghiệp.
