Quạt hút khói công nghiệp ly tâm là giải pháp thông gió được sử dụng rộng rãi trong các nhà máy, xưởng sản xuất và công trình công nghiệp hiện nay. Với khả năng hút và đẩy khói, bụi, khí độc ra khỏi không gian làm việc một cách hiệu quả, thiết bị này đóng vai trò quan trọng trong việc đảm bảo môi trường lao động an toàn và tuân thủ các tiêu chuẩn về bảo vệ sức khỏe người lao động. Trong bài viết này, DOBACO sẽ cung cấp đến bạn đọc những thông tin chi tiết về cấu tạo, nguyên lý hoạt động, các loại sản phẩm phổ biến cũng như những lưu ý quan trọng khi lựa chọn và sử dụng dòng quạt công nghiệp này.

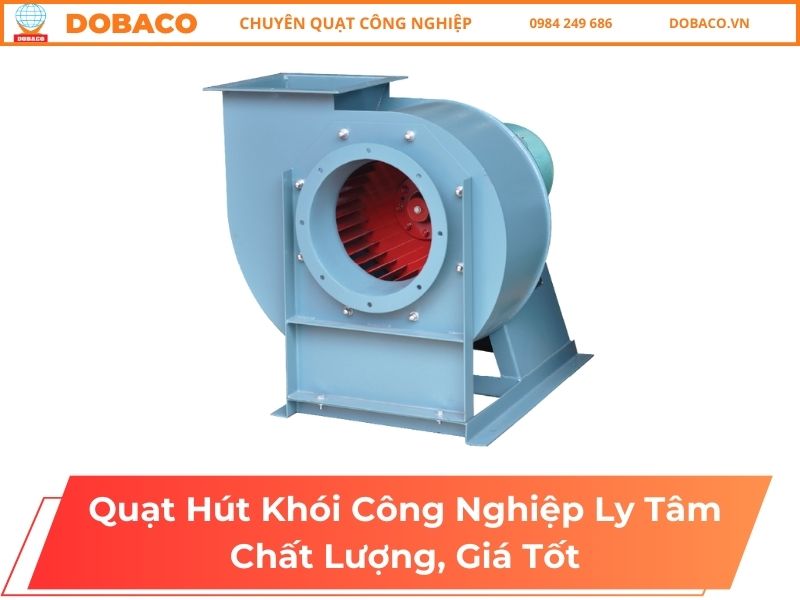

Quạt hút khói công nghiệp ly tâm là gì?
Quạt hút khói công nghiệp ly tâm là loại quạt được thiết kế chuyên dụng để hút và loại bỏ khói, hơi nóng, bụi bẩn, khí độc hại ra khỏi không gian sản xuất công nghiệp. Khác với quạt hướng trục thông thường, quạt ly tâm sử dụng nguyên lý lực ly tâm để tạo ra luồng khí có áp suất cao hơn, giúp đẩy không khí đi xa hơn và vượt qua được các trở lực trong hệ thống ống dẫn dài.
Đặc điểm nổi bật của dòng quạt này là khả năng hoạt động ổn định trong điều kiện khắc nghiệt như nhiệt độ cao, môi trường có nhiều bụi hoặc hóa chất. Thiết bị thường được chế tạo từ các vật liệu chịu nhiệt, chống ăn mòn như thép không gỉ, thép mạ kẽm hoặc hợp kim đặc biệt tùy theo yêu cầu sử dụng.
Ứng dụng phổ biến của quạt hút khói công nghiệp ly tâm bao gồm: hệ thống hút khói hàn trong xưởng cơ khí, hút khí thải trong nhà máy hóa chất, hút bụi trong dây chuyền sản xuất gỗ, xi măng, hút khói bếp công nghiệp trong nhà hàng, khách sạn lớn, cũng như ứng dụng trong hệ thống phòng cháy chữa cháy để hút khói khi có sự cố hỏa hoạn.
Cấu tạo và nguyên lý hoạt động quạt hút khói công nghiệp ly tâm
Để hiểu rõ cách thức vận hành và lựa chọn được sản phẩm phù hợp, việc nắm vững cấu tạo cũng như nguyên lý hoạt động của quạt hút khói công nghiệp ly tâm là điều cần thiết. Dưới đây là phân tích chi tiết về hai khía cạnh quan trọng này.

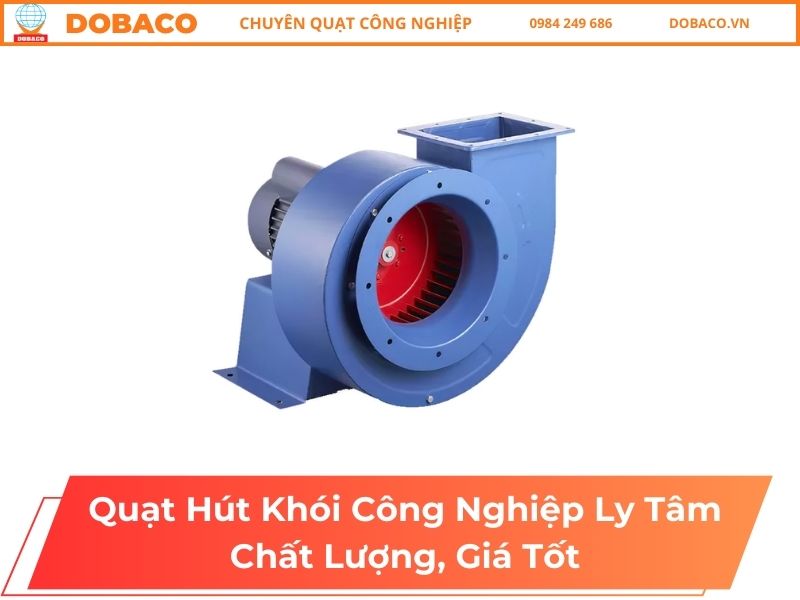

Cấu tạo quạt hút khói công nghiệp ly tâm
Quạt hút khói công nghiệp ly tâm được cấu thành từ các bộ phận chính sau:
- Vỏ quạt (Housing): Được chế tạo từ thép tấm dày, uốn theo hình xoắn ốc đặc trưng. Vỏ quạt có nhiệm vụ định hướng luồng khí và tạo ra áp suất cần thiết. Tùy theo môi trường sử dụng, vỏ quạt có thể được sơn tĩnh điện chống gỉ, mạ kẽm hoặc làm từ inox chống ăn mòn.
- Cánh quạt (Impeller): Đây là bộ phận quan trọng nhất, quyết định hiệu suất của quạt. Cánh quạt ly tâm thường có dạng cong về phía trước (forward curved), cong về phía sau (backward curved) hoặc dạng hướng kính (radial). Mỗi loại cánh có đặc điểm và ứng dụng riêng phù hợp với các yêu cầu về lưu lượng và áp suất khác nhau.
- Động cơ điện: Cung cấp năng lượng cho cánh quạt quay. Động cơ thường có công suất từ 0.5 kW đến hàng chục kW tùy theo kích thước và yêu cầu sử dụng. Các động cơ chất lượng cao thường đạt tiêu chuẩn IE2, IE3 về hiệu suất năng lượng.
- Trục quạt và ổ bi: Trục quạt truyền chuyển động từ động cơ sang cánh quạt, được đỡ bằng các ổ bi chịu lực cao. Ổ bi chất lượng tốt giúp quạt vận hành êm ái và kéo dài tuổi thọ thiết bị.
- Miệng hút và miệng xả: Miệng hút thường có dạng tròn hoặc vuông, trong khi miệng xả có dạng chữ nhật để dễ dàng kết nối với hệ thống ống dẫn.
Nguyên lý hoạt động
Nguyên lý hoạt động của quạt hút khói công nghiệp ly tâm dựa trên hiện tượng lực ly tâm khi vật thể chuyển động tròn. Cụ thể như sau:
Khi động cơ khởi động, trục quạt quay kéo theo cánh quạt quay với tốc độ cao (thường từ 1450 đến 2900 vòng/phút tùy loại). Không khí được hút vào từ tâm quạt qua miệng hút theo phương dọc trục.
Khi đi vào vùng cánh quạt, không khí bị các cánh đẩy và quay theo. Dưới tác dụng của lực ly tâm, không khí bị văng ra ngoài theo phương tiếp tuyến với cánh quạt. Vỏ quạt dạng xoắn ốc có tác dụng thu gom và định hướng luồng khí này về phía miệng xả.
Do cấu tạo vỏ xoắn ốc mở rộng dần về phía miệng xả, động năng của dòng khí được chuyển hóa thành áp suất tĩnh, tạo ra áp lực đẩy khí đi xa trong hệ thống ống dẫn. Quá trình này diễn ra liên tục, tạo nên luồng khí ổn định với lưu lượng và áp suất theo thiết kế.
Các loại quạt hút khói công nghiệp ly tâm
Trên thị trường hiện nay có nhiều loại quạt hút khói công nghiệp ly tâm khác nhau, được phân loại dựa trên đặc điểm cấu tạo cánh, phương thức truyền động và ứng dụng cụ thể. Việc hiểu rõ từng loại sẽ giúp bạn đưa ra lựa chọn phù hợp nhất với nhu cầu thực tế.
Phân loại theo kiểu cánh
- Quạt ly tâm cánh cong về phía sau (Backward Curved): Loại này có hiệu suất cao nhất trong các dòng quạt ly tâm, thường đạt 80-85%. Cánh cong về phía sau giúp quạt hoạt động êm, tiết kiệm điện năng và phù hợp với các hệ thống yêu cầu áp suất trung bình đến cao. Thích hợp cho hệ thống thông gió chung, hút khói nhẹ.
- Quạt ly tâm cánh cong về phía trước (Forward Curved): Với thiết kế cánh cong về phía trước, loại quạt này tạo ra lưu lượng gió lớn ở áp suất thấp đến trung bình. Kích thước nhỏ gọn hơn so với loại cánh cong sau ở cùng lưu lượng, nhưng hiệu suất thấp hơn (khoảng 65-75%). Phù hợp với các ứng dụng cần lưu lượng lớn như hệ thống điều hòa không khí.
- Quạt ly tâm cánh hướng kính (Radial): Cánh thẳng đặt theo phương bán kính, có khả năng xử lý khí bẩn, có bụi hoặc các hạt vật chất tốt nhất. Thiết kế đơn giản, dễ vệ sinh và bảo trì. Thường được sử dụng trong hút bụi công nghiệp, vận chuyển vật liệu dạng hạt.
Phân loại theo phương thức truyền động
- Quạt ly tâm truyền động trực tiếp (Direct Drive): Cánh quạt được gắn trực tiếp lên trục động cơ, không qua bộ phận trung gian. Ưu điểm là cấu tạo đơn giản, ít bảo trì, hiệu suất truyền động cao. Tuy nhiên, tốc độ quạt cố định theo tốc độ động cơ.
- Quạt ly tâm truyền động đai (Belt Drive): Sử dụng dây đai và puly để truyền động từ động cơ sang cánh quạt. Cho phép điều chỉnh tốc độ quạt bằng cách thay đổi tỷ số puly, linh hoạt trong việc đáp ứng các yêu cầu lưu lượng khác nhau. Cần bảo trì định kỳ dây đai.
Phân loại theo ứng dụng
- Quạt hút khói chịu nhiệt: Được thiết kế đặc biệt để hoạt động ở nhiệt độ cao từ 200°C đến 400°C hoặc hơn. Sử dụng vật liệu chịu nhiệt, ổ bi cách nhiệt và động cơ đặt ngoài vùng nóng. Ứng dụng trong hệ thống hút khói lò công nghiệp, hệ thống phòng cháy chữa cháy.
- Quạt hút khí chống ăn mòn: Vỏ và cánh quạt làm từ vật liệu chống ăn mòn như inox 304, inox 316, nhựa PP hoặc FRP. Phù hợp với môi trường có hóa chất, axit, kiềm trong các nhà máy hóa chất, xi mạ, sản xuất phân bón.
- Quạt hút bụi công nghiệp: Thiết kế chuyên biệt cho môi trường nhiều bụi với cánh quạt chống mài mòn, hệ thống làm kín trục tốt. Sử dụng trong nhà máy gỗ, xi măng, khai thác khoáng sản.
Giá quạt hút khói công nghiệp ly tâm
Giá quạt hút khói công nghiệp ly tâm phụ thuộc vào nhiều yếu tố khác nhau và có sự chênh lệch đáng kể giữa các sản phẩm. Hiểu rõ các yếu tố ảnh hưởng đến giá sẽ giúp bạn có cái nhìn tổng quan và đưa ra quyết định đầu tư hợp lý.
Các yếu tố ảnh hưởng đến giá
- Công suất và kích thước: Đây là yếu tố quan trọng nhất quyết định giá thành. Quạt có công suất động cơ từ 0.5 kW đến 1.5 kW thường có giá thấp hơn đáng kể so với các dòng quạt công suất 5 kW, 10 kW hay lớn hơn. Đường kính cánh quạt cũng ảnh hưởng trực tiếp, với các kích thước phổ biến từ 300mm đến 1000mm hoặc lớn hơn.
- Vật liệu chế tạo: Quạt làm từ thép thường sơn tĩnh điện có giá thấp nhất. Quạt mạ kẽm chống gỉ có giá cao hơn khoảng 15-25%. Quạt inox 304 có giá cao hơn quạt thép thường từ 40-60%, trong khi quạt inox 316 hoặc vật liệu chống ăn mòn đặc biệt có thể cao hơn gấp 2-3 lần.
- Khả năng chịu nhiệt: Quạt tiêu chuẩn hoạt động ở nhiệt độ môi trường (dưới 80°C) có giá thấp nhất. Quạt chịu nhiệt 150-200°C có giá cao hơn khoảng 30-50%. Quạt chịu nhiệt cao 300-400°C có giá cao hơn gấp đôi hoặc hơn do yêu cầu về vật liệu và cấu tạo đặc biệt.
- Xuất xứ và thương hiệu: Sản phẩm sản xuất trong nước thường có giá cạnh tranh hơn so với hàng nhập khẩu từ châu Âu. Tuy nhiên, cần cân nhắc giữa giá thành và chất lượng, độ bền cũng như chế độ bảo hành đi kèm.
Bảng tham khảo giá
Dưới đây là bảng tham khảo giá quạt hút khói công nghiệp ly tâm theo các phân khúc công suất phổ biến (giá có thể thay đổi theo thời điểm và nhà cung cấp):
| Công suất động cơ | Đường kính cánh | Mức giá tham khảo |
|---|---|---|
| 0.5 – 0.75 kW | 300 – 400 mm | 3.000.000 – 6.000.000 VNĐ |
| 1.1 – 1.5 kW | 400 – 500 mm | 6.000.000 – 12.000.000 VNĐ |
| 2.2 – 3 kW | 500 – 600 mm | 12.000.000 – 20.000.000 VNĐ |
| 4 – 5.5 kW | 600 – 800 mm | 20.000.000 – 35.000.000 VNĐ |
| 7.5 – 11 kW | 800 – 1000 mm | 35.000.000 – 60.000.000 VNĐ |
| Trên 15 kW | Trên 1000 mm | Từ 60.000.000 VNĐ trở lên |
Lưu ý: Giá trên áp dụng cho quạt vật liệu thép tiêu chuẩn. Quạt inox hoặc chịu nhiệt cao sẽ có giá cao hơn từ 30-100% tùy yêu cầu cụ thể.
Lưu ý khi sử dụng quạt hút khói công nghiệp ly tâm
Để đảm bảo quạt hút khói công nghiệp ly tâm hoạt động hiệu quả, an toàn và kéo dài tuổi thọ, người sử dụng cần lưu ý một số điểm quan trọng trong quá trình vận hành và bảo trì thiết bị.
Lưu ý khi lắp đặt
- Vị trí lắp đặt quạt cần được tính toán kỹ lưỡng để đảm bảo luồng khí hút và xả không bị cản trở. Khoảng cách từ miệng hút đến vật cản gần nhất nên lớn hơn 1.5 lần đường kính miệng hút. Quạt cần được đặt trên bề mặt phẳng, vững chắc và có hệ thống chống rung để giảm tiếng ồn và độ rung trong quá trình vận hành.
- Hệ thống ống dẫn kết nối với quạt cần được thiết kế đúng kỹ thuật, tránh các khúc cua gấp, co thắt đột ngột làm tăng trở lực. Mối nối giữa quạt và ống dẫn cần được làm kín để tránh rò rỉ khí, ảnh hưởng đến hiệu suất hút.
Lưu ý khi vận hành
- Trước khi khởi động quạt, cần kiểm tra xem có vật lạ bên trong vỏ quạt hay không, đảm bảo cánh quạt quay tự do không bị vướng. Kiểm tra dây đai truyền động (nếu có) có đủ căng và không bị mòn, rách.
- Không nên khởi động quạt khi van điều tiết đóng hoàn toàn (đối với quạt áp suất cao) vì có thể gây quá tải động cơ. Nên mở van khoảng 30-50% khi khởi động, sau đó điều chỉnh dần đến mức vận hành mong muốn.
- Theo dõi nhiệt độ động cơ và ổ bi trong quá trình vận hành. Nếu nhiệt độ tăng bất thường (thường trên 80°C), cần dừng máy kiểm tra nguyên nhân. Chú ý các tiếng động lạ, độ rung bất thường có thể là dấu hiệu của sự cố cơ khí.
Bảo trì định kỳ
- Việc bảo trì định kỳ là yếu tố quyết định tuổi thọ của quạt hút khói công nghiệp ly tâm. Nên thực hiện các công việc bảo trì theo lịch sau:
- Hàng tuần: Kiểm tra bằng mắt thường các bộ phận bên ngoài, lắng nghe tiếng động bất thường, kiểm tra nhiệt độ vận hành.
- Hàng tháng: Kiểm tra độ căng dây đai, vệ sinh bụi bẩn bám trên cánh quạt và vỏ quạt (nếu có thể tiếp cận an toàn), kiểm tra các mối nối điện.
- Hàng quý: Bôi trơn ổ bi theo khuyến cáo của nhà sản xuất (sử dụng đúng loại mỡ bôi trơn), kiểm tra và siết lại các bu lông, đai ốc bị lỏng.
- Hàng năm: Kiểm tra tổng thể thiết bị bao gồm cân bằng động cánh quạt, thay thế ổ bi nếu cần thiết, kiểm tra độ cách điện của động cơ và hệ thống dây điện.
Đơn vị bán quạt hút khói công nghiệp ly tâm uy tín, giá rẻ – Dobaco
Khi quyết định đầu tư quạt hút khói công nghiệp ly tâm, việc lựa chọn đơn vị cung cấp uy tín là yếu tố then chốt quyết định chất lượng sản phẩm và sự hài lòng lâu dài. DOBACO tự hào là đơn vị hàng đầu trong lĩnh vực cung cấp các giải pháp thông gió công nghiệp tại Việt Nam.
DOBACO là công ty chuyên cung cấp thiết bị thông gió, làm mát và xử lý không khí công nghiệp với nhiều năm kinh nghiệm trong ngành. Với đội ngũ kỹ sư giàu chuyên môn và hệ thống nhà xưởng sản xuất hiện đại, DOBACO cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, đáp ứng mọi yêu cầu khắt khe của các công trình công nghiệp.
Lý do chọn DOBACO
- Sản phẩm đa dạng, chất lượng cao: DOBACO cung cấp đầy đủ các loại quạt hút khói công nghiệp ly tâm từ công suất nhỏ đến lớn, phù hợp với nhiều ứng dụng khác nhau. Tất cả sản phẩm đều được kiểm tra chất lượng nghiêm ngặt trước khi xuất xưởng.
- Giá cả cạnh tranh: Với năng lực sản xuất trong nước kết hợp nguồn linh kiện chất lượng, DOBACO đưa ra mức giá hợp lý, cạnh tranh so với thị trường mà vẫn đảm bảo chất lượng sản phẩm.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật viên của DOBACO sẵn sàng khảo sát thực tế, tư vấn giải pháp tối ưu và thiết kế hệ thống phù hợp với nhu cầu cụ thể của từng khách hàng.
- Chế độ bảo hành chu đáo: DOBACO cam kết bảo hành chính hãng cho tất cả sản phẩm. Đội ngũ kỹ thuật sẵn sàng hỗ trợ xử lý sự cố nhanh chóng, đảm bảo hoạt động sản xuất của khách hàng không bị gián đoạn.
- Giao hàng toàn quốc: DOBACO có khả năng cung cấp và lắp đặt thiết bị trên phạm vi toàn quốc, đáp ứng nhu cầu của khách hàng ở mọi tỉnh thành.
Quý khách hàng có nhu cầu tư vấn hoặc báo giá quạt hút khói công nghiệp ly tâm vui lòng liên hệ trực tiếp với DOBACO qua các kênh thông tin trên website để được hỗ trợ nhanh chóng và chính xác nhất.
Câu hỏi thường gặp về quạt hút khói công nghiệp ly tâm
1. Quạt hút khói công nghiệp ly tâm khác gì so với quạt hướng trục?
Quạt hút khói công nghiệp ly tâm tạo ra luồng khí vuông góc với trục quay và có áp suất cao hơn so với quạt hướng trục. Điều này cho phép quạt ly tâm đẩy khí đi xa hơn trong các hệ thống ống dẫn dài và phức tạp. Ngược lại, quạt hướng trục tạo luồng khí song song với trục quay, có lưu lượng lớn nhưng áp suất thấp, phù hợp với thông gió trực tiếp hoặc hệ thống ống ngắn.
2. Làm thế nào để chọn công suất quạt phù hợp?
Việc chọn công suất quạt cần dựa trên các thông số: thể tích không gian cần thông gió, số lần thay đổi không khí yêu cầu mỗi giờ (ACH), trở lực của hệ thống ống dẫn và nhiệt độ môi trường làm việc. Công thức cơ bản: Lưu lượng (m³/h) = Thể tích phòng (m³) x Số lần thay đổi không khí/giờ. Tốt nhất nên liên hệ DOBACO để được tư vấn và tính toán chính xác theo điều kiện thực tế.
3. Quạt ly tâm có thể hoạt động ở nhiệt độ cao bao nhiêu?
Quạt ly tâm tiêu chuẩn thường hoạt động ở nhiệt độ môi trường dưới 80°C. Với các dòng quạt chịu nhiệt đặc biệt, nhiệt độ làm việc có thể lên đến 200°C, 300°C hoặc thậm chí 400°C tùy theo thiết kế và vật liệu chế tạo. DOBACO cung cấp đầy đủ các dòng quạt chịu nhiệt phù hợp với yêu cầu của từng ứng dụng cụ thể.
4. Chi phí vận hành quạt ly tâm có cao không?
Chi phí vận hành chủ yếu là tiền điện, phụ thuộc vào công suất động cơ và thời gian hoạt động. Quạt ly tâm hiệu suất cao (cánh cong sau) có thể tiết kiệm 15-20% điện năng so với các loại khác. Ngoài ra, chi phí bảo trì định kỳ (bôi trơn, thay dây đai…) cũng cần được tính đến nhưng thường không đáng kể nếu thực hiện đúng quy trình.
5. Tuổi thọ của quạt hút khói công nghiệp ly tâm là bao lâu?
Tuổi thọ của quạt hút khói công nghiệp ly tâm chất lượng tốt thường từ 10-15 năm hoặc hơn nếu được bảo trì đúng cách và vận hành trong điều kiện phù hợp với thiết kế. Các yếu tố ảnh hưởng đến tuổi thọ bao gồm: chất lượng sản phẩm ban đầu, môi trường làm việc (bụi, hóa chất, nhiệt độ), chế độ bảo trì và cường độ sử dụng.
Quạt hút khói công nghiệp ly tâm là thiết bị không thể thiếu trong các hệ thống thông gió, hút khói và xử lý không khí tại các nhà máy, xưởng sản xuất. Với khả năng tạo áp suất cao, hoạt động ổn định trong môi trường khắc nghiệt và đa dạng về chủng loại, dòng quạt này đáp ứng được hầu hết các yêu cầu của ngành công nghiệp hiện đại.
Khi lựa chọn sản phẩm, quý khách hàng cần cân nhắc kỹ các yếu tố về công suất, vật liệu, khả năng chịu nhiệt cũng như uy tín của nhà cung cấp. DOBACO với kinh nghiệm nhiều năm trong ngành, đội ngũ chuyên nghiệp và cam kết chất lượng sẵn sàng đồng hành cùng quý khách hàng trong việc lựa chọn và triển khai giải pháp quạt hút khói công nghiệp ly tâm tối ưu nhất. Hãy liên hệ ngay với DOBACO để được tư vấn miễn phí và nhận báo giá chi tiết cho dự án của bạn.
