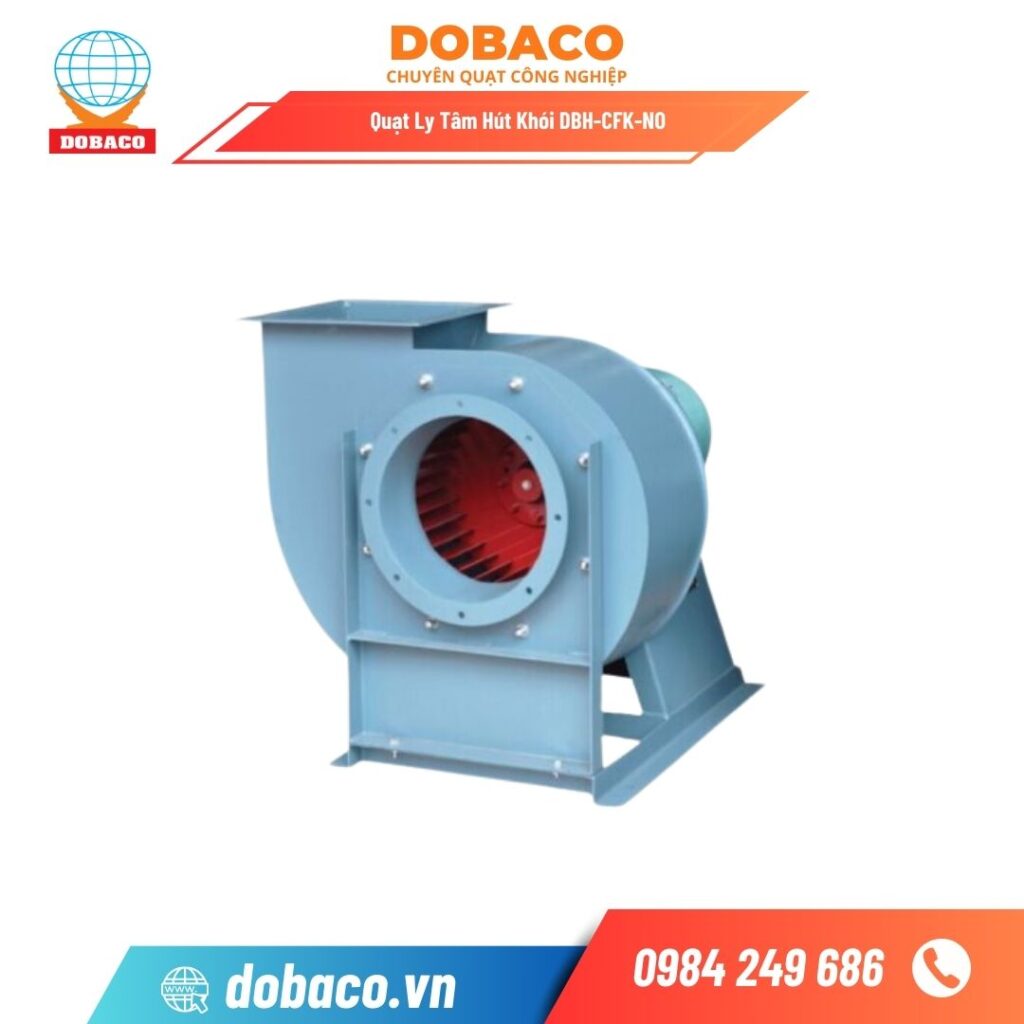

Quạt Ly Tâm Hút Khói

Nếu bạn đang thắc mắc quạt ly tâm hút khói là gì?

Công dụng và nguyên lý hoạt động của dòng quạt này ra sao thì hãy tham khảo ngay bài viết dưới đây của Dobaco.vn. Những chia sẻ sau đây của chúng tôi chắc chắn sẽ rất hữu ích đối với bạn.

Quạt ly tâm hút khói là gì?

Quạt ly tâm hút khói là quạt công nghiệp dùng lực ly tâm để tạo cột áp lớn, thoát khói – nhiệt – khí độc khi xảy ra cháy và hỗ trợ thông gió thường ngày (tuỳ cấu hình). So với quạt thường, loại này được thiết kế chịu nhiệt cao và vẫn giữ lưu lượng ổn định qua tuyến ống dài.

Đặc trưng chính

• Chịu nhiệt: thường 200–280°C trong 1–2 giờ (dự án cao cấp có thể đến ~400°C/2h tuỳ tiêu chuẩn).

• Cánh & vỏ: cánh Backward/Radial cân bằng động; vỏ thép dày sơn tĩnh điện/INOX; trục–ổ bi chịu nhiệt.

• Động cơ: motor chịu nhiệt/đặt ngoài luồng khí, hoặc truyền đai tách nhiệt; có thể chạy chế độ dual-use (thường ngày + hút khói).

• Cột áp – lưu lượng: vượt tổn thất ống dài/van để kéo khói ra mái, giếng kỹ thuật, hành lang.

Nguyên lý hoạt động

Khói nóng được quạt hút vào tâm cánh, gia tốc nhờ lực ly tâm và xả ra volute với cột áp cao, đưa khói ra ống khói/shafts; đồng thời tạo lối thoát không khói cho người và hỗ trợ PCCC.

Ứng dụng

• Tầng hầm, hành lang – buồng thang, trung tâm thương mại, nhà xưởng, bãi xe, mái hút khói khu vực bếp công nghiệp.

Khác gì so với quạt thông thường?

• Chịu nhiệt & an toàn điện cao hơn, vật liệu – ổ bi – cách nhiệt chuyên dụng.

• Lưu lượng/cột áp được duy trì khi nhiệt độ tăng; có liên động PCCC/BMS.

Đặc điểm của quạt ly tâm hút khói

Để đáp ứng tất cả các tiêu chí mà khách hàng đặt ra, quạt ly tâm hút khói có công suất lớn được gia công cẩn thận để đạt tiêu chuẩn chất lượng cao:

• Quạt ly tâm hút khói công suất lớn có cấu tạo bền vững với các bộ phần gắn kết chặt chẽ với nhau. Khung vỏ của quạt được chế tạo và gia công từ loại thép cao cấp cực kỳ chắc chắn. Vỏ còn được sơn một lớp sơn chống sét và sơn lại bằng lớp sơn màu xám. Lớp sơn đảm bảo tính thẩm mỹ cho sản phẩm và độ bền, tránh được gỉ sét, bị oxy hóa.
• Quạt hoạt động như một bộ truyền động trực tiếp, với động cơ được gắn trực tiếp với cánh quạt. Cánh quạt được thiết kế đặc biệt, có độ chính xác cao và có khả năng cân bằng động khi hoạt động với hiệu suất cao.
• Quạt ly tâm hút khói công suất lớn hoạt động với công suất vượt trội từ 0.37-100KW và lưu lượng gió lên đến 1200-90000 m3/h đáp ứng yêu cầu của khu công nghiệp rộng lớn, mang đến khả năng loại bỏ khói bụi độc hại.
• Quạt được sản xuất theo cơ chế tiết kiệm năng lượng của người dùng và nó có thể giảm hóa đơn tiền điện cho người sử dụng hơn các loại quạt khác.
• Cơ chế hoạt động thân thiện với môi trường, không gây hại cho môi trường mà bạn làm việc cũng như môi trường bên ngoài vì qua bộ phận lọc bụi rồi mới thoát ra ngoài nên bạn có thể hoàn toàn yên tâm về chất lượng mà nó có được.

Cấu tạo và nguyên lý hoạt động quạt ly tâm hút khói

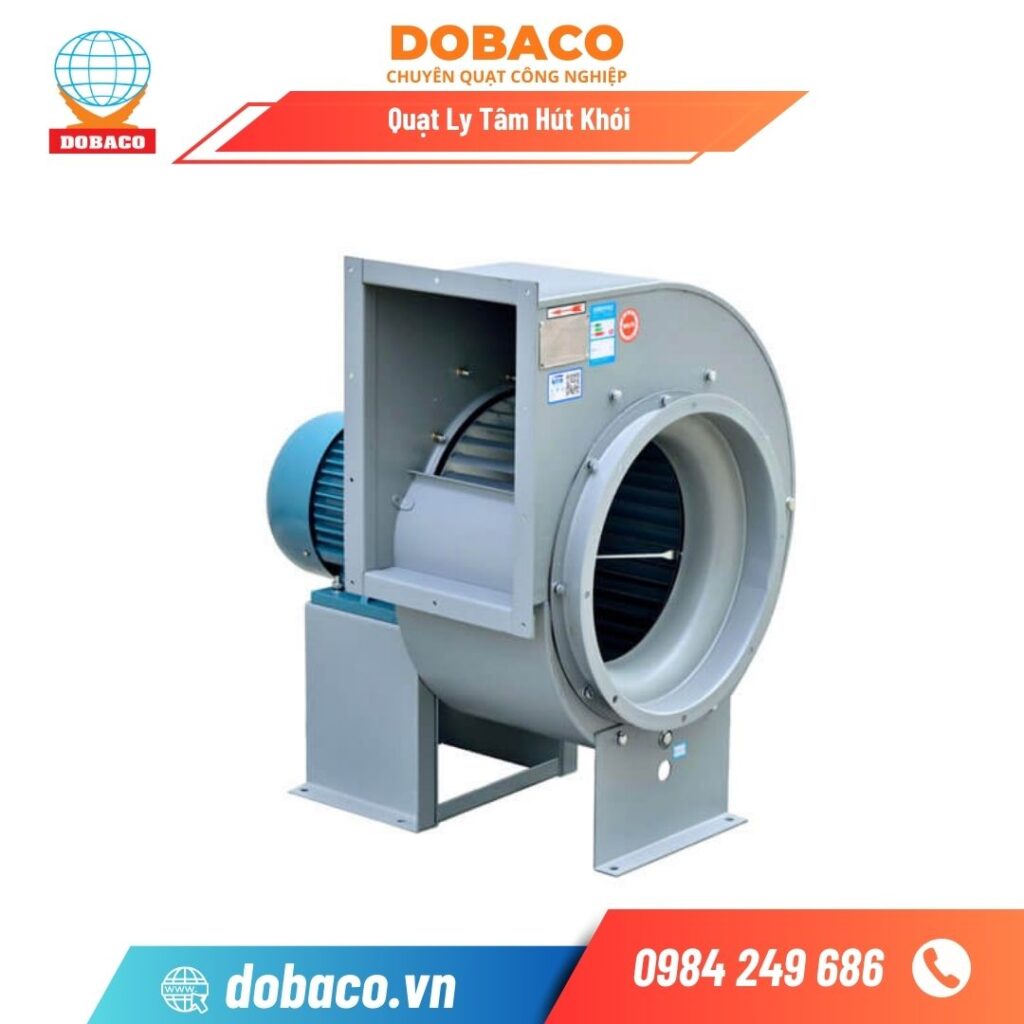

Cấu tạo quạt ly tâm hút khói

• Vỏ quạt (volute/scroll): dạng xoắn ốc thu khí và chuyển hướng dòng ra cửa xả; có cửa hút (miệng tròn) và cửa xả (vuông/ chữ nhật).

• Bánh công tác (impeller): cánh thẳng, cong trước hoặc cong sau (thường dùng cong sau để bền và hiệu suất cao). Vật liệu thép cacbon, thép chịu nhiệt hoặc inox, cân bằng động cấp G6.3 hoặc tốt hơn.

• Trục & gối bi: trục thép hợp kim; gối bi chịu nhiệt, có mỡ bôi trơn chịu nhiệt độ cao.

• Động cơ: loại chịu nhiệt/ chịu khói (2 cấp nhiệt 200–400 °C tùy cấu hình) hoặc đặt motor ngoài luồng khí nóng qua khớp nối/đai.

• Khớp nối/ truyền đai: cách nhiệt cho motor, dễ thay đổi tốc độ.

• Chân đế & đệm chống rung: giảm truyền rung ra kết cấu.

• Phụ kiện PCCC: van 1 chiều/van chặn lửa (fire damper), lưới lọc tia lửa, ống mềm chống rung, cửa thăm.

• Sơn/ hoàn thiện: sơn tĩnh điện hoặc sơn chịu nhiệt; bulong, gioăng chịu nhiệt (silicone/ceramic).

• Điện–điều khiển: tủ điều khiển quạt khói, relay nhiệt, công tắc dòng, interlock với BMS/hệ PCCC, nguồn ưu tiên/UPS.

Nguyên lý hoạt động quạt ly tâm hút khói

1. Hút khói: Khói/nóng đi vào cửa hút → vào bánh công tác đang quay.

2. Tạo áp & lưu lượng: Cánh quay tạo lực ly tâm, biến năng lượng cơ thành áp suất tĩnh + động; khí bị ném ra mép cánh vào vỏ volute.

3. Thoát ra hệ ống: Dòng khí được thu–hướng về cửa xả, đẩy khói theo ống ra ngoài trời/giếng khói.

4. Tách motor khỏi nhiệt (khi cần): với khớp nối/đai, motor nằm ngoài dòng khí nóng giúp tăng độ bền.

5. Chế độ sự cố cháy: nhận tín hiệu PCCC (đầu báo khói/nhiệt, nút nhấn) → mở van/damper, quạt chạy ở tốc độ định mức để đạt cột áp yêu cầu, duy trì hành lang thoát nạn không khói.

Tóm tắt: Quạt ly tâm hút khói dùng lực ly tâm tạo chênh áp lớn, đưa khói/nhiệt ra khỏi công trình qua hệ ống, đảm bảo tầm nhìn & an toàn thoát nạn.

Dải thông số tham khảo (tùy model)

• Lưu lượng: ~5.000 – 150.000 m³/h

• Cột áp: ~300 – 2.500 Pa

• Nhiệt độ làm việc: 200 °C/2 h, 250–300 °C/2 h, hoặc 400 °C/2 h (theo yêu cầu thiết kế, tiêu chuẩn EN 12101-3 thường áp dụng)

• Hiệu suất khí động: ~60–75%

xem thêm: Quạt ly tâm cao áp

xem thêm: Quạt công nghiệp

Lợi ích của quạt ly tâm hút khói

• Với thiết kế và quy trình vận hành như trên, quạt ly tâm hút gió có những ưu điểm gì thiết thực? Câu trả lời sẽ có ngay sau đây:
• Công suất lọc gió cực chuẩn. Với động cơ mạnh mẽ, các địa chỉ bán quạt ly tâm hút khói đảm bảo về khả năng lọc không khí của thiết bị. Đặc biệt là khi vận hàng tại các không gian lớn như nhà máy hay nhà xưởng.
• Tuy có diện tích lớn nhưng hầu hết các không gian này đều có dạng hình hộp, tương đối kín và thiếu khí. Kết hợp thêm các vật liệu và quy trình sản xuất, không gian sẽ bị thiếu khí.
• Quạt hút gió công nghiệp ly tâm giúp hút không khí cũ và liên tục tái tạo làm mới bằng cách lọc nguồn không khí trong không gian phòng.
• Giải quyết các vấn đề về bụi và mùi hôi. Tính năng này áp dụng cho các đơn vị sản xuất thương mại hoặc mô hình chăn nuôi. Quạt hút gió ly tâm có tác dụng hạn chế tối đa mùi hôi. Làm sạch và làm mới nguồn không khí bởi năng lượng gió lớn.
• Những hiệu quả thiết thực này giúp người dùng giải quyết tối đa vấn đề làm sạch không khí cho một khu vực có diện tích rộng lớn.

Ứng dụng của quạt hút ly tâm công nghiệp

Quạt hút ly tâm công nghiệp là sản phẩm được đánh giá cao với nhiều mục đích sử dụng trong cuộc sống. Bạn có thể tham khảo để lựa chọn thiết bị phù hợp nhất.

• Hút bụi, hút hơi nóng, hút mùi ẩm mốc

Không giống như quạt hướng trục, quạt ly tâm công nghiệp có cơ chế tạo gió bằng lực ly tâm, lưu lượng gió của sản phẩm cực lớn. Nhờ đó, thiết bị cung cấp cho con người không khí trong lành và dễ chịu. Không chỉ vậy, cơ chế 2 chiều còn giúp sản phẩm hút bụi hiệu quả, mùi ẩm mốc và hơi nóng trong phòng.

• Phù hợp cho không gian có bụi mịn nhỏ

Sản phẩm mang lại khả năng lọc không khí cực cao. Lực ly tâm trong trục giúp thiết bị tác động lực hút đáng kể ra khu vực bên ngoài môi trường. Các tạp chất và bụi bẩn trong không gian được xử lý sạch sẽ khi sử dụng quạt hút ly tâm.

• Thổi cấp khí cho lò công nghiệp

Sản phẩm có thể hoạt động tốt ở nhiệt độ cao lên đến hơn 80 độ C. Do đó, các lò đốt và lò hơi thường sử dụng quạt hút ly tâm để cung cấp không khí. Cấp gió giúp nâng cao nhiệt độ, lò đốt hoạt động hiệu quả, tăng công suất  thiết bị và năng suất kinh doanh của doanh nghiệp.

• Thông gió tầng hầm

Với cơ chế hút và đẩy hơi lạnh, quạt ly tâm hút khói được sử dụng rộng rãi để thông gió cho tầng hầm. Đây là khu vực kín, bí gió, cần có thiết bị làm mát hiệu quả.

Cơ chế lấy gió nhờ lực ly tâm giúp thiết bị tạo không khí trong lành, mát mẻ tốt nhất tại không gian này. Tương tự, trong nhà để xe, boong tàu và hầm chứa hàng quạt ly tâm cũng thường được sử dụng để làm mát.

• Sử dụng trong nhà hàng, khách sạn

Sử dụng chất liệu cao cấp, sản phẩm có thiết kế thẩm mỹ và bắt mắt. Ngoài ra, luồng gió do thiết bị tạo ra luôn mát mẻ, dễ chịu, đáp ứng mọi nhu cầu của mọi khách hàng.

Không chỉ vậy, quạt ly tâm hút khói còn là một hệ thống làm mát tiết kiệm điện. Đây là yếu tố giúp nhà hàng, khách sạn tối ưu hóa chi phí  kinh doanh.

Giá quạt ly tâm hút khói 2025

Dưới đây là bảng giá tham khảo cho quạt ly tâm hút khói dùng cho tầng hầm/hành lang/buồng thang. Giá thực tế phụ thuộc lưu lượng–cột áp (Q–P), tiêu chuẩn nhiệt (F200/F300/F400), vật liệu, kiểu truyền động, phụ kiện… nên hãy xem như ước tính để dự trù.

Cấu hình chuẩn để tính giá

• Vật liệu: thép SS400, sơn chịu nhiệt.

• Cánh cong sau, cân bằng động G6.3.

• Truyền động đai (motor ngoài dòng khí).

• Nhiệt độ: F300 (300 °C/2h).
  (F400 +10–20%; inox +25–80%)

Bảng giá tham khảo (VND/bộ, chưa VAT & vận chuyển)

Tùy chọn ảnh hưởng giá

• F400 (400 °C/2h): +10–25% (cánh/hub, sơn, gioăng chịu nhiệt).

• Inox 201/304/316: +25–80% so với thép.

• Motor 2 cấp tốc độ/biến tần (VFD): +10–20%.

• Truyền khớp nối cứng: ±5% tùy cấu hình.

• Phụ kiện: đế cao su chống rung, ống nối mềm, damper chặn lửa, tủ điều khiển quạt khói (+3–15 triệu tùy công suất & logic BMS).

Gói giá thường bao gồm

Vỏ volute + cánh + trục/gối bi + bộ truyền đai + motor tiêu chuẩn IE2/IE3 + lưới bảo vệ dây đai + chân đế; hồ sơ kỹ thuật & hướng dẫn lắp đặt.

Thời gian & bảo hành (tham khảo)

• Lead time: 7–15 ngày làm việc (F400/inox: 15–25 ngày).

• Bảo hành: 12–18 tháng hoặc 4.000 giờ vận hành (tùy điều kiện).

Thông tin cần để báo giá chính xác

1. Q (m³/h) & P (Pa) tại điểm làm việc; 2) Nhiệt độ yêu cầu (F200/F300/F400); 3) Vật liệu (thép/inox); 4) Kiểu truyền (đai/khớp); 5) Điện áp (1~220V/3~380V/400V); 6) Yêu cầu tủ điều khiển/BMS; 7) Không gian lắp đặt (hướng cửa hút/xả, giới hạn kích thước).

>> Hãy liên hệ với chúng tôi theo số: 0984 249 686 (Mr.Huy) để được mức giá tốt nhất

Tại sao nên chọn Quạt Ly Tâm Hút Khói tại DOBACO?

Dobaco tự hào là đơn vị hàng đầu trong lĩnh vực sản xuất và phân phối quạt công nghiệp, máy hút bụi, hệ thống hút bụi công nghiệp,… tại Việt Nam với công nghệ sản xuất hiện đại bậc nhất thế giới.

1) Đúng chuẩn PCCC – chịu nhiệt tin cậy

• Tùy chọn 200–280°C/2 giờ (cao hơn theo hồ sơ dự án), cánh Backward/Radial cân bằng động.

• Vật liệu vỏ thép dày/INOX, trục–ổ bi & cách nhiệt đúng cấp sử dụng.

2) Tính toán Q–Pa theo toàn tuyến

• Mô phỏng tổn thất ống, co–tê–van, damper, backdraft, lưới chắn để quạt đạt điểm làm việc khi Fire Mode.

• Khuyến nghị biên an toàn cho sai số thi công & tăng nhiệt.

3) Dual-Use tiết kiệm chi phí

• Một quạt cho thông gió thường ngày (RPM thấp) + hút khói khi cháy (RPM cao).

• Tương thích VFD/Soft-starter: khởi động êm, giảm dòng, bảo vệ cơ khí.

4) Tích hợp BMS/PCCC & liên động thông minh

• Nhận tín hiệu báo cháy, mở van backdraft, khóa điều khiển tay khi Fire Mode.

• Giám sát dòng/ΔP/nhiệt; có tiếp điểm báo sự cố về tủ trung tâm.

5) Giải pháp giảm ồn – rung bài bản

• Silencer, ống nối mềm, đế giảm chấn, cân bằng động theo ISO 1940/1.

• Tư vấn bố trí ≥2–3D đoạn thẳng trước inlet/outlet để giảm xoáy.

6) Tùy biến theo môi trường & không gian

• Trực tiếp/đai tách nhiệt, motor đặt ngoài dòng khói, cabinet/roof-mount.

• Phiên bản chống ăn mòn (phủ epoxy/INOX), cấp bảo vệ IP55/IE3 hoặc cao hơn.

7) Triển khai trọn gói – hồ sơ đầy đủ

• Khảo sát → thiết kế → sản xuất/lắp đặt → chạy thử – nghiệm thu.

• Bàn giao catalogue, test report, bản vẽ hoàn công, SOP bảo trì; đào tạo vận hành tại chỗ.

8) Hậu mãi minh bạch

• Phụ tùng sẵn: puli–đai, ổ bi, motor, van backdraft, silencer.

• Bảo hành theo hạng mục, hỗ trợ định kỳ kiểm tra rung/ồn – nhiệt.

Gửi DOBACO Q (m³/h), Pa, cấp chịu nhiệt yêu cầu và sơ đồ ống/điểm hút — chúng tôi sẽ đề xuất 2–3 phương án quạt ly tâm hút khói tối ưu (kèm thông số & báo giá chi tiết) để bạn chốt nhanh.

Hy vọng những thông tin trên sẽ phần nào giúp ích cho quý khách hàng lựa chọn được sản phẩm phù hợp nhất đúng với nhu cầu sử dụng của mình.

Ngoài ra, nếu quý khách có bất kỳ vướng mắc nào về sản phẩm, đừng ngần ngại hãy liên hệ với chúng tôi
