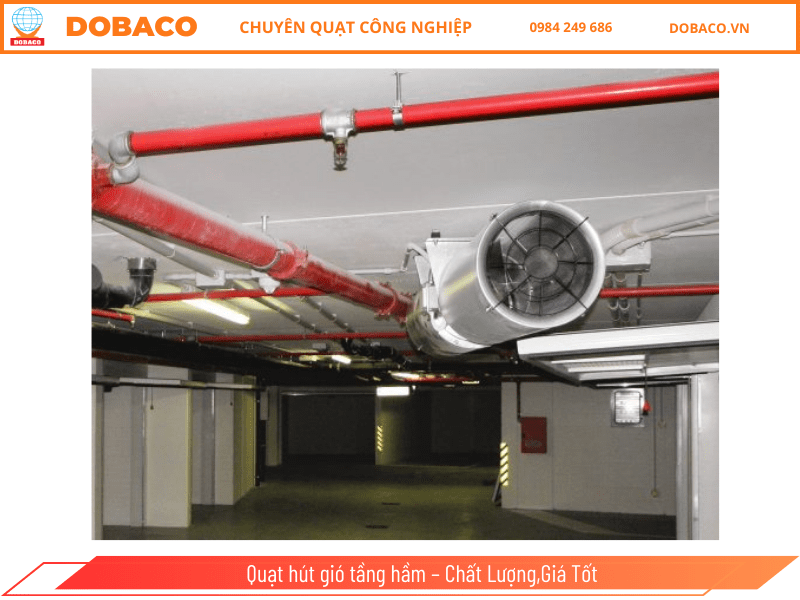

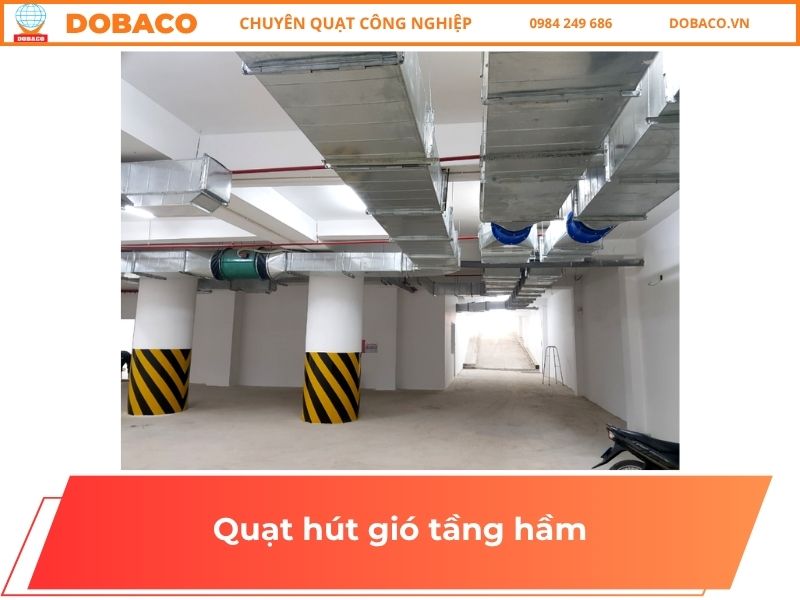

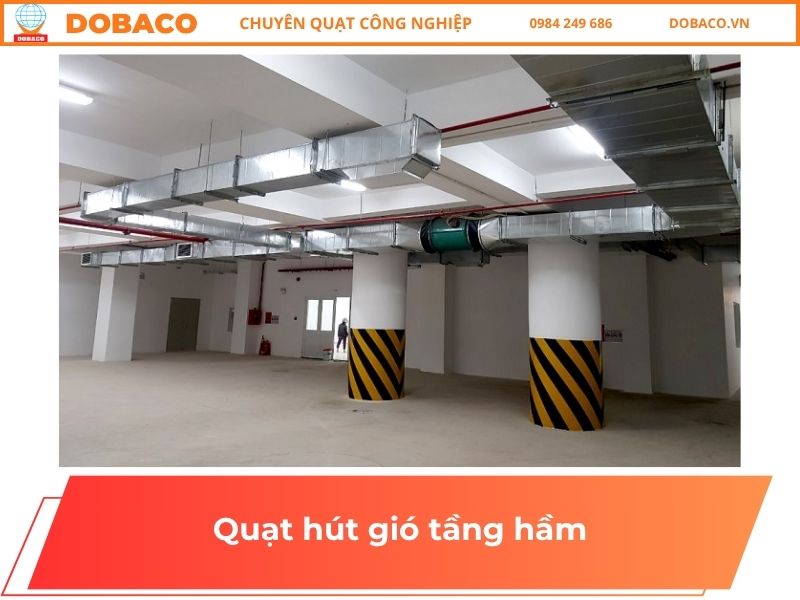

Quạt hút gió tầng hầm – Chất Lượng, Giá Tốt

Tầng hầm trong các tòa nhà là một không gian quan trọng để lưu trữ và vận hành các thiết bị kỹ thuật. Tuy nhiên, vấn đề về không khí ô nhiễm và độ ẩm cao thường xuyên xảy ra trong tầng hầm.

Vì vậy, việc lắp đặt hệ thống quạt hút gió tầng hầm – Dobaco là một giải pháp thông minh giúp đảm bảo cung cấp không khí trong lành và khô ráo cho không gian này.

Quạt hút gió tầng hầm là gì?

Quạt hút gió tầng hầm là thiết bị cơ khí chuyên dụng được thiết kế để luân chuyển không khí trong các không gian kín dưới lòng đất. Thiết bị thực hiện hai nhiệm vụ song song: loại bỏ khí độc hại (CO, NOx) từ phương tiện giao thông và cấp bù không khí tươi để duy trì môi trường sống an toàn cho con người.

Quạt hút gió tầng hầm là thiết bị thông gió chuyên dụng dùng để hút – thải không khí ô nhiễm trong tầng hầm (đặc biệt bãi đỗ xe), nhằm giảm CO/NOx, mùi xăng dầu, hơi ẩm và khói khi sự cố cháy, đồng thời cấp bù khí tươi để duy trì chất lượng không khí và tầm nhìn.

Vai trò chính

• Vận hành thường nhật: hút khí bẩn, cấp bù khí tươi, hạn chế ẩm mốc và mùi.

• Khi cháy: phối hợp hệ PCCC để thoát khói, giữ lối thoát nạn (áp dương thang bộ/giếng thang, ép khói hành lang… theo hồ sơ thiết kế).

Cấu tạo & đặc điểm

• Dạng quạt: phổ biến là quạt hướng trục cao áp dạng ống gắn vào hệ ống gió; ngoài ra có quạt phản lực (jet fan) thổi trực tiếp không qua ống, “kéo” khói/CO về điểm xả.

• Vật liệu & motor: vỏ thép sơn tĩnh điện/INOX; động cơ IE2/IE3, tùy chọn VFD/EC (điều tốc tiết kiệm điện).

• Phiên bản PCCC: F200/F300/F400 (chịu nhiệt 200–400 °C trong 60–120′); có thể yêu cầu đảo chiều hoặc chống nổ ở khu vực đặc thù.

• Phụ kiện thường dùng: tiêu âm ống, louver/van 1 chiều, giảm chấn, cảm biến CO/khói để chạy theo tải (demand control).

Phân loại nhanh

• Theo hệ thống: quạt ống hút–cấp (ducted) hoặc jet fan (không ống).

• Theo yêu cầu áp: hướng trục cao áp có cánh hướng dòng / hỗn lưu inline cho mạng ống dài, nhiều cút.

• Theo an toàn: thoát khói F300/F400, tăng áp thang bộ/giếng thang, ATEX (khu nguy cơ nổ).

Cấu tạo, nguyên lý hoạt động và ứng dụng của Quạt hút gió tầng hầm

Quạt hút gió tầng hầm là thiết bị bắt buộc trong hệ thống thông gió – hút khói – xử lý khí thải của các công trình có không gian kín như tầng hầm để xe, hầm kỹ thuật, trung tâm thương mại và tòa nhà cao tầng. Thiết bị giúp loại bỏ khí CO, CO₂, mùi xăng dầu, khói và hơi nóng, đảm bảo an toàn sức khỏe và đáp ứng các tiêu chuẩn PCCC hiện hành.

1. Cấu tạo quạt hút gió tầng hầm

Quạt hút gió tầng hầm thường được thiết kế chuyên dụng để vận hành liên tục, chịu tải cao và hoạt động ổn định trong môi trường khắc nghiệt:

• Vỏ quạt
  Vỏ được chế tạo từ thép sơn tĩnh điện, thép mạ kẽm hoặc inox, có độ dày cao, chịu rung và chống ăn mòn tốt. Thiết kế vỏ tối ưu giúp dẫn hướng luồng khí hiệu quả và giảm tổn thất áp suất.

• Cánh quạt
  Cánh có thể là dạng cánh hướng trục, cánh cong hoặc cánh bản rộng, được tính toán kỹ để tạo lưu lượng lớn, hút khí nhanh và ổn định. Cánh được cân bằng động nhằm hạn chế rung lắc và tiếng ồn.

• Động cơ (motor)
  Motor công suất lớn, thường là 3 pha, có khả năng vận hành liên tục. Một số dòng quạt hút tầng hầm được thiết kế chịu nhiệt, chịu khói để đáp ứng yêu cầu hút khói khẩn cấp khi xảy ra sự cố cháy.

• Khung treo / bệ đỡ
  Thiết kế linh hoạt, cho phép lắp đặt treo trần, gắn tường hoặc kết nối trực tiếp với hệ thống ống gió trong tầng hầm.


2. Nguyên lý hoạt động của quạt hút gió tầng hầm

Quạt hút gió tầng hầm hoạt động dựa trên nguyên lý tạo chênh lệch áp suất để hút không khí ô nhiễm ra khỏi không gian kín. Khi quạt vận hành, không khí trong tầng hầm được hút vào quạt và đẩy ra ngoài thông qua hệ thống ống gió hoặc cửa xả.

Trong điều kiện vận hành bình thường, quạt giúp:

• Duy trì lưu thông không khí

• Giảm nồng độ khí CO, mùi xăng dầu

• Giảm nhiệt và độ ẩm trong tầng hầm


Khi xảy ra hỏa hoạn, hệ thống quạt hút gió tầng hầm (kết hợp quạt hút khói) sẽ tăng cường công suất, nhanh chóng hút khói và khí độc ra ngoài, tạo điều kiện an toàn cho công tác thoát nạn và cứu hộ.

3. Ứng dụng của quạt hút gió tầng hầm

Nhờ khả năng hút mạnh, lưu lượng lớn và vận hành ổn định, quạt hút gió tầng hầm được ứng dụng rộng rãi trong nhiều công trình:

• Tầng hầm để xe ô tô – xe máy
  Hút khí CO, CO₂, mùi xăng dầu, đảm bảo chất lượng không khí và tuân thủ tiêu chuẩn an toàn.

• Hầm kỹ thuật, hầm cáp, hầm máy
  Giúp thông gió, giảm nhiệt cho thiết bị, hạn chế tích tụ khí nóng và hơi ẩm.

• Trung tâm thương mại, tòa nhà cao tầng
  Kết hợp với hệ thống HVAC và PCCC để đảm bảo lưu thông không khí và an toàn vận hành.

• Hệ thống hút khói PCCC
  Sử dụng trong các kịch bản cháy, hỗ trợ thoát khói nhanh, giảm thiểu rủi ro cho con người và tài sản.

• Nhà máy, khu công nghiệp có không gian kín
  Ứng dụng cho các khu vực sản xuất hoặc kho bãi nằm dưới mặt đất.

So sánh các loại quạt hút gió tầng hầm

Hệ thống thông gió tầng hầm thường sử dụng 4 dòng quạt hướng trục chính: Trực tiếp, Gián tiếp, Cao áp (Vane Axial) và Jet fan. Mỗi loại được thiết kế để giải quyết các bài toán khác nhau về không gian lắp đặt, áp suất đường ống và hiệu suất đẩy gió trong bãi đỗ xe rộng lớn.

1. Quạt hướng trục cao áp có cánh hướng dòng (ducted) – lắp nối ống; lưu lượng lớn, áp tĩnh trung–cao, thân ống gọn.

2. Quạt hỗn lưu dạng ống (mixed-flow, ducted) – gọn như hướng trục nhưng áp cao gần ly tâm, vận hành êm.

3. Quạt ly tâm áp cao (ducted) – áp tĩnh rất cao cho mạng ống dài, nhiều cút/van; kích thước cồng kềnh hơn.

4. Quạt phản lực tầng hầm – Jet fan hướng trục (không ống) – tạo lực đẩy không khí, kéo khói/CO về điểm xả.

5. Quạt phản lực tầng hầm – Jet fan ly tâm/induction (không ống) – thân siêu thấp, gió tỏa đều, phù hợp trần thấp.

6. (Tùy yêu cầu an toàn) Phiên bản chịu nhiệt thoát khói F200/F300/F400, tăng áp thang bộ/giếng thang, chống nổ ATEX – là chứng nhận/biến thể của 1–5 ở trên.

Ghi chú ngắn: Các dòng đều có tùy chọn F300/F400 (thoát khói), EC/VFD (điều tốc tiết kiệm điện). Chọn theo Q–Pa (hoặc lực đẩy với jet fan), mặt bằng và yêu cầu PCCC.

Ghi chú kỹ thuật nhanh

• Jet fan không đánh giá bằng Pa mà bằng lực đẩy (Newton) để “kéo” khí về điểm xả.

• Mọi nhóm đều có thể tích hợp VFD/động cơ EC và cảm biến CO/khói để chạy theo tải, tiết kiệm điện.

• Yêu cầu PCCC thoát khói: chọn bản F300/F400 (200–400 °C/60–120′); tăng áp thang bộ/giếng thang là hệ riêng nhưng thường dùng quạt hướng trục/ly tâm theo tính toán áp dương.

Chọn nhanh theo kịch bản

• Một tầng hầm, diện tích vừa, có sẵn trục kỹ thuật → Hướng trục cao áp hoặc hỗn lưu (ducted) + tiêu âm.

• Hầm rộng, muốn giảm ống chính, linh hoạt điều khiển theo khu vực → Jet fan (hướng trục hoặc induction).

• Mạng ống rất dài, nhiều cút/van, lọc → Ly tâm áp cao (ducted).

• Trần thấp, nhạy ồn → Hỗn lưu (ducted) hoặc Jet fan induction.

• Hồ sơ PCCC yêu cầu thoát khói → Chọn quạt có chứng nhận F300/F400 đúng cấp và thời gian.

• Khu vực có nguy cơ cháy nổ → Biến thể ATEX tương ứng.

Cách chọn quạt Quạt hút gió tầng hầm

Lựa chọn quạt hút gió tầng hầm cần tuân thủ nghiêm ngặt tiêu chuẩn QCVN 06:2022/BXD nhằm đảm bảo khả năng hút khí CO độc hại và hỗ trợ hút khói khi có hỏa hoạn. Hệ thống phù hợp thường là sự kết hợp giữa quạt ly tâm công suất lớn cho trục chính và quạt Jetfan để điều hướng luồng khí, giúp loại bỏ hoàn toàn các “điểm chết” không khí trong bãi đỗ xe.

Tầng hầm là khu vực kín, nồng độ khí thải từ phương tiện giao thông rất cao và tiềm ẩn nguy cơ cháy nổ lớn. Để chọn được hệ thống quạt hút gió tầng hầm an toàn, Dobaco đề xuất quy trình kỹ thuật 7 bước sau:

1. Xác định mục đích sử dụng quạt

Hệ thống thông gió tầng hầm thường đảm nhận hai vai trò song song:

• Thông gió định kỳ: Hút khí CO, CO2 và cấp khí tươi để duy trì môi trường trong lành hàng ngày.

• Hút khói sự cố: Khi có hỏa hoạn, quạt phải chuyển sang tốc độ cao để hút khói nóng, giúp người dân thoát nạn. Tại Dobaco, chúng tôi cung cấp các dòng quạt hai tốc độ (2 speed) chuyên dụng, giúp chủ đầu tư tiết kiệm chi phí vận hành thường nhật mà vẫn đảm bảo an toàn PCCC.

2. Chọn quạt theo diện tích và thể tích không gian

Tính toán lưu lượng gió (Q) là bước quan trọng nhất để thiết kế hệ thống tầng hầm. Công thức tiêu chuẩn tại Dobaco:

Q = V x ACH

Trong đó:

• V (m3): Tổng thể tích tầng hầm (Diện tích sàn x Chiều cao).

• ACH: Tần suất trao đổi khí theo quy chuẩn (Thông thường từ 6 – 9 lần/giờ đối với chế độ thông gió và lên đến 10 – 15 lần/giờ khi hút khói sự cố).

Việc tính toán chuẩn ACH đảm bảo khí thải không bị tích tụ tại các góc khuất của hầm.

3. Lựa chọn đường kính và công suất quạt

Hệ thống tầng hầm thường sử dụng hai loại quạt chủ đạo:

• Quạt tổng (Ly tâm/Hướng trục): Cần công suất lớn để hút khí từ toàn bộ mặt sàn đẩy lên trục kỹ thuật.

• Quạt Jetfan: Thường có đường kính nhỏ nhưng vận tốc gió rất cao để đẩy luồng khí đi theo hướng mong muốn mà không cần ống gió. Dobaco tính toán cột áp chi tiết để quạt tổng có thể thắng được trở lực của đường ống gió dài và các van chặn lửa trong hệ thống.

4. Chọn vật liệu phù hợp với môi trường

Môi trường tầng hầm thường ẩm thấp và có nồng độ hóa chất từ xăng xe:

• Chịu nhiệt: Quạt hút khói tầng hầm bắt buộc phải chịu được nhiệt độ 300°C hoặc 400°C trong 120 phút.

• Chống rỉ sét: Dobaco sử dụng thép CT3 dày từ 3-6mm, toàn bộ thân quạt được sơn tĩnh điện ngoài trời hoặc mạ kẽm nhúng nóng để chống lại sự ăn mòn của hơi ẩm dưới lòng đất.

5. Kiểu lắp đặt quạt tầng hầm

Tùy vào chiều cao thông thủy của tầng hầm để lựa chọn phương án:

• Quạt ly tâm đặt sàn: Thường đặt trong phòng máy kỹ thuật để giảm tiếng ồn.

• Quạt hướng trục/Jetfan treo trần: Tiết kiệm không gian, không ảnh hưởng đến vị trí đỗ xe của cư dân.

Dobaco cung cấp hệ thống giá treo lò xo giảm chấn tiêu chuẩn, đảm bảo khi quạt hoạt động không gây rung động lên kết cấu dầm sàn tòa nhà.

6. Độ ồn và tiêu thụ điện năng

Hệ thống quạt tầng hầm vận hành gần như 24/7, nên chỉ số tiết kiệm điện rất quan trọng. Dobaco sử dụng motor đạt chuẩn hiệu suất IE2/IE3 kết hợp với biến tần (VFD). Biến tần sẽ điều chỉnh tốc độ quạt dựa trên cảm biến nồng độ khí CO thực tế, giúp doanh nghiệp tiết kiệm đến 40% điện năng so với cách chạy truyền thống.

7. Lựa chọn đơn vị cung cấp uy tín – Tại sao là Dobaco?

Hệ thống tầng hầm liên quan trực tiếp đến nghiệm thu PCCC, do đó bạn cần một đơn vị có năng lực thực thụ:

• Chứng chỉ kiểm định: Quạt Dobaco có đầy đủ giấy tờ kiểm định của Cục Cảnh sát PCCC.

• Tư vấn trọn gói: Chúng tôi hỗ trợ tính toán lưu lượng, mô phỏng dòng khí (CFD) để chứng minh hiệu quả hút gió cho dự án.

• Bảo trì chuyên nghiệp: Cam kết có mặt trong 24h để xử lý mọi sự cố kỹ thuật, đảm bảo hệ thống luôn sẵn sàng hoạt động.

Bạn đang cần đơn vị tư vấn thiết kế và cung cấp quạt tầng hầm đạt chuẩn PCCC? Liên hệ ngay Hotline 0984 249 686 để kỹ sư Dobaco khảo sát mặt bằng và đưa ra giải pháp tối ưu nhất cho công trình của bạn!

So sánh giá và chất lượng các bên bán hiện nay

DOBACO được đánh giá là thương hiệu có sự cân bằng tốt nhất giữa chất lượng kỹ thuật chuẩn dự án và giá thành trực tiếp tại xưởng. So với các thương hiệu cao cấp như Phương Linh hay Tomeco vốn có mức giá cao do chi phí thương hiệu lớn, DOBACO mang lại giải pháp linh hoạt và thời gian giao hàng nhanh chóng hơn.

Bảng so sánh 4 thương hiệu quạt công nghiệp hàng đầu 2026

Tiêu chí	DOBACO	Phương Linh / Tomeco	System Fan / Vimax	Toàn Cầu / Thương mại
Giá thành	Tối ưu nhất (Giá xưởng)	Cao (Phân khúc thương hiệu)	Khá cao (Sản xuất công nghiệp)	Trung bình (Dễ biến động)
Cân bằng động	Chuẩn G2.5 (Kỹ thuật số)	Chuẩn quốc tế cao	Chuẩn kỹ thuật số	Thường cân bằng thủ công
Tùy biến kỹ thuật	Rất linh hoạt theo Q-Pa	Theo model có sẵn	Trung bình	Không thể tùy biến
Chứng chỉ PCCC	Đầy đủ F300/F400	Đầy đủ F300/F400	Đầy đủ F300/F400	Tùy lô hàng nhập
Thời gian giao	3 – 7 ngày	15 – 25 ngày	10 – 20 ngày	Tùy tồn kho

DOBACO tập trung vào giải pháp “Fit” (Vừa vặn). Thay vì bắt khách hàng chọn một model quạt có sẵn nhưng không tối ưu, DOBACO sẽ trực tiếp khảo sát và sản xuất quạt dựa trên thông số Q-Pa thực tế của công trình. Điều này giúp hệ thống vận hành bền nhất và tiết kiệm điện nhất.

Quy trình sản xuất và thi công tại DOBACO

Quy trình của DOBACO khép kín từ khâu thiết kế 3D tối ưu khí động học đến giai đoạn kiểm soát chất lượng (QC) nghiêm ngặt trước khi xuất xưởng. Việc thi công được thực hiện bởi đội ngũ giàu kinh nghiệm, đảm bảo lắp đặt đúng vị trí tối ưu dòng khí và triệt tiêu rung động thông qua hệ thống lò xo giảm chấn chuyên dụng.

Quy trình sản xuất chi tiết:

1. Thiết kế kỹ thuật: Sử dụng phần mềm mô phỏng dòng khí CFD để xác định biên dạng cánh, đảm bảo hiệu suất hút đạt mức tối đa ngay cả trong điều kiện hầm sâu.
2. Gia công CNC: Vỏ quạt được cắt laser CNC chính xác đến từng milimet, lốc tròn tự động giúp khe hở giữa cánh và vỏ cực nhỏ (dưới 2mm), giúp tăng áp suất khí tối đa.
3. Cân bằng động điện tử: Cánh quạt được đưa lên máy cân bằng động chuẩn ISO 1940, giúp triệt tiêu rung chấn, bảo vệ vòng bi motor và giảm tiếng ồn.
4. Kiểm tra chất lượng (QC): Chạy thử 24h, đo đạc thông số dòng điện, lưu lượng và áp suất tĩnh tại xưởng trước khi dán tem xuất xưởng.

Quy trình thi công lắp đặt:

• Khảo sát & Vạch tuyến: Xác định vị trí treo quạt tránh các hệ thống cơ điện khác (cứu hỏa, cáp điện).
• Lắp đặt hệ chống rung: Sử dụng lò xo giảm chấn hoặc cao su chuyên dụng kết hợp khớp nối mềm để tiếng ồn không truyền vào kết cấu tòa nhà.
• Cân chỉnh & Nghiệm thu: Sử dụng máy đo tốc độ gió và máy đo độ ồn thực tế tại hiện trường để đối chiếu với hồ sơ thiết kế ban đầu.

Tại sao cần lắp đặt quạt hút gió tầng hầm của Dobaco?

Dưới đây là lý do nên lắp quạt hút gió tầng hầm của DOBACO cho bãi xe/tầng hầm của bạn:

• An toàn & tuân thủ: Giảm CO/NOx, ẩm mốc, khói; cấu hình thoát khói F300/F400, tăng áp thang bộ/giếng thang theo hồ sơ PCCC.

• Thiết kế đúng bài: Kỹ sư DOBACO tính Q–Pa theo thực địa, chọn đúng dòng (hướng trục cao áp, hỗn lưu, jet fan) để đạt lưu lượng–áp tĩnh chuẩn với chi phí tối ưu.

• Tiết kiệm vận hành: Tích hợp biến tần (VFD)/động cơ EC và cảm biến CO/khói để chạy theo tải, cắt điện năng và giảm ồn đáng kể.

• Vận hành êm: Tư vấn tiêu âm ống, louver/van 1 chiều, giảm chấn, bố trí đoạn ống thẳng tối thiểu → hạ dB(A) ở khu vực làm việc.

• Độ bền công nghiệp: Vỏ thép sơn tĩnh điện/INOX/FRP, motor IE2/IE3, IP cao; lựa chọn truyền động đai khi môi trường nóng/bụi để bảo vệ động cơ.

• Giải pháp đồng bộ: Quạt + tủ điều khiển + BMS/Modbus + phụ kiện đi kèm; shop-drawing, lắp đặt, cân chỉnh, nghiệm thu trọn gói.

• Bảo hành – hậu mãi: Vật tư sẵn, bảo trì định kỳ; hỗ trợ nhanh khi cần mở rộng hoặc thay đổi lưu lượng theo thực tế vận hành.

• Giá tốt – minh bạch: Bảng giá theo đường kính & điểm làm việc (không “độn” cấu hình), tối ưu cả CAPEX lẫn OPEX.

Để tư vấn/báo giá nhanh, vui lòng gửi: diện tích & cao độ tầng hầm, sơ đồ ống (hoặc nhu cầu jet fan), yêu cầu PCCC, mức ồn mục tiêu. DOBACO sẽ đề xuất model – đường kính – công suất – phụ kiện phù hợp nhất cho dự án.

CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC

• MST: 0102373360 | ĐKKD số: 0102373360 cấp ngày 21-09-2007
• VPGD: Số 38 P.Thịnh Liệt, Q.Hoàng Mai, TP.Hà Nội
• Nhà Máy SX: Khu công nghiệp Liên Phương, Thường Tín, Hà Nội
• Tel: 024 6328 1925 | Hotline: 0984 249 686 | Fax: 024 3559 2935
• Zalo: 0984.249.686
• Email: quatdongbac@gmail.com
• Website: dobaco.vn

Câu hỏi thường gặp

Nên chọn loại quạt nào cho tầng hầm?

• Ống trung bình, cần gọn → Hướng trục cao áp có cánh hướng dòng.

• Cần êm hơn, trần thấp → Hỗn lưu dạng ống (mixed-flow).

• Ống rất dài/nhiều cút/lọc → Ly tâm áp cao.

• Muốn giảm hệ ống, bãi xe rộng → Jet fan (hướng trục/induction).

Có bắt buộc dùng quạt chịu nhiệt F300/F400 không?

• Dùng khi hệ thống tham gia thoát khói PCCC: vận hành 200–400 °C trong 60–120 phút. Kiểm tra hồ sơ thẩm duyệt để xác định cấp yêu cầu.

Làm sao vận hành tiết kiệm điện?

• Kết hợp cảm biến CO/khói + biến tần (VFD) hoặc động cơ EC để chạy theo tải; chia vùng điều khiển (zoning), cài chế độ ngày/đêm và lịch bảo trì định kỳ.

Giảm ồn bằng cách nào?

• Tăng đường kính để hạ RPM, dùng ống tiêu âm, đế chống rung/khớp nối mềm, giữ đoạn ống thẳng tối thiểu trước/sau quạt, đặt quạt xa khu làm việc/bốt bảo vệ.

Bảo trì gồm những gì và bao lâu một lần?

• Hàng tháng: vệ sinh lưới/louver, kiểm tra rung – tiếng ồn.

• Hàng quý: căng/đổi dây đai (nếu có), căn đồng tâm puli, kiểm tra vòng bi, siết bulông, sao lưu log VFD.

• Hàng năm: cân bằng động (khi cần), kiểm tra sơn/chống gỉ, đo lại Q–Pa tại điểm làm việc.

Quạt hút gió Dobaco là giải pháp thông minh giúp đảm bảo không khí trong lành và khô ráo cho tầng hầm trong các tòa nhà.

Sản phẩm được thiết kế đặc biệt để giải quyết các vấn đề về độ ẩm cao và khí ô nhiễm, giúp giảm thiểu rủi ro cho sức khỏe con người và tăng hiệu quả hoạt động của thiết bị kỹ thuật.

Ngoài ra, việc sử dụng quạt hút gió Dobaco còn giúp tiết kiệm chi phí vận hành và bảo vệ môi trường. Hãy liên hệ với Dobaco để được tư vấn và cung cấp sản phẩm chất lượng nhất.
