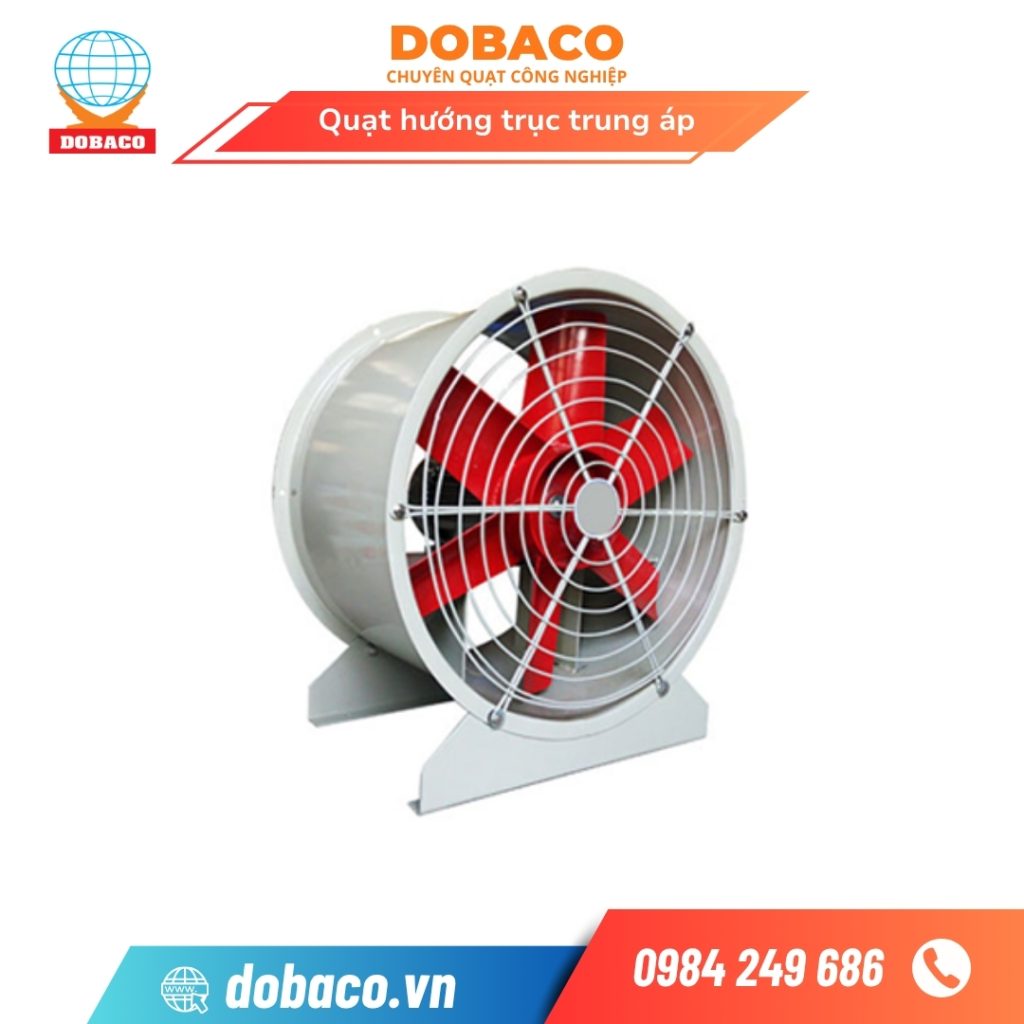

Quạt hướng trục trung áp là một trong những thiết bị cốt lõi của mọi hệ thống thông gió công nghiệp hiện đại. Trên thực tế, rất nhiều chủ đầu tư, nhà thầu cơ điện (M&E) khi thiết kế tầng hầm, nhà xưởng, kho hàng… đều phải đứng trước câu hỏi: nên chọn loại quạt nào để vừa đủ áp, đủ lưu lượng, lại tối ưu chi phí và không gian lắp đặt? Với kinh nghiệm triển khai nhiều giải pháp thông gió, DOBACO chia sẻ bài viết này nhằm giúp bạn hiểu rõ về quạt hướng trục trung áp, cách đọc thông số và lựa chọn thiết bị phù hợp với từng công trình.

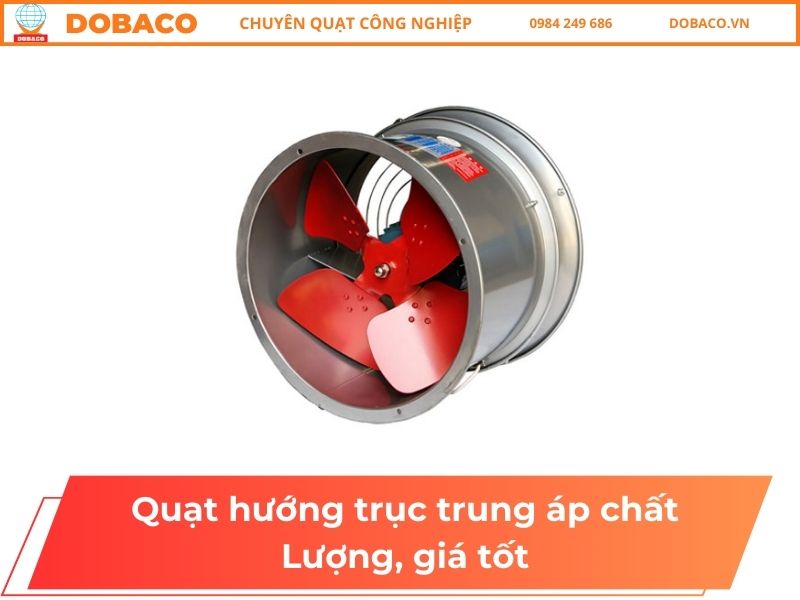

Quạt hướng trục trung áp là gì?
Quạt hướng trục trung áp là dòng quạt công nghiệp tạo ra luồng khí chuyển động song song với trục quay, kết hợp hoàn hảo giữa lưu lượng gió lớn và cột áp ở mức trung bình (150–800 Pa). Thiết bị này chuyên dùng để thông gió, cấp khí tươi và hút khói mùi cho các không gian rộng như nhà xưởng, tầng hầm thông qua hệ thống ống gió có chiều dài vừa phải.
Quạt hướng trục trung áp là dòng quạt thông gió công nghiệp trong đó cánh quay quanh trục chính, tạo ra luồng khí chuyển động gần như song song với trục. Thiết bị này tạo gió mạnh, cung cấp lưu lượng không khí lớn (từ vài nghìn đến hàng chục nghìn m³/h) với cột áp ở mức trung bình, đủ để đẩy không khí qua các hệ thống ống gió chiều dài vừa phải, thường dùng cho thông gió, hút khói, hút mùi trong nhà xưởng, tòa nhà và tầng hầm. Về nguyên lý, quạt kết hợp được ưu điểm của quạt áp thấp và quạt ly tâm, giúp hệ thống thông gió vận hành ổn định, tiết kiệm điện năng và giảm tải cho động cơ.
Đặc điểm
-
Luồng khí: Hút và thổi dọc theo trục quay của quạt.
-
Lưu lượng & áp suất: Đảm bảo lưu lượng gió lớn với dải áp suất làm việc trung bình (thường khoảng 150–800 Pa tùy model).
-
Thiết kế: Cánh quạt có thể dạng bản rộng, cong về phía trước hoặc phía sau để nâng cao hiệu suất và hạn chế tiếng ồn.
-
Cấu tạo: Có hai kiểu truyền động chính: loại truyền động trực tiếp (cánh gắn thẳng vào trục motor) và loại truyền động gián tiếp (thông qua dây curoa/dây đai), linh hoạt cho nhiều phương án lắp đặt.

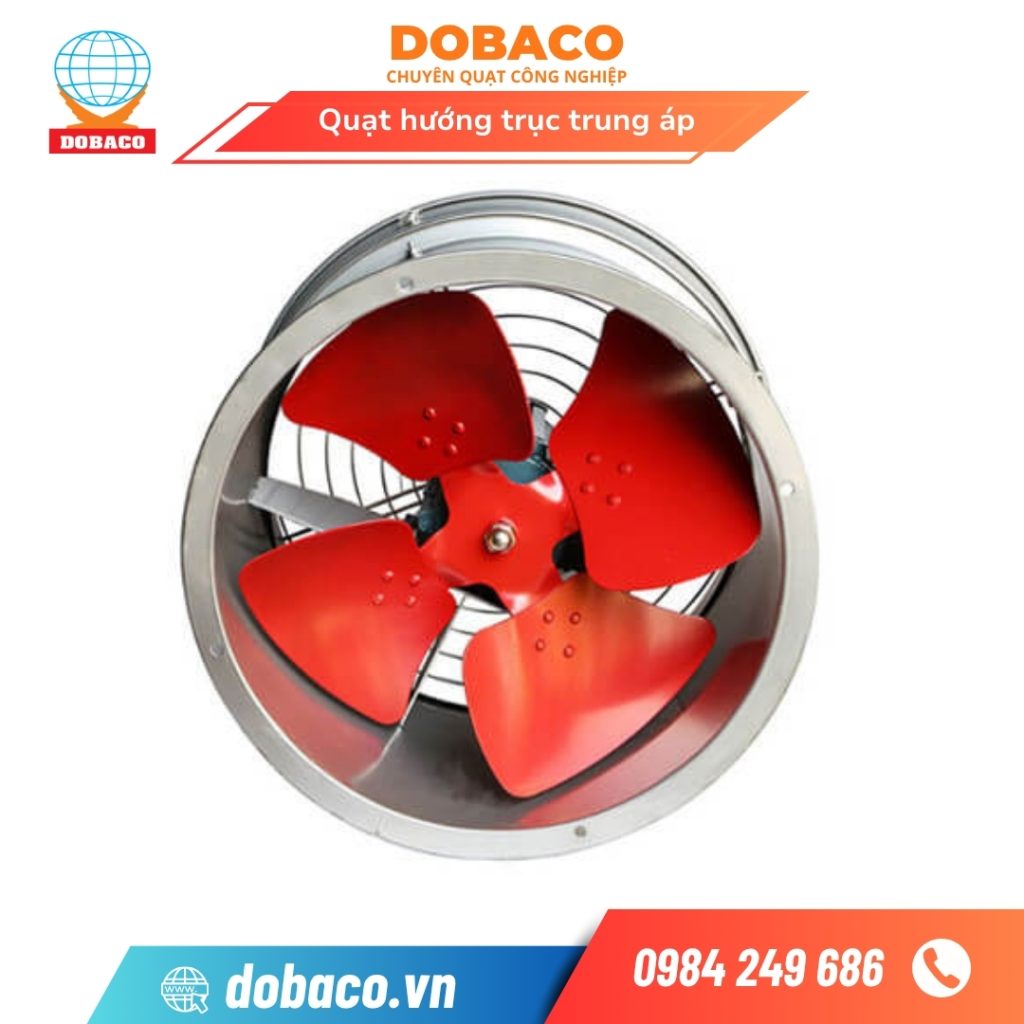

Cấu tạo cơ bản của quạt hướng trục trung áp
Cấu tạo của quạt hướng trục trung áp bao gồm 4 bộ phận cốt lõi: vỏ quạt hình trụ bảo vệ, cụm cánh quạt tạo lưu lượng, động cơ sinh công và hệ thống truyền động. Tùy thuộc vào môi trường làm việc, quạt sẽ được thiết kế với kiểu truyền động trực tiếp (cánh gắn thẳng vào motor) hoặc gián tiếp (qua dây curoa) để đảm bảo độ bền và hiệu suất cao nhất.
Cấu tạo cơ bản của quạt hướng trục trung áp được hình thành từ nhiều cụm chi tiết chính như: vỏ quạt (khung trụ bảo vệ), cụm cánh quạt (tạo lưu lượng gió), động cơ (motor – sinh công), miệng hút/xả (cửa vào – ra không khí) và các bộ phận phụ trợ gồm chân đế, trục truyền động/dây đai. Ở dòng quạt trung áp dùng cho công nghiệp, vỏ, cánh và motor thường được thiết kế dày dặn, chịu lực tốt hơn, có thể sử dụng truyền động gián tiếp bằng dây curoa để bảo vệ động cơ trong môi trường khắc nghiệt, đồng thời tạo được luồng gió mạnh và ổn định.
Các bộ phận chính
-
Vỏ quạt:
Thường được chế tạo từ tôn mạ kẽm, thép sơn tĩnh điện hoặc inox dày khoảng 1,5–3 mm, dạng ống tròn chắc chắn, có nhiệm vụ định hướng dòng khí, che chắn cho cụm cánh và động cơ. -
Cánh quạt:
Số lượng lá cánh không quá nhiều, bản cánh rộng, thường làm bằng hợp kim nhôm hoặc thép, được cân bằng động để tạo ra lưu lượng gió lớn và giảm rung khi vận hành. -
Động cơ (motor):
Cung cấp mô-men quay cho trục cánh, đa số dùng motor quấn dây đồng để nâng cao độ bền, hiệu suất và khả năng làm việc liên tục trong thời gian dài. -
Miệng hút/xả:
Nằm ở hai đầu vỏ quạt, là vị trí không khí đi vào (hút) và đi ra (thổi) dọc theo trục quạt, thường được thiết kế kèm mặt bích để nối với ống gió. -
Chân đế:
Giúp cố định quạt trên nền hoặc bệ máy, hạn chế rung lắc, đảm bảo quạt hoạt động ổn định, đặc biệt với các model có công suất từ 3–5 HP trở lên.
Bộ phận truyền động (đặc biệt với quạt trung áp công nghiệp)
-
Truyền động trực tiếp:
Trục động cơ nối liền với trục cánh quạt, cấu tạo gọn, tổn thất công suất thấp, phù hợp cho dải công suất nhỏ và trung bình, dễ lắp đặt và bảo dưỡng. -
Truyền động gián tiếp:
Sử dụng trục truyền động hoặc dây đai (dây curoa) để nối giữa motor và cụm cánh quạt, thường áp dụng cho quạt công suất lớn hoặc làm việc trong môi trường nhiều bụi, ẩm, ăn mòn. Cách bố trí này cho phép đặt động cơ ở vị trí “an toàn” hơn, giảm tác động trực tiếp từ môi trường và giúp điều chỉnh tốc độ quay linh hoạt thông qua đường kính puly.
Nguyên lý hoạt động quạt hướng trục trung áp
Quạt hướng trục trung áp vận hành dựa trên nguyên lý tạo ra dòng khí di chuyển song song với trục của quạt thông qua sự chuyển động quay của các lá cánh. Khác với dòng thấp áp, dòng trung áp có thiết kế biên dạng cánh đặc biệt và tốc độ vòng quay lớn hơn để tạo ra cột áp ổn định, giúp đẩy khí qua các hệ thống đường ống có trở lực trung bình. Tại Dobaco, các dòng quạt này được tối ưu hóa góc nghiêng cánh để đạt hiệu suất khí động học cao nhất, giúp luồng khí đi thẳng, mạnh mẽ và giảm thiểu tổn thất áp suất động.
Hoạt động của thiết bị thông gió hướng trục trung áp diễn ra qua các giai đoạn:
-
Giai đoạn hút khí: Khi động cơ (motor) được cấp điện, trục quạt quay kéo theo hệ thống cánh quạt chuyển động với tốc độ cao. Tại tâm quạt, một vùng áp suất thấp được tạo ra, hút không khí từ môi trường ngoài vào dọc theo phương của trục.
-
Giai đoạn gia tốc và nén: Các lá cánh với biên dạng cong (thường là hợp kim nhôm hoặc thép) chém vào không khí, truyền năng lượng động năng và tạo ra lực đẩy. Do thiết kế thuộc dòng trung áp, các lá cánh có độ dày và góc nghiêng lớn hơn, giúp “nén” dòng khí tốt hơn để thắng được lực cản của hệ thống ống dẫn.
-
Giai đoạn đẩy khí: Luồng khí sau khi đi qua cánh quạt sẽ được đẩy thẳng ra phía sau theo phương song song với trục. Nhờ cấu tạo vỏ trụ tròn kín khít tại Dobaco, dòng khí được định hướng đi tập trung, không bị phân tán, tạo ra áp suất đủ lớn để đưa khí thải tới các tháp lọc hoặc ra ngoài môi trường.
Ứng dụng của quạt hướng trục trung áp trong thực tế
Trong thực tế, quạt hướng trục trung áp được ứng dụng rộng rãi để thông gió làm mát, hút bụi và cấp khí tươi cho các khu công nghiệp, tầng hầm gửi xe và hầm mỏ. Đặc biệt, thiết bị này còn đóng vai trò then chốt trong hệ thống HVAC tòa nhà và công tác phòng cháy chữa cháy (hút khói, tăng áp) nhờ khả năng hoạt động bền bỉ, ổn định.
Quạt hướng trục trung áp được ứng dụng rất rộng trong các hệ thống thông gió và điều hòa không khí hiện đại: từ nhà xưởng, tòa nhà cao tầng, hầm mỏ cho tới bếp công nghiệp và hệ thống HVAC trung tâm. Nhờ khả năng tạo lưu lượng gió lớn (có thể lên tới hàng chục nghìn m³/h), độ ồn tương đối thấp và làm việc ổn định trong môi trường khắc nghiệt, dòng quạt này vừa đảm nhiệm vai trò hút/cấp gió tươi, làm mát, hút khói – bụi – mùi, vừa góp phần duy trì nhiệt độ, chất lượng không khí và hỗ trợ yêu cầu PCCC cho cả công trình công nghiệp lẫn dân dụng.
Ứng dụng chính
1. Khối công nghiệp & sản xuất
-
Thông gió, hút bụi mịn, khí độc và hơi nóng trong nhà máy, xưởng sản xuất, khu luyện kim, xưởng cơ khí… giúp cải thiện môi trường làm việc, giảm nhiệt độ có thể từ 2–5°C tùy điều kiện.
-
Làm mát, cấp gió tươi cho kho lạnh, kho chứa hàng, trung tâm logistics có diện tích từ vài trăm đến vài chục nghìn m².
-
Kết hợp với hệ thống xử lý khí thải, cấp gió cho buồng đốt, lò hơi hoặc dây chuyền sấy, đảm bảo lưu lượng và áp suất ổn định.
2. Lĩnh vực xây dựng & giao thông
-
Thông gió cho hầm mỏ, hầm đường bộ, tầng hầm gửi xe, buồng thang máy, thang bộ… bảo đảm không khí cho công nhân và người sử dụng, đáp ứng số lần trao đổi không khí/h theo tiêu chuẩn thiết kế.
-
Tham gia hệ thống tăng áp, hút khói khi cháy (PCCC) cho các công trình cao tầng, giúp giữ lối thoát hiểm không bị khói xâm nhập.
3. Khu dân dụng & thương mại
-
Tích hợp trong hệ thống HVAC, điều hòa trung tâm của tòa nhà văn phòng, khách sạn, trung tâm thương mại, bệnh viện, giúp phân phối gió đều tới các tầng, khu vực chức năng.
-
Hút khói, mùi dầu mỡ cho bếp công nghiệp, bếp nhà hàng, bếp ăn tập thể; hỗ trợ thông gió cho khu vệ sinh, phòng kỹ thuật.
-
Thông gió, làm mát cho chung cư, trường học, khối văn phòng, trung tâm mua sắm, góp phần duy trì chất lượng không khí trong nhà (IAQ) ổn định.
4. Nông nghiệp
-
Thông gió chuồng trại chăn nuôi, giảm mùi, giảm khí độc và kiểm soát nhiệt độ – độ ẩm, hỗ trợ hạn chế stress nhiệt cho vật nuôi.
-
Cấp thoáng cho nhà kính trồng trọt, giúp điều hòa không khí, giảm nấm mốc và cải thiện điều kiện sinh trưởng cho cây trồng.
Phân loại quạt hướng trục trung áp phổ biến trên thị trường
Quạt hướng trục trung áp chủ yếu được phân loại dựa trên phương thức truyền động (trực tiếp hoặc gián tiếp) và theo tính năng ứng dụng (quạt tăng áp, hút khói, cấp khí tươi, phòng nổ). Việc hiểu rõ các phân loại này kết hợp với tùy chọn vật liệu chế tạo (thép, inox, composite) sẽ giúp chủ đầu tư chọn được thiết bị tối ưu nhất cho từng điều kiện môi trường.
Quạt hướng trục trung áp trong thực tế thường được chia thành nhiều nhóm dựa trên kiểu truyền động (trực tiếp/gián tiếp), hình dáng (tròn/vuông), mục đích sử dụng – tính năng (tăng áp, hút khói, cấp khí tươi, phòng nổ…) và vật liệu chế tạo (thép, inox, nhựa, composite) để thích nghi với từng môi trường làm việc. Tuy nhiên, cách phân loại được dùng nhiều nhất trên thị trường hiện nay vẫn là theo phương thức truyền động (cánh gắn trực tiếp vào động cơ hay thông qua dây đai) và ứng dụng thực tế (tăng áp cầu thang, thông gió nhà xưởng, hút khói tầng hầm…).
1. Phân loại theo phương thức truyền động
-
Quạt hướng trục truyền động trực tiếp:
-
Cánh quạt lắp thẳng lên trục motor, tổn thất công suất thấp, hiệu suất làm việc thường cao (có thể đạt khoảng 85–90%).
-
Lực hút – thổi mạnh, cấu tạo gọn, thích hợp môi trường tương đối sạch, ít bụi, ít hóa chất.
-
Nhược điểm là động cơ gần khu vực dòng khí nên dễ bị ảnh hưởng nếu môi trường quá bẩn hoặc ẩm.
-
-
Quạt hướng trục truyền động gián tiếp:
-
Động cơ bố trí tách rời, truyền lực cho cánh thông qua dây đai hoặc trục trung gian.
-
Bảo vệ motor tốt hơn trong môi trường nhiều bụi, hơi hóa chất, ẩm ướt; dễ bố trí che chắn động cơ ở vị trí “an toàn” hơn.
-
Hiệu suất tổng thể thường thấp hơn loại trực tiếp một chút do có tổn thất trên dây đai, nhưng bù lại độ bền trong môi trường khắc nghiệt cao hơn, phù hợp cho các quạt trung áp công suất lớn (từ vài kW trở lên).
-
2. Phân loại theo ứng dụng/tính năng
-
Quạt tăng áp cầu thang:
-
Tạo áp suất tĩnh cao để đẩy khói ra ngoài, giữ cho buồng thang bộ và lối thoát hiểm luôn ở trạng thái áp dương khi có cháy.
-
-
Quạt hút khói:
-
Lắp trong tầng hầm, hành lang kỹ thuật, bếp công nghiệp… để di chuyển khói, khí nóng ra khỏi khu vực cần bảo vệ.
-
-
Quạt cấp khí tươi:
-
Đưa không khí sạch từ bên ngoài vào các không gian kín như tầng hầm, khu vực kỹ thuật, phòng máy, giúp tăng số lần trao đổi không khí/h.
-
-
Quạt phòng nổ:
-
Thiết kế đặc biệt với vật liệu và cụm motor – cánh hạn chế phát sinh tia lửa, dùng trong kho hóa chất, trạm xăng, khu vực dễ cháy nổ.
-
-
Quạt thông gió thông thường:
-
Ứng dụng trong nhà xưởng, trang trại chăn nuôi, nhà kho… để giảm nhiệt, giảm mùi và cải thiện chất lượng không khí.
-
3. Phân loại theo kiểu dáng và vật liệu
-
Kiểu dáng:
-
Dạng tròn: phổ biến nhất, linh hoạt, dễ nối ống gió tròn và treo trần, đường kính có thể từ vài trăm đến hơn 1.500 mm.
-
Dạng vuông: phù hợp các vị trí lắp đặt bị hạn chế không gian, dễ lắp vào tường hoặc ô kỹ thuật hình chữ nhật.
-
-
Vật liệu chế tạo:
-
Thép: độ bền cơ học cao, chịu tải tốt, dùng phổ biến trong môi trường tiêu chuẩn.
-
Inox: khả năng chống ăn mòn tốt, phù hợp nơi ẩm ướt, gần biển hoặc có hơi ăn mòn nhẹ.
-
Nhựa (PP, PVC): trọng lượng nhẹ, chống ăn mòn hóa chất tốt, dùng cho một số hệ thống chuyên dụng.
-
Composite: rất bền, khả năng kháng hóa chất và ăn mòn cao, đáp ứng tốt môi trường đặc biệt khắc nghiệt hoặc yêu cầu tuổi thọ dài.
-
So sánh các loại Quạt hướng trục trung áp cùng loại
Việc phân loại và so sánh các dòng quạt hướng trục trung áp thường dựa trên cấu tạo truyền động (trực tiếp hoặc gián tiếp), hình dáng và vật liệu. Trong đó, điểm khác biệt lớn nhất nằm ở vị trí đặt động cơ, quyết định khả năng chịu nhiệt và hóa chất của thiết bị. Hiểu rõ ưu nhược điểm của từng loại giúp chủ đầu tư tối ưu chi phí và độ bền cho hệ thống thông gió.
Trên thị trường hiện nay, quạt thông gió hướng trục loại trung được chia làm hai dòng chính:
- Quạt truyền động trực tiếp:
Ở thiết kế này, cánh quạt được gắn thẳng vào trục động cơ. Ưu điểm lớn nhất là cấu tạo nguyên khối vô cùng nhỏ gọn, dễ lắp đặt và hiệu suất cơ năng rất cao (lên tới 90%) do không bị suy hao qua khâu trung gian. Tuy nhiên, vì động cơ nằm ngay trên đường đi của luồng khí, dòng quạt này chỉ phù hợp với môi trường khí sạch, nhiệt độ thường (như thông gió hầm chung cư). Nếu hút khí nóng hay hóa chất, motor rất dễ bị chập cháy.
- Quạt truyền động gián tiếp:
Ngược lại, quạt hút công nghiệp hướng trục gián tiếp tách biệt hoàn toàn động cơ ra khỏi luồng khí. Mô-men xoắn được truyền từ motor tới cánh quạt thông qua hệ thống dây đai (dây curoa) và puly. Nhờ thiết kế “cách ly” này, quạt có thể hoạt động bền bỉ trong môi trường vô cùng khắc nghiệt như lò hơi nhiệt độ cao, xưởng sơn hay nơi chứa hóa chất ăn mòn. Hơn nữa, bạn có thể dễ dàng thay đổi lưu lượng gió bằng cách thay đổi kích thước puly. Đổi lại, loại quạt này cồng kềnh hơn, chi phí cao hơn và cần bảo trì dây đai định kỳ.
| Tiêu chí | Quạt truyền động trực tiếp | Quạt truyền động gián tiếp |
| Vị trí động cơ | Nằm trong luồng khí | Nằm ngoài, cách ly luồng khí |
| Ứng dụng | Môi trường sạch, nhiệt độ thường | Môi trường nóng, bụi, hóa chất |
| Hiệu suất | Rất cao, không hao phí | Thấp hơn do ma sát dây đai |
| Bảo trì | Ít bảo trì, khó thay motor | Cần tra mỡ, thay dây đai định kỳ |
Tùy thuộc vào yêu cầu của hệ thống M&E, các kỹ sư DOBACO sẽ tư vấn cho bạn dòng máy phù hợp nhất để vừa đáp ứng công năng, vừa tiết kiệm ngân sách dài hạn.
Tham khảo bảng giá quạt hướng trục trung áp tham khảo
Giá quạt hướng trục trung áp dao động rất đa dạng từ vài triệu đến hàng chục triệu đồng, phụ thuộc vào công suất motor, kiểu truyền động và vật liệu cấu thành. Các dòng quạt công suất nhỏ gọn thường có giá từ 900.000đ đến 3 triệu đồng, trong khi các model công suất lớn hoặc thiết kế chuyên dụng chịu nhiệt PCCC có thể lên tới hơn 40 triệu đồng.
Giá quạt hướng trục trung áp thường trải dài trong một khoảng khá rộng, phụ thuộc vào nhiều yếu tố như công suất, đường kính cánh, kiểu truyền động (trực tiếp hay gián tiếp), vật liệu chế tạo (cánh nhôm, inox, thép), cũng như nhà sản xuất. Thực tế, các model công suất nhỏ, đường kính cánh khoảng 300–400 mm có thể chỉ từ vài triệu đồng, trong khi những dòng công suất lớn từ 10 HP trở lên, chịu nhiệt hoặc dùng cho hệ thống PCCC có thể lên tới vài chục triệu đồng/chiếc. Một số mức giá mang tính tham khảo: quạt cánh nhôm QT-600 công suất khoảng 1,49 kW thường quanh mức 8.600.000đ; quạt 2,2 kW vào khoảng 7.000.000đ; dòng quạt gián tiếp 0,75 kW khoảng 4.700.000đ (chưa tính chi phí vận chuyển và phụ kiện lắp đặt).
Bảng tổng hợp báo giá theo phân khúc công suất
| Phân loại công suất | Model / Thông số tiêu biểu | Đặc điểm kỹ thuật | Giá tham khảo (VNĐ) |
| Công suất nhỏ | Dưới 1kW (250W – 370W) | Đường kính cánh 300 – 400mm | 900.000 – 2.700.000 |
| Công suất trung bình | 0.75kW (Gián tiếp) | Truyền động dây curoa bảo vệ motor | Khoảng 4.700.000 |
| 1.5kW (Trực tiếp) | Lưu lượng gió ổn định, êm ái | 6.400.000 – 6.600.000 | |
| 2.2kW (Trực tiếp) | Dòng phổ thông cho nhà xưởng | Khoảng 7.000.000 | |
| Công suất lớn | QT-700 (3.7kW) | Cánh hợp kim nhôm đúc áp lực | Khoảng 11.200.000 |
| QT-900 (7.4kW) | Hiệu suất cao, chịu tải tốt | 17.600.000 – 18.000.000 | |
| Dòng chuyên dụng | Quạt PCCC chịu nhiệt | Chịu được 300°C trong 2 giờ | 11.000.000 – 13.000.000 |
| Công suất rất lớn | Trên 11kW (15HP+) | Cấu hình dự án đặc thù | 17.000.000 – 42.000.000+ |
Lưu ý: Giá trên là tham khảo và không phải báo giá của DOBACO
Liên hệ Dobaco để được báo giá Quạt hướng trục trung áp tốt nhất!
Liên hệ: Mr.Huy – 0984.249.686
Tại DOBACO, thế mạnh nằm ở việc không chỉ cung cấp thiết bị, mà còn đồng hành cùng khách hàng từ bước tư vấn giải pháp, hỗ trợ thiết kế đến lắp đặt, vận hành và bảo trì hệ thống thông gió.
Ưu điểm và nhược điểm quạt hướng trục trung áp
Ưu điểm lớn nhất của quạt hướng trục trung áp là khả năng cung cấp lưu lượng gió cực lớn, thiết kế nhỏ gọn, dễ dàng lắp đặt và tiết kiệm tối đa điện năng vận hành. Tuy nhiên, điểm hạn chế của thiết bị này là cột áp tĩnh không quá cao, không phù hợp để sử dụng cho các hệ thống ống gió quá dài, nhiều co cút hoặc có trở lực lớn.
Quạt hướng trục trung áp (axial fan công nghiệp) nổi bật ở khả năng tạo lưu lượng gió lớn, kết cấu nhỏ gọn, dễ bố trí lắp đặt, chi phí đầu tư ban đầu tương đối “mềm” và hiệu suất sử dụng điện khá tốt. Ngược lại, hạn chế chủ yếu của dòng quạt này là áp suất tĩnh không quá cao, ít phù hợp với các hệ thống ống gió phức tạp, dài nhiều co cút; ở một số ứng dụng công suất lớn có thể phát sinh tiếng ồn cao hơn và hiệu quả thông gió sẽ giảm nhanh nếu gặp nhiều vật cản hoặc môi trường quá bụi bẩn.
Ưu điểm
-
Lưu lượng gió lớn (high airflow): Có khả năng đẩy một lượng không khí rất lớn, lý tưởng cho việc thông gió tổng thể nhà xưởng, kho bãi, khu sản xuất có diện tích rộng (lưu lượng có thể lên tới hàng chục nghìn m³/h tùy model).
-
Tiết kiệm không gian & dễ lắp đặt: Thiết kế thân ống gọn, trọng lượng tương đối nhẹ, cấu tạo không quá phức tạp nên dễ bố trí trên trần, trong tầng hầm hoặc khu kỹ thuật mà không chiếm nhiều diện tích sàn.
-
Hiệu suất cao & tiết kiệm năng lượng: Vận hành ổn định, hiệu suất quạt – động cơ tương đối tốt, giúp tối ưu mức tiêu thụ điện, từ đó giảm chi phí vận hành dài hạn so với nhiều giải pháp thông gió khác.
-
Chi phí đầu tư hợp lý: Cùng mức công suất, quạt hướng trục trung áp thường có giá cạnh tranh hơn so với một số dòng quạt ly tâm trung áp/cao áp, phù hợp với các dự án cần cân đối ngân sách.
-
Độ bền tốt & dễ bảo trì: Ít bộ phận chuyển động, kết cấu vỏ – cánh thường làm từ thép, inox hoặc hợp kim chắc chắn, tuổi thọ cao; việc vệ sinh, tháo lắp kiểm tra cũng tương đối đơn giản.
-
Vận hành khá êm: Nhiều dòng sản phẩm mới được tối ưu hình dạng cánh và vỏ để giảm tiếng ồn, giúp quạt chạy trơn tru hơn, độ ồn ở dải công suất vừa thường trong ngưỡng chấp nhận được cho nhà xưởng và tầng hầm.
Nhược điểm
-
Giới hạn về áp suất tĩnh (low static pressure): Không tạo được áp tĩnh quá lớn để thắng trở lực trong các hệ thống ống gió rất dài, có nhiều co – cút, van, thiết bị lọc… như những bài toán phức tạp đòi hỏi cột áp cao.
-
Hiệu suất giảm khi có nhiều cản trở: Khi đường gió có nhiều vật cản, môi trường có nhiều bụi, khí thải nặng, hiệu quả thông gió của quạt giảm nhanh hơn so với một số dòng quạt chuyên dùng áp cao.
-
Tiếng ồn ở công suất lớn: Ở các model công suất lớn, tốc độ quay cao và môi trường làm việc khắc nghiệt, mức ồn có thể tăng đáng kể (thường phải kết hợp giải pháp tiêu âm, chống rung).
-
Động cơ dễ bị tác động nếu truyền động trực tiếp: Với kiểu truyền động trực tiếp, motor nằm gần luồng khí nóng hoặc dòng khí bẩn; nếu không che chắn, giải nhiệt tốt, nhiệt độ và bụi bẩn có thể làm giảm tuổi thọ động cơ.
Cách Chọn Quạt hút lò hơi Phù Hợp
Chọn quạt hút lò hơi đòi hỏi sự tính toán kỹ lưỡng về lưu lượng, cột áp và khả năng chịu nhiệt của thiết bị. Người dùng cần xác định rõ mục đích sử dụng, tính toán thể tích không gian và chọn vật liệu chống ăn mòn phù hợp. Bên cạnh đó, uy tín của nhà cung cấp như DOBACO cũng là yếu tố quyết định hiệu quả của toàn bộ hệ thống.
Lò hơi là khu vực có nhiệt độ cao và nhiều khói bụi, do đó việc chọn quạt hướng trục áp suất trung bình cần tuân thủ 7 tiêu chí sau:
- Xác Định Mục Đích Sử Dụng: Bạn cần cấp khí tươi tản nhiệt hay hút dòng khí thải nóng hầm hập ra ngoài? Nếu hút khí thải lò hơi, bắt buộc phải dùng quạt truyền động gián tiếp để bảo vệ động cơ khỏi nhiệt độ cao.
- Tính Toán Lưu Lượng Gió: Thể tích không gian (Dài x Rộng x Cao) nhân với số lần trao đổi không khí (thường 50-60 lần/h cho phòng lò hơi) sẽ ra tổng lưu lượng (m3/h) cần thiết.
- Chọn Cột Áp & Công Suất: Áp suất tĩnh (Pa) rất quan trọng nếu quạt phải đẩy gió qua đường ống dài có nhiều khúc cua. Cột áp phải lớn hơn lực cản của đường ống để gió không bị dội ngược lại.
- Vật Liệu Chống Chịu: Với môi trường lò hơi, thép CT3 sơn tĩnh điện là tối thiểu, cánh quạt phải làm từ thép hợp kim chịu nhiệt để tránh biến dạng khi hoạt động liên tục ở nhiệt độ cao.
- Kiểu Lắp Đặt: Cần khảo sát không gian để quyết định lắp quạt nối ống in-line, gắn tường hay đặt trên bệ đỡ. Đừng quên các phụ kiện giảm chấn như lò xo, bích nối mềm.
- Tiêu Chuẩn Tiếng Ồn: Chọn quạt có lá cánh cân bằng động điện tử tốt để giảm thiểu tiếng ồn và độ rung lắc, đảm bảo môi trường làm việc không vượt quá 85 dB.
- Chọn DOBACO: Là đơn vị sản xuất trực tiếp, DOBACO sẽ dùng phần mềm tính toán khí động học để “may đo” riêng cho lò hơi của bạn một chiếc quạt tối ưu nhất, thay vì ép bạn mua một model sản xuất đại trà không vừa vặn.
So sánh giá, chất lượng của các bên bán hiện nay
Thị trường quạt công nghiệp hiện nay có nhiều thương hiệu lớn như DOBACO, Phương Linh, Toàn Cầu và Tomeco với thế mạnh riêng về giá và công nghệ. Trong khi các hãng khác tập trung sản xuất đại trà, DOBACO nổi bật với khả năng tùy biến linh hoạt và mức giá tận xưởng. Bảng so sánh chi tiết dưới đây sẽ giúp nhà thầu dễ dàng lựa chọn đối tác phù hợp nhất.
Khi tìm mua máy quạt hướng trục trung áp, chủ đầu tư thường cân nhắc giữa 4 tên tuổi lớn. Mỗi hãng đều có định vị phân khúc riêng biệt:
- Phương Linh: Thương hiệu lâu đời, chất lượng gia công rất tốt, sơn tĩnh điện đẹp. Tuy nhiên, do chi phí vận hành lớn, giá thành của Phương Linh thường khá cao và họ ít linh hoạt trong việc sản xuất các mẫu quạt có thông số phi tiêu chuẩn theo yêu cầu riêng lẻ.
- Toàn Cầu (GTE): Lợi thế tuyệt đối về giá rẻ và hàng sẵn kho, phù hợp với các công trình nhỏ, ngân sách eo hẹp. Đổi lại, vật liệu vỏ và cánh thường mỏng hơn, tuổi thọ máy không thực sự cao nếu phải chạy 24/24 trong môi trường khắc nghiệt.
- Tomeco: Sản phẩm ở phân khúc tầm trung đến cao cấp, máy chạy êm và bền bỉ. Mức giá tương đối cao và thời gian xử lý sự cố bảo hành đôi khi chậm nếu công trình ở xa các trung tâm lớn.
- DOBACO: Chúng tôi dung hòa được cả bài toán chất lượng và chi phí. Sở hữu nhà máy CNC hiện đại, DOBACO chủ động 100% công nghệ nên mang đến mức giá gốc tận xưởng (không qua trung gian). Đặc biệt, thế mạnh số 1 của DOBACO là khả năng “Customize” – thiết kế và chế tạo quạt chính xác theo từng thông số dị biệt của bản vẽ cơ điện với tiến độ giao hàng cực kỳ thần tốc.
| Thương Hiệu | Phân Khúc | Mức Giá | Khả năng Tùy Biến (May đo) |
| DOBACO | Cao cấp, Chuyên dụng | Cạnh tranh (Giá tại xưởng) | Xuất sắc, rất linh hoạt |
| Phương Linh | Cao cấp | Cao | Thấp (chủ yếu bán theo Catalogue) |
| Toàn Cầu | Phổ thông | Rẻ | Trung bình |
| Tomeco | Trung – Cao cấp | Khá cao | Tốt |
Dobaco – Địa Chỉ Phân Phối Quạt Hướng Trục Tăng Áp DBH-AFT-NO Chính Hãng
Nổi bật giữa hàng trăm nhà cung cấp, Dobaco tự hào là điểm đến tin cậy được hàng ngàn chủ đầu tư và nhà thầu cơ điện đánh giá cao. Khác biệt hoàn toàn với các đơn vị thương mại trung gian, mọi sản phẩm quạt tăng áp tại Dobaco (đặc biệt là dòng DBH-AFT-NO) đều được nghiên cứu, chế tạo và kiểm định trực tiếp tại hệ thống nhà xưởng quy mô lớn của chúng tôi.
Sự phát triển mạnh mẽ của các dự án cao tầng hiện nay kéo theo nhu cầu lắp đặt quạt hướng trục tăng áp tăng vọt. Tuy nhiên, mặt trái của thị trường là sự xuất hiện tràn lan của các dòng thiết bị trôi nổi, không đạt chuẩn, tiềm ẩn nhiều rủi ro cho hệ thống phòng cháy chữa cháy. Do đó, việc “chọn mặt gửi vàng” tại một thương hiệu sản xuất uy tín là yếu tố tiên quyết để bảo vệ an toàn cho mọi công trình.
Nhờ làm chủ dây chuyền sản xuất khép kín, Dobaco không chỉ cam kết chất lượng chính hãng 100% với hiệu suất vận hành bền bỉ, mà còn mang đến mức giá xuất xưởng cực kỳ tối ưu. Hơn thế nữa, khách hàng khi đồng hành cùng chúng tôi sẽ luôn được đảm bảo quyền lợi thông qua các chính sách bảo hành tận tâm và nhiều chương trình chiết khấu dự án hấp dẫn.
Đừng để hệ thống thông gió của bạn sử dụng phải hàng kém chất lượng. Để sở hữu ngay quạt hướng trục tăng áp chuẩn kỹ thuật với mức ngân sách tốt nhất, quý khách vui lòng liên hệ trực tiếp với đội ngũ chuyên gia của Dobaco:
-
Hotline tư vấn kỹ thuật: 0984 249 686 (Mr. Huy)
-
Website chính thức: dobaco.vn
CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC
MST: 0102373360 | ĐKKD số: 0102373360 cấp ngày 21-09-2007
VPGD: Số 38 P.Thịnh Liệt, Q.Hoàng Mai, TP.Hà Nội
Nhà Máy SX: Khu công nghiệp Liên Phương, Thường Tín, Hà Nội
Tel: 024 6328 1925 | Hotline: 0984 249 686 | Fax: 024 3559 2935
Zalo: 0984.249.686
Email: quatdongbac@gmail.com
Website: dobaco.vn
Quy trình sản xuất quạt hướng trục trung áp tại Dobaco
Quy trình sản xuất quạt hướng trục trung áp tại Dobaco là sự kết hợp giữa công nghệ cơ khí chính xác CNC và tiêu chuẩn kiểm định chất lượng khắt khe. Điểm khác biệt lớn nhất nằm ở công đoạn cân bằng động kỹ thuật số cho cánh quạt và việc sử dụng thép tiêu chuẩn cao giúp quạt chịu được áp suất vận hành lớn. Mọi sản phẩm xuất xưởng đều phải trải qua bước kiểm tra độ rung và độ ồn đạt chuẩn ISO mới được bàn giao cho khách hàng.
Các bước sản xuất tiêu chuẩn tại xưởng Dobaco:
-
Tính toán và Thiết kế kỹ thuật: Kỹ sư Dobaco sử dụng phần mềm mô phỏng dòng khí để xác định số lượng lá cánh và góc nghiêng tối ưu. Việc thiết kế chuẩn ngay từ đầu giúp quạt đạt được cột áp trung áp (thường từ 300Pa – 800Pa) mà không gây quá tải motor.
-
Cắt phôi bằng Laser Fiber: Vỏ quạt và các chi tiết lá cánh được cắt từ thép tấm hoặc Inox 304 bằng máy Laser CNC hiện đại. Công nghệ này đảm bảo sai số dưới 0.1mm, giúp các mối ghép kín khít và tăng tính thẩm mỹ cho máy thổi khí hướng trục trung áp bền bỉ.
-
Chấn và Lốc vỏ quạt: Vỏ quạt được đưa vào máy lốc tròn chuyên dụng để tạo hình trụ. Các mặt bích được hàn chắc chắn bằng công nghệ hàn Mig/Mag, đảm bảo chịu được rung động mạnh trong quá trình vận hành lâu dài.
-
Sản xuất cánh quạt chuyên dụng: Cánh quạt hướng trục trung áp thường được đúc từ hợp kim nhôm hoặc gia công từ thép cường độ cao. Biên dạng cánh phải đảm bảo độ dày để không bị biến dạng dưới áp lực gió lớn.
-
Cân bằng động kỹ thuật số: Đây là khâu “linh hồn” tại Dobaco. Cánh quạt được đưa lên máy cân bằng động để triệt tiêu các điểm lệch tâm. Bước này giúp quạt chạy êm tuyệt đối, không gây tiếng ồn khó chịu và bảo vệ vòng bi motor khỏi hư hỏng.
-
Lắp ráp motor tiêu chuẩn: Dobaco ưu tiên lắp đặt motor chân đế của các hãng như ABB, Toàn Phát hoặc Siemens với cấp bảo vệ IP55. Motor được gắn trực tiếp hoặc gián tiếp tùy theo yêu cầu về nhiệt độ môi trường của khách hàng.
-
Sơn tĩnh điện và Kiểm tra cuối cùng: Sản phẩm được phủ lớp sơn tĩnh điện cao cấp để chống gỉ sét. Sau đó, quạt được chạy thử 8 tiếng liên tục để kiểm tra dòng điện và nhiệt độ motor trước khi dán tem xuất xưởng.
Câu hỏi thường gặp
1. Quạt hướng trục trung áp bao lâu thì cần bảo dưỡng một lần?
Trong điều kiện bình thường, bạn nên bảo dưỡng 6 tháng/lần. Vệ sinh cánh quạt, kiểm tra vỏ motor. Nếu dùng quạt gián tiếp, cần kiểm tra và căng lại dây curoa sau mỗi 1000 giờ chạy, tra mỡ chịu nhiệt vào vòng bi để tránh kẹt trục.
2. Làm sao biết quạt bị ồn vượt mức cho phép?
Độ ồn nhà xưởng tiêu chuẩn thường dưới 85 dB. Nếu quạt bỗng kêu to, rung lắc mạnh, nguyên nhân thường do vòng bi hết mỡ bị rỗ, hoặc bụi bám dày làm lệch trọng tâm cánh. Bạn cần tắt máy và gọi kỹ thuật kiểm tra ngay.
3. Có thể dùng quạt này để hút trực tiếp mạt cưa, dăm gỗ không?
Hoàn toàn không. Cánh quạt hướng trục mỏng và khe hở hẹp, nếu hút vật cứng như dăm gỗ sẽ gây sứt mẻ cánh, kẹt motor. Để hút bụi hạt lớn, bạn bắt buộc phải dùng quạt ly tâm hút bụi chuyên dụng.
4. Tại sao lắp ống gió dài thì sức gió của quạt lại yếu đi hẳn?
Đó là do tổn thất áp suất tĩnh. Lực cản của thành ống và các góc cua đã triệt tiêu sức đẩy của gió. Để khắc phục, bạn cần nhờ kỹ sư M&E chọn loại quạt có chỉ số cột áp (Pa) cao hơn, đồng thời tăng tiết diện đường ống gió.
5. DOBACO bảo hành sản phẩm trong thời gian bao lâu?
Chúng tôi bảo hành chính hãng từ 12 – 24 tháng tận chân công trình. Nếu có lỗi do nhà sản xuất, đội ngũ kỹ thuật DOBACO sẽ đến trực tiếp sửa chữa hoặc thay thế linh kiện miễn phí, đảm bảo hệ thống của bạn không bị gián đoạn hoạt động.
Nhìn chung, quạt hướng trục trung áp là giải pháp thông gió rất hiệu quả cho các không gian rộng cần lưu lượng gió lớn, chi phí đầu tư hợp lý và lắp đặt linh hoạt. Tuy nhiên, với những hệ thống yêu cầu áp suất tĩnh cao, đường ống phức tạp hoặc có rất nhiều chướng ngại vật trên tuyến gió, bạn nên cân nhắc các dòng quạt áp cao hoặc giải pháp khác phù hợp hơn.
