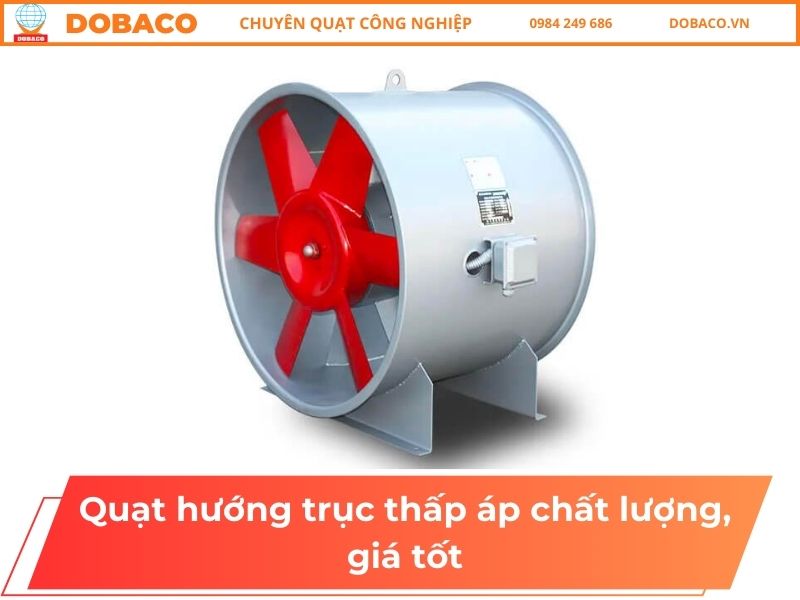

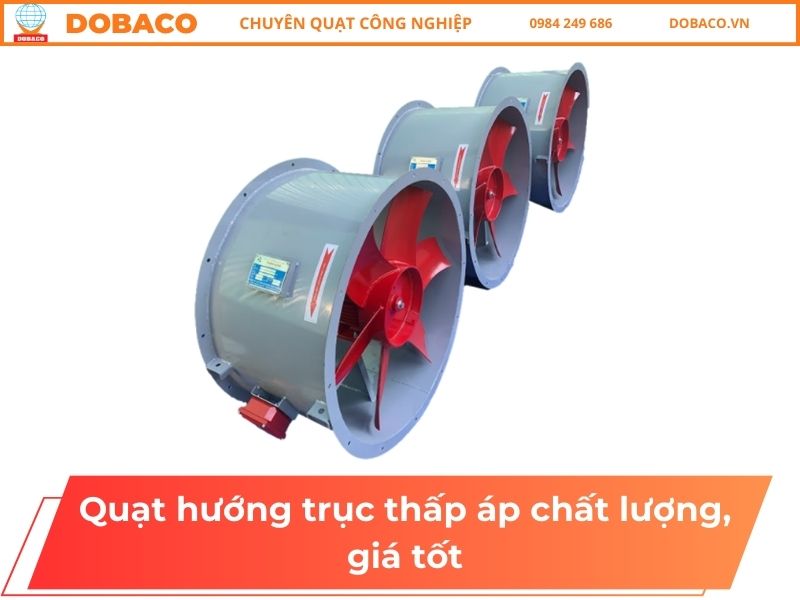

Quạt hướng trục thấp áp chất lượng, giá tốt

Quạt hướng trục áp suất thấp SAD-TNo là dòng quạt truyền động trực tiếp, trong đó motor gắn thẳng với cụm cánh bên trong thân quạt, giúp truyền động hiệu quả và tạo ra lưu lượng gió lớn cùng áp suất ổn định trong dải làm việc thiết kế. Cùng DOBACO tìm hiểu chi tiết trong bài viết.

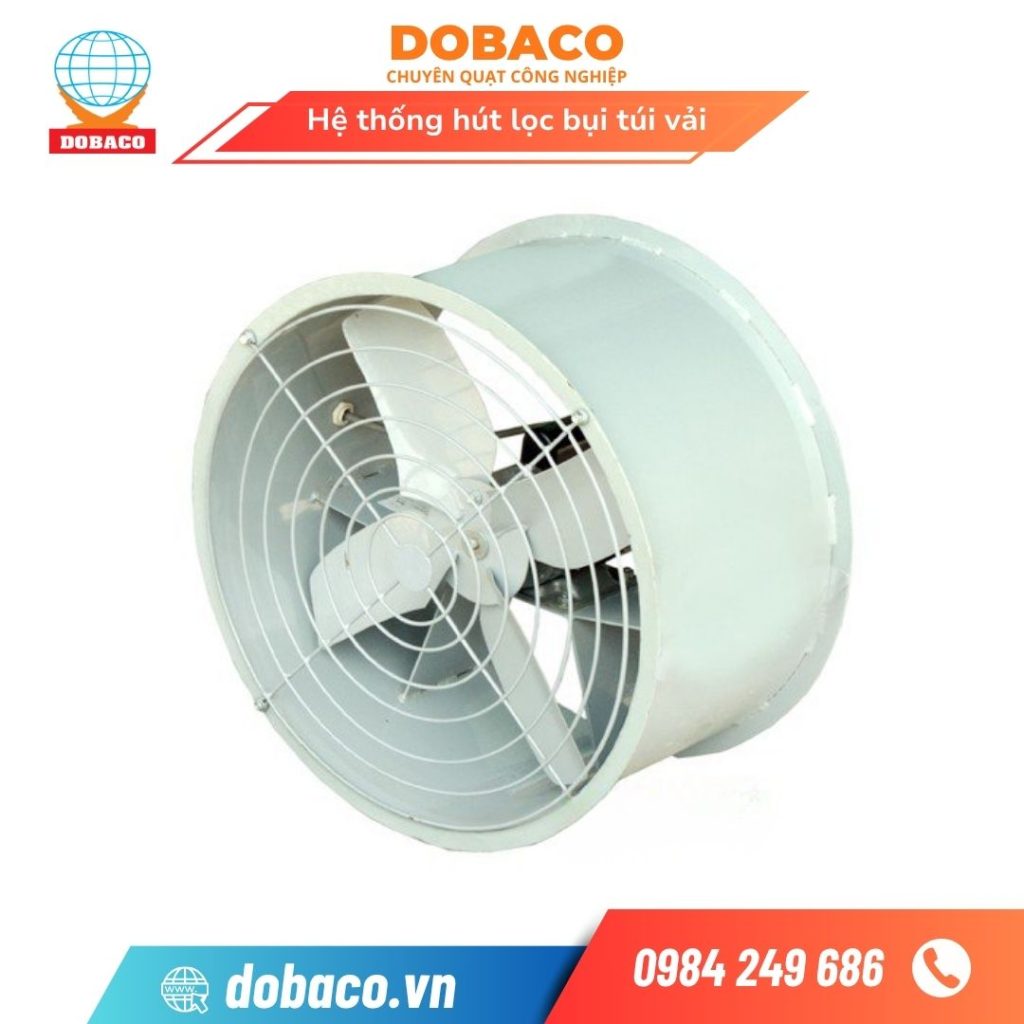

Quạt hướng trục thấp áp là gì

Quạt hướng trục thấp áp là dòng quạt công nghiệp trong đó dòng không khí di chuyển gần như song song với trục quay của cánh quạt. Thiết bị này cho lưu lượng gió rất lớn nhưng áp suất tĩnh thấp (thường < 800 Pa, phổ biến khoảng 300–500 Pa), nên chủ yếu dùng để thông gió, làm mát, cấp khí tươi cho các không gian rộng như nhà xưởng, tầng hầm, kho hàng có diện tích từ vài trăm đến vài nghìn m², giúp đẩy khí nóng, bụi mịn và mùi khó chịu ra ngoài hiệu quả.

Nguyên lý hoạt động

• Dòng khí: Không khí được hút vào và thổi ra gần như theo một trục thẳng, dọc theo trục quạt (tương tự quạt bàn nhưng công suất và lưu lượng lớn hơn nhiều, có thể đạt 3.000–80.000 m³/h tùy model).

• Tạo gió: Động cơ quay cánh quạt, tạo ra chênh lệch áp suất (áp suất thấp ở miệng hút, áp suất cao hơn ở miệng xả), từ đó đẩy không khí liên tục qua quạt.

Đặc điểm

• Lưu lượng gió lớn: Có khả năng di chuyển một lượng không khí rất lớn trong thời gian ngắn, giúp làm thoáng và giảm nhiệt nhanh cho khu vực làm việc.

• Áp suất thấp: Phù hợp với các hệ thống thông gió không yêu cầu đẩy gió đi xa qua nhiều đoạn ống, co cút phức tạp; tốt nhất cho kiểu thông gió trực tiếp hoặc ống gió ngắn.

• Cấu tạo linh hoạt: Có hai dạng truyền động chính: truyền động trực tiếp (động cơ gắn liền cánh quạt, thường dùng cho môi trường sạch, yêu cầu tiết kiệm không gian) và truyền động gián tiếp qua dây curoa (phù hợp môi trường bụi bẩn, nhiệt độ cao, dễ bảo trì, thay đổi tốc độ), với dải công suất thường từ 0,37 kW đến khoảng 15 kW.

Cấu tạo quạt hướng trục thấp áp

Cấu tạo cơ bản của quạt hướng trục thấp áp gồm các bộ phận chính: vỏ quạt, cụm cánh quạt (thường là cánh bản rộng, có độ nghiêng nhất định), động cơ (truyền động trực tiếp hoặc gián tiếp), khung/chân đỡ và miệng hút – miệng thổi. Tất cả phối hợp với nhau để hút không khí dọc theo trục rồi đẩy thẳng ra ngoài, tạo lưu lượng gió lớn, áp suất thấp, rất phù hợp cho mục đích thông gió, làm mát nhà xưởng, kho bãi, tầng hầm,…

Các bộ phận chính

• Vỏ quạt (thân quạt): Thường được chế tạo từ thép SS400, inox hoặc tôn mạ kẽm, độ dày phổ biến khoảng 2–4 mm, có bích hai đầu để liên kết với ống gió, đồng thời định hướng và gom luồng khí đi đúng trục.

• Cánh quạt: Gồm nhiều lá cánh, bản rộng, góc nghiêng có thể cố định hoặc điều chỉnh được để tạo lưu lượng gió lớn và áp suất thấp, giúp quạt chạy êm hơn và giảm rung. Đường kính cánh thường từ 300–1.600 mm tùy model.

• Động cơ: Cung cấp mô-men quay cho cánh quạt, có thể dạng truyền động trực tiếp (motor gắn thẳng vào trục cánh) hoặc truyền động gián tiếp qua dây đai – puly, phù hợp với các dải công suất từ khoảng 0,37 kW đến trên 11 kW.

• Khung chân đế/Giá đỡ: Giúp quạt đứng vững khi đặt sàn hoặc tạo điểm cố định khi lắp treo tường, treo trần; một số mẫu có khung xoay để điều chỉnh hướng thổi.

• Miệng hút và miệng thổi: Là hai đầu khung tròn, một đầu làm nhiệm vụ hút gió vào (vùng áp suất thấp), đầu còn lại đẩy gió ra (vùng áp suất cao hơn), tạo dòng khí lưu thông liên tục qua quạt; có thể gắn thêm lưới bảo vệ hoặc côn hướng dòng.

• Cốt láp truyền/Dây đai curoa (nếu có): Được sử dụng ở các dòng quạt truyền động gián tiếp hoặc công suất lớn, giúp truyền lực từ động cơ đến trục cánh, đồng thời dễ dàng thay đổi tốc độ quay bằng cách thay puly hoặc dây đai.

Ưu điểm, nhược điểm quạt hướng trục thấp áp

Quạt hướng trục thấp áp có ưu điểm nổi bật là lưu lượng không khí rất lớn, tiêu thụ điện năng thấp, chi phí đầu tư phải chăng, lắp đặt đơn giản, vận hành êm (khi được cân bằng chuẩn) cho các không gian diện tích rộng, đặc biệt phù hợp môi trường ít vật cản, đường gió thông thoáng. Hạn chế chủ yếu là áp suất thấp, không phù hợp đẩy gió đi xa qua hệ thống ống phức tạp, dễ bám bụi bẩn và có thể phát sinh tiếng ồn nếu thiết kế, lựa chọn tốc độ không tối ưu.

Ưu điểm:

• Lưu lượng gió rất lớn: Cánh quạt bản rộng, hình dạng khí động học giúp tạo ra lưu lượng gió cao, lý tưởng cho hệ thống thông gió nhà xưởng, kho bãi (nhiều model có thể đạt từ 5.000–60.000 m³/h).

• Tiết kiệm điện năng: Hiệu suất làm việc tương đối cao, nên với cùng công suất mô-tơ, quạt thường tiêu thụ ít điện hơn 5–10% so với một số dòng quạt khác trong cùng điều kiện lưu lượng.

• Giá thành hợp lý: Chi phí mua ban đầu và chi phí vận hành/bảo trì ở mức thấp, phù hợp các dự án cần tối ưu ngân sách.

• Dễ lắp đặt & bảo trì: Kết cấu đơn giản, trọng lượng không quá lớn, dễ di chuyển, treo tường, treo trần hoặc đặt sàn. Việc tháo lắp cánh, vỏ để vệ sinh định kỳ cũng khá nhanh chóng.

• Vận hành êm & ổn định: Khi cánh được cân bằng động bằng máy kỹ thuật số, quạt chạy ổn định, ít rung, độ ồn ở ngưỡng chấp nhận được (thường khoảng 65–75 dB tùy công suất và tốc độ).

• Tính linh hoạt cao: Có thể điều chỉnh góc cánh để thay đổi lưu lượng/áp suất trong một khoảng nhất định, nhiều dòng được thiết kế để dùng trong môi trường có hơi hóa chất, khí nóng hoặc không khí có tính độc hại (kết hợp vật liệu, lớp sơn, hoặc mô-tơ phù hợp).

Nhược điểm:

• Áp suất thấp: Không thích hợp cho hệ thống ống dài, nhiều co cút, van gió… vì không tạo được áp tĩnh đủ lớn để đẩy gió đi xa; thông thường được ưu tiên cho thông gió trực tiếp hoặc ống ngắn.

• Dễ bám bẩn: Bụi, dầu mỡ, hơi ẩm dễ bám lên bề mặt cánh và lưới bảo vệ, nếu không vệ sinh định kỳ có thể làm giảm 5–15% hiệu suất và gây rung ồn hơn.

• Tiếng ồn: Nếu lựa chọn tốc độ quay quá cao, thiết kế cánh chưa tối ưu hoặc lắp đặt sai kỹ thuật, quạt có thể ồn hơn so với quạt ly tâm trong cùng điều kiện làm việc.

• Động cơ dễ nóng hơn (ở dạng truyền động trực tiếp): Với quạt truyền động trực tiếp, mô-tơ thường nằm trong hoặc sát luồng khí, dễ bị ảnh hưởng bởi bụi, hơi nóng, ẩm; nếu môi trường làm việc khắc nghiệt (nhiệt độ trên 40–50°C) mà không chọn đúng cấp cách nhiệt, cấp bảo vệ, tuổi thọ động cơ có thể bị giảm đáng kể.

Các loại quạt hướng trục thấp áp

Các dòng quạt hướng trục thấp áp (low-pressure axial fans) trên thị trường thường được chia nhóm theo cơ chế truyền động (trực tiếp, gián tiếp), theo dạng kết cấu (dạng tròn, dạng vuông, dạng hộp) và theo mục đích sử dụng chuyên biệt (thông gió, hút khói, cấp khí tươi). Điểm chung là lưu lượng gió rất lớn, áp suất tĩnh thấp (thường dưới 800 Pa), được ứng dụng rộng rãi trong thông gió nhà xưởng, tầng hầm, khu để xe, cấp gió tươi cho không gian kín… với nhiều mã sản phẩm như SAD-TNo, APL-1-NoD, AXP-5-NoD đến từ các nhà sản xuất Phương Linh, System Fan, Navis Group, v.v.

Các nhóm phân loại chính

1. Theo cơ chế truyền động:

• Truyền động trực tiếp (Direct Drive): Cánh quạt lắp thẳng vào trục motor, cấu trúc gọn, tổn thất cơ năng thấp, hiệu suất cao, thường dùng cho các dải công suất nhỏ đến trung bình. Ví dụ: dòng SAD-TNo với dải lưu lượng có thể từ vài nghìn đến hơn 40.000 m³/h.

• Truyền động gián tiếp (Belt Drive): Sử dụng dây curoa – puly để truyền lực từ động cơ đến trục cánh, phù hợp với quạt công suất lớn hơn, cần linh hoạt trong việc thay đổi tốc độ quay và lưu lượng/áp suất.

2. Theo kết cấu/hình dạng:

• Dạng tròn (Quạt ống tròn – Round duct fans): Thiết kế thân tròn, dễ lắp đặt trực tiếp trong ống gió, thường gặp trong các hệ thống thông gió đường ống trung bình đến dài.

• Dạng vuông (Square fans): Thân vuông hoặc hình chữ nhật, thường dùng làm quạt gắn tường, gắn mái cho nhà xưởng, nhà kho… Ví dụ: các dòng như SAD-TVNo.

• Dạng hộp (Box fans): Còn gọi là quạt hộp, quạt thông gió mái nhà xưởng, thiết kế dạng hộp kín, lắp trên mái hoặc trong trần kỹ thuật. Ví dụ: SAD-SNo, thích hợp cho các khu vực cần giấu thiết bị, chỉ để lộ miệng hút/thổi.

3. Theo ứng dụng thực tế:

• Thông gió nhà xưởng/tầng hầm: Dùng để cấp khí tươi, hút khí nóng – khí thải trong các không gian rộng, kín. Một số model điển hình: APL-1-NoD, AXP-5-NoD với khả năng vận chuyển không khí lên tới hàng chục nghìn m³/h.

• Hút khói PCCC:
  Là các dòng quạt chịu nhiệt độ cao, thường 250–300°C trong 1–2 giờ, dùng trong hệ thống phòng cháy chữa cháy, hút khói hành lang, hầm để xe. Ví dụ: APL-9-NoD, AXP-7-NoD.

• Cấp gió tươi, hút mùi: Các model chuyên dụng cho cấp gió sạch, hút mùi cho khu vực bếp công nghiệp, khu kỹ thuật, phòng máy… như dòng JPL-A và các series tương đương, thường kết hợp với hệ thống lọc hoặc tiêu âm tùy yêu cầu.

Giá quạt hướng trục thấp áp

Trong năm 2026, mặt bằng giá quạt hướng trục thấp áp khá phong phú, thay đổi theo kiểu dáng (dạng tròn/dạng vuông), đường kính cánh, công suất motor và từng hãng sản xuất. Mức giá tham khảo có thể bắt đầu từ khoảng 600.000 – 900.000 đồng cho các mẫu cỡ nhỏ (chẳng hạn quạt nối ống Nanyoo DPT-100P khoảng 790.000 đồng), lên tới khoảng 1,5 – 3,2 triệu đồng cho quạt thông gió tròn đường kính 400 mm, và thậm chí có thể vượt 10 – 15 triệu đồng đối với các dòng quạt công nghiệp chuyên dụng, chịu nhiệt phục vụ hệ thống PCCC.
