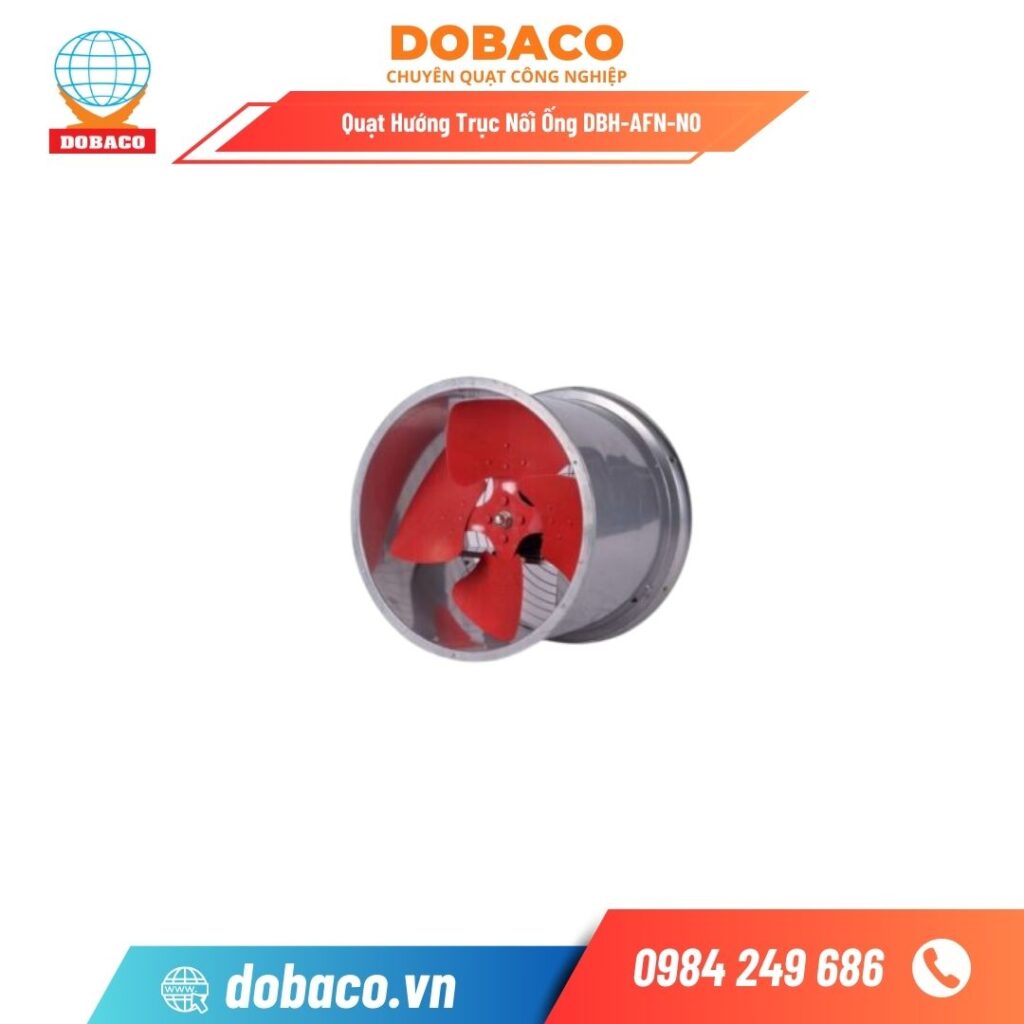

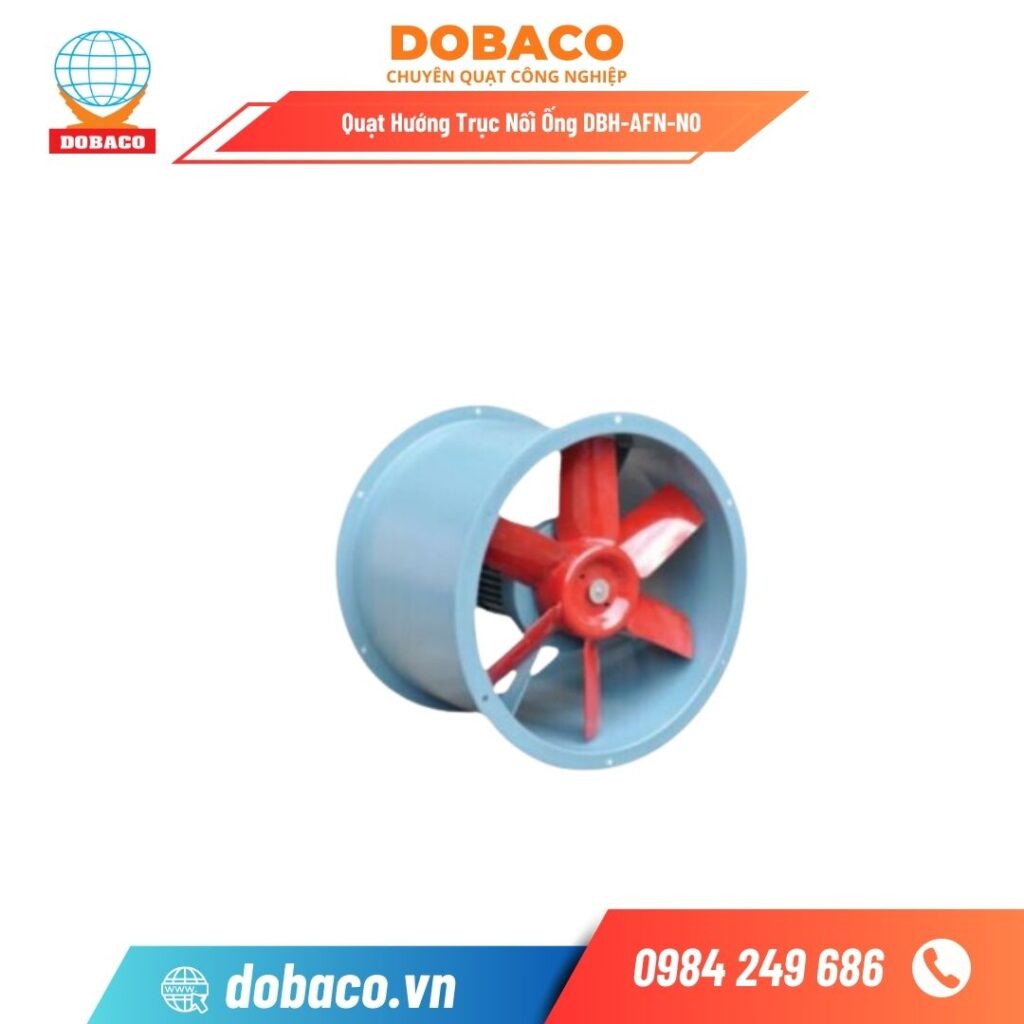

Quạt Hướng Trục Nối Ống DBH-AFN-N0

Quạt hướng trục nối ống gió là giải pháp thông gió – cấp/hút gió hiệu suất cao cho nhà xưởng, kho hàng, bãi đỗ xe, tầng kỹ thuật và phòng máy.Với thiết kế dạng ống tròn liền khối kèm mặt bích tiêu chuẩn, quạt dễ dàng kết nối đường ống gió hiện hữu, tạo lưu lượng lớn – áp suất tĩnh vừa cho các tuyến ống thẳng hoặc ít cút gấp.

Cánh khí động học cân bằng động giúp giảm ồn – tiết kiệm điện, motor 1P/3P bền bỉ, vận hành 24/7, phù hợp các dự án cần thông gió tổng thể, thải nhiệt và cấp gió tươi

Quạt hướng trục nối ống gió là gì?

Quạt hướng trục nối ống gió là dòng quạt công nghiệp chuyên dùng để hút hoặc thổi không khí theo phương song song với trục quay, cho phép dẫn gió đi xa qua hệ thống ống. Thiết bị thường được ứng dụng để loại bỏ khí nóng, khói, mùi và bụi nhẹ trong không gian kín, đồng thời bổ sung khí tươi nhằm cải thiện chất lượng không khí và môi trường làm việc.

Quạt hướng trục nối ống gió là dòng quạt công nghiệp thiết kế chuyên dụng với hai đầu chờ để lắp ống dẫn, có nhiệm vụ hút – thổi không khí theo phương thẳng (song song với trục quay). Nhờ đó, quạt giúp vận chuyển luồng khí mang bụi, khói hoặc mùi ra khỏi các khu vực kín như nhà xưởng, tầng hầm, đồng thời có thể cấp khí tươi vào không gian, góp phần tăng hiệu quả thông gió và tạo môi trường làm việc thoáng sạch hơn.

Gợi ý: Dòng DBH-AFN-N0 (Dobaco) là quạt hướng trục nối ống chuyên dụng, hỗ trợ nhiều đường kính/động cơ và tùy chọn VFD. Nếu bạn cung cấp kích thước ống, lưu lượng–áp yêu cầu và chiều dài tuyến ống, mình sẽ đề xuất model phù hợp kèm báo giá & catalog ngay.

Cấu tạo, nguyên lý hoạt động của quạt hướng trục nối ống gió

Quạt hướng trục nối ống gió gồm motor, cánh quạt khí động học, thân quạt dạng ống trụ và hai đầu mặt bích kết nối ống gió. Khi vận hành, cánh quạt quay tạo chênh lệch áp suất giữa đầu hút và đầu thổi, giúp không khí di chuyển liên tục dọc theo trục quạt. Nguyên lý này cho phép quạt vận chuyển khí hiệu quả qua các tuyến ống thẳng hoặc ít cút gấp.

Bảng giá chi tiết: báo giá quạt hướng trục nối ống gió

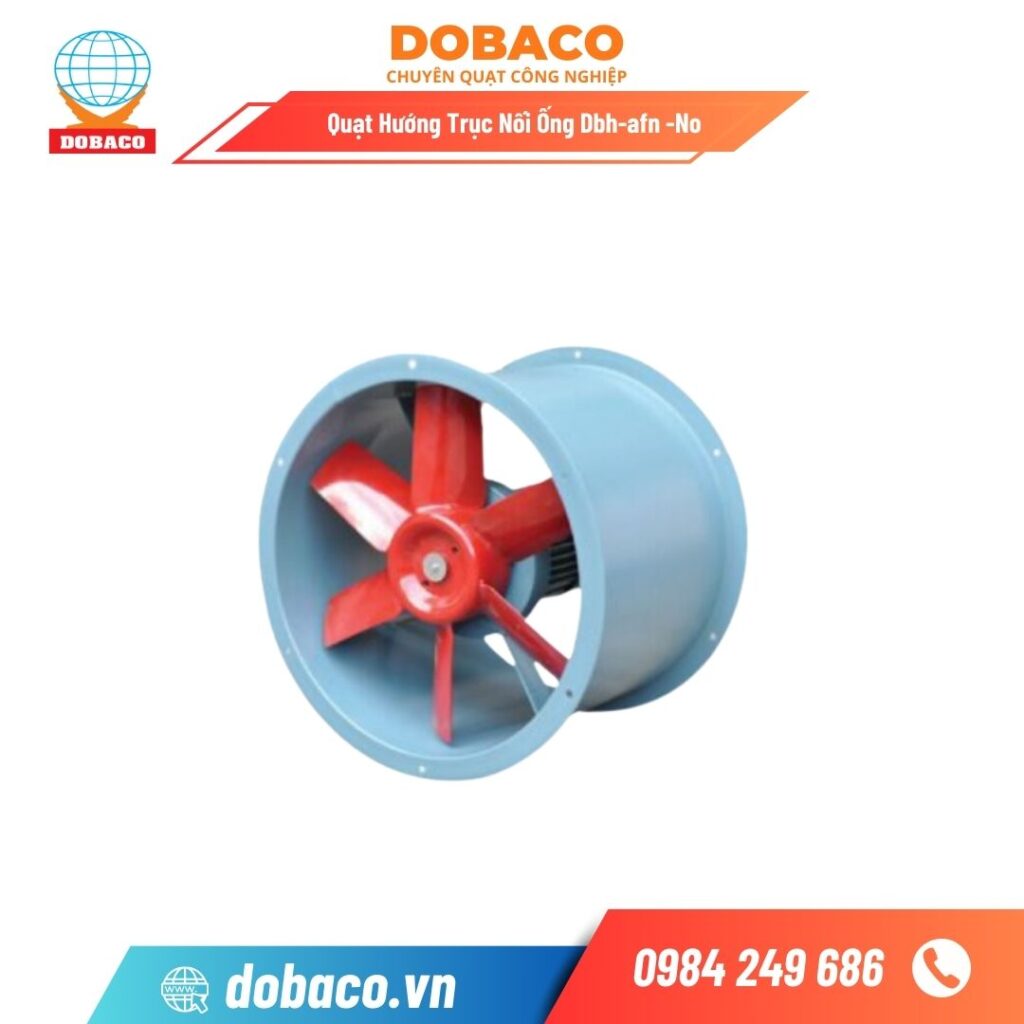

Đặc điểm của quạt hướng trục DBH-AFN -No

Quạt hướng trục DBH-AFN-N0 nổi bật với thiết kế thân ống liền khối, cánh khí động học cân bằng động và truyền động trực tiếp giúp giảm tổn hao năng lượng. Quạt cho lưu lượng lớn, độ ồn thấp, dễ bảo trì và tương thích với nhiều loại hệ thống ống gió. Đây là lựa chọn tối ưu cho các dự án cần hiệu suất ổn định và chi phí vận hành hợp lý.

Quạt hướng trục nối ống gió có những ưu điểm nổi bật sau:

• Dạng ống tròn liền khối: thân thép mạ/sơn tĩnh điện (tùy chọn INOX), hai đầu mặt bích chuẩn dễ nối ống cứng/ống mềm.

• Cánh khí động học cân bằng động: tạo lưu lượng lớn – ồn thấp, giảm xoáy, tiết kiệm điện.

• Truyền động trực tiếp (N0): gọn, ít bảo trì, phù hợp vận hành 24/7.

• Motor 1P/3P: chọn theo tải và nguồn điện; hỗ trợ biến tần (VFD) để điều chỉnh lưu lượng.

• Áp tĩnh vừa: tối ưu cho tuyến ống ngắn–trung bình, ít cút; giữ hiệu suất tốt khi cửa hút/thổi thoáng.

• Kín khít & an toàn: có gioăng bích, lưới bảo vệ, hộp điện đấu nối thuận tiện; tùy chọn đệm chống rung.

• Cánh quạt được thiết kế với góc nghiêng phù hợp nhằm đảm bảo độ ồn do va chạm khi nối ống gió.
• Vật liệu chế tạo: Thép, inox, composite.
• Sản phẩm được sơn tĩnh điện bền màu và cánh quạt cân bằng động chạy êm, ổn định.

Các thông số kỹ thuật và model quạt hướng trục nối ống gió có sẵn tại DOBACO giúp cho quý khách có thể chọn lựa, chúng tôi luôn có nhiều mẫu mã cho quý khách có thể tham khảo trước như tốc độ quay, lượng gió độ ồn trước khi sản xuất để quý khách có thể yên tâm hơn khi lựa chọn sản phẩm phù hợp với nhu cầu.

Xem thêm: Quạt công nghiệp giá bao nhiêu?

Giá quạt hướng trục nối ống gió cập nhật mới nhất

Giá quạt hướng trục nối ống gió phụ thuộc vào đường kính ống, lưu lượng, áp suất, loại motor và vật liệu chế tạo. Các dòng quạt cỡ nhỏ đến trung bình có mức giá phù hợp cho công trình dân dụng và công nghiệp nhẹ, trong khi các model công suất lớn thường được báo giá theo cấu hình dự án. Việc lựa chọn đúng thông số giúp tối ưu chi phí đầu tư và hiệu quả sử dụng lâu dài.

Dưới đây là mặt bằng giá tham khảo cho dòng quạt hướng trục nối ống gió . Lưu ý: giá thực tế phụ thuộc đường kính ống, lưu lượng/áp, motor 1P/3P, vật liệu và phụ kiện (tiêu âm, lưới, đệm rung…).

Bảng giá tham khảo theo cỡ thông dụng

Yếu tố làm giá tăng/giảm

• Đường kính & tốc độ: lớn hơn → motor lớn hơn → giá tăng.

• Áp tĩnh yêu cầu: tuyến ống dài/nhiều cút/thiết bị cản → cần áp cao hơn.

• Động cơ: 1P/3P, cấp bảo vệ IP, cấp cách điện, có/không biến tần (VFD).

• Vật liệu: thân thép sơn (phổ thông), INOX hoặc cánh nhôm/composite (bền hơn, giá cao hơn).

• Phụ kiện: tiêu âm, lưới bảo vệ, gioăng kín, đệm chống rung, hood.

• Dịch vụ dự án: khảo sát, bản vẽ, CO/CQ, lắp đặt, bảo hành mở rộng.

Gợi ý chọn nhanh theo bài toán

• Ống thẳng, ngắn–trung bình, cần lưu lượng lớn → chọn axial nối ống (hiệu quả/chi phí tốt).

• Ống dài, nhiều cút, có lọc/tiêu âm dày → cân nhắc quạt ly tâm nối ống (áp tĩnh cao hơn).

• Luôn chừa đoạn ống thẳng trước–sau quạt (≥2–3D & 1–2D) để đúng lưu lượng.

So Sánh Các Loại Quạt Hướng Trục Nối Ống Gió Cùng Loại

Quạt hướng trục nối ống gió nổi bật với thiết kế thân trụ tròn liền khối, cho phép lắp đặt trực tiếp vào giữa hoặc hai đầu tuyến ống gió. Điểm khác biệt lớn nhất giữa các dòng quạt hướng trục nối ống nằm ở vật liệu cánh (nhôm, thép, composite) và kiểu truyền động. Trong khi dòng trực tiếp ưu tiên sự gọn nhẹ, dòng gián tiếp qua dây curoa lại là cứu cánh cho các môi trường có nhiệt độ cao hoặc hơi ẩm cực lớn.

Việc hiểu rõ các phân khúc quạt hướng trục giúp chủ đầu tư chọn đúng thiết bị cho từng vị trí lắp đặt:

Tiêu chí	Quạt Hướng Trục Thân Tròn (Trực tiếp)	Quạt Hướng Trục Gián Tiếp (Curoa)	Quạt Hướng Trục Cánh Nhôm	Quạt Hướng Trục Inox 304
Vị trí motor	Nằm trong luồng khí	Nằm ngoài luồng khí	Nằm trong luồng khí	Nằm trong/ngoài khí
Ưu điểm	Gọn, lưu lượng cực lớn	Chịu nhiệt, dễ chỉnh tốc	Trọng lượng nhẹ, chạy êm	Chống ăn mòn hóa chất
Độ ồn	Vừa phải	Thấp (Do tốc độ linh hoạt)	Rất thấp	Vừa phải
Khả năng nối ống	Rất tốt (Mặt bích sẵn)	Tốt	Tốt	Rất tốt
Môi trường dùng	Thông gió, cấp khí tươi	Hút khói bếp, khí nóng	Văn phòng, nhà xưởng sạch	Nhà máy hóa chất, thực phẩm

Dòng quạt hướng trục nối ống trực tiếp (Model DBH-AFN-N0) là sản phẩm phổ biến nhất nhờ thiết kế “Inline” (lắp thẳng hàng). Tuy nhiên, khi hệ thống yêu cầu độ yên tĩnh tối đa hoặc cần thay đổi lưu lượng linh hoạt theo mùa, dòng quạt cánh nhôm đúc có góc nghiêng điều chỉnh được hoặc dòng lắp biến tần (VFD) sẽ chiếm ưu thế. Với các tuyến ống có đường kính lớn (trên 800mm), việc sử dụng quạt hướng trục thân dài giúp ổn định dòng xoáy, giảm tổn thất áp suất tĩnh tại các đoạn rẽ nhánh, từ đó tối ưu hóa công suất tiêu thụ điện năng cho toàn bộ tòa nhà.

Cách Chọn Quạt Hướng Trục Nối Ống Gió Phù Hợp

Khi chọn quạt hướng trục nối ống, hai thông số quan trọng nhất cần quan tâm là Đường kính miệng bích và Áp suất tĩnh (Static Pressure). Do quạt hướng trục có áp suất tĩnh thấp hơn quạt ly tâm, bạn cần tính toán kỹ trở lực của đường ống để tránh hiện tượng quạt chạy nhưng không có gió ra ở cuối tuyến.

Trong các tòa nhà, văn phòng hay nhà xưởng có hệ thống trần kỹ thuật phức tạp, quạt hướng trục nối ống gió đóng vai trò là “trạm bơm” khí quan trọng. Để hệ thống vận hành êm ái và không bị sụt áp, Dobaco chia sẻ 7 bước chọn lọc tiêu chuẩn sau:

1. Xác Định Mục Đích Sử Dụng Quạt

Quạt nối ống gió thường được chia làm hai dòng chính tùy theo vị trí lắp đặt:

• Hút khí thải/Hút mùi: Lắp tại điểm đầu hoặc giữa hệ thống để đẩy khí thải từ phòng ra ngoài.

• Cấp khí tươi (Fresh Air): Lấy không khí sạch từ bên ngoài, đẩy qua bộ lọc và đưa vào các phòng chức năng. Tại Dobaco, chúng tôi cung cấp các dòng quạt hướng trục thân dài, tích hợp mặt bích hai đầu để việc kết nối với ống gió tôn kẽm hoặc ống gió mềm trở nên kín khít tuyệt đối.

2. Chọn Quạt Theo Diện Tích & Thể Tích Không Gian

Lưu lượng gió (Q) cần thiết sẽ quyết định kích cỡ của quạt. Công thức tính toán tại Dobaco:

Q = V x ACH

Trong đó:

• V (m3): Thể tích không gian cần thông gió.

• ACH: Tần suất thay đổi không khí (Văn phòng: 10-15 lần/giờ; Khu bếp/nhà hàng: 30-50 lần/giờ). Việc xác định đúng lưu lượng giúp hệ thống ống gió không bị “đói” gió hoặc quá tải, gây ra tiếng rít khó chịu.

3. Lựa Lựa Chọn Đường Kính & Công Suất Quạt

Đây là tiêu chí sống còn khi chọn quạt nối ống:

• Đường kính vỏ: Phải khớp với kích thước ống (ví dụ: D200, D300, D500…). Nếu chọn quạt có đường kính khác ống gió, bạn sẽ phải dùng bộ chuyển (côn thu), gây tăng trở lực và tốn diện tích lắp đặt.

• Cột áp (Pa): Cần tính tổng trở lực của toàn bộ chiều dài ống gió. Dobaco khuyến nghị chọn quạt có cột áp dư ra 15% so với tính toán để bù đắp áp suất thất thoát tại các cửa gió và van tiết lưu.

4. Chọn Vật Liệu Phù Hợp Với Môi Trường Vận Hành

Vật liệu vỏ quạt ảnh hưởng đến độ bền của toàn bộ hệ thống:

• Thép sơn tĩnh điện: Dùng cho hệ thống thông gió dân dụng, văn phòng khô ráo.

• Inox 304: Dobaco khuyên dùng cho các hệ thống nối ống trong môi trường ẩm ướt, phòng sạch thực phẩm hoặc hóa chất để tránh rỉ sét mục ống từ bên trong.

• Nhựa chịu nhiệt: Dành cho các dòng quạt nối ống âm trần cỡ nhỏ (Inline Fan).

5. Kiểu Lắp Đặt Quạt Nối Ống Gió

Quạt hướng trục nối ống có thể lắp đặt ở nhiều vị trí linh hoạt:

• Lắp giấu trần: Tiết kiệm không gian, đảm bảo thẩm mỹ cho công trình.

• Lắp đặt tại trục kỹ thuật: Dễ dàng cho việc bảo trì, bảo dưỡng định kỳ. Dobaco thiết kế các dòng quạt có bệ đỡ đi kèm và khớp nối mềm chịu nhiệt, giúp triệt tiêu rung động từ quạt truyền sang hệ thống đường ống gió tôn.

6. Độ Ồn & Tiêu Thụ Điện Năng

Khi nối ống gió, tiếng ồn có thể truyền đi rất xa dọc theo đường ống. Để khắc phục, quạt Dobaco được cân bằng động kỹ thuật số chuẩn G2.5, vận hành cực kỳ đầm và êm. Chúng tôi cũng tư vấn khách hàng sử dụng thêm các hộp tiêu âm ở hai đầu quạt để đảm bảo không gian làm việc đạt tiêu chuẩn về độ ồn (thường dưới 65dB).

7. Lựa Chọn Đơn Vị Cung Cấp Uy Tín – Tại Sao Là Dobaco?

Mua quạt hướng trục nối ống gió tại Dobaco, bạn sẽ nhận được sự an tâm tuyệt đối:

• Độ chính xác cao: Quạt được sản xuất trên dây chuyền hiện đại, đảm bảo mặt bích khớp nối chuẩn xác từng milimet với ống gió tiêu chuẩn.

• Tư vấn kỹ thuật: Kỹ sư Dobaco hỗ trợ tính toán trở lực đường ống và chọn điểm làm việc (duty point) tối ưu nhất cho quạt.

• Hỗ trợ tận nơi: Cam kết bảo hành nhanh chóng, hỗ trợ hướng dẫn lắp đặt để hệ thống đạt hiệu suất cao nhất.

Quy Trình Sản Xuất & Thi Công Quạt Hướng Trục Nối Ống Tại DOBACO

Quy trình sản xuất quạt hướng trục nối ống tại Dobaco đặc biệt chú trọng vào việc gia công vỏ trụ tròn tuyệt đối và cân bằng động cánh quạt. Do quạt lắp trực tiếp vào ống gió, bất kỳ sự rung lắc nào cũng sẽ lan truyền và gây tiếng ồn cho toàn bộ hệ thống ống dẫn, vì vậy bước kiểm tra độ rung là quan trọng nhất.

Quy trình chi tiết tại nhà máy:

1. Gia Công Vỏ Thân Trụ & Mặt Bích Kết Nối

Vỏ quạt hướng trục nối ống đóng vai trò là “buồng nén” điều hướng dòng khí.

• Cuốn tròn tự động: Thép tấm (thường là thép SS400 hoặc Inox) được đưa vào máy cuốn 3 trục tự động. Quy trình này đảm bảo sai số đường kính dưới 1mm, giúp khe hở giữa đầu cánh quạt và vỏ là nhỏ nhất, hạn chế tối đa tổn thất áp suất ngược.
• Hàn Robot & Mặt bích tiêu chuẩn: Hai đầu thân trụ được hàn mặt bích bằng công nghệ hàn Robot Mig/Mag. Mặt bích được gia công phẳng tuyệt đối và đục lỗ theo tiêu chuẩn kỹ thuật (JIS, ANSI hoặc theo yêu cầu). Điều này đảm bảo khi kết nối với ống gió thông qua bu lông, mối nối sẽ kín khít 100%, không bị tổn thất lưu lượng qua khe hở.
• Xử lý bề mặt: Toàn bộ vỏ quạt được vệ sinh bằng hệ thống phun cát hoặc tẩy axit trước khi sơn tĩnh điện, giúp lớp sơn bám chặt, chống ăn mòn trong môi trường ẩm ướt của tầng hầm hay phòng máy.

2. Chế Tạo Cánh Quạt Tối Ưu Khí Động Học

Cánh quạt là bộ phận quyết định lưu lượng gió và độ ồn của thiết bị.

• Vật liệu đa dạng: Tùy theo yêu cầu, cánh được làm từ nhôm đúc áp lực (nhẹ, êm), thép cường độ cao (bền bỉ) hoặc nhựa Composite (chống ăn mòn).
• Thiết kế biên dạng cánh: Cánh quạt hướng trục Dobaco được thiết kế theo dạng khí động học (Airfoil). Hình dạng này giúp cánh “chẻ” không khí mượt mà, giảm thiểu các vùng xoáy quẩn (turbulence) tại đầu cánh – nguyên nhân chính gây ra tiếng rít gió khó chịu.
• Góc nghiêng tùy chỉnh: Điểm đặc biệt của cánh quạt Dobaco là góc nghiêng lá cánh có thể điều chỉnh được trong quá trình sản xuất. Điều này cho phép kỹ sư thay đổi lưu lượng và áp suất của quạt để khớp chính xác với trở lực riêng biệt của từng tuyến ống khách hàng.

3. Cân Bằng Động Điện Tử & Kiểm Soát Rung Động

Quạt nối ống thường được treo trên cao hoặc lắp trong trần giả, do đó rung động là kẻ thù số một.

• Cân bằng động kỹ thuật số: Toàn bộ cụm cánh sau khi lắp vào trục motor được đưa lên máy cân bằng động đạt chuẩn ISO 1940. Máy sẽ tự động phân tích và chỉ ra các điểm mất cân bằng dù là nhỏ nhất.
• Tiêu chuẩn G2.5: Dobaco hiệu chỉnh để độ rung toàn phần của quạt đạt mức dưới 1.5 mm/s. Với độ cân bằng này, quạt vận hành êm ái tuyệt đối, không gây rung lắc cho hệ thống giá treo và bảo vệ vòng bi motor khỏi tình trạng mỏi cơ học.
• Kiểm tra đồng tâm: Trục quạt được căn chỉnh trùng hoàn toàn với tâm của vỏ trụ, đảm bảo lưu lượng gió thổi ra theo phương thẳng đứng, không bị lệch hướng gây va đập vào thành ống gió.

4. Thi Công Kết Nối & Giải Pháp Chống Rung Truyền Dẫn

Lắp đặt quạt hướng trục vào ống gió đòi hỏi kỹ thuật xử lý khớp nối chuyên nghiệp.

• Sử dụng nối mềm (Canvas): Đội ngũ Dobaco luôn sử dụng khớp nối mềm bằng vải chịu nhiệt hoặc bạt chuyên dụng ở cả hai đầu hút và thổi. Khớp nối này có tác dụng “cô lập” rung động của quạt, không cho lan truyền sang hệ thống ống gió tôn, giúp không gian văn phòng hoặc khu làm việc luôn yên tĩnh.
• Hệ thống treo giảm chấn: Quạt được lắp đặt trên các giá đỡ có kèm lò xo giảm chấn hoặc đệm cao su dày. Giải pháp này giúp triệt tiêu hoàn toàn rung động truyền vào kết cấu trần bê tông của tòa nhà.
• Căn chỉnh đoạn ống thẳng: Để quạt đạt hiệu suất tốt nhất, Dobaco tư vấn thi công đoạn ống thẳng phía trước và phía sau quạt với chiều dài ít nhất bằng 2 đến 3 lần đường kính quạt nhằm ổn định dòng khí trước khi đi vào các đoạn cua vẹo.

5. Kiểm Tra Vận Hành & Đo Kiểm Thông Số Thực Tế

Bước cuối cùng là xác nhận thiết kế đã đi vào thực tế một cách chuẩn xác.

• Đo dòng điện (Ampe): Kỹ sư dùng Ampe kế kìm để kiểm tra dòng điện khởi động và dòng điện chạy tải. Nếu dòng điện vượt ngưỡng định mức, quạt sẽ được điều chỉnh góc cánh hoặc kiểm tra lại trở lực đường ống để tránh cháy motor.
• Đo vận tốc và lưu lượng gió: Sử dụng máy đo gió kỹ thuật số để đo vận tốc tại các điểm khác nhau trên miệng thổi. Tổng hợp dữ liệu để tính toán lưu lượng thực tế (m3/h).
• Kiểm tra độ kín và áp suất: Sử dụng máy đo chênh áp để đảm bảo không có sự sụt áp bất thường tại các điểm nối mặt bích. Chỉ khi mọi thông số đạt sai số dưới 5% so với thiết kế, hệ thống mới được bàn giao cho khách hàng.

Mua quạt hướng trục nối ống gió tại DOBACO

DOBACO là đơn vị sản xuất và cung cấp quạt hướng trục nối ống gió uy tín, đáp ứng đầy đủ tiêu chuẩn kỹ thuật và yêu cầu vận hành công nghiệp. Sản phẩm được sản xuất/lắp ráp tại nhà máy DOBACO, bảo hành chính hãng và hỗ trợ tư vấn kỹ thuật chuyên sâu. Nhờ đó, doanh nghiệp có thể yên tâm về chất lượng, tiến độ và hiệu quả hệ thống thông gió.

Hiện nay, thị trường quạt hướng trục nối ống gió sử dụng trong lĩnh vực công nghiệp được cung cấp bởi khá nhiều đơn vị. Đây vừa là thuận lợi cũng vừa là khó khăn cho khách hàng bởi tìm được một đơn vị cung cấp sản phẩm vừa uy tín, chất lượng, vừa đảm bảo về báo giá quạt hướng trục nối ống gió tốt nhất

Thấu hiểu điều đó, DOBACO không ngừng nỗ lực để mang tới cho khách hàng sự an tâm thông qua những sản phẩm chất lượng, bền bỉ qua thời gian và báo giá quạt hướng trục nối ống gió phù hợp nhất.

Công ty DOBACO là một trong những doanh nghiệp hàng đầu trong lĩnh vực sản xuất và phân phối các loại quạt công nghiệp, hệ thống hút bụi công nghiệp tại Việt Nam với công nghệ sản xuất hiện đại bậc nhất hiện đại.

Chúng tôi cam kết sản phẩm quạt hướng trục nối ống gió được sản xuất / lắp ráp chính hãng tại nhà máy của DOBACO. Toàn bộ sản phẩm đều được bảo hành chính hãng tại nhà máy ít nhất 12 tháng.

Quạt hướng trục nối ống gió và các loại quạt công nghiệp khác đều được chứng nhận xuất xưởng rõ ràng, đầy đủ giấy tờ và là sản phẩm mới 100%. Chúng tôi luôn tự hào vì đã đồng hành cùng khách hàng trong suốt hành trình mang tới một môi trường sống và làm việc trong lành mỗi ngày.

Đội ngũ nhân viên của chúng tôi tư vấn miễn phí, nhiệt tình để quý khách có thể chọn lựa được sản phẩm tốt nhất và phù hợp nhất với nhu cầu của doanh nghiệp mình.

CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC

• MST: 0102373360 | ĐKKD số: 0102373360 cấp ngày 21-09-2007
• VPGD: Số 38 P. Thịnh Liệt, Q. Hoàng Mai, TP. Hà Nội
• Nhà Máy SX: Khu công nghiệp Liên Phương, Thường Tín, Hà Nội
• Tel: 024 6328 1925 | Hotline: 0984 249 686 | Fax: 024 3559 2935
• Zalo: 0984.249.686
• Email: quatdongbac@gmail.com
• Website: dobaco.vn

Câu hỏi thường gặp Quạt hướng trục nối ống gió

Khi nào nên dùng quạt hướng trục nối ống gió?

• Khi cần lưu lượng lớn – áp tĩnh vừa, ống thẳng – ít cút, muốn lắp gọn trong ống để tiết kiệm không gian và chi phí.

DBH-AFN-N0 có điều chỉnh tốc độ được không?

• Có. Dùng biến tần (VFD) cho motor 3 pha để tăng/giảm tốc độ → điều chỉnh lưu lượng và độ ồn theo nhu cầu.

Nên chọn 1 pha hay 3 pha?

• 1P (220V) cho cỡ nhỏ–trung, dễ nguồn điện. 3P (380V) ổn định cho cỡ ≥Ø315–400, phù hợp chạy 24/7 và dùng VFD.

Cách tính nhanh lưu lượng cần thiết?

• Lưu lượng (m³/h) = Thể tích không gian (m³) × số lần thay gió/giờ (ACH). Từ đó chọn đường kính quạt và công suất phù hợp.

Cần bao nhiêu áp tĩnh (Pa)?

• Cộng tổn thất áp của ống thẳng + cút + côn chuyển + lưới/hood + thiết bị (lọc/tiêu âm). Nếu tổng trở lực cao → cân nhắc quạt ly tâm.

Lắp đặt quạt trong ống thế nào cho đúng lưu lượng?

• Giữ đoạn ống thẳng trước quạt ≥ 2–3D và sau quạt ≥ 1–2D (D = đường kính ống), siết kín bích bằng gioăng, kiểm tra chiều quay theo mũi tên.

Làm sao giảm ồn khi vận hành?

• Chọn đường kính lớn chạy chậm, dùng tiêu âm, bố trí ống thẳng – kín – sạch, giảm tốc bằng VFD khi không cần full tải, lắp đệm chống rung.

Nếu bạn đang có nhu cầu tìm mua và báo giá quạt hướng trục nối ống gió chất lượng, uy tín, đừng ngần ngại kết nối qua hotline: 0984.249.686 hoặc website dobaco.vn để được nhân viên DOBACO tư vấn tận tình nhất!

Bạn cũng có thể tham khảo thông số kỹ thuật của một số sản phẩm quạt hướng trục công nghiệp khác dưới đây.

Tìm hiểu thêm về các loại quạt liên quan:

• quạt hướng trục nối ống gió
• quạt hướng trục hút khói
• quạt hướng trục hút mái
• quạt hướng trục hút khói


Model	Ðường kính cánh Diameter	Công suất Power	Tốc độ Speed	Ðiện áp Voltage	Lưu lượng Volume	Áp suất Pressure
	(mm)	( Kw)	(v/ph)	( V )	(m3/h)	(Pa)
DBH – AFN-3	300	0,18	1460	380	600-1200	100-50
		0,25	1460	380	1400-1900	200-120
DBH – AFN-3.5	350	0,25	1460	380	2000 – 2400	120-80
		0,37	1460	380	2500-3500	280-180
DBH – AFN-4	400	0,55	960	380	2300-3000	150-100
		0,75	1460	380	3600-4500	350-250
DBH – AFN-4.5	450	0,55	960	380	3300 – 4300	190 – 130
		1,1	1460	380	4500-6500	440-300
DBH – AFN-5	500	0,75	960	380	4500-5900	240-160
		1,5	1460	380	6300-9000	550-380
DBH – AFN-5.5	550	1,1	960	380	6200-8000	290-200
		2,2	1460	380	9000-11000	400-200
DBH – AFN-6	600	1,5	960	380	9300-1100	380-190
		3	1460	380	1200-14000	600-250
DBH – AFN-7	700	1,5	960	380	9000-12200	260-180
		4	1460	380	13000-16000	470-340
DBH – AFN-8	800	2,2	960	380	16000-18000	350-250
		7.5	1460	380	19000-25000	700-300
DBH – AFN-9	900	4	960	380	17200-26000	480-300
		15	1460	380	27300-34000	780-550
DBH – AFN-10	1000	11	960	380	38300-45000	800-500
		22	1460	380	45000-50000	1000-800
DBH – AFN-11	1100	15	960	380	45000-52000	510-300
		30	1460	380	55000-62000	660-470
DBH – AFN-12	1200	22	960	380	55000-63000	600-250
		37	1460	380	65000-75000	1100-500
DBH – AFN-13	1300	37	960	380	75000-80000	700-300
