Băng tải là giải pháp vận chuyển liên tục giúp tối ưu năng suất và giảm chi phí vận hành trong kho vận, sản xuất và đóng gói. Bài viết này Dobaco sẽ giải thích rõ nguyên lý hoạt động của băng tải, phân tích cấu tạo băng tải theo từng bộ phận (dây băng, puly, con lăn, hệ căng băng, biến tần, cảm biến an toàn…), kèm FAQ các lỗi thường gặp và cách khắc phục. Từ đó, bạn có thể lựa chọn đúng vật liệu băng, công suất động cơ và phương án bảo trì để tăng tuổi thọ hệ thống, hạn chế dừng máy và đảm bảo an toàn.
Nguyên Lý Hoạt Động Của Băng Tải
Nguyên lý làm việc của băng tải dựa trên việc dùng động cơ quay ru-lô (con lăn) chủ động, tạo ma sát với dây băng để kéo băng di chuyển và vận chuyển vật liệu từ điểm A sang điểm B. Ru-lô/bánh đỡ bị động có nhiệm vụ duy trì lực căng và dẫn hướng, giúp băng chạy ổn định, hạn chế lệch.
Quy trình hoạt động chi tiết:
-
Truyền động từ động cơ: Động cơ điện tạo mô-men quay và dẫn động đến ru-lô chủ động thông qua hộp số, dây đai hoặc xích truyền động.
-
Tạo lực ma sát: Khi ru-lô chủ động quay, nó sinh ra lực ma sát với bề mặt dây băng, nhờ đó dây băng chuyển động liên tục.
-
Dây băng dịch chuyển: Sự chuyển dịch của dây băng đưa hàng hoá/vật liệu đặt trên băng đi từ đầu vào tới đầu ra của hệ thống.
-
Điều chỉnh lực căng & dẫn hướng: Các ru-lô/bộ tăng đơ bố trí dọc tuyến băng để tăng lực căng khi băng chùng và chỉnh hướng, đảm bảo băng chạy thẳng, không đảo.
-
Kiểm soát tốc độ: Tốc độ băng có thể điều chỉnh bằng cách thay đổi tốc độ quay động cơ qua bộ biến tần hoặc bảng điều khiển tự động.
Một vài tham số tham khảo (tuỳ cấu hình): tốc độ băng thường khoảng 0,2–1,5 m/s, lực chùng cho phép điều chỉnh khoảng 1–3% chiều dài nhánh băng, công suất động cơ phổ biến 0,37–5,5 kW cho băng tải cỡ nhỏ–trung bình.

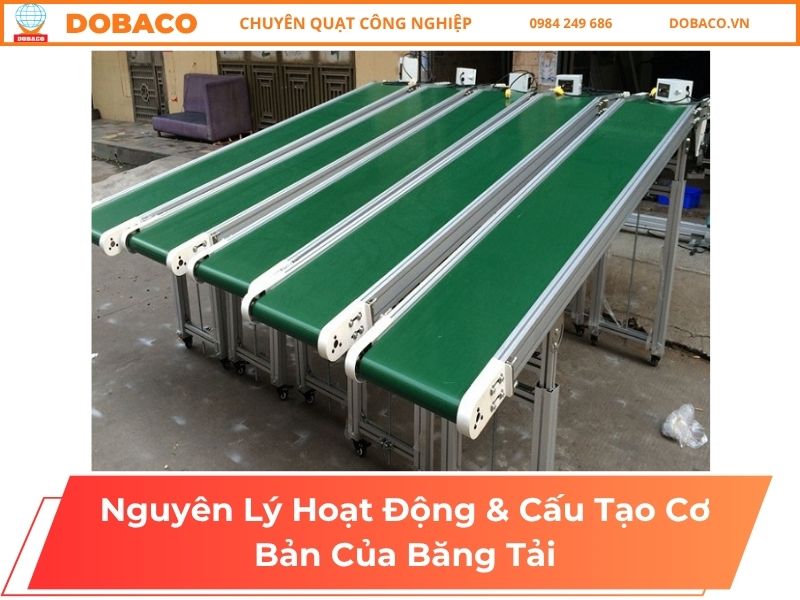

Cấu Tạo Cơ Bản Của Băng Tải
Cấu tạo cơ bản của băng tải gồm: khung băng, dây băng tải hoặc cụm con lăn, động cơ dẫn động, hệ thống điều khiển (biến tần, PLC, cảm biến…), và các rulo hỗ trợ. Động cơ quay rulo kéo để tạo ma sát với dây băng (hoặc truyền lực trực tiếp tới dãy con lăn), nhờ đó hàng hóa di chuyển từ đầu nạp đến đầu xả.
1. Khung băng tải
-
Vật liệu: Nhôm định hình, thép sơn tĩnh điện hoặc inox; chịu lực tốt và chống ăn mòn.
-
Chức năng: Là kết cấu chịu lực chính, cố định và nâng đỡ toàn bộ cụm chi tiết.
-
Gợi ý tham số: chiều rộng khung điển hình 300–800 mm, độ dày tấm 2–4 mm.
2. Dây băng tải hoặc bề mặt con lăn
-
Dây băng tải: Phần tiếp nhận tải và vận chuyển vật liệu; thường bằng PVC, PU, cao su, lưới inox tùy ứng dụng. Độ dày băng phổ biến 2–6 mm.
-
Bề mặt con lăn: Với băng tải con lăn, mặt chạy tạo bởi nhiều con lăn quay nối tiếp, bước con lăn thường 75–150 mm.
3. Động cơ truyền động
-
Chức năng: Cấp công suất cho hệ thống hoạt động.
-
Cấu hình: Thường dùng động cơ giảm tốc (có/không kèm hộp số), điều chỉnh tốc độ bằng biến tần.
-
Tham khảo: công suất thường gặp 0,37–3,7 kW, điện áp 220/380 V.
4. Hệ thống điều khiển
-
Vai trò: Giám sát, điều phối và bảo vệ vận hành băng.
-
Thành phần: Biến tần, PLC (bộ điều khiển logic khả trình), sensor/cảm biến (quang, tiệm cận), timer, và bảng điều khiển tốc độ; có thể bổ sung nút dừng khẩn (E-Stop).
-
Độ chính xác điều tốc: bước điều chỉnh điển hình ±1–2% tốc độ định mức.
5. Các con lăn (rulo)
-
Rulo chủ động: Gắn với động cơ để kéo băng hoặc truyền động cho dãy con lăn.
-
Rulo bị động: Không gắn động cơ; có nhiệm vụ nâng đỡ, dẫn hướng, căng băng, giúp băng chạy ổn định và giảm lệch.
-
Vật liệu: Thép mạ kẽm, nhôm, inox; đường kính thường 50–114 mm, sử dụng bạc đạn bôi trơn kín.
Lưu ý: Tùy tải trọng và môi trường (bụi, ẩm, thực phẩm), có thể bổ sung che chắn, gạt làm sạch băng, hoặc cảm biến lệch băng để tăng độ tin cậy vận hành.
Câu hỏi thường gặp
Câu 1) Băng tải là gì? Dùng để làm gì?
Băng tải là hệ thống vận chuyển liên tục dùng dây băng/puly/con lăn để chuyển hàng rời hoặc kiện. Ứng dụng trong kho vận, thực phẩm, xi măng, khai khoáng, nông sản, đóng gói…
Câu 2) Băng tải hoạt động theo nguyên lý nào?
Động cơ → hộp số → puly chủ động tạo ma sát kéo dây băng chuyển động; con lăn đỡ dẫn hướng; hệ căng băng duy trì lực căng; vật liệu nạp ở phễu vào và dỡ ở đầu ra.
Câu 3) Có những loại băng tải nào phổ biến?
Băng tải cao su, PVC/PU; băng tải con lăn (truyền động/không truyền động); băng tải gân, tường chắn, xương cá; băng tải xích/drag; băng tải nghiêng/đứng; băng tải cong; băng tải gầu (nâng đứng).
Câu 4) Chọn dây băng thế nào cho đúng vật liệu?
-
Thực phẩm/sạch: PVC/PU, bề mặt mịn, kháng dầu mỡ.
-
Mài mòn (đá/than): cao su chịu mòn, lớp bố EP dày hơn.
-
Nhiệt: cao su chịu nhiệt, kiểm tra dải nhiệt liên tục/ngắt quãng.
-
Dốc lớn: băng gân, tường chắn hoặc chuyển giải pháp gầu/xích.
Câu 5) Cách ước tính công suất động cơ băng tải? (tóm tắt)
Cần lưu lượng (Q), chiều dài (L), độ dốc (α), khối lượng riêng, ma sát hệ thống. Tính công suất cơ + tổn thất rồi cộng dự phòng 10–20%. Dùng biến tần để khởi động mềm/điều tốc.
Hiểu đúng nguyên lý và cấu tạo băng tải là nền tảng để thiết kế, lắp đặt và vận hành hiệu quả. Nếu bạn cần gợi ý nhanh về thông số (lưu lượng, chiều dài, độ dốc), vật liệu dây băng theo ngành, hay bộ giải pháp giảm lệch – chống bám dính, Dobaco sẵn sàng tư vấn cấu hình tối ưu và báo giá minh bạch. Hãy chia sẻ nhu cầu vận hành thực tế của bạn (hàng hóa, môi trường, mục tiêu năng suất) để chúng tôi đề xuất phương án an toàn, bền bỉ và tiết kiệm chi phí
