Quạt Hướng Trục Gián Tiếp Chất Lượng,Giá Tại Xưởng 2026

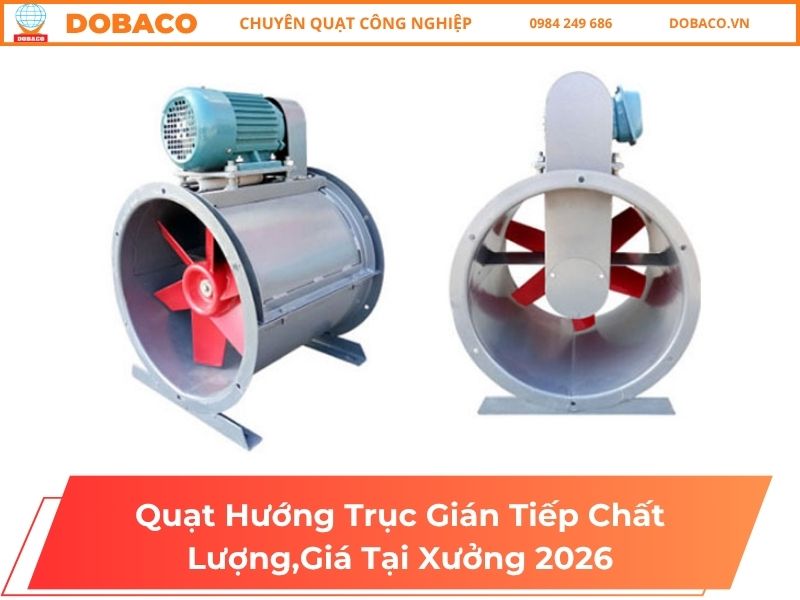

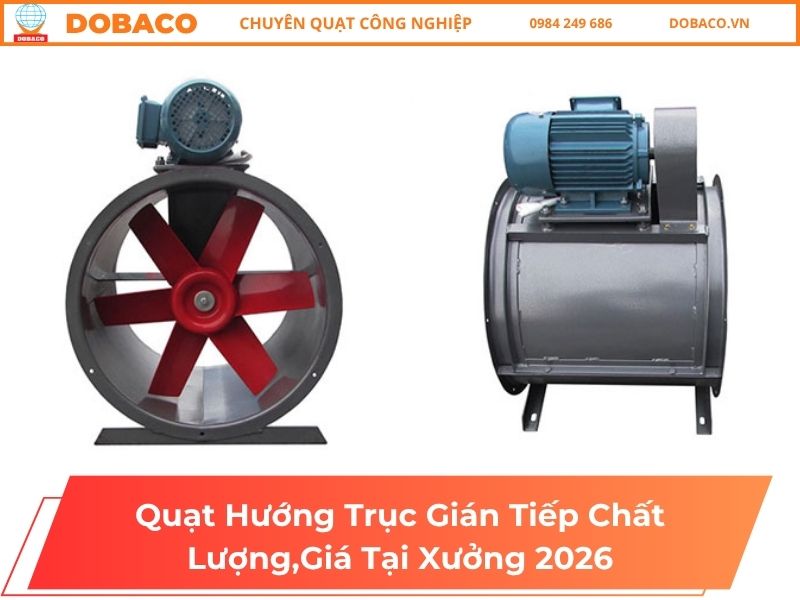

Quạt hướng trục gián tiếp là dòng quạt công nghiệp có motor bố trí tách rời (đặt bên ngoài cụm cánh), truyền động qua dây curoa/puly nên hạn chế motor tiếp xúc trực tiếp với bụi, nhiệt cao hoặc hơi hóa chất. Nhờ vậy quạt vận hành bền hơn, tuổi thọ động cơ có thể tăng thêm khoảng 15–25% (tùy điều kiện làm việc), đồng thời dễ kiểm tra – thay dây curoa khi bảo trì. Thiết bị thường được ứng dụng cho thông gió nhà xưởng, hút khí nóng, hút bụi sơn, hoặc cấp/hút gió cho tầng hầm – hầm kỹ thuật trong công trình. Công ty Dobaco sẵn sàng tư vấn và hỗ trợ bạn trong việc chọn lựa giải pháp thông gió tốt nhất cho không gian của bạn.

Quạt Hướng Trục Gián Tiếp Là Gì?

Cấu Tạo Quạt Hướng Trục Gián Tiếp

Nguyên lý hoạt động của quạt hướng trục gián tiếp

Các Loại Quạt Hướng Trục Gián Tiếp

Dưới đây là cách phân loại thực tế để bạn chọn đúng quạt hướng trục gián tiếp cho bài toán thông gió, hút nhiệt – khói – hơi ẩm trong nhà xưởng/nhà kho/hầm xe.

1) Phân loại theo kết cấu & đường đi của gió

• Quạt ống (tube axial) gián tiếp: Thân ống tròn, lắp nối tiếp ống gió; lưu lượng lớn, áp tĩnh thấp–trung bình. Ứng dụng: thông gió đường ống, cấp/hút gió khu vực.

• Quạt cánh hướng (vane axial) gián tiếp: Có cánh định hướng (stator) sau cánh chính, tăng áp tĩnh; phù hợp đường ống dài hơn.

• Quạt gắn tường (wall axial) gián tiếp: Lắp xuyên tường, có lưới/chớp che mưa; giải pháp hút/thổi trực tiếp cho nhà xưởng, nhà kho.

• Quạt mái (roof axial) gián tiếp: Đặt trên mái, có chụp che mưa – chống ngược gió; chuyên hút khí nóng, khói nhẹ lên mái.

2) Phân loại theo mục đích sử dụng

• Quạt hút khói – chịu nhiệt (smoke exhaust): Vật liệu/ổ bi chịu nhiệt, chụp che đặc thù; chạy an toàn ở nhiệt cao trong thời gian quy định, dùng cho hầm xe, hành lang kỹ thuật.

• Quạt hút mùi/ẩm – bếp, phòng rửa: Kèm lưới chắn dầu mỡ/khay hứng, dễ vệ sinh; motor đặt ngoài luồng khí bẩn nóng.

• Quạt tăng áp cầu thang – hành lang: Tạo áp dương chống xâm nhập khói khi cháy; yêu cầu áp tĩnh cao ổn định.

3) Phân loại theo khả năng đặc biệt

• Quạt chống ăn mòn (FRP/Inox) gián tiếp: Thân FRP hoặc inox cho môi trường ẩm – hóa chất ăn mòn.

• Quạt chống cháy nổ (Ex): Motor/phụ kiện đạt chuẩn an toàn khu vực dễ cháy nổ; dùng cho kho dung môi, sơn, gas.

• Quạt đảo chiều (reversible): Thay đổi hướng gió thuận/ngược, phù hợp hầm, bãi xe cần linh hoạt hướng gió.

• Quạt chỉnh góc cánh (variable pitch): Tinh chỉnh góc cánh để đạt lưu lượng/áp tĩnh mong muốn mà không đổi motor.

4) Phân loại theo truyền động & điều khiển

• Gián tiếp puly–dây đai (chuẩn): Motor đặt ngoài dòng khí, dễ đổi tỉ số puly để chỉnh tốc độ.

• Gián tiếp + biến tần (VFD): Điều khiển tốc độ mượt, tiết kiệm điện, giảm ồn – mài mòn cơ khí.

Bảng so sánh chọn nhanh

Gợi ý: Nếu đường ống rất dài + qua bộ lọc/cyclone tổn thất lớn → cân nhắc quạt ly tâm thay vì hướng trục.

Giá Quạt Hướng Trục Gián Tiếp Hiện Nay

Dưới đây là bảng giá quạt hướng trục gián tiếp (belt-drive) dạng tham khảo (cập nhật 11/2025). Đơn vị: VNĐ.

Giá theo công suất (HP/kW)

Giá theo đường kính cánh (Φ)

Lưu ý quan trọng:

• Giá có thể thay đổi theo vật liệu (thép/inox/FRP), thương hiệu/cấp hiệu suất motor (IE2/IE3), phụ kiện (chớp che mưa, hộp tiêu âm, khung treo), biến tần (VFD), vận chuyển và lắp đặt.
• Bảng trên là giá quạt rời — chưa bao gồm ống gió, tủ điện điều khiển, hay hệ lọc.

Nếu bạn muốn báo giá chính xác theo lưu lượng (m³/h) & áp tĩnh (Pa) và mặt bằng thực tế, gửi thông tin cho DOBACO.

Mình sẽ đề xuất model quạt hướng trục gián tiếp phù hợp và lên báo giá chi tiết trong ngày.

Liên hệ: Mr.Huy – 0984.249.686

Kinh Nghiệm Chọn Mua Quạt Hướng Trục Gián Tiếp

Khi nào nên dùng quạt hướng trục gián tiếp?

• Thông gió tổng/cấp gió tươi cho nhà xưởng, kho, hầm xe (lưu lượng lớn – áp tĩnh thấp đến trung bình).

• Hút nhiệt/khí nóng: motor đặt ngoài dòng khí → bền hơn trong môi trường nóng/ẩm/bụi vừa.

• Ống gió không quá dài, ít thiết bị cản (lưới, chớp, filter mỏng). Nếu ống rất dài + qua lọc tổn thất lớn → cân nhắc quạt ly tâm.

7 bước chọn đúng thông số (chuẩn thực tế)

1. Xác định mục tiêu: thông gió tổng, hút nhiệt, tăng áp, khử mùi/ẩm…

2. Tính lưu lượng (m³/h):

   • Theo đổi gió: Lưu lượng = Thể tích (m³) × Số lần đổi gió/giờ (ACH)

   • Hoặc theo diện tích: Lưu lượng ≈ Diện tích (m²) × 10–20 (m³/h·m²) tùy mức thông gió mong muốn.

3. Ước áp tĩnh (Pa): cộng tổn thất ống thẳng + co cút + chớp/lưới + van + filter. Thêm 10–20% dự phòng cho bẩn/hao mòn.

4. Chọn đường đặc tính quạt: yêu cầu điểm làm việc (Q, Pa) nằm trong vùng hiệu suất cao của nhà sản xuất (không chọn sát mép trái/phải).

5. Độ ồn & vận tốc ống: mục tiêu dB(A) theo khu làm việc; giữ vận tốc ống vừa phải để giảm ồn và tổn thất.

6. Motor & điện: ưu tiên IE2/IE3, IP55, 3P-380V; dự trữ công suất hợp lý, cân nhắc VFD để chỉnh tốc độ/tiết kiệm điện.

7. Điều kiện môi trường: nhiệt độ/ẩm/ăn mòn → chọn thép sơn / inox / FRP, bạc đạn & sơn phủ phù hợp; khu nguy hiểm xem xét Ex.

Tiêu chí kỹ thuật quan trọng (bảng gợi ý)

Vật liệu & môi trường

• Thép sơn tĩnh điện: kinh tế, phổ thông.

• Inox: ẩm/ăn mòn nhẹ, thực phẩm.

• FRP: môi trường hoá chất ăn mòn.

• Chịu nhiệt/khói: chọn bạc đạn/vật liệu chịu nhiệt, thời gian vận hành theo tiêu chuẩn; xem xét tăng áp cầu thang/hành lang nếu cần.

Lắp đặt đúng kỹ thuật (checklist ngắn)

• Đoạn ống thẳng trước miệng hút ≥1–2D (D: đường kính ống) để giảm xoáy; tránh gắn co ngay sát miệng.

• Khớp nối mềm + đế cao su giảm chấn để cắt rung.

• Căn chỉnh puly đồng tâm, căng đai đúng lực, che chắn an toàn.

• Xoay hướng gió/miệng chớp hợp lý, tránh tái tuần hoàn khí bẩn.

• Đo dòng – rung – ồn sau lắp đặt để chốt điểm làm việc.

Khi nào nên chọn quạt ly tâm thay vì hướng trục?

• Đường ống rất dài, nhiều co cút.

• Qua bộ lọc/cyclone tổn thất lớn.

• Cần áp tĩnh cao để “kéo” bụi/khói đi xa ổn định.

Chi phí & phạm vi giá (tham khảo nhanh)

• Quạt rời (belt-drive) thường chưa gồm: chớp che mưa, lưới bảo vệ, hộp tiêu âm, khung treo, VFD, ống gió & lắp đặt.

• Tổng chi phí dự án = Quạt + Phụ kiện + Điện điều khiển + Vận chuyển/lắp đặt + Bảo trì ban đầu. Ưu tiên TCO (chi phí vòng đời), không chỉ giá mua.

Mẫu form gửi nhà cung cấp để được tư vấn chuẩn

• Mục tiêu: thông gió tổng / hút nhiệt / hút khói / kháng ăn mòn

• Khu vực: dài × rộng × cao; thể tích (m³)

• Số điểm hút/miệng gió, đường kính ống, chiều dài ống, số co cút

• Thiết bị cản: lưới/chớp/van/filter (nếu có)

• Yêu cầu lưu lượng (m³/h) (nếu có), độ ồn mục tiêu, nguồn điện

• Môi trường: nhiệt độ max, ẩm, hoá chất, nguy cơ cháy nổ (nếu có)

• Ưu tiên: vật liệu (thép/inox/FRP), sơn phủ, VFD hay puly cố định

Nhận cấu hình & báo giá nhanh

Gửi mặt bằng + chiều dài ống + mục tiêu lưu lượng/áp tĩnh cho DOBACO. Kỹ sư sẽ chọn quạt hướng trục gián tiếp đúng điểm làm việc, đề xuất vật liệu/phụ kiện tối ưu và báo giá chi tiết trong ngày.

Xem thêm: Quạt ly tâm

Xem thêm: Quạt hướng trục

Lưu Ý Khi Sử Dụng Quạt Hướng Trục Gián Tiếp

Việc sử dụng quạt đòi hỏi sự quan tâm đến các yếu tố bảo quản và sử dụng để đảm bảo rằng sản phẩm luôn hoạt động hiệu quả và bền bỉ.

Một số lưu ý quan trọng

• Bảo Trì Định Kỳ: Thực hiện bảo trì định kỳ cho quạt hướng trục gián tiếp. Vệ sinh cánh quạt và vỏ bảo vệ để loại bỏ bụi bẩn, đảm bảo luồng không khí thông thoáng và hiệu suất thông gió tốt.
• Kiểm Tra Động Cơ: Định kỳ kiểm tra động cơ của quạt. Đảm bảo rằng động cơ hoạt động ổn định và không có hiện tượng quá nhiệt.
• Không Đặt Trong Môi Trường Ẩm Ướt: Tránh đặt quạt trong môi trường ẩm ướt hoặc nơi có nhiều dầu mỡ. Điều này có thể gây hỏng hóc và giảm tuổi thọ của sản phẩm.
• Sử Dụng Theo Hướng Dẫn: Luôn tuân theo hướng dẫn sử dụng và lắp đặt của nhà sản xuất. Điều này đảm bảo rằng quạt hoạt động đúng cách và an toàn.
• Tránh Tự Sửa Chữa: Khi gặp sự cố, nên tìm đến dịch vụ sửa chữa chuyên nghiệp thay vì tự sửa chữa. Tự sửa chữa có thể gây hỏng hóc nghiêm trọng hoặc gây nguy hiểm.
• Điều Khiển Tốc Độ Đúng Cách: Nếu quạt hướng trục gián tiếp có tích hợp hệ thống điều khiển tốc độ, hãy điều chỉnh nó theo hướng dẫn. Sử dụng tốc độ thích hợp cho nhu cầu thông gió của không gian.
• Bảo Quản Đúng Cách: Khi không sử dụng, bảo quản quạt ở nơi khô ráo và thoáng mát. Tránh tiếp xúc trực tiếp với ánh nắng mặt trời.

Quy trình sản xuất, thi công quạt hướng trục gián tiếp tại DOBACO

Dưới đây là quy trình sản xuất & thi công quạt hướng trục gián tiếp (truyền động dây curoa–puly/khớp nối) theo cách DOBACO đang mô tả/triển khai trên hệ thống tài liệu & hướng dẫn của họ: thiết kế theo yêu cầu – kiểm soát chất lượng – lắp đặt/kiểm tra tại công trình.

1) Quy trình sản xuất quạt hướng trục gián tiếp tại DOBACO

1. Tiếp nhận yêu cầu & chốt thông số

• Chốt Q–ΔP (lưu lượng m³/h & cột áp Pa), môi trường làm việc (nóng/bụi/hóa chất), tuyến ống – vị trí lắp.

• DOBACO nêu rõ họ sản xuất theo yêu cầu (trực tiếp/gián tiếp, vane-axial, chịu nhiệt PCCC…).

2. Thiết kế kỹ thuật – chọn cấu hình gián tiếp

• Chọn kiểu belt-drive/khớp nối, motor cách ly khỏi nhiệt/bụi/hơi hóa chất, dễ đổi tốc độ bằng puly (đúng “đặc trưng” quạt gián tiếp).

• Tối ưu lưu lượng/áp suất – độ ồn – tiêu thụ điện theo bài toán thực tế.

3. Gia công chế tạo

• Gia công thân/vỏ, cánh, trục – gối đỡ, bệ motor, puly – dây curoa và che chắn an toàn (DOBACO cũng lưu ý phần bảo trì dây đai & che chắn).

4. Lắp ráp – kiểm soát chất lượng – chạy thử

• DOBACO nhấn mạnh quy trình sản xuất chuyên nghiệp và kiểm soát/kiểm tra chặt chẽ để đảm bảo hiệu suất & độ bền.

• Thực tế với quạt công nghiệp, bước quan trọng là cân bằng động để quạt “chạy êm – ổn định”; DOBACO cũng thể hiện tiêu chí này trong thông tin sản phẩm.

• Nếu cần (đặc biệt khi rung/ồn), DOBACO có dịch vụ cân bằng động tại xưởng hoặc tại hiện trường, kèm báo cáo theo ISO 1940/1 (G2.5/G6.3 tùy yêu cầu) và quy trình đo–bù–chạy kiểm.

2) Quy trình thi công/lắp đặt tại công trình (DOBACO)

DOBACO có hướng dẫn lắp đặt quạt hướng trục theo các bước tổng quát:

1. Chuẩn bị trước lắp đặt (kiểm đủ phụ kiện/dụng cụ/tài liệu)

2. Chọn vị trí lắp tối ưu (luồng khí, khoảng cách an toàn, vị trí nguồn điện)

3. Cố định quạt chắc chắn (đảm bảo vận hành ổn định, hạn chế rung lắc)

4. Kết nối điện đúng kỹ thuật và an toàn

5. Kiểm tra – điều chỉnh khi vận hành thử

Lưu ý riêng cho hệ quạt gián tiếp (dây curoa–puly):

• Kiểm tra độ đồng trục puly, độ căng dây, lắp lồng che puly–dây trước khi chạy tải.

• Lắp trên kết cấu kiên cố, nguồn điện ổn định (DOBACO nêu 1 pha 220V / 3 pha 380V tùy loại).

• Tuyến ống nên đơn giản, hạn chế ngoằn ngoèo, đảm bảo an toàn lưới bảo vệ.

3) Nghiệm thu & bàn giao

• Chạy thử, ghi nhận độ rung/ồn – dòng điện – độ ổn định, tinh chỉnh nếu cần.

• Khi rung tăng, có thể xử lý theo quy trình cân bằng động (đo–phân tích–bù–chạy kiểm) mà DOBACO mô tả

Tại Sao Chọn Mua Quạt hướng Trục Gián Tiếp Của Dobaco

Với nhu cầu thông gió nhà xưởng lưu lượng lớn – áp tĩnh thấp đến trung bình, quạt hướng trục gián tiếp (belt-drive) của DOBACO là lựa chọn tối ưu nhờ motor đặt ngoài luồng khí nóng/ẩm/bụi, điều chỉnh tốc độ linh hoạt và vận hành êm bền.

1) Hiệu quả & linh hoạt đúng bài toán

• Motor ngoài dòng khí → bền hơn trong môi trường nóng/ẩm/bụi.

• Gián tiếp puly–đai + tùy chọn VFD → dễ tinh chỉnh lưu lượng/áp tĩnh theo từng ca làm việc.

• Có lựa chọn tube axial / vane axial để đạt áp tĩnh cao hơn khi ống dài hơn.

2) Thiết kế cho công nghiệp nặng

• Cánh tối ưu khí động học, cân bằng động hạn chế rung ồn.

• Vỏ thép sơn tĩnh điện/inox/FRP (tùy môi trường), gối đỡ & bạc đạn công nghiệp, IP & IE motor theo yêu cầu.

• Tùy chọn chớp che mưa, lưới bảo vệ, hộp tiêu âm, chân giảm chấn.

3) Tối ưu chi phí vòng đời (TCO)

• Chạy đúng điểm làm việc giúp tiết kiệm điện đáng kể.

• Cấu trúc gián tiếp dễ bảo trì (thay đai, căn puly nhanh), phụ tùng sẵn → giảm downtime.

4) Tư vấn kỹ thuật sát thực tế

• Khảo sát hiện trường – tính lưu lượng (m³/h) & áp tĩnh (Pa) – chọn model theo đường đặc tính quạt.

• Hỗ trợ bố trí ống gió, giảm ồn–rung, hướng xả hợp lý để không tái tuần hoàn khí bẩn.

5) Lắp đặt – bảo hành minh bạch

• Lắp đặt chuẩn kỹ thuật, nghiệm thu thông số dòng – rung – ồn.

• Bảo hành rõ ràng, hướng dẫn vận hành/bảo trì định kỳ, hỗ trợ sau bán hàng nhanh.

Gửi cho DOBACO: kích thước không gian (D×R×C), chiều dài ống & số co cút, mục tiêu lưu lượng/áp tĩnh, điều kiện môi trường (nhiệt/ẩm/hóa chất).

Kỹ sư sẽ đề xuất quạt hướng trục gián tiếp DOBACO phù hợp và báo giá chi tiết trong ngày.

CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC

MST: 0102373360 | ĐKKD số: 0102373360 cấp ngày 21-09-2007

VPGD: Số 38 P.Thịnh Liệt, Q.Hoàng Mai, TP.Hà Nội

Nhà Máy SX: Khu công nghiệp Liên Phương, Thường Tín, Hà Nội

Tel: 024 6328 1925 | Hotline: 0984 249 686 | Fax: 024 3559 2935

Zalo: 0984.249.686

Email: quatdongbac@gmail.com

Website: dobaco.vn

Xem thêm quạt hướng trục liên quan: quạt hướng trục trực tiếp

Câu Hỏi Thường Gặp

Quạt hướng trục gián tiếp hoạt động như thế nào?

• Quạt tạo dòng không khí thông qua cánh quạt và hướng trục bằng cách sử dụng động cơ để quay cánh quạt. Điều này tạo luồng không khí mạnh mẽ và hiệu quả.

Ưu điểm của quạt hướng trục gián tiếp so với quạt trực tiếp là gì?

• Quạt hoạt động êm ái hơn do không tiếp xúc trực tiếp giữa cánh quạt và không khí. Nó cũng cung cấp hiệu suất thông gió cao hơn và tiết kiệm năng lượng.

Quạt hướng trục gián tiếp phù hợp cho loại không gian nào?

• Quạt phù hợp cho cả không gian công nghiệp như nhà xưởng và không gian dân dụng như phòng ngủ, phòng khách.

Làm thế nào để bảo trì và vệ sinh quạt hướng trục gián tiếp?

• Định kỳ làm sạch cánh quạt và vỏ bảo vệ để loại bỏ bụi. Kiểm tra động cơ để đảm bảo hoạt động ổn định.

Cách chọn kích thước quạt hướng trục gián tiếp phù hợp?

• Xác định kích thước không gian cần thông gió và mức lưu lượng không khí cần. Cân nhắc số người sử dụng và hoạt động trong không gian để chọn kích thước phù hợp.

Dobaco có đội ngũ chuyên nghiệp trong lĩnh vực thông gió và cung cấp quạt công nghiệp chất lượng. Với nhiều năm kinh nghiệm, chúng tôi cam kết mang đến cho bạn những sản phẩm có hiệu suất cao, tiết kiệm năng lượng và tuổi thọ dài.

Chúng tôi luôn lắng nghe và tư vấn theo nhu cầu cụ thể của từng khách hàng để đảm bảo bạn chọn được giải pháp thông gió phù hợp nhất cho không gian của mình.

Liên hệ: Mr.Huy – 0984 249 686

Hãy liên hệ với chúng tôi ngay hôm nay để biết thêm về các dòng sản phẩm quạt hướng trục gián tiếp và nhận được sự tư vấn chuyên nghiệp nhất.
