Lọc bụi tĩnh điện là gì? Lọc bụi tĩnh điện là một trong những giải pháp xử lý khí thải hiện đại, được sử dụng rộng rãi trong các nhà máy xi măng, nhiệt điện, luyện kim, lò hơi công nghiệp… Nhờ ứng dụng nguyên lý trường tĩnh điện, thiết bị có thể thu hồi được cả những hạt bụi siêu mịn với hiệu suất cao, giúp doanh nghiệp vừa đáp ứng quy chuẩn môi trường, vừa giảm thất thoát nguyên liệu. Trong bài viết này, Dobaco sẽ giúp tìm hiểu chi tiết lọc bụi tĩnh điện là gì, cấu tạo và nguyên lý hoạt động, ưu – nhược điểm, các ứng dụng thực tế cũng như những loại thiết bị lọc bụi tĩnh điện phổ biến trên thị trường. Qua đó, bạn có thể dễ dàng lựa chọn được giải pháp phù hợp cho hệ thống xử lý khí thải của mình.
Lọc bụi tĩnh điện là gì
Lọc bụi tĩnh điện là một dạng hệ thống xử lý không khí dựa trên hiện tượng ion hóa và lực hút tĩnh điện để tách hạt bụi ra khỏi dòng khí. Khi không khí ô nhiễm đi qua vùng có điện trường cường độ cao (thường lên tới vài chục kV), các hạt bụi nhỏ li ti sẽ bị ion hóa và mang điện tích. Sau đó, những hạt bụi đã nhiễm điện này bị hút và bám chặt lên bề mặt các bản cực/ tấm thu bụi mang điện tích trái dấu bố trí trong buồng lọc, nhờ đó lượng bụi trong không khí được giảm đáng kể, hiệu suất có thể đạt từ khoảng 90–99% tùy thiết kế hệ thống.

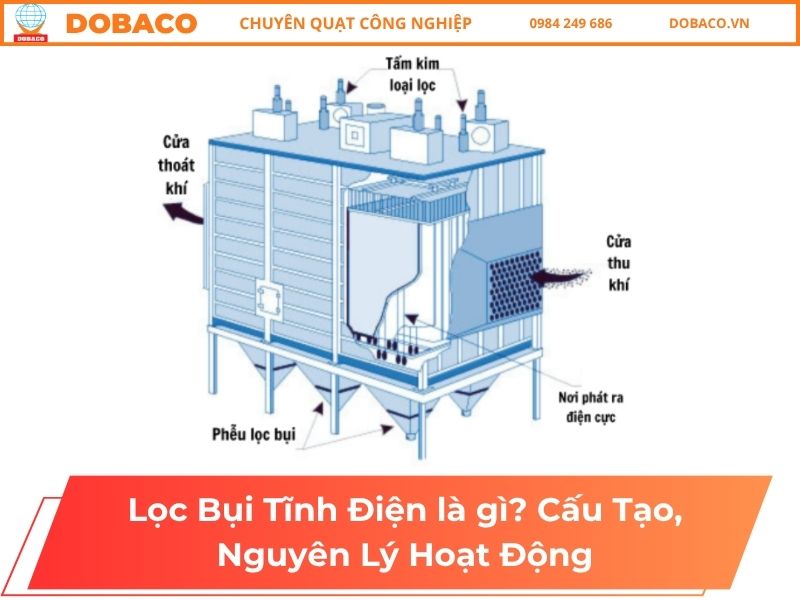

Cấu tạo và nguyên ly hoạt động của lọc bụi tĩnh điện
Lọc bụi tĩnh điện được cấu tạo từ vỏ buồng lọc dạng hình hộp chữ nhật hoặc hình trụ, hệ thống điện cực (gồm các tấm cực dương và dây thép gai cực âm) cùng cơ cấu rũ bụi tự động. Thiết bị làm việc dựa trên nguyên lý ion hóa hạt bụi trong điện trường cao áp; các hạt bụi sau khi mang điện tích âm sẽ bị hút và bám lên bề mặt tấm điện cực dương. Định kỳ, lớp bụi này được rũ xuống phễu chứa bằng hệ thống cơ khí, giúp duy trì hiệu suất lọc có thể đạt tới khoảng 95–99% với hạt bụi mịn.
Cấu tạo
Thân buồng lọc: Là vỏ thép dạng hộp chữ nhật hoặc trụ tròn, được thiết kế kín, bên ngoài có cửa nạp khí bẩn và cửa thoát khí sạch. Bên trong bố trí hệ thống khung đỡ và các điện cực theo từng buồng lọc, đảm bảo dòng khí phân bố đều (thường tốc độ khí trong buồng khoảng 0,5–2 m/s).
Hệ thống điện cực:
-
Điện cực âm: Gồm các dây thép gai hoặc dây cáp chuyên dụng, được cấp điện áp cao âm (khoảng 30–70 kV), tạo ra hiện tượng phóng điện corona để ion hóa các hạt bụi trong luồng khí.
-
Điện cực dương: Là các tấm kim loại phẳng hoặc dạng sóng, mang điện tích dương, có nhiệm vụ “thu gom” và giữ lại các hạt bụi đã được ion hóa, tạo thành lớp bụi bám trên bề mặt tấm.
Động cơ và cơ cấu rũ bụi: Bao gồm búa gõ, cơ cấu rung hoặc xi-lanh tác động, lắp trên đỉnh hoặc bên hông buồng lọc. Hệ thống này hoạt động theo chu kỳ (ví dụ 10–30 phút/lần tùy tải bụi) để làm bong lớp bụi khỏi bề mặt điện cực.
Hệ thống dẫn khí: Gồm quạt hút, bộ phận phân phối khí vào buồng lọc và đường ống dẫn khí sạch ra môi trường hoặc sang công đoạn xử lý tiếp theo. Quạt thường được tính toán để đảm bảo lưu lượng và áp suất ổn định theo thiết kế.
Bộ điều khiển: Tủ điện điều khiển toàn bộ hoạt động của thiết bị: cấp điện áp cao cho điện cực, cài đặt thời gian và chu kỳ rũ bụi, bảo vệ quá tải – quá áp, hiển thị cảnh báo sự cố… Một số hệ thống hiện đại còn có màn hình HMI hiển thị thông số vận hành.
Nguyên lý hoạt động
1. Hút khí và tạo điện trường: Quạt hút đưa dòng khí chứa bụi từ dây chuyền sản xuất hoặc ống hút vào buồng lọc. Dòng khí đi qua vùng điện trường mạnh hình thành giữa điện cực âm và điện cực dương.
2. Ion hóa hạt bụi: Khi đi qua vùng phóng điện corona, các hạt bụi có kích thước khác nhau (từ vài µm đến vài chục µm) sẽ bị ion hóa, mang điện tích âm. Lúc này, bụi chuyển từ trạng thái “trung hòa” sang trạng thái “mang điện”.
3. Hút và bám dính bụi: Dưới tác dụng của lực hút tĩnh điện giữa hai điện cực trái dấu, các hạt bụi tích điện âm di chuyển và bám chặt lên bề mặt các tấm điện cực dương, không còn trôi theo dòng khí nữa. Không khí sau khi đi qua vùng này đã được loại bỏ phần lớn bụi và trở nên sạch hơn.
4. Rũ bụi khỏi tấm điện cực: Sau một khoảng thời gian được cài đặt sẵn, hệ thống rũ bụi hoạt động: búa gõ vào khung điện cực hoặc cơ cấu rung làm toàn bộ lớp bụi bám dày trên tấm điện cực bị bong ra, rơi xuống phía dưới buồng lọc. Quá trình này giúp giữ ổn định điện trở lớp bụi và hiệu suất lọc theo thời gian.
5. Thu hồi và xả bụi: Lượng bụi rơi xuống phễu chứa ở đáy buồng lọc, sau đó được xả ra ngoài bằng van xả, vít tải, gàu tải hoặc băng tải xích tùy thiết kế. Bụi có thể được thu gom để tái sử dụng hoặc xử lý tiếp. Dòng khí sạch sau xử lý được dẫn ra ngoài qua ống thoát, đảm bảo đạt tiêu chuẩn khí thải theo quy định.
Các loại thiết bị lọc tĩnh điện
Các thiết bị lọc bụi tĩnh điện hiện nay được chia thành hai nhóm chính là lọc khô (ESP) và lọc ướt (WESP), bên cạnh đó còn có các cách phân loại theo cấu tạo như dạng tấm, dạng ống hay dạng “rèm” điện cực. Sự khác nhau chủ yếu nằm ở phương pháp thu gom bụi (cơ khí/khí nén hoặc dùng nước) và cách sắp xếp hệ thống điện cực để phù hợp với từng loại bụi, lưu lượng gió và điều kiện vận hành cụ thể.
Phân loại theo phương pháp xử lý
Lọc tĩnh điện khô (ESP):
-
Thường dùng để xử lý bụi khô như bụi xi măng, bụi kim loại, bụi than, tro bay… với kích thước hạt từ khoảng 1–50 µm.
-
Sau khi bị ion hóa, các hạt bụi bám lên bề mặt điện cực và được tách ra bằng các cơ cấu cơ học (rung, lắc, gõ) hoặc bằng xung khí nén.
-
Dòng bụi thu được ở dạng khô, dễ thu gom và tái sử dụng trong một số ngành (ví dụ hoàn nguyên làm nguyên liệu).
Lọc tĩnh điện ướt (WESP):
-
Phù hợp với dòng khí có độ ẩm cao, chứa bụi dính, bụi dầu, hơi sương, bụi sơn, sương axit… mà lọc khô khó xử lý hiệu quả.
-
Bề mặt bộ thu được tưới hoặc phun nước liên tục, các hạt bụi đã ion hóa sẽ bị cuốn theo nước tạo thành bùn hoặc dung dịch thải.
-
Hệ thống thường được kết hợp với bể lắng hoặc hệ thống xử lý nước thải phía sau, lưu lượng nước sử dụng có thể từ vài đến vài chục lít/giờ tùy công suất.
Phân loại theo cấu tạo điện cực
Thiết bị lọc dạng tấm:
-
Dùng các tấm kim loại phẳng (dạng bản) kết hợp với dây điện cực mảnh treo thẳng đứng.
-
Dòng khí chuyển động theo phương ngang qua khe giữa các tấm; hạt bụi bị hút và bám lên bề mặt tấm điện cực.
-
Loại này rất phổ biến trong nhà máy xi măng, nhiệt điện, luyện kim với lưu lượng khí có thể từ vài nghìn đến hàng trăm nghìn m³/h.
Thiết bị lọc hình ống:
-
Hệ điện cực được thiết kế dạng ống (tròn, lục giác hoặc tổ ong), sắp xếp song song theo trục.
-
Dòng khí đi lên hoặc đi xuống bên trong các ống, hạt bụi bị hút vào thành ống đóng vai trò là điện cực thu.
-
Cấu trúc dạng ống thường cho phân bố điện trường đồng đều, phù hợp với các hệ thống yêu cầu hiệu suất cao hoặc không gian lắp đặt hạn chế.
Thiết bị lọc dạng “rèm”:
-
Gồm nhiều lớp điện cực sắp xếp như các tấm rèm treo, tạo thành các “buồng” lọc nối tiếp nhau.
-
Thường được áp dụng cho công trình có lưu lượng lớn, diện tích mặt cắt điện cực lớn, yêu cầu vận hành liên tục.
Ưu Nhược điểm của lọc bụi tĩnh điện
Lọc bụi tĩnh điện nổi bật với khả năng làm sạch khí thải rất cao, xử lý được nhiều dạng bụi khô lẫn ướt, chi phí vận hành trên mỗi m³ khí thường thấp và tuổi thọ thiết bị dài (có thể lên tới 10–15 năm nếu bảo dưỡng tốt). Tuy vậy, hệ thống này cũng tồn tại một số hạn chế như vốn đầu tư ban đầu lớn, chiếm nhiều diện tích, không xử lý được các chất ô nhiễm dạng khí và cần vệ sinh, bảo trì định kỳ để tránh bụi bám dày trên điện cực.
Ưu điểm
-
Hiệu suất lọc cao: Có khả năng loại bỏ phần lớn hạt bụi mịn và siêu mịn, với hiệu suất có thể đạt trên 98–99% đối với nhiều loại bụi công nghiệp, giúp khí thải dễ dàng đáp ứng các tiêu chuẩn môi trường.
-
Xử lý đa dạng: Ứng dụng tốt cho cả chất ô nhiễm ở dạng khô (bụi, tro, khói, bột mịn) và một số dạng ướt hoặc dính (hạt dầu mỡ, hơi nhựa, sương axit, khí thải có độ ẩm trung bình đến cao).
-
Chi phí vận hành thấp: Công suất tiêu thụ điện trên đơn vị lưu lượng thường không quá lớn; các bề mặt thu bụi có thể rũ sạch và dùng lại nhiều lần, từ đó giảm chi phí thay thế vật tư và chi phí bảo trì trong suốt vòng đời thiết bị.
-
Tổn thất áp suất nhỏ: Dòng khí đi qua buồng lọc tương đối “thoáng”, tổn thất áp suất thấp hơn so với nhiều hệ thống lọc cơ học dày, giúp giảm tải cho quạt hút và tiết kiệm điện năng.
-
Độ bền và tính ổn định cao: Thiết bị được chế tạo bằng vật liệu chịu nhiệt, chịu ăn mòn (ở mức nhất định), vận hành ổn định liên tục trong thời gian dài nếu được vận hành và bảo dưỡng đúng quy trình.
Nhược điểm
-
Chi phí đầu tư ban đầu lớn: Giá hệ thống lọc bụi tĩnh điện thường cao hơn nhiều so với các giải pháp lọc đơn giản; cần nguồn vốn đầu tư ban đầu tương đối lớn cho nhà xưởng hoặc dây chuyền mới.
-
Chiếm nhiều diện tích: Kích thước buồng lọc và hệ thống điện cực khá đồ sộ, đòi hỏi không gian lắp đặt rộng, cả theo chiều dài lẫn chiều cao; điều này có thể là bất lợi với nhà máy hạn chế mặt bằng.
-
Không xử lý được chất ô nhiễm dạng khí: Thiết bị gần như không tác dụng với các khí độc, hơi dung môi hữu cơ hoặc khí axit; trong nhiều trường hợp phải kết hợp thêm tháp hấp thụ, than hoạt tính hoặc các công nghệ xử lý khí khác.
-
Yêu cầu bảo trì định kỳ: Nếu không vệ sinh, rũ bụi và kiểm tra hệ thống thường xuyên, lớp bụi dày bám trên tấm thu có thể làm giảm hiệu suất, tăng điện trở lớp bụi và tạo điều kiện cho vi sinh vật phát triển, ảnh hưởng đến chất lượng không khí.
-
Phụ thuộc vào cường độ trường tĩnh điện: Khi điện áp cao không được duy trì ổn định (ví dụ do ẩm ướt, rò điện, bám bẩn cách điện), lực hút tĩnh điện suy giảm, hiệu quả tách bụi siêu mịn sẽ giảm rõ rệt.
-
Khó nâng cấp, cải tạo:
Do kích thước lớn và cấu trúc bên trong phức tạp (nhiều mô-đun điện cực, cách điện, búa rũ bụi…), việc mở rộng công suất, thay đổi bố trí hoặc cải tạo nâng cấp thường tốn thời gian và chi phí. -
Độ nhạy với môi trường ăn mòn: Khi làm việc lâu dài trong môi trường có nồng độ cao các hơi axit, kiềm hoặc chất ăn mòn, nếu không chọn đúng vật liệu và lớp phủ bảo vệ, các chi tiết kim loại và cách điện có thể bị hư hại nhanh, làm giảm tuổi thọ thiết bị.

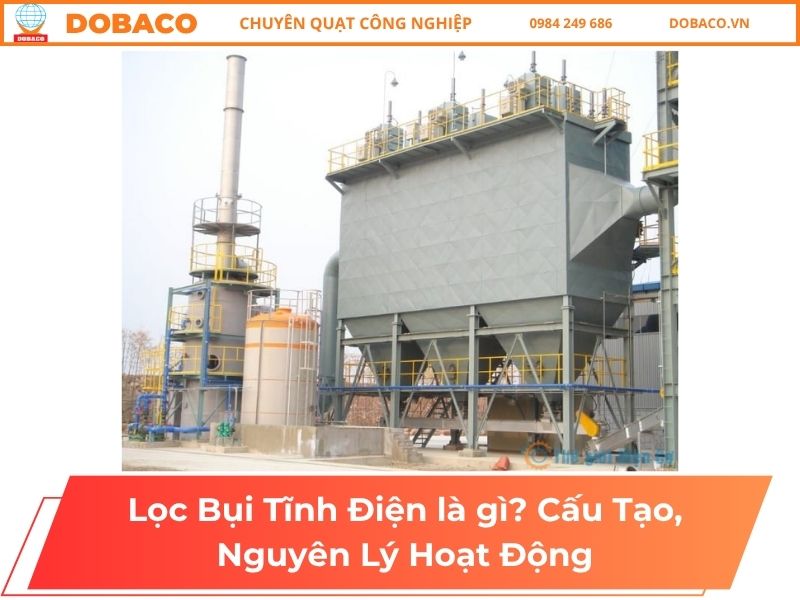

Ứng dụng lọc bụi tĩnh điện
Ứng dụng của hệ thống lọc bụi tĩnh điện (ESP/WESP) vô cùng phong phú, trải dài từ xử lý khí thải công nghiệp quy mô lớn cho tới các thiết bị lọc không khí trong gia đình và lĩnh vực y tế. Nhờ khả năng tách bụi mịn và siêu mịn hiệu quả, công nghệ này được sử dụng rộng rãi để làm sạch khí thải trong nhà máy điện, xi măng, thép, hóa chất… cũng như trong hệ thống điều hòa, thông gió, phòng sạch, giúp giảm đáng kể nồng độ bụi, vi khuẩn, nấm mốc trong không khí (thường xuống dưới các ngưỡng tiêu chuẩn cho phép).
Ứng dụng trong công nghiệp
-
Sản xuất điện: Dùng để xử lý tro bay và bụi mịn phát sinh từ lò hơi, lò đốt than, rác hoặc sinh khối. Hệ thống lọc bụi tĩnh điện có thể giảm tải lượng bụi trong khí thải xuống chỉ còn vài chục mg/Nm³ tùy yêu cầu thiết kế.
-
Ngành xi măng và thép:
-
Trong nhà máy xi măng: Tách bụi clinker, bụi xi măng từ tháp trao đổi nhiệt, lò quay, máy nghiền.
-
Trong luyện thép: Thu gom bụi kim loại, oxit kim loại từ lò luyện, lò cao, khu vực đúc liên tục, giúp cải thiện môi trường làm việc và giảm thất thoát nguyên liệu.
-
-
Ngành hóa chất: Dùng để loại bỏ sương mù axit, bụi mịn và một phần hợp chất dễ bay hơi (VOC) đi kèm theo hạt, đặc biệt trong sản xuất axit vô cơ, phân bón, hóa chất cơ bản. Một số hệ thống WESP có thể xử lý đồng thời bụi và sương mù với hiệu suất tách thường trên 95%.
-
Ngành luyện kim: Xử lý dòng khí chứa bụi từ các lò nung chảy, lò luyện hợp kim, lò oxygen… nhằm thu hồi hạt kim loại giá trị và hạn chế phát tán bụi ra môi trường.
-
Khai khoáng: Ứng dụng trong công đoạn tách và thu hồi các khoáng chất có giá trị như rutile, ilmenite từ cát zirconi hoặc các hỗn hợp quặng mịn khác, tận dụng thêm giá trị kinh tế từ dòng bụi.
-
Chế biến công nghiệp: Dùng để xử lý bụi phát sinh trong các dây chuyền chế biến thực phẩm, gỗ, giấy, gốm sứ, thủy tinh… nhằm giảm nồng độ bụi lơ lửng trong xưởng, bảo vệ sức khỏe công nhân và hạn chế nguy cơ cháy nổ bụi.
Ứng dụng trong các lĩnh vực khác
-
Y tế: Tích hợp trong hệ thống thông gió – điều hòa không khí (HVAC) của bệnh viện, phòng mổ, phòng thí nghiệm và phòng cách ly để loại bỏ vi khuẩn, bào tử nấm mốc và các tác nhân gây bệnh lơ lửng trong không khí. Một số hệ thống yêu cầu duy trì chất lượng không khí gần mức “phòng sạch” với nồng độ hạt rất thấp.
-
Gia dụng và dân dụng: Được ứng dụng trong các dòng máy lọc không khí cao cấp, thiết bị lọc khói bếp cho nhà hàng, khách sạn, quán nướng… nhằm giảm mùi, khói dầu mỡ và bụi mịn PM2.5 trong không gian kín, cải thiện trải nghiệm cho khách hàng.
-
Lĩnh vực hàng hải: Sử dụng trên tàu thủy để thu hồi sương dầu, hạt dầu mịn dễ cháy nổ trong phòng máy, buồng động cơ, góp phần giảm nguy cơ cháy nổ và trường hợp rò rỉ dầu ra môi trường xung quanh.
Lọc bụi tĩnh điện là thiết bị xử lý khí thải mang lại hiệu suất lọc bụi rất cao, đặc biệt phù hợp với môi trường có nồng độ bụi lớn và yêu cầu khắt khe về tiêu chuẩn xả thải. Khi hiểu rõ cấu tạo, nguyên lý hoạt động, ưu – nhược điểm và từng loại thiết bị, doanh nghiệp sẽ dễ dàng hơn trong việc thiết kế, lựa chọn và vận hành hệ thống xử lý bụi tối ưu, tiết kiệm chi phí dài hạn.
