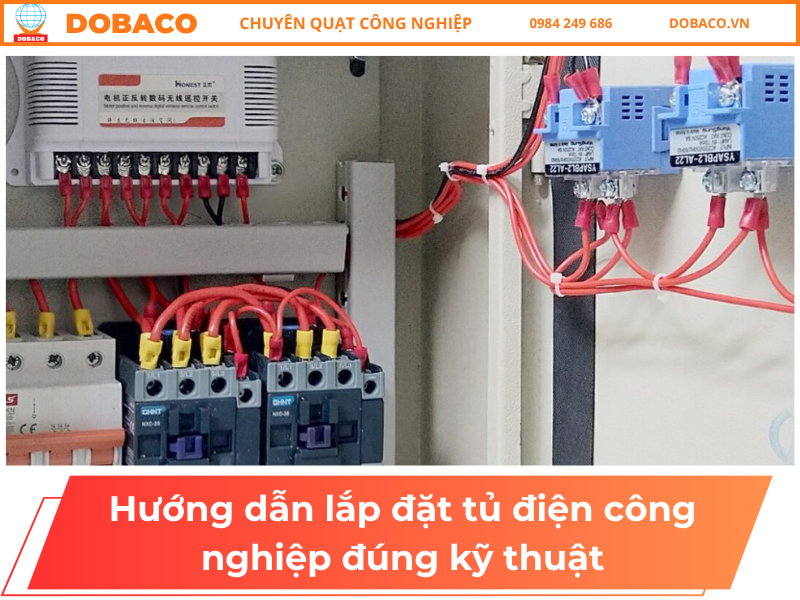

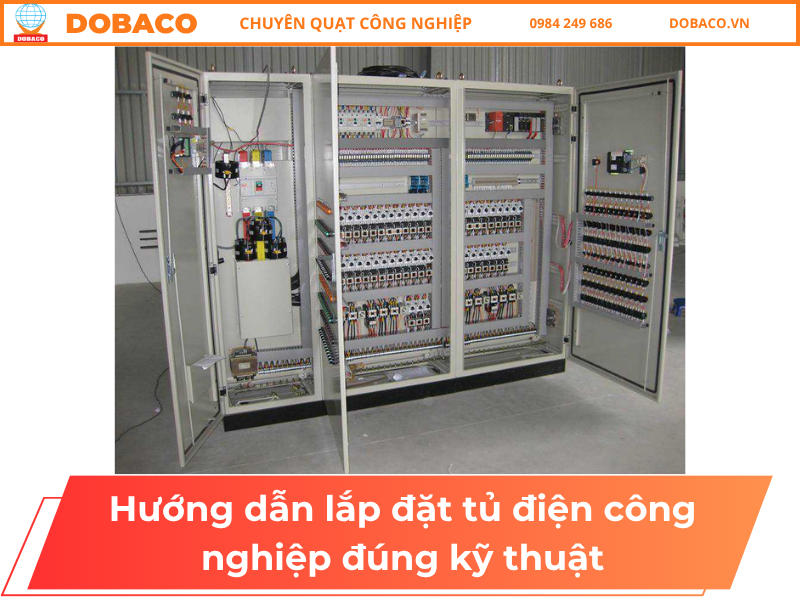

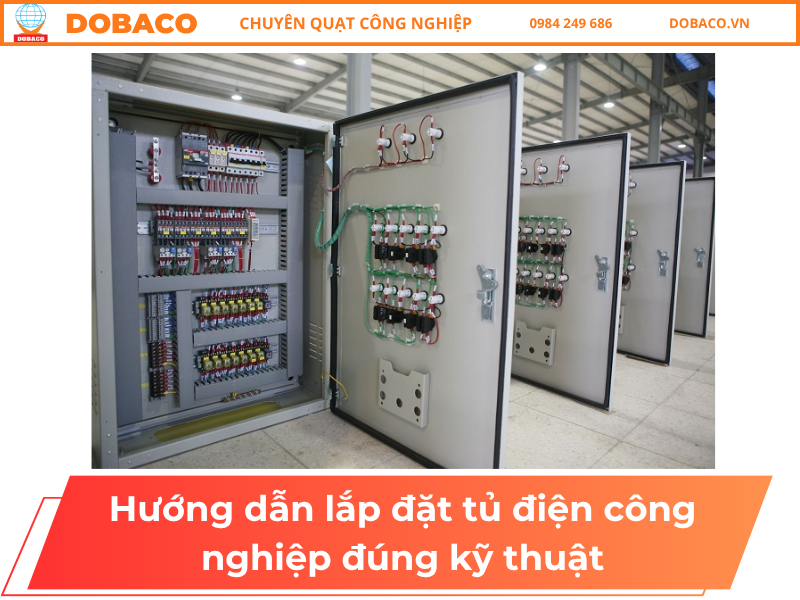

Hướng dẫn lắp đặt tủ điện công nghiệp đúng kỹ thuật

Những lỗi thường gặp khi lắp đặt tủ điện công nghiệp và cách khắc phục

1. Đấu nối sai sơ đồ mạch điện

• Nguyên nhân:

  • Người thi công không đọc kỹ sơ đồ nguyên lý.

  • Nhầm lẫn thứ tự pha hoặc sai cực đấu nối thiết bị.

• Hậu quả:

  • Gây ngắn mạch, chập cháy, hoặc thiết bị hoạt động sai chức năng.

• Cách khắc phục:

  • Luôn kiểm tra sơ đồ mạch trước khi đấu nối.

  • Sử dụng tem, ký hiệu, đánh số dây rõ ràng.

  • Thực hiện kiểm tra nguội bằng đồng hồ đo điện trước khi cấp điện.

2. Lắp đặt không đúng tiêu chuẩn kỹ thuật

• Nguyên nhân:

  • Không tuân thủ khoảng cách an toàn giữa các thiết bị.

  • Sử dụng dây dẫn sai tiết diện hoặc không đạt tiêu chuẩn.

• Hậu quả:

  • Gây quá nhiệt, hư hỏng linh kiện, nguy cơ cháy nổ cao.

• Cách khắc phục:

  • Tuân thủ tiêu chuẩn TCVN và IEC trong lắp đặt tủ điện công nghiệp.

  • Chọn dây dẫn đúng tiết diện theo công suất tải.

  • Giữ khoảng cách thông gió tối thiểu 20–30 mm giữa các thiết bị.

3. Không đấu tiếp địa (nối đất) cho tủ điện

• Nguyên nhân:

  • Bỏ qua hoặc làm sai vị trí nối đất.

• Hậu quả:

  • Khi xảy ra rò điện, có thể gây giật điện hoặc hư hỏng thiết bị.

• Cách khắc phục:

  • Lắp dây tiếp địa riêng biệt (màu xanh vàng).

  • Kiểm tra điện trở nối đất < 4Ω theo tiêu chuẩn an toàn điện công nghiệp.

4. Thiếu kiểm tra trước khi vận hành

• Nguyên nhân:

  • Không kiểm tra lại mối nối, sơ đồ hoặc chức năng điều khiển trước khi đóng điện.

• Hậu quả:

  • Dễ xảy ra sự cố khi cấp điện lần đầu.

• Cách khắc phục:

  • Luôn kiểm tra nguội – chạy thử không tải – chạy thử có tải trước khi nghiệm thu.

  • Ghi nhận thông số điện áp, dòng điện để đối chiếu với thiết kế.

5. Sắp xếp dây dẫn lộn xộn, thiếu khoa học

• Nguyên nhân:

  • Thi công không theo nguyên tắc kỹ thuật.

• Hậu quả:

  • Khó bảo trì, kiểm tra và có thể gây nhiễu tín hiệu điều khiển.

• Cách khắc phục:

  • Bó gọn dây trong máng cáp, dùng ống gen, kẹp nhựa định hình.

  • Phân loại dây nguồn – tín hiệu – điều khiển riêng biệt.

6. Không kiểm tra nhiệt độ làm việc và thông gió

• Nguyên nhân:

  • Tủ điện đặt nơi bí khí hoặc không có quạt thông gió.

• Hậu quả:

  • Nhiệt độ cao làm giảm tuổi thọ thiết bị điện, dễ hỏng contactor, rơ-le.

• Cách khắc phục:

  • Thiết kế khe thoáng hoặc gắn quạt thông gió cưỡng bức.

  • Giữ nhiệt độ bên trong tủ < 40°C khi vận hành.

Việc lắp đặt tủ điện công nghiệp tưởng đơn giản nhưng đòi hỏi kỹ thuật chính xác, hiểu biết sâu về điện và tuân thủ nghiêm ngặt quy chuẩn an toàn.

Đơn vị lắp đặt tủ điện công nghiệp chuyên nghiệp – DOBACO

Dobaco là đơn vị hàng đầu tại Việt Nam trong lĩnh vực sản xuất và lắp đặt tủ điện công nghiệp, với hơn 10 năm kinh nghiệm thi công cho các nhà máy, khu công nghiệp, trạm điện, và công trình thương mại quy mô lớn.
Chúng tôi tự hào sở hữu đội ngũ kỹ sư điện chuyên môn cao, quy trình sản xuất đạt chuẩn ISO, cùng hệ thống thiết bị hiện đại giúp đảm bảo chất lượng từng sản phẩm – dịch vụ.

Dịch vụ lắp đặt tủ điện công nghiệp của Dobaco

Dobaco cung cấp dịch vụ trọn gói từ thiết kế – sản xuất – lắp đặt – bảo trì, đáp ứng mọi nhu cầu của khách hàng:

• Tư vấn thiết kế tủ điện công nghiệp theo yêu cầu và tiêu chuẩn kỹ thuật.

• Lắp đặt và đấu nối tủ điện tại công trình, nhà xưởng, trạm biến áp.

• Cải tạo, nâng cấp hệ thống tủ điện cũ, đảm bảo an toàn và tiết kiệm năng lượng.

• Bảo trì, kiểm định, kiểm tra định kỳ, đảm bảo hệ thống vận hành ổn định lâu dài.

Quy trình làm việc chuyên nghiệp của Dobaco

1. Khảo sát & tư vấn kỹ thuật tận nơi.

2. Lên bản vẽ thiết kế chi tiết và báo giá minh bạch.

3. Sản xuất tủ điện tại nhà máy Dobaco với dây chuyền chuẩn kỹ thuật.

4. Lắp đặt – đấu nối – kiểm tra vận hành tại công trình.

5. Bàn giao – nghiệm thu – bảo hành & hỗ trợ sau lắp đặt.

Mọi giai đoạn đều được kiểm soát nghiêm ngặt bởi bộ phận QC nội bộ, đảm bảo an toàn điện – hiệu suất – thẩm mỹ – độ bền vượt trội.

Dự án tiêu biểu Dobaco đã thực hiện

Dobaco đã thi công lắp đặt thành công hàng trăm dự án trên toàn quốc, tiêu biểu như:

• Nhà máy cơ khí Minh Tân – Bắc Ninh (tủ điện động lực và tủ phân phối).

• Khu công nghiệp VSIP Hải Phòng (tủ điều khiển trung tâm MCC).

• Nhà máy dược phẩm Đông Á – Hà Nội (tủ điện điều hòa, tủ chiếu sáng).

• Trạm bơm công nghiệp Long An (tủ điện công suất lớn điều khiển tự động).

Những dự án này là minh chứng rõ ràng cho năng lực – uy tín – chất lượng thi công của Dobaco trên thị trường điện công nghiệp.

Câu hỏi thường gặp về lắp đặt tủ điện công nghiệp

1. Chi phí lắp đặt tủ điện công nghiệp là bao nhiêu?

Chi phí lắp đặt tủ điện công nghiệp phụ thuộc vào nhiều yếu tố, bao gồm:

• Kích thước và công suất của tủ điện.

• Loại tủ (tủ phân phối, tủ điều khiển, tủ ATS, tủ MCC…).

• Vật tư và thiết bị sử dụng (hãng sản xuất, tiêu chuẩn kỹ thuật).

• Mức độ phức tạp của sơ đồ điện và yêu cầu thi công.

 DOBACO luôn khảo sát thực tế trước khi báo giá, đảm bảo minh bạch, tối ưu chi phí và đúng nhu cầu sử dụng của khách hàng.

2. Thời gian thi công lắp đặt tủ điện công nghiệp mất bao lâu?

Thông thường, thời gian lắp đặt dao động từ 2 – 5 ngày cho mỗi tủ, tùy theo:

• Quy mô dự án và số lượng tủ điện.

• Khoảng cách vận chuyển và điều kiện lắp đặt tại công trình.

• Mức độ phức tạp trong đấu nối và kiểm định.

Dobaco có thể điều phối đội kỹ thuật thi công nhanh, đảm bảo tiến độ – chất lượng – an toàn cho mọi dự án.

3. Khi lắp đặt tủ điện công nghiệp cần tuân thủ những tiêu chuẩn nào?

Khi lắp đặt tủ điện, cần tuân thủ các tiêu chuẩn kỹ thuật sau:

• TCVN 5699-1:2010 / IEC 60364-1 – Quy định chung về hệ thống điện hạ áp.

• IEC 61439 – Tiêu chuẩn quốc tế cho tủ điện phân phối và điều khiển.

• TCVN 7447 – An toàn trong lắp đặt điện công nghiệp.

• Quy định về tiếp địa, chống rò điện, cách điện và bảo vệ quá tải.

 Đội ngũ kỹ sư DOBACO luôn tuân thủ nghiêm ngặt các tiêu chuẩn trên trong toàn bộ quá trình lắp đặt.

4. Có cần bảo trì tủ điện công nghiệp định kỳ không?

Có! Bảo trì tủ điện định kỳ là yếu tố bắt buộc để:

• Ngăn ngừa rủi ro chập cháy, quá nhiệt hoặc lỏng tiếp xúc.

• Đảm bảo hệ thống điện hoạt động ổn định, tiết kiệm năng lượng.

• Kéo dài tuổi thọ thiết bị điện và tủ điện.

Tùy mức độ sử dụng, nên bảo trì định kỳ 3–6 tháng/lần, bao gồm kiểm tra mối nối, đo cách điện và vệ sinh linh kiện.

5. Dobaco có hỗ trợ thiết kế, sản xuất và lắp đặt trọn gói không?

 Có. Dobaco cung cấp giải pháp toàn diện cho hệ thống điện công nghiệp:

• Tư vấn & thiết kế sơ đồ điện theo yêu cầu.

• Sản xuất tủ điện công nghiệp tại nhà máy DOBACO.

• Lắp đặt – đấu nối – nghiệm thu – bảo hành tận nơi.

Mọi quy trình đều được kiểm định chất lượng, giúp khách hàng yên tâm tuyệt đối khi lựa chọn Dobaco.
