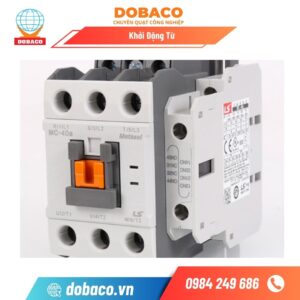

Khởi động từ là gì?
- Khởi động từ (contactor) là khí cụ điện hạ áp, thực hiện việc đóng cắt thường xuyên các mạch điện động lực. khởi động từ là thiết bị điện đặc biệt quan trọng trong hệ thống điện.
- Nhờ có khởi động từ ta có thể điều khiển các thiết bị như động cơ, tụ bù, hệ thống chiếu sáng,… thông qua nút nhấn, chế độ tự động hoặc điều khiển từ xa.
Cấu tạo và nguyên lý hoạt động của khởi động từ (contactor):
Khởi động từ (contactor) bao gồm 3 bộ phận chính:
- Nam châm điện: gồm có các chi tiết: Cuộn dây dùng tạo ra lực hút nam châm; Lõi sắt; Lò xo tác dụng đẩy phần nắp trở về vị trí ban đầu.
- Hệ thống dập hồ quang: Khi chuyển mạch, hồ quang điện sẽ xuất hiện làm các tiếp điểm bị cháy và mòn dần, vì vậy cần hệ thống dập hồ quang.
- Hệ thống tiếp điểm: gồm có tiếp điểm chính và tiếp điểm phụ
- Tiếp điểm chính: Có khả năng cho dòng điện lớn đi qua. Tiếp điểm chính là tiếp điểm thường hở đóng lại khi cấp nguồn vào mạch từ của khởi động từ trong tủ điện làm mạch từ hút lại.
- Tiếp điểm phụ: Có khả năng cho dòng điện đi qua các tiếp điểm nhỏ hơn 5A. Tiếp điểm phụ có hai trạng thái: Thường đóng và thường mở.
Tiếp điểm thường đóng là loại tiếp điểm ở trạng thái đóng (có liên lạc với nhau giữa hai tiếp điểm) khi cuộn dây nam châm trong khởi động từ ở trạng thái nghỉ (không được cung cấp điện). Tiếp điểm này mở ra khi khởi động từ ở trạng thái hoạt động. Ngược lại là tiếp điểm thường mở.
Như vậy, hệ thống tiếp điểm chính thường được lắp trong mạch điện động lực, còn các tiếp điểm phụ sẽ lắp trong hệ thống mạch điều khiển của khởi động từ.
Nguyên lý hoạt động của khởi động từ (contactor):
- Khi cấp nguồn trong mạch điện điều khiển bằng với giá trị điện áp định mức của khởi động từ vào hai đầu cuộn dây quấn trên phần lõi từ đã được cố định trước đó thì lực từ sinh ra sẽ hút phần lõi từ di động và hình thành mạch từ kín (lúc này lực từ sẽ lớn hơn phản lực của lò xo). Khởi động từ bắt đầu trạng thái hoạt động.
- Nhờ bộ phận liên động về cơ giữa lõi từ di động và hệ thống tiếp điểm sẽ làm cho tiếp điểm chính đóng lại và tiếp điểm phụ chuyển đổi trạng thái (khi thường đóng sẽ mở ra và khi thường hở sẽ đóng lại), trạng thái này sẽ được duy trì. Khi nguồn điện ngưng cấp cho cuộn dây thì khởi động từ ở trạng thái nghỉ và các tiếp điểm lại trở về trạng thái ban đầu.
Thông số cơ bản của khởi động từ (contactor):
- Dòng điện định mức: Là dòng điện chảy qua hệ thống tiếp điểm chính của khởi động từ khi đóng mạch điện phụ tải. Với giá trị này của dòng điện, mạch dẫn điện chính của khởi động từ không bị phát nóng quá giới hạn cho phép.
- Điện áp định mức: Là điện áp đặt trên hai cực của mạch dẫn điện chính của khởi động từ.
- Khả năng đóng của khởi động từ (contactor): Được đánh giá bằng giá trị dòng điện mà khởi động từ có thể đóng thành công. Thường thì giá trị này bằng từ 1 đến 7 lần giá trị dòng điện định mức.
- Khả năng ngắt của khởi động từ (contactor): Được đánh giá bằng giá trị dòng điện ngắt, mà ở giá trị đó, khởi động từ có thể tác động ngắt thành công khỏi mạch điện. Thường giá trị này bằng từ 1 đến 10 lần dòng điện định mức.
- Độ bền cơ: Là số lần đóng ngắt khi không có dòng điện chảy qua hệ thống tiếp điểm của khởi động từ. Vượt quá số lần đóng ngắt đó, các tiếp điểm xem như bị hư hỏng, không còn sử dụng được nữa. Các loại khởi động từ thường có độ bền cơ từ 5 triệu đến 10 triệu lần đóng ngắt.
- Độ bền điện: Là số lần đóng ngắt dòng
Lợi ích và công dụng của khởi động từ

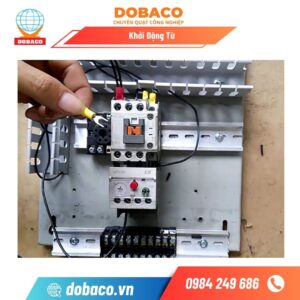

- Kích thước nhỏ gọn có thể tận dụng khoảng không gian hẹp để lắp đặt và thao tác mà cầu dao không thực hiện được. Điều khiển đóng cắt từ xa có vỏ ngăn hồ quang phóng ra bên ngoài nên an toàn tuyệt đối cho người thao tác với hệ thống điện, thời gian đóng cắt nhanh, độ bền cao, hoạt động ổn định,…
- Vì những ưu điểm trên khởi động từ được sử dụng rộng rãi để điều khiển đóng cắt trong mạch điện hạ áp đặc biệt sử dụng nhiều trong các nhà máy công nghiệp.
- Khởi động từ là thiết bị điều khiển để đóng ngắt nguồn cấp cho thiết bị do đó được sử dụng rất phổ biến trong hệ thống điện.
- Trong công nghiệp khởi động từ được sử dụng để điều khiển vận hành các động cơ hay thiết bị điện để an toàn khi vận hành. Đây là một giải pháp tự động hóa bằng phương pháp cơ điện. Phương pháp này không xử lý những quá trình phức tạp nhưng nó đơn giản và có độ ổn định cao, dễ sửa chữa.
Các loại khởi động từ (Contactor)
Có 2 loại phổ biến là : Khởi động từ 1 pha và khởi động từ 3 pha
Khởi động từ 1 pha là gì?
- Công tắc tơ (cầu dao điện) 1 pha là thiết bị đóng cắt có 1 cực và 1 tiếp điểm. Thiết bị đóng cắt sử dụng 1 cực hoặc 2 cực tạo thành công tắc 1 tiếp điểm sử dụng nguồn điện 1 pha 220V hoặc 24V.
- Sản phẩm này là một thiết bị điện dùng để đóng cắt mạch điện. Nó tắt dòng điện để khởi động động cơ và máy phát điện thông qua các tiếp điểm được tích hợp trong chính thiết bị. Các tiếp điểm trên thiết bị hoạt động theo nguyên lý kéo đẩy của các lò xo được tích hợp trong thiết bị. Thường được lắp đặt gần các ổ cắm trong gia đình.
Cấu tạo của khởi động từ 1 pha.
- Công tắc tơ 1 pha gồm 1 cuộn dây, ở giữa có lò xo ép đè lên cuộn dây. Trên đầu lò xo có sử dụng một lõi thép nhỏ. Lõi thép này là một bộ phận linh hoạt chuyển động lên xuống khi truyền lực.
- Cuộn dây tạo ra từ trường kéo lõi thép xuống dưới. Khi không có điện, nó tăng lên và trở lại trạng thái ban đầu.
- Bên dưới cuộn dây luôn có một lõi thép hình chữ E cố định. Mục đích của nó là tạo ra một từ trường tốt hơn cho các công tắc tơ một pha.
- Công tắc tơ có một lớp nhựa bọc bên ngoài để bảo vệ các linh kiện của công tắc tơ bên trong. Một số công tắc tơ còn được trang bị thêm nút nhấn.

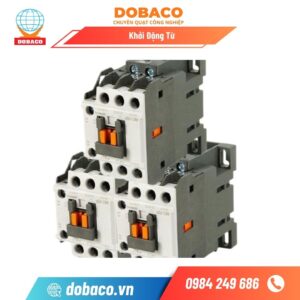

Khởi động từ 3 pha là gì?
- Công tắc tơ ba pha là một thiết bị điện dùng để đóng cắt các mạch động lực. Công tắc tơ 3 pha là một thiết bị thông dụng được sử dụng rộng rãi trong điện công nghiệp. Còn được gọi là công tắc tơ hay khởi động từ, nó hoạt động trên cơ chế điện từ với công suất tải lên đến 600A và hiệu điện thế 500V.
- Ngoài điều khiển đóng cắt động cơ ba pha, công tắc tơ ba pha còn được dùng trong điều khiển tụ bù, hệ thống đèn báo chiếu sáng công nghiệp, điều khiển từ xa.
- Thực chất, khởi động từ 3 pha cũng được cấu tạo bởi 3 phụ kiện chính là nam châm từ trường, mạch xử lý hồ quang và mảng tiếp điểm (tiếp điểm chính, tiếp điểm phụ) được kết nối với nhau tạo thành một khối hoàn chỉnh.
Cấu tạo của khởi động từ 3 pha.
- Cấu tạo của khởi động từ 3 pha khác nhau ở chỗ chúng có 3 cực tạo ra 3 tiếp điểm khác nhau, thay vì chỉ một tiếp điểm chính như khởi động từ 1 pha.
- Nam châm điện cho mỗi công tắc tơ được thiết kế bằng cách quấn một cuộn dây đồng quanh lõi thép dày tích hợp hệ thống lò xo chịu trách nhiệm đẩy đóng.
- Tấm xử lý hồ quang được sử dụng để triệt tiêu hồ quang xảy ra, giúp tránh tình trạng hồ quang đốt nóng làm cháy hết các tiếp điểm dẫn đến độ bền thiết bị thấp.
- Màn hình danh bạ bao gồm danh bạ chính và danh bạ phụ. Các tiếp điểm chính thường nằm trong hệ thống mạch động lực cho phép dòng điện lên đến hàng nghìn ampe chạy qua. Còn đối với các tiếp điểm phụ, mạch trong mạch điều khiển sẽ chỉ cho phép dòng nhỏ hơn 5A.
Giá bán khởi động từ 2023
- Có rất nhiều đơn vị bán khởi động từ, tùy vào độ uy tín, chất lượng cũng như dịch vụ thì mức giá của khởi động từ cũng khác nhau.
- Để có được câu trả lời nhanh nhất, mời bạn liên hệ với chúng tôi để được giá ưu đãi nhất.
>> Hãy liên hệ với chúng tôi theo số: 0984 249 686 (Mr.Huy) để được mức giá tốt nhất
Mua khởi động từ ở đâu uy tín và chất lượng
Dobaco chuyên cung cấp khởi động từ.
Với thị trường hàng hóa ngày càng đa dạng về mẫu mã, chủng loại như hiện nay thì việc tìm mua được những khởi động từ chất lượng là điều không hề dễ dàng.
- Hiểu được vấn đề này, Dobaco xin phép chịu trách nhiệm đáp ứng và đảm bảo toàn bộ về chất lượng, lắp đặt, dịch vụ vận chuyển và bảo hành sản phẩm – khởi động từ đến tận nơi cho khách hàng.
- Ngoài ra, phía chúng tôi luôn có những chính sách bán hàng tốt nhất: ưu đãi cao về giá cả, chi phí vận chuyển và lắp đặt hoàn toàn miễn phí cùng những giấy tờ chứng minh sản phẩm chính hãng, chất lượng nhất.
Hy vọng những thông tin trên sẽ phần nào giúp ích cho quý khách hàng lựa chọn được khởi động từ phù hợp nhất đúng với nhu cầu sử dụng của mình.
Ngoài ra, nếu quý khách có bất kỳ vướng mắc nào về sản phẩm, đừng ngần ngại hãy liên hệ với chúng tôi qua hotline 024 6328 1925 hoặc website www.dobaco.vn để được hưởng mức giá tốt nhất.
