Khởi động từ 3 pha 50A là gì? Nguyên lý hoạt động, cách lựa chọn

Khởi động từ 3 pha 50A là một trong những thiết bị không thể thiếu trong các hệ thống điều khiển và bảo vệ động cơ 3 pha công suất vừa. Thiết bị này giúp đóng cắt nguồn điện an toàn, vận hành ổn định, hạn chế sự cố chập cháy và hỗ trợ tự động hóa dây chuyền sản xuất. Nếu bạn đang tìm hiểu khởi động từ 3 pha 50A là gì, nguyên lý hoạt động ra sao, ứng dụng ở đâu và cần lưu ý gì khi lựa chọn, bài viết dưới đây Dobaco sẽ giúp bạn nắm rõ mọi thông tin quan trọng trước khi quyết định sử dụng.

Khởi đông từ 3 pha 50A là gì ?

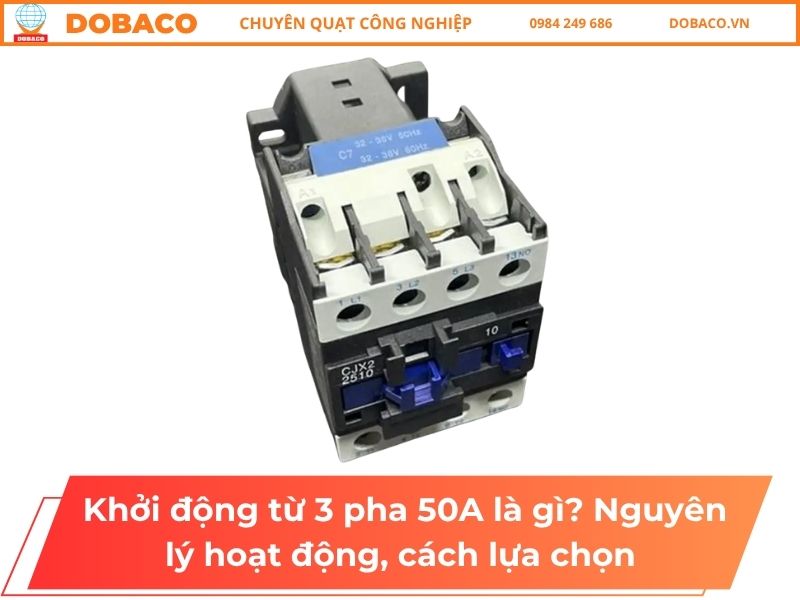

Khởi động từ 3 pha 50A là một thiết bị điện công nghiệp (thường được gọi là contactor) dùng để đóng/cắt nguồn điện cấp cho động cơ điện 3 pha hoặc các loại tải 3 pha khác. Thông số “3 pha” cho biết thiết bị dùng trong lưới điện 3 pha, còn “50A” là dòng điện định mức tối đa mà contactor có thể chịu được an toàn (tương đương khoảng 18–22 kW tùy mức điện áp). Khởi động từ này làm việc dựa trên nguyên lý điện từ, cho phép điều khiển mạch điện từ xa hoặc trong các hệ thống tự động, giúp vận hành thiết bị ổn định và an toàn hơn.

Nguyên lý hoạt động khởi đông từ 3 pha 50A

Khởi động từ 3 pha 50A làm việc dựa trên nguyên lý điện từ: Khi có dòng điện điều khiển cấp vào cuộn hút, từ trường sinh ra sẽ hút lõi thép di động, khiến các tiếp điểm chính khép lại và nối nguồn điện 3 pha với tải (động cơ). Khi dòng điều khiển bị ngắt, cuộn hút mất từ, lò xo hồi vị đẩy lõi thép trở lại vị trí ban đầu, các tiếp điểm mở ra và mạch điện bị cắt. Thời gian đóng/cắt thường chỉ diễn ra trong vòng vài chục mili giây, giúp quá trình vận hành an toàn và nhanh chóng.

Trạng thái đóng (khởi động/đang chạy):

• Khi nhấn nút “khởi động” hoặc khi có tín hiệu điều khiển, dòng điện từ nguồn (thường là 220V hoặc 380V) đi qua cuộn hút của khởi động từ.

• Cuộn hút sinh ra lực điện từ đủ lớn để kéo lõi thép di động áp sát lõi thép cố định, làm mạch từ khép kín.

• Lõi thép di động kéo theo cụm tiếp điểm chính đóng lại, kết nối đầy đủ 3 pha nguồn với động cơ.

• Đồng thời, các tiếp điểm phụ cũng đổi trạng thái (tiếp điểm thường hở → đóng, tiếp điểm thường đóng → mở) để tự duy trì mạch điều khiển ngay cả khi bạn đã nhả nút nhấn khởi động, rất phù hợp với hệ thống chạy liên tục nhiều giờ mỗi ngày.

Trạng thái ngắt (dừng):

• Khi nhấn nút “dừng” hoặc khi rơ le nhiệt tác động do quá tải, nguồn cấp cho cuộn hút sẽ bị ngắt.

• Cuộn hút mất từ trường, lực hút không còn tồn tại.

• Lò xo đã bị nén trước đó sẽ đẩy lõi thép di động trở về vị trí ban đầu.

• Hệ thống tiếp điểm chính mở ra, cắt hoàn toàn nguồn điện 3 pha cấp cho động cơ, trong khi các tiếp điểm phụ cũng trở về trạng thái ban đầu như khi chưa khởi động.

Chức năng bảo vệ

• Khởi động từ 3 pha 50A thường kết hợp với rơ le nhiệt để bảo vệ động cơ trước các tình huống quá tải, quá dòng kéo dài.

• Khi dòng điện vượt quá ngưỡng cài đặt trong một khoảng thời gian nhất định, rơ le nhiệt sẽ tác động, ngắt nguồn điều khiển cấp cho cuộn hút, làm khởi động từ nhả ra, cắt điện tới động cơ, từ đó hạn chế hư hỏng cuộn dây và thiết bị, giúp tăng tuổi thọ hệ thống thêm 10–15% so với việc không dùng bảo vệ.

Ứng dụng khởi đông từ 3 pha 50A

Khởi động từ 3 pha 50A được dùng rất rộng rãi trong các hệ thống điện công suất vừa, đặc biệt ở nhà máy, xưởng sản xuất, tòa nhà, trang trại, trạm bơm… Một số ứng dụng tiêu biểu:

1. Điều khiển và bảo vệ động cơ 3 pha công suất vừa

• Điều khiển động cơ bơm nước, bơm chữa cháy, bơm tưới tiêu, bơm cấp – thoát nước.

• Điều khiển quạt công nghiệp, quạt hút khói, quạt thông gió, quạt làm mát nhà xưởng.

• Điều khiển máy nén khí, máy nén lạnh, máy nén gas cỡ vừa.

• Điều khiển băng tải, máy trộn, máy nghiền, máy cưa, máy gia công cơ khí, máy chế biến thực phẩm…

Với khả năng chịu dòng đến 50A, khởi động từ phù hợp cho các động cơ 3 pha trung bình, đảm bảo đóng cắt an toàn, ổn định.

2. Ứng dụng trong tủ điện điều khiển – tủ động lực

• Lắp trong tủ điều khiển động cơ (MCC) tại nhà máy, khu công nghiệp.

• Lắp trong tủ bơm PCCC, tủ bơm nước sinh hoạt cho tòa nhà, khu dân cư.

• Lắp trong tủ quạt hút – quạt cấp, tủ điều khiển quạt cho hệ thống thông gió, xử lý bụi, xử lý khí thải.

• Dùng trong tủ phân phối động lực để đóng cắt các nhánh tải 3 pha riêng biệt.

3. Tích hợp trong hệ thống tự động hóa

• Kết hợp với PLC, rơ le trung gian, cảm biến mức, cảm biến áp suất, cảm biến nhiệt độ… để tự động bật/tắt động cơ theo điều kiện làm việc.

• Dùng trong dây chuyền sản xuất tự động, cho phép điều khiển nhiều động cơ từ phòng điều khiển trung tâm.

• Ứng dụng trong các mạch khởi động sao – tam giác, đảo chiều quay, khởi động mềm cho động cơ 3 pha.

4. Ứng dụng trong hạ tầng kỹ thuật và dân dụng

• Hệ thống cấp nước đô thị, trạm bơm tiêu úng, trạm xử lý nước thải.

• Hệ thống điều hòa trung tâm, chiller, AHU, quạt gió trong tòa nhà, trung tâm thương mại.

• Hệ thống thông gió – hút khói tầng hầm, thang bộ, hành lang trong chung cư, khách sạn.

Nhờ khả năng đóng cắt từ xa, kết hợp bảo vệ quá tải và dễ tích hợp vào mạch điều khiển, khởi động từ 3 pha 50A là lựa chọn phổ biến cho các hệ thống cần vận hành an toàn, ổn định và tự động hóa cao.

Ưu điểm của khởi đông từ 3 pha 50A

Ưu điểm của khởi động từ 3 pha 50A là khả năng chịu tải tốt cho động cơ 3 pha công suất vừa đến lớn, vận hành ổn định – tuổi thọ cao – an toàn, đồng thời hỗ trợ tự động hóa quá trình đóng/ngắt để tối ưu hiệu suất làm việc. Ngoài ra, thiết bị còn có thể kết hợp linh hoạt với rơ le nhiệt, PLC, timer, sở hữu thiết kế nhỏ gọn, dễ lắp đặt và góp phần giảm hao phí điện năng nhờ thao tác đóng cắt nhanh, dứt khoát.

Chịu tải mạnh mẽ:

• Với dòng định mức tới 50A, contactor phù hợp để điều khiển các tải công nghiệp như máy bơm, máy nén khí, băng chuyền, thang máy, quạt công nghiệp…, thường có công suất từ khoảng 15–22 kW (tùy điện áp).

Bảo vệ động cơ:

• Hỗ trợ bảo vệ quá tải, quá dòng, hạn chế cháy cuộn dây, sụt áp trên đường dây.

• Khi kết hợp với rơ le nhiệt, hệ thống có thể tự động ngắt mạch khi dòng vượt quá ngưỡng cho phép, giúp bảo vệ cả động cơ và tủ điện, giảm nguy cơ hư hỏng thiết bị.

Tự động hóa vận hành:

• Cho phép đóng/ngắt mạch điện từ xa qua mạch điều khiển, nút nhấn, PLC, cảm biến…

• Giúp tiết kiệm thời gian thao tác, giảm phụ thuộc vào đóng cắt bằng tay, hạn chế rủi ro cho người vận hành, đặc biệt trong môi trường làm việc liên tục nhiều giờ mỗi ngày.

Độ bền cao và an toàn:

• Kết cấu chắc chắn, chịu rung lắc tốt, tiếp điểm có khả năng chống mài mòn, số lần đóng cắt có thể đạt tới hàng trăm nghìn chu kỳ.

• Vỏ bảo vệ hạn chế hồ quang điện phóng ra ngoài, giảm nguy cơ cháy nổ, đảm bảo an toàn cho người sử dụng.

Thiết kế nhỏ gọn, dễ lắp đặt:

• Kích thước tương đối gọn so với mức dòng 50A, giúp tiết kiệm diện tích trong tủ điện, phù hợp cả những vị trí chật hẹp.

• Cách đấu nối, cố định trên thanh ray hoặc bắt vít đơn giản, thuận tiện cho việc bảo trì, thay thế.

Linh hoạt và tiết kiệm năng lượng:

• Dễ dàng kết hợp với PLC, timer, relay trung gian, cảm biến để xây dựng hệ thống điều khiển linh hoạt và tự động hóa cao.

• Thời gian đóng/cắt nhanh, chính xác, giảm phát nhiệt tại tiếp điểm, từ đó giảm tổn hao điện năng và nâng cao hiệu suất toàn hệ thống.

Lưu ý khi lựa chọn khởi đông từ 3 pha 50A

Khi lựa chọn khởi động từ 3 pha 50A, bạn cần đặc biệt chú ý đến các thông số kỹ thuật chính như: điện áp làm việc, điện áp cuộn dây điều khiển, dòng điện định mức (InI_nIn​), khả năng chịu dòng ngắn mạch (IcuI_{cu}Icu​) và tần suất đóng cắt dự kiến. Đồng thời, nên chọn chủng loại khởi động từ phù hợp với từng ứng dụng thực tế để động cơ vận hành ổn định, an toàn và bền bỉ.

1. Kiểm tra kỹ thông số kỹ thuật

• Điện áp hoạt động (UđmU_{đm}Uđm​): Đảm bảo khởi động từ có cấp điện áp phù hợp với lưới điện 3 pha đang sử dụng (ví dụ: 380V, 400V…).

• Điện áp cuộn dây điều khiển: Xác định cuộn điều khiển dùng AC hay DC và giá trị cụ thể là bao nhiêu, thường gặp như AC 220V, AC 380V hoặc DC 24V để tương thích với mạch điều khiển.

• Dòng điện định mức (InI_nIn​): Nên chọn khởi động từ có dòng định mức bằng hoặc cao hơn dòng làm việc của động cơ (thường nên dư khoảng 10–20%), giúp thiết bị làm việc ổn định, không bị quá tải thường xuyên.

• Dòng ngắn mạch chịu đựng (IcuI_{cu}Icu​): Kiểm tra khả năng chịu dòng ngắn mạch của khởi động từ để đảm bảo thiết bị vẫn an toàn khi xảy ra sự cố ngắn mạch trong thời gian rất ngắn.

• Tần suất đóng cắt: Ước tính số lần đóng/ngắt trong mỗi giờ (ví dụ 30–120 lần/giờ) để chọn loại có tuổi thọ cơ – điện phù hợp, tránh quá tải về mặt cơ khí và nhiệt độ tiếp điểm.

2. Lựa chọn loại khởi động từ phù hợp

• Có nhiều kiểu khởi động từ 3 pha khác nhau, chẳng hạn loại 3 cực hoặc 4 cực, tùy theo sơ đồ đấu nối và yêu cầu bảo vệ dây trung tính của hệ thống.

• Chọn loại phù hợp với ứng dụng cụ thể (động cơ, tụ bù, tải hỗn hợp…) và yêu cầu khởi động êm, ổn định, hạn chế sụt áp trên lưới và đảm bảo tuổi thọ động cơ.

3. Vị trí lắp đặt và bảo trì

• Ưu tiên lắp đặt tại vị trí khô ráo, thông thoáng, tránh nơi ẩm ướt, nhiều bụi, hóa chất ăn mòn hoặc nhiệt độ môi trường quá cao (trên khoảng 40°C) để tăng độ bền cho thiết bị.

• Thực hiện kiểm tra và bảo dưỡng định kỳ: siết lại đầu dây, quan sát bề mặt tiếp điểm, nghe tiếng đóng cắt… để phát hiện sớm các dấu hiệu hư hỏng, từ đó duy trì hiệu suất làm việc ổn định và an toàn cho toàn bộ hệ thống.
