Khởi động từ 1 pha LS là gì? Nguyên lý hoạt động

Khởi động từ 1 pha LS là thiết bị không thể thiếu trong các hệ thống điều khiển động cơ 1 pha như máy bơm, quạt, máy nén khí… Nhờ khả năng đóng cắt từ xa, bảo vệ quá tải và dễ dàng tích hợp vào tủ điện, khởi động từ 1 pha LS giúp hệ thống vận hành an toàn, ổn định và chuyên nghiệp hơn. Trong bài viết này, chúng ta sẽ cùng Dobaco tìm hiểu khái niệm, nguyên lý hoạt động, ứng dụng thực tế và các lưu ý quan trọng khi lựa chọn khởi động từ 1 pha LS.

Khởi đông từ 1 pha ls là gì ?

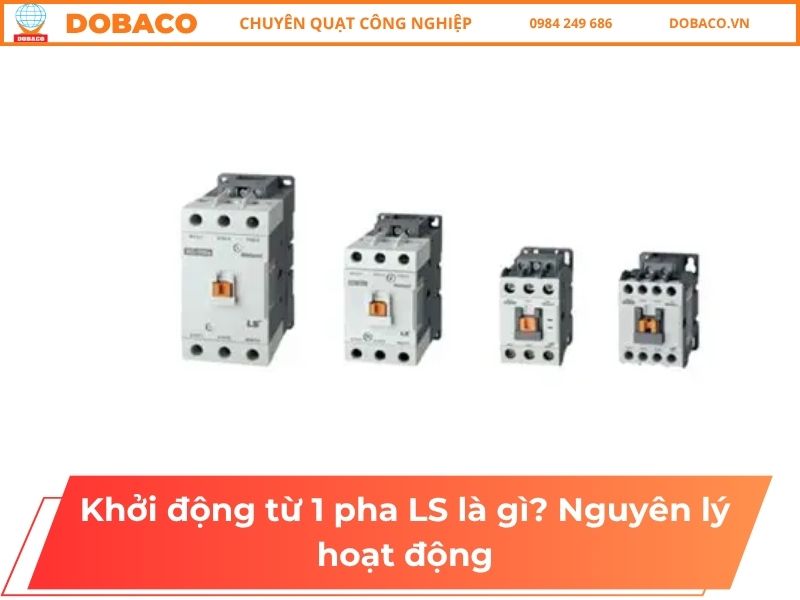

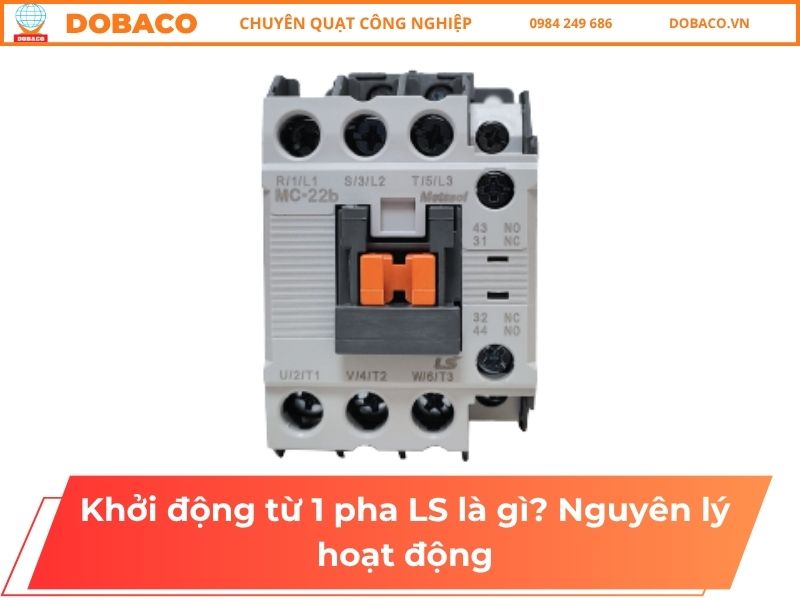

Khởi động từ 1 pha LS (contactor 1 pha LS) là một loại khí cụ điện do hãng LS Electric (Hàn Quốc) sản xuất, dùng để đóng – cắt và điều khiển mạch điện 1 pha từ xa, thường áp dụng cho:

• Động cơ 1 pha (máy bơm nước, quạt, máy nén khí, máy nén lạnh…)

• Các thiết bị điện 1 pha công suất vừa và nhỏ

Nó hoạt động dựa trên nam châm điện: khi cấp điện cho cuộn dây (coil), tiếp điểm sẽ đóng lại cho phép dòng điện chạy đến tải; khi ngắt điện cuộn dây, tiếp điểm mở ra và ngắt nguồn điện đến thiết bị.

Nguyên lý hoạt động khởi đông từ 1 pha ls

Khởi động từ 1 pha LS hoạt động dựa trên hiện tượng điện từ (nam châm điện), cụ thể như sau:

1. Khi cấp điện cho cuộn dây (coil)

   • Cuộn dây của khởi động từ được cấp điện (thường là 220V AC).

   • Dòng điện chạy qua cuộn dây tạo ra từ trường.

   • Từ trường này hút lõi sắt động và kéo hệ thống tiếp điểm chính lại gần, làm đóng tiếp điểm.
     ⇒ Mạch lực được nối thông, dòng điện đi tới động cơ hoặc tải 1 pha, thiết bị bắt đầu hoạt động.

2. Khi ngắt điện cuộn dây

   • Khi bạn tắt nút nhấn, công tắc, rơ-le… → cuộn dây mất điện.

   • Từ trường không còn, lò xo đẩy lõi sắt động trở về vị trí ban đầu.

   • Các tiếp điểm chính mở ra, mạch lực bị ngắt.
     ⇒ Động cơ/tải dừng hoạt động.

3. Khi kết hợp với rơ-le nhiệt bảo vệ (nếu có)

   • Rơ-le nhiệt lắp dưới khởi động từ sẽ cảm nhận dòng điện tải.

   • Nếu động cơ bị quá tải, kẹt tải, dòng tăng cao trong một thời gian → rơ-le nhiệt tác động.

   • Rơ-le nhiệt sẽ làm ngắt mạch điều khiển (cuộn coil mất điện) → khởi động từ nhả → ngắt nguồn đến động cơ, bảo vệ động cơ không bị cháy.

Ứng dụng khởi đông từ 1 pha ls

Ưu điểm của khởi đông từ 1 pha ls

Khởi động từ 1 pha LS được dùng rất phổ biến vì có nhiều ưu điểm nổi bật:

An toàn khi vận hành

• Tách biệt mạch lực và mạch điều khiển, người dùng chỉ thao tác trên nút nhấn/công tắc nên giảm nguy cơ giật điện.
• Dễ dàng kết hợp với rơ-le nhiệt, aptomat để bảo vệ quá tải, ngắn mạch cho động cơ.

Độ bền và độ tin cậy cao

• Tiếp điểm chịu được dòng khởi động của động cơ, đóng cắt nhiều lần mà không nhanh bị mòn cháy.
• Thương hiệu LS Electric (Hàn Quốc) uy tín, sản phẩm ổn định, ít hỏng vặt nếu lắp đặt đúng kỹ thuật.

Dễ lắp đặt và bảo trì

• Thiết kế chuẩn, dễ lắp trên thanh DIN hoặc trong tủ điện.
• Sơ đồ đấu dây rõ ràng, thợ điện dễ thao tác, dễ thay thế khi cần.

Dễ tích hợp vào hệ thống điều khiển

• Kết hợp tốt với rơ-le thời gian, cảm biến, PLC, rơ-le trung gian… để tạo mạch điều khiển tự động.
• Có tiếp điểm phụ để dùng cho đèn báo, liên động, khóa chéo…, giúp hệ thống hoạt động chuyên nghiệp hơn.

Giá thành hợp lý, linh kiện phổ biến

• Mức giá phù hợp so với chất lượng, tối ưu chi phí cho tủ điện gia đình, công trình nhỏ và xưởng sản xuất.
• Dễ tìm mua tại các cửa hàng thiết bị điện, đại lý LS, giúp việc thay thế – mở rộng hệ thống cũng thuận tiện.

 Tóm lại, khởi động từ 1 pha LS vừa an toàn – bền – dễ lắp – dễ tự động hóa – chi phí hợp lý, nên rất phù hợp để điều khiển và bảo vệ động cơ 1 pha trong thực tế.

Lưu ý khi lựa chọn khởi đông từ 1 pha ls

Khi chọn mua và sử dụng khởi động từ 1 pha LS, bạn nên chú ý những điểm sau để hệ thống hoạt động bền, an toàn và không lãng phí:

• Xác định đúng cô ng suất và dòng của tải: Cần biết công suất động cơ (kW/HP) hoặc thiết bị 1 pha đang dùng. Tra dòng làm việc của động cơ và chọn khởi động từ có dòng định mức ≥ dòng tải.Không chọn loại quá nhỏ (dễ nóng, cháy tiếp điểm) hoặc quá lớn (lãng phí, khó tối ưu bảo vệ).

• Chọn đúng điện áp cuộn coil: Xác định nguồn điều khiển: 220V AC, 110V AC, 24V AC/DC…Chọn đúng model khởi động từ có điện áp coil trùng với điện áp điều khiển, nếu không coil dễ cháy hoặc không hút.

• Kiểm tra số cực và tiếp điểm phụ: Với tải 1 pha, nên ưu tiên loại đóng cắt đủ 2 dây (L và N) để an toàn hơn. Xem cần bao nhiêu tiếp điểm phụ NO/NC cho đèn báo, liên động, báo trạng thái… rồi chọn loại phù hợp.

• Kết hợp đầy đủ thiết bị bảo vệ: Phía trước nên có aptomat (MCB/MCCB) để bảo vệ ngắn mạch. Nên dùng rơ-le nhiệt LS tương thích để bảo vệ quá tải cho động cơ. Hệ thống cần có tiếp địa (nối đất) tốt, đặc biệt ở nơi ẩm ướt (phòng bơm, tầng hầm…).

• Lựa chọn theo môi trường làm việc: Nếu lắp trong môi trường ẩm, bụi, nóng, nên đặt khởi động từ trong tủ điện kín, có quạt hoặc lỗ thoáng. Chú ý siết chặt đầu cốt, tránh lỏng gây phát nhiệt tại điểm tiếp xúc.

• Ưu tiên hàng chính hãng, nguồn gốc rõ ràng: Mua tại đại lý/nhà phân phối uy tín, có hóa đơn, bảo hành. Kiểm tra tem chống giả, logo LS, mã sản phẩm trên thân thiết bị.Hạn chế mua hàng trôi nổi, vì dễ gây hỏng động cơ và mất an toàn điện.

• Tham khảo catalogue và tư vấn kỹ thuật: Đọc catalogue LS để nắm rõ: dòng định mức, cấp chịu dòng, công suất khuyến nghị, tiêu chuẩn… Nếu không chắc, nên nhờ kỹ sư hoặc thợ điện tư vấn, chỉ cần nói rõ: loại tải, công suất, điện áp, cách vận hành.
