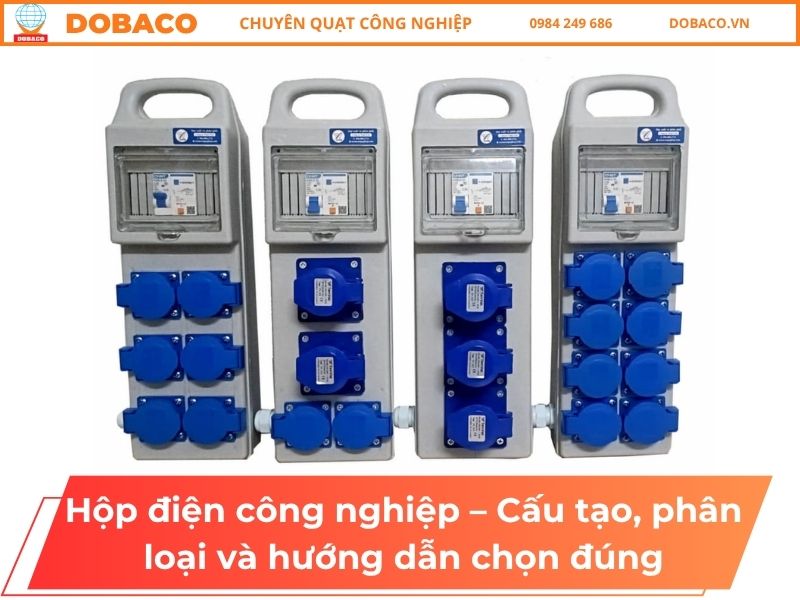

Hộp điện công nghiệp – Cấu tạo, phân loại và hướng dẫn chọn đúng

Trong các hệ thống điện hiện đại, hộp điện công nghiệp đóng vai trò cực kỳ quan trọng trong việc bảo vệ thiết bị và đảm bảo an toàn vận hành. Không chỉ giúp quản lý hệ thống điện gọn gàng, chuyên nghiệp, hộp điện công nghiệp còn mang lại độ bền cao, khả năng chống bụi – chống nước vượt trội, phù hợp cho cả nhà máy, xưởng sản xuất, công trình hạ tầng và khu dân dụng. Bài viết dưới đây của Dobaco sẽ giúp bạn hiểu rõ.

Hộp điện công nghiệp là gì? Ứng dụng & lợi ích

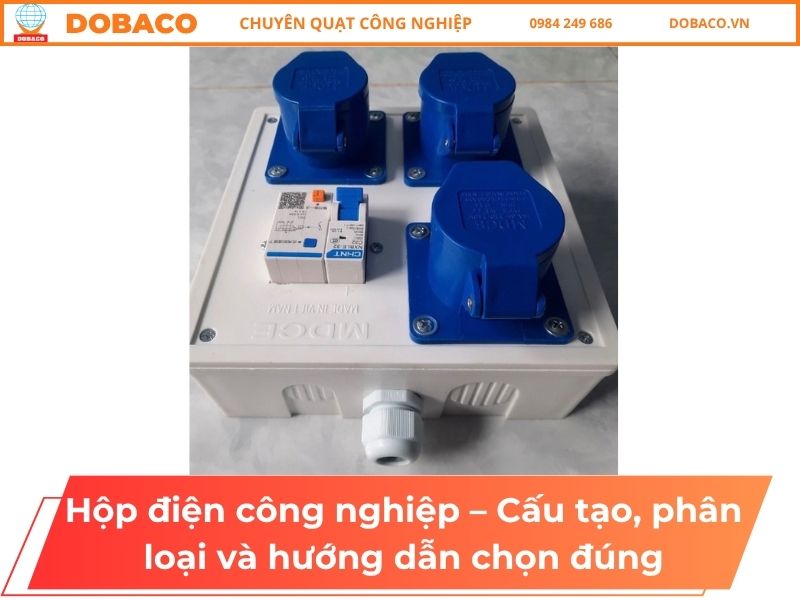

Hộp điện công nghiệp là thiết bị vỏ bảo vệ, giúp chứa và bảo vệ các thiết bị điện như CB, contactor, rơ-le, biến tần, bộ điều khiển… trong hệ thống điện công nghiệp.
Nó được ví như “lá chắn an toàn” của toàn bộ hệ thống, giúp đảm bảo hoạt động ổn định, tránh rò rỉ điện, cháy nổ, và các tác động môi trường bên ngoài.

Ứng dụng của hộp điện công nghiệp

• Trong nhà máy, xưởng sản xuất, kho bãi, hộp điện công nghiệp giúp điều khiển máy móc, băng tải, hệ thống chiếu sáng, động cơ.

• Ở tòa nhà thương mại, trung tâm dữ liệu, hộp điện giúp phân phối điện năng, kiểm soát nguồn và bảo vệ an toàn cho thiết bị.

• Trong dự án ngoài trời như trạm bơm, khu công nghiệp, công trình hạ tầng, hộp điện công nghiệp chống nước giúp hệ thống vận hành liên tục.

Lợi ích nổi bật

• An toàn tuyệt đối: chống bụi, chống nước, chống ăn mòn và rò điện.

• Tối ưu bảo trì: dễ dàng kiểm tra, thay thế linh kiện.

• Tăng tuổi thọ hệ thống điện, giảm nguy cơ cháy nổ và thiệt hại.

• Thẩm mỹ – chuyên nghiệp cho không gian kỹ thuật.

Cấu tạo hộp điện công nghiệp & tiêu chuẩn an toàn

Một hộp điện công nghiệp đạt chuẩn không chỉ giúp bảo vệ thiết bị điện khỏi các yếu tố bên ngoài mà còn đảm bảo an toàn tuyệt đối cho người vận hành. Hiểu rõ cấu tạo và các tiêu chuẩn kỹ thuật là yếu tố tiên quyết để thiết kế, lắp đặt và bảo trì hệ thống điện hiệu quả.

1. Cấu tạo cơ bản của hộp điện công nghiệp

Mặc dù kích thước và kiểu dáng có thể khác nhau tùy theo mục đích sử dụng, nhưng hầu hết hộp điện công nghiệp đều bao gồm các bộ phận chính sau:

Vỏ hộp (Enclosure)

Là lớp bảo vệ bên ngoài, thường được làm từ thép sơn tĩnh điện, inox 304/316 hoặc nhựa ABS.
Chức năng chính: bảo vệ các thiết bị điện khỏi bụi, nước, va đập cơ học và các yếu tố môi trường.

• Vỏ thép: chắc chắn, thẩm mỹ, giá tốt, phù hợp trong nhà.

• Vỏ inox: chống ăn mòn, thích hợp ngoài trời, môi trường hóa chất.

• Vỏ nhựa: cách điện tuyệt đối, nhẹ, dễ lắp đặt.

 Đế hoặc tấm lắp thiết bị (Backplate)

• Là tấm kim loại gắn bên trong vỏ hộp, dùng để bắt vít, cố định thiết bị như CB, contactor, relay, PLC,…
• Tấm backplate thường làm bằng thép mạ kẽm hoặc inox, có nhiều lỗ định vị để dễ sắp xếp thiết bị gọn gàng.

Thanh DIN

• Dùng để lắp đặt các thiết bị tiêu chuẩn như CB, MCCB, rơ-le, timer, giúp thao tác nhanh và thuận tiện bảo trì. Thanh DIN thường được gắn cố định lên tấm backplate hoặc khung trong hộp.

 Gioăng cao su (Gasket)

• Được gắn ở mép cửa hộp, có tác dụng chống nước, chống bụi, cách ẩm và ngăn hơi hóa chất xâm nhập.
• Gioăng chất lượng cao thường làm bằng EPDM hoặc silicone, đảm bảo độ đàn hồi và bền theo thời gian.

Cửa hộp và khóa

• Cửa hộp điện công nghiệp có thể mở một hoặc hai cánh, gắn bản lề và khóa an toàn (loại 1 điểm hoặc 3 điểm).
• Một số loại cao cấp có kính quan sát (window) giúp kiểm tra thiết bị bên trong mà không cần mở cửa.

Các phụ kiện khác

• Lỗ thông hơi hoặc quạt tản nhiệt: giúp cân bằng nhiệt độ bên trong hộp.

• Bộ sưởi chống ẩm: dùng trong môi trường ẩm ướt, ngăn đọng sương.

• Cổng cáp chống nước (Cable gland): đảm bảo kín khít, chống rò nước.

• Tem cảnh báo và sơ đồ đấu nối: giúp người sử dụng nhận biết và thao tác an toàn.

2. Nguyên tắc thiết kế và bố trí thiết bị bên trong

Khi thiết kế và lắp đặt hộp điện công nghiệp, cần tuân thủ một số nguyên tắc cơ bản sau để đảm bảo hiệu quả và an toàn:

• Phân chia khu vực rõ ràng: thiết bị đóng cắt, thiết bị điều khiển và dây dẫn phải bố trí tách biệt.

• Dây dẫn gọn gàng – dễ nhận biết: sử dụng ống gen, đánh dấu màu pha (Pha A – đỏ, Pha B – vàng, Pha C – xanh, trung tính – đen, tiếp địa – xanh vàng).

• Dự phòng không gian 20–30%: giúp dễ dàng mở rộng, lắp thêm thiết bị trong tương lai.

• Đảm bảo luồng không khí tản nhiệt: tránh thiết bị quá nóng, giảm tuổi thọ linh kiện.

3. Tiêu chuẩn kỹ thuật và an toàn của hộp điện công nghiệp

Để đảm bảo hộp điện công nghiệp vận hành an toàn, bền bỉ và đạt chuẩn quốc tế, các sản phẩm cần tuân theo các quy định – tiêu chuẩn kỹ thuật sau:

Tiêu chuẩn quốc tế IEC & tiêu chuẩn Việt Nam TCVN

• IEC 60529 / TCVN 7699-1: Quy định về cấp bảo vệ IP (chống bụi, nước).

• IEC 62208 / TCVN 6610: Tiêu chuẩn vỏ hộp thiết bị điện – yêu cầu cơ học và điện môi.

• IEC 61439-1/-2: Tiêu chuẩn tủ điện lắp ráp – đảm bảo an toàn, thử nghiệm điện áp, dòng rò, chịu nhiệt.

• UL 94: Quy định khả năng chống cháy của vật liệu nhựa.

Tiêu chuẩn thiết kế an toàn điện

• Tất cả hộp điện công nghiệp phải có dây tiếp địa (PE) nối từ thân vỏ ra hệ thống đất.

• Cửa hộp có khóa bảo vệ, tránh người không có chuyên môn mở nắp khi đang vận hành.

• Bề mặt sơn phải chịu được ăn mòn, va đập và nhiệt độ cao (tối thiểu 70°C).

• Với hệ thống tự động hóa, nên bố trí mạch điều khiển riêng biệt để tránh nhiễu điện từ (EMI).

Báo giá hộp điện công nghiệp

Bảng giá hộp điện công nghiệp tham khảo (2025)

Câu hỏi thường gặp về hộp điện công nghiệp (FAQ)

❓ Hộp điện công nghiệp là gì?

Hộp điện công nghiệp là thiết bị vỏ bảo vệ dùng để chứa và bảo vệ các linh kiện điện như CB, contactor, rơ-le, biến tần, PLC… giúp ngăn chặn bụi, nước, hơi ẩm và va đập cơ học ảnh hưởng đến thiết bị.
Đây là thành phần quan trọng trong mọi hệ thống điện công nghiệp, đảm bảo an toàn – ổn định – thẩm mỹ.

❓ Hộp điện công nghiệp có những loại nào?

Tùy vào mục đích và môi trường sử dụng, hộp điện công nghiệp được chia thành nhiều loại:

• Hộp điện điều khiển: chứa PLC, rơ-le, nút nhấn, dùng cho hệ thống máy móc.

• Hộp điện phân phối: chia nguồn điện ra các nhánh tải.

• Hộp điện ngoài trời: có cấp bảo vệ IP65–IP67, chống nước và tia UV.

• Hộp điện âm tường hoặc nổi tường: phù hợp công trình dân dụng hoặc nhà xưởng.

❓ Cấp bảo vệ IP trong hộp điện công nghiệp có ý nghĩa gì?

Cấp IP (Ingress Protection) cho biết khả năng chống bụi và nước:

• IP54 – IP55: chống bụi nhẹ, nước bắn – dùng trong nhà.

• IP65 – IP66: chống bụi hoàn toàn, chống nước mạnh – phù hợp ngoài trời.

• IP67: có thể chịu ngâm nước ngắn hạn – dùng trong môi trường khắc nghiệt.

❓ Hộp điện công nghiệp nên làm bằng vật liệu gì?

• Thép sơn tĩnh điện: phổ biến, giá rẻ, bền trong nhà.

• Inox 304/316: chống ăn mòn, phù hợp ngoài trời, môi trường hóa chất.

• Nhựa ABS hoặc polycarbonate: nhẹ, cách điện, chống tia UV, giá trung bình.
