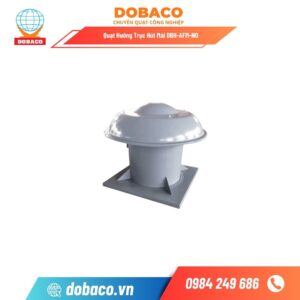

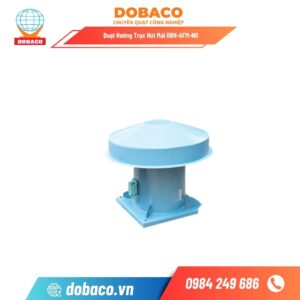

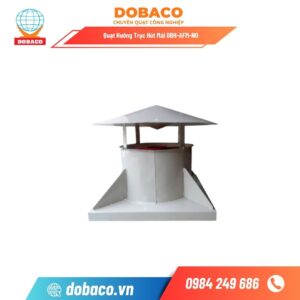

Quạt Hướng Trục Hút Mái DBH-AFM-N0 – DOBACO là giải pháp thông gió mái chuyên dụng cho nhà xưởng, kho bãi, bếp công nghiệp và bãi đỗ xe.
Với luồng hút thẳng đứng mạnh mẽ, sản phẩm nhanh chóng đẩy khí nóng – ẩm – mùi ra ngoài, giúp hạ nhiệt không gian, giảm ngột ngạt và cải thiện chất lượng không khí. Kết cấu mái chụp chống mưa, cánh cân bằng động, motor dây đồng bền bỉ cho phép vận hành êm, tiết kiệm điện trong khí hậu nóng ẩm.
Nếu bạn cần hệ thống thông gió ổn định, dễ lắp đặt và bảo trì, DBH-AFM-N0 của DOBACO là lựa chọn tối ưu.
Quạt hướng trục hút mái DBH-AFM-No là quạt công nghiệp nhà xưởng được ứng dụng phổ biến để thông gió tự nhiên, hút khí nóng tích tụ phía trên các nhà xưởng công nghiệp, kho hàng, phòng máy.
Vậy quạt hướng trục hút mái là gì?
Dòng quạt này có ứng dụng như thế nào trong đời sống?
Quạt hướng trục hút mái là gì?
Quạt hướng trục hút mái hay quạt thông gió tự nhiên là quạt thông gió cấp khí tươi thường được lắp trên mái để hút đi các khí độc, khí nóng, bụi bẩn,… tích tụ ở vị trí gần mái nhà nhằm mang đến bầu không khí trong lành, thoáng mát cho không gian sử dụng.
Quạt hướng trục hút mái hiện được chia làm 2 loại cơ bản là quạt hút mái dân dụng và quạt hút mái nhà xưởng. Trong đó:
- Quạt hướng trục hút mái dân dụng là dòng máy có lưu lượng lớn, áp suất thấp, vận hành êm ái, hạn chế tiếng ồn, phù hợp với không gian gia đình, nhà hàng, quán ăn,…
- Quạt hướng trục hút mái nhà xưởng là dòng máy có công suất lớn, áp suất cao hơn và được sử dụng cho các khu vực cần lực hút mạnh, không bị ảnh hưởng nhiều bởi tiếng ồn.
Cấu tạo của quạt hướng trục hút mái
Cấu tạo quạt hướng trục hút mái
-
Mái chụp/hood che mưa: nón che kiểu upblast hoặc cánh che nhiều tầng, chống mưa tạt – tia UV – gió giật.
-
Đế quạt/đế mái (roof curb): bệ lắp đặt cố định lên mái tôn/bê tông; có gioăng chống thấm và gờ thoát nước.
-
Thân quạt & cụm cánh axial: thân tròn, cánh khí động học cân bằng động → lưu lượng lớn, ồn thấp.
-
Động cơ: truyền trực tiếp (gọn, ít bảo trì) hoặc gián tiếp (dây curoa) với cỡ lớn/điều chỉnh đặc thù; chọn 1P/3P theo nguồn điện.
-
Cửa chớp/van một chiều (backdraft damper): tự đóng khi quạt ngừng để ngăn mưa, gió hồi, côn trùng.
-
Lưới bảo vệ: chống dị vật; an toàn khi bảo trì.
-
Bộ giảm rung & khung gá: đệm cao su/lò xo hạn chế truyền rung xuống mái.
-
Hộp điện – cáp: đi kín nước, dùng phụ kiện chống tia UV; dễ đấu nối với tủ điều khiển/VFD.
-
Ống xuyên mái/cổ ống (nếu có): kết nối với trục kỹ thuật/ống gió bên dưới.
Nguyên lý hoạt động (axial – theo trục)
-
Hút từ dưới lên: Cánh quay tạo vùng áp thấp phía dưới nón hút, kéo không khí trong nhà đi thẳng theo trục lên mái rồi thổi ra môi trường (upblast).
-
Lưu lượng lớn – áp tĩnh vừa: Quạt hướng trục ưu tiên lưu lượng cao để trao đổi không khí nhanh ở đường gió ngắn/thoáng (từ không gian → lên mái).
-
Tận dụng hiệu ứng nổi nhiệt (thermal buoyancy): Không khí nóng tự có xu hướng bốc lên, cộng hưởng với lực hút của quạt → thoát nhiệt/khói loãng hiệu quả.
-
Chống gió hồi & mưa tạt: Khi ngừng, van một chiều/cửa chớp đóng lại; nón che và thiết kế dòng upblast giúp hạn chế mưa tạt xuống.
-
Điều chỉnh lưu lượng: Có thể dùng biến tần (VFD) với motor 3 pha: giảm tốc khi ít tải để tiết kiệm điện – giảm ồn, tăng tốc khi cần xả nhanh.
Biến thể bố trí
-
Upblast (thổi lên): phổ biến để tránh tái tuần hoàn khí bẩn vào mái.
-
Downblast (thổi xuống): dùng cho bài toán đặc thù/ống dẫn, ít gặp trong xả mái công nghiệp.
Gợi ý lắp đặt để “đúng lưu lượng – bền mái”
-
Chống thấm kỹ: dùng gioăng + keo PU quanh đế mái/ốc siết; thiết kế thoát nước trên curb.
-
Khoảng thoáng hút: tránh đặt sát xà gồ, trần kín; chừa đường gió thông thoáng phía dưới.
-
Khoảng cách an toàn mái: giữ độ hở quanh nón để gió thoát tự do; tránh đặt gần cửa hút gió tươi để không hút gió hồi.
-
Chống rung – gió giật: dùng đệm rung, gia cường chân đế; ở vùng gió mạnh nên thêm thép giằng.
-
Bảo trì định kỳ: vệ sinh cánh – lưới – nón che; siết bulông; kiểm tra bạc đạn/dây curoa (nếu có); đo dòng – nhiệt motor.
-
Điện – an toàn: đi dây chống nước/UV, tiếp địa; kiểm tra chiều quay theo mũi tên.
Khi nào nên chọn quạt hướng trục hút mái?
-
Cần xả nhiệt/khí nhanh theo phương thẳng đứng, không muốn đi ống dài.
-
Không gian cần lưu lượng lớn, chi phí/m³/h thấp, lắp gọn trên mái.
Nếu hệ có ống dài/nhiều cút/thiết bị cản → cân nhắc quạt ly tâm (áp tĩnh cao hơn).

Ứng dụng của quạt hướng trục hút mái
Dưới đây là các ứng dụng tiêu biểu của quạt hướng trục hút mái (roof axial exhaust) để bạn tham chiếu nhanh khi chọn giải pháp thông gió:
1) Công nghiệp – nhà xưởng
-
Xả nhiệt – hút khí nóng tích tụ dưới mái tôn, giảm oi bức, hạ tải điều hòa.
-
Thải hơi ẩm/khói loãng, bụi nhẹ từ khu gia công, đóng gói, kho thành phẩm.
-
Kết hợp cửa lấy gió tươi/cooling pad tạo dòng từ dưới lên – thoát mái.
2) Kho bãi & logistics
-
Duy trì luồng không khí một chiều, giảm tích nhiệt ở kho cao, mezzanine.
-
Hỗ trợ khử mùi carton/bao bì, giảm ẩm cục bộ.
3) Bếp công nghiệp – khu F&B
-
Thoát mùi – hơi nước – dầu mỡ loãng lên mái (khi tuyến ống ngắn/thoáng).
-
Dùng hood, lưới chắn rác, damper một chiều để chống gió hồi/mưa tạt.
4) Hầm thang mái – phòng kỹ thuật trên mái
-
Hút khí nóng từ phòng máy, phòng điện, phòng AHU đặt sát mái.
-
Tạo thông gió nền cho tầng kỹ thuật áp mái.
5) Trung tâm thương mại, rạp gym, nhà thi đấu
-
Thay gió cường độ lớn cho không gian mái cao, hỗ trợ điều hòa trung tâm.
-
Giảm nhiễu mùi giữa các khu chức năng bằng hướng thoát mái.
6) Trang trại – nhà kính
-
Xả khí ẩm, khí nóng ra mái, kéo gió tươi từ vách đối diện (tạo đường gió chéo).
-
Kết hợp tấm làm mát (cooling pad) để hạ nhiệt kinh tế.
7) Bãi xe hở/nhà để xe trên cao
-
Thoát khói loãng/khí thải thường ngày, đẩy khí bẩn lên cao và phát tán an toàn.
-
Dùng upblast để tránh gió hồi xuống mái.
Khi NÊN dùng quạt hút mái
-
Cần lưu lượng lớn – đường gió ngắn, muốn xả thẳng lên trên.
-
Không muốn chạy đường ống dài/nhiều cút (chi phí & tổn thất cao).
-
Ưu tiên chi phí/m³/h thấp, lắp gọn trên mái.
Khi CÂN NHẮC phương án khác
-
Hệ ống dài, nhiều thiết bị cản → xem quạt ly tâm (áp tĩnh cao hơn).
-
Môi trường khí ăn mòn/khói dầu đậm đặc → chọn vật liệu/giải pháp chuyên dụng.
Tìm hiểu thêm về các loại quạt liên quan:
- quạt hướng trục nối ống gió
- quạt hướng trục hút khói
- quạt hướng trục hút khói
- quạt hướng trục thông gió
Đặc điểm quạt hút mái DBH-AFM-No
DBH-AFM-No là quạt hút hướng trục mang các đặc điểm:
- Dòng sản phẩm thiết kế riêng biệt cho gắn trên mái, có nón che mưa.
- Gồm 2 loại: Quạt lắp cánh hướng trục, Quạt lắp cánh ly tâm.
- Vật liệu chế tạo: Thép, Inox, Composite Sơn tĩnh điện: bền màu và đẹp Cánh quạt cân bằng động: chạy êm và ổn định.

Thông số kỹ thuật DBH-AFM-NO
| Model | Ðường kính cánh Diameter |
Công suất Power |
Tốc độ Speed |
Ðiện áp Voltage |
Lưu lượng Volume |
Áp suất Pressure |
| (mm) | ( Kw) | (v/ph) | ( V ) | (m3/h) | (Pa) | |
| DBH – AFM-4 | 400 | 0,18 | 1460 | 380 | 2500-3500 | 60-40 |
| 0,25 | 1460 | 380 | 4500-5500 | 80-60 | ||
| DBH – AFM-5 | 500 | 0,37 | 1460 | 380 | 5500-6500 | 100-80 |
| 0,55 | 1460 | 380 | 6500-7000 | 100-80 | ||
| DBH – AFM- 5.5 | 550 | 0,75 | 1460 | 380 | 7000-7500 | 100-80 |
| 0,75 | 1460 | 380 | 7500-8000 | 120-100 | ||
| DBH – AFM-6 | 600 | 1,1 | 1460 | 380 | 180000000- | 150-100 |
| 1,1 | 960 | 380 | 1105000000- | 150-100 | ||
| DBH – AFM-7 | 700 | 1,5 | 1460 | 380 | 1250000000- | 200-150 |
| 2,2 | 960 | 380 | 2205000000- | 150-100 | ||
| DBH – AFM-8 | 800 | 3 | 1460 | 380 | 25000- 30000 |
200-150 |
Mua quạt hướng trục hút mái ở Dobaco
- Quạt hướng trục hút mái kém chất lượng ngày càng có xu hướng xuất hiện tràn lan trên thị trường, khiến người tiêu dùng khó nhận biết và khó tiếp cận với các dòng máy chính hãng. Chính vì vậy, việc lựa chọn cho mình một địa chỉ cung cấp quạt hướng trục thông gió tự nhiên chính hãng là điều rất cần thiết.
- Trên thị trường hiện nay, không phải là điều dễ dàng để tìm kiếm đơn vị cung cấp các sản phẩm quạt hướng trục hút mái. Tình trạng hàng giả, hàng kém chất lượng… tràn lan trên thị trường khiến khách hàng lo lắng.
Một trong những đơn vị cung cấp quạt hướng trục hút mái được đông đảo khách hàng tin tưởng lựa chọn chính là Dobaco. Dobaco không chỉ cung cấp đến quý khách hàng những sản phẩm 100% là hàng chính hãng với giá thành cạnh tranh nhất trên thị trường mà tại đây còn sở hữu nhiều chương trình ưu đãi đầy hấp dẫn.
CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP ĐÔNG BẮC
MST: 0102373360 | ĐKKD số: 0102373360 cấp ngày 21-09-2007
VPGD: Số 38 P.Thịnh Liệt, Q.Hoàng Mai, TP.Hà Nội
Nhà Máy SX: Khu công nghiệp Liên Phương, Thường Tín, Hà Nội
Tel: 024 6328 1925 | Hotline: 0984 249 686 | Fax: 024 3559 2935
Zalo: 0984.249.686
Email: quatdongbac@gmail.com
Website: dobaco.vn
Câu hỏi thường gặp quạt hướng trục hút mái
Khác gì với quạt ly tâm xả mái?
-
Axial hút mái: lưu lượng lớn, chi phí/m³/h thấp, hợp đường gió ngắn–thoáng.
-
Ly tâm: tạo áp tĩnh cao hơn, hợp hệ ống dài/nhiều cút/tiêu âm.
Chọn lưu lượng – cỡ quạt ra sao?
- Ước tính theo ACH: Lưu lượng (m³/h) = Thể tích (m³) × số lần thay gió/giờ, sau đó chọn đường kính/công suất đạt lưu lượng với độ ồn chấp nhận.
Cần áp tĩnh (Pa) khoảng bao nhiêu?
- Tùy trở lực thực tế: miệng hút, lưới, hood, backdraft damper, ống xuyên mái/côn chuyển. Nếu tổng trở lực cao → cân nhắc ly tâm.
Có điều chỉnh tốc độ được không?
- Có, với motor 3 pha dùng biến tần (VFD) để tăng/giảm lưu lượng theo nhu cầu (giờ cao điểm/ngoài giờ).
1 pha hay 3 pha?
-
1P (220V): cỡ nhỏ–trung, tiện nguồn.
-
3P (380V): ổn định cho cỡ trung–lớn, chạy 24/7, dễ tích hợp VFD.
Lắp đặt trên mái cần lưu ý gì?
-
Dùng đế mái (roof curb) chắc chắn, chống thấm bằng gioăng/keo PU.
-
Đảm bảo khoảng thoáng hút phía dưới (không bị trần/xà gồ chắn).
-
Chống rung – giằng gió; kiểm tra chiều quay theo mũi tên.
