Quạt Hướng Trục Công Nghiệp – Những Điều Bạn Cần Biết
Quạt hướng trục công nghiệp là một loại thiết bị được ứng dụng rộng rãi trong đời sống. Tuy nhiên, không ít người vẫn còn khá mơ hồ về loại quạt này.
Bài viết hôm nay, DOBACO sẽ giúp bạn hiểu được khái niệm quạt hướng trục là gì, giá quạt hướng trục như thế nào và các thông tin hữu ích khác nhé!
Quạt hướng trục là gì?
- Quạt hướng trục công nghiệp thực chất là quạt thông gió, với chiều hút và chiều thổi gió song song với trục quạt.
- Quạt hướng trục không tạo ra áp suất được sử dụng nhiều nhất là quạt thông gió hướng trục thân vuông, còn gọi là quạt hút công nghiệp hay quạt công nghiệp đường kính cánh lớn.
Ứng dụng quạt hướng trục công nghiệp
Quạt hướng trục công nghiệp là một thiết bị quan trọng được sử dụng rộng rãi trong các ngành công nghiệp khác nhau để cải thiện lưu thông không khí và kiểm soát nhiệt độ trong môi trường sản xuất.
Dưới đây là một số ứng dụng chính của quạt hướng trục trong công nghiệp:
- Làm mát và thông gió: Quạt hướng trục được sử dụng để làm mát các khu vực sản xuất bằng cách thổi không khí lạnh vào hoặc hút không khí nóng ra khỏi các khu vực đó. Chúng cũng giúp cung cấp không khí tươi cho các nhà máy và xưởng sản xuất, đặc biệt là trong các ngành công nghiệp nặng như thép, khai khoáng, và chế tạo máy.
- Hệ thống HVAC: Trong các hệ thống sưởi, thông gió và điều hòa không khí (HVAC), quạt hướng trục đóng vai trò quan trọng trong việc phân phối đều không khí trong các tòa nhà lớn, trung tâm mua sắm, và các cơ sở thương mại.
- Loại bỏ khí thải và hơi độc hại: Quạt hướng trục thường được sử dụng để loại bỏ khí thải, hơi độc và mùi không mong muốn từ các quy trình sản xuất, góp phần bảo vệ sức khỏe của người lao động.
- Làm mát thiết bị: Các thiết bị và máy móc trong công nghiệp có thể phát sinh nhiệt độ cao trong quá trình hoạt động. Quạt hướng trục giúp làm mát các thiết bị này, từ đó tăng hiệu suất và tuổi thọ của chúng.
- Ứng dụng trong nông nghiệp: Quạt hướng trục cũng được sử dụng trong nông nghiệp để thông gió cho chuồng trại, nhà kính và để làm khô nông sản sau thu hoạch.
- Sử dụng trong phòng sạch và phòng thí nghiệm: Trong các phòng sạch và phòng thí nghiệm yêu cầu tiêu chuẩn không khí rất cao, quạt hướng trục giúp kiểm soát mức độ bụi và các hạt lơ lửng, đảm bảo môi trường thích hợp cho sản xuất và nghiên cứu.
Quạt hướng trục công nghiệp có khả năng di chuyển lượng lớn không khí với chi phí thấp và hiệu quả cao, làm cho chúng trở thành một giải pháp lý tưởng cho nhiều nhu cầu khác nhau trong các môi trường công nghiệp.
Cấu tạo, nguyên lý hoạt động quạt hướng trục
Cấu tạo quạt hướng trục công nghiệp
Quạt hướng trục công nghiệp có cấu tạo đơn giản nhưng hiệu quả, bao gồm các bộ phận chính sau đây:
Cánh quạt (Rotor hoặc Impeller):
- Cánh quạt là phần quan trọng nhất của quạt hướng trục. Chúng có hình dạng cánh được thiết kế để tối đa hóa luồng không khí và giảm tiếng ồn khi quay. Số lượng cánh có thể thay đổi tùy theo mục đích sử dụng và thiết kế cụ thể của quạt.
Động cơ (Motor):
- Động cơ là nguồn cung cấp năng lượng cho quạt, giúp cánh quạt quay và tạo ra luồng không khí. Động cơ có thể là loại điện một chiều (DC) hoặc xoay chiều (AC) và có thể được điều chỉnh tốc độ thông qua bộ điều khiển tốc độ.
Vỏ quạt (Housing or Frame):
- Vỏ quạt bao bọc xung quanh cánh quạt và động cơ để bảo vệ các bộ phận bên trong và hỗ trợ toàn bộ cấu trúc của quạt. Vỏ thường được làm từ kim loại hoặc vật liệu tổng hợp chịu lực và có thể thiết kế dạng ống tròn hoặc hình vuông.
Trục (Shaft):
- Trục nối động cơ với cánh quạt. Trục phải đủ mạnh để chịu được tải trọng quay của cánh quạt và đảm bảo hoạt động ổn định.
Bộ phận giảm chấn (Dampers):
- Đôi khi các quạt được trang bị các bộ phận giảm chấn để điều chỉnh lưu lượng không khí qua quạt hoặc để ngăn chặn luồng không khí ngược.
Hệ thống điều khiển (Control System):
- Nhiều quạt hướng trục công nghiệp được trang bị hệ thống điều khiển điện tử để điều chỉnh tốc độ quạt, hướng gió và các tham số hoạt động khác. Điều này cho phép người dùng tinh chỉnh hiệu suất của quạt cho các ứng dụng cụ thể.
Vành đai và bánh răng (Belts and Gears):
- Trong một số thiết kế quạt, động cơ có thể được nối với cánh quạt thông qua hệ thống vành đai và bánh răng để truyền lực hiệu quả hơn hoặc để thay đổi tốc độ quay của cánh quạt.
Quạt hướng trục công nghiệp thường được thiết kế để có thể hoạt động liên tục trong điều kiện khắc nghiệt như nhiệt độ cao, bụi bẩn, và độ ẩm, đòi hỏi cấu tạo chắc chắn và khả năng chịu tải cao.
Nguyên lý hoạt động của quạt hướng trục công nghiệp
Quạt hướng trục công nghiệp hoạt động dựa trên nguyên lý cơ bản của cơ học chất lưu, đặc biệt là định luật Newton về chuyển động và định luật về bảo toàn động lượng.
Dưới đây là các bước chính mô tả nguyên lý hoạt động của quạt hướng trục:
Hút không khí:
- Khi động cơ của quạt được kích hoạt, trục quay cánh quạt bắt đầu quay. Điều này tạo ra một khu vực áp suất thấp phía trước cánh quạt. Do sự chênh lệch áp suất này, không khí từ môi trường xung quanh được hút vào phía trước của quạt.
Tăng tốc không khí:
- Không khí đi vào quạt tiếp xúc với các cánh quay. Khi các cánh quay, chúng “bắt” không khí và đẩy nó ra phía sau. Cánh quạt có thiết kế đặc biệt để hiệu quả tối đa hóa việc di chuyển không khí này, làm tăng tốc độ dòng chảy của không khí qua quạt.
Phân phối không khí:
- Không khí được tăng tốc bởi cánh quạt sau đó được phân phối đồng đều qua vỏ quạt. Trong công nghiệp, không khí này có thể được dẫn qua các ống dẫn hoặc được thổi trực tiếp vào không gian cần làm mát hoặc thông gió.
Trao đổi năng lượng:
- Quá trình di chuyển không khí qua cánh quạt không chỉ bao gồm việc di chuyển không khí mà còn là trao đổi năng lượng. Khi không khí được đẩy qua cánh, một lượng năng lượng được truyền từ động cơ qua cánh quạt vào không khí, làm tăng năng lượng chuyển động của nó.
Thoát không khí:
- Không khí đã được tăng tốc sau đó thoát ra khỏi quạt và vào khu vực cần được làm mát hoặc thông gió. Quạt hướng trục hiệu quả trong việc di chuyển lượng lớn không khí với chi phí năng lượng tương đối thấp.
Điều chỉnh và kiểm soát:
- Nhiều quạt hướng trục công nghiệp hiện đại được trang bị các hệ thống điều khiển điện tử để điều chỉnh tốc độ quạt và định hướng luồng không khí, tùi thuận lợi cho việc kiểm soát môi trường làm việc một cách chính xác hơn.
Quạt hướng trục rất hiệu quả trong việc tạo ra một luồng không khí liên tục và có hướng, làm cho chúng trở thành lựa chọn phổ biến trong các ứng dụng công nghiệp như làm mát, thông gió và điều hòa không khí.
Các loại quạt hướng trục (Gián tiếp – trực tiếp)
Có hai loại quạt hướng trục công nghiệp chính:
- Quạt hướng trục trực tiếp: Là quạt có cánh gắn trực tiếp vào motor.
- Quạt hướng trục gián tiếp: Sử dụng dây curoa truyền lực quay từ motor tới cánh.
Từ hai loại quạt trên người ta sản xuất ra rất nhiều loại quạt hướng trục khác nhau, quạt tạo ra áp suất và quạt không tạo ra áp suất, quạt hướng trục thân tròn, thân vuông cố định và không cố định như quạt hướng trục dòng xách tay.
Quạt hướng trục công nghiệp không tạo ra áp suất được sử dụng nhiều nhất là quạt thông gió là quạt hướng trục thân vuông còn gọi là quạt hút công nghiệp – quạt có đường kính cánh lớn.
Ưu nhược điểm của quạt hướng trục công nghiệp
Quạt hướng trục được ưa chuộng trong nhiều ứng dụng công nghiệp và thương mại do tính năng và hiệu quả của chúng.
Dưới đây là một số ưu và nhược điểm của quạt hướng trục:
Ưu điểm
Hiệu quả Chi phí:
- Quạt hướng trục thường có giá thành thấp hơn so với các loại quạt khác như quạt ly tâm, đồng thời chi phí bảo trì và vận hành cũng thấp hơn.
Kích thước và Trọng lượng Nhẹ:
- Nhờ thiết kế đơn giản và gọn nhẹ, quạt hướng trục dễ dàng lắp đặt và tích hợp vào các hệ thống và không gian khác nhau mà không cần nhiều sửa đổi cơ sở hạ tầng.
Hiệu quả Năng lượng:
- Quạt hướng trục có khả năng di chuyển một lượng lớn không khí với lượng năng lượng tiêu thụ tương đối thấp, nhờ vào thiết kế cánh quạt tối ưu.
Điều khiển Tốc độ Linh hoạt:
- Nhiều mẫu quạt hướng trục hiện đại được trang bị bộ điều khiển tốc độ, cho phép điều chỉnh linh hoạt tốc độ gió phù hợp với nhu cầu sử dụng thực tế.
Bảo trì Đơn giản:
- Cấu tạo đơn giản của quạt hướng trục làm cho việc bảo trì và sửa chữa trở nên dễ dàng hơn so với các loại quạt phức tạp khác.
Nhược điểm
Hạn chế về Áp suất:
- Quạt hướng trục không thích hợp để tạo ra áp suất cao. Chúng thường được sử dụng trong các ứng dụng yêu cầu áp suất thấp đến trung bình.
Tiếng ồn:
- Trong một số trường hợp, quạt hướng trục có thể phát ra tiếng ồn đáng kể, đặc biệt khi chạy ở tốc độ cao, do va chạm giữa không khí và cánh quạt.
Giới hạn về Điều chỉnh Không khí:
- Quạt hướng trục thường không có khả năng điều chỉnh hướng không khí một cách chính xác như các loại quạt khác, ví dụ như quạt ly tâm với các cửa gió có thể điều chỉnh.
Kém hiệu quả trong không gian chật hẹp:
- Trong các không gian có cản trở hoặc khi cần dẫn không khí qua các đường ống dài và phức tạp, hiệu quả của quạt hướng trục có thể giảm đáng kể.
Tùy thuộc vào yêu cầu cụ thể của từng ứng dụng, người dùng cần cân nhắc cẩn thận các ưu và nhược điểm của quạt hướng trục để đảm bảo lựa chọn phù hợp nhất cho nhu cầu của mình.
Giá quạt hướng trục bao nhiêu?
- Quạt hướng trục công nghiệp được sản xuất theo quy trình chất lượng đạt chuẩn, năng suất hoạt động hiệu quả cao nên giá thành trên thị trường không hề rẻ.
- Giá quạt hướng trục tùy theo ứng dụng cũng như mục đích sử dụng của khách hàng mà chúng tôi có những thiết kế riêng. Mỗi thiết kế khác nhau đều được sử dụng chất liệu, giải pháp và kích thước khác nhau, chúng tôi sẽ có những bảng báo giá tương ứng theo đúng thỏa thuận giữa hai bên.
- Dobaco.vn là đơn vị có giá quạt hướng trục tốt nhất thi trường : Gọi ngay đến hotline: 0984.249.686
Kinh Nghiệm Chọn Mua Quạt Hướng Trục Công Nghiệp – Bạn Phải Xem Ngay!
Khi chọn mua quạt hướng trục công nghiệp, bạn cần xem xét các yếu tố sau để đảm bảo chọn được sản phẩm phù hợp và hiệu quả:
- Kích Thước và Công Suất của Quạt: Công suất và kích thước của quạt ảnh hưởng trực tiếp đến khả năng làm mát. Quạt càng lớn thì công suất càng cao và hiệu quả làm mát cũng tốt hơn. Đối với môi trường xí nghiệp, bạn nên chọn quạt hướng trục có công suất lớn để làm mát hiệu quả và tiết kiệm năng lượng.
- Chất Liệu Làm Quạt: Quạt hướng trục được sản xuất từ nhiều chất liệu khác nhau như thép, inox, thép mạ kẽm. Nếu bạn dùng quạt ở môi trường ẩm ướt hoặc tiếp xúc với hóa chất, quạt inox là lựa chọn tốt để chống ăn mòn.
- Giá Cả và Thương Hiệu: Lựa chọn sản phẩm từ những thương hiệu uy tín và so sánh giá cả giữa các sản phẩm cùng chức năng từ các nhà sản xuất khác nhau. Điều này giúp bạn tránh mua phải hàng kém chất lượng với giá cao.
- Mục Đích Sử Dụng và Vị Trí Lắp Đặt: Xác định mục đích sử dụng và vị trí lắp đặt quạt (trên mái, gắn tường, tại tòa nhà, tầng hầm, v.v.) sẽ ảnh hưởng đến lựa chọn loại quạt phù hợp.
- Môi Trường Làm Việc của Quạt: Cần xác định môi trường làm việc của quạt, như liệu có chứa hóa chất ăn mòn, ẩm ướt, hay nhiệt độ cao không.
- Xác Định Các Thông Số Kỹ Thuật và Số Lượng Quạt Cần Thiết: Tính toán lượng không khí cần thiết để bao phủ không gian làm việc, dựa trên diện tích thực tế và lựa chọn thông số kỹ thuật cao hơn một chút so với thông số tính toán để đảm bảo hiệu quả.
- Lựa Chọn Đơn Vị Cung Cấp: Chọn đơn vị cung cấp quạtđược đánh giá là uy tín và chất lượng. Nên chọn những nhà sản xuất và cung cấp lớn vì họ thường đảm bảo về giá và chất lượng sản phẩm.
- Chuẩn Bị Chi Phí và Kiểm Tra Trước Khi Lắp Đặt: Sau khi đã lựa chọn được dòng quạt và đơn vị cung cấp, hãy chuẩn bị chi phí cần thiết và kiểm tra hàng hóa trước khi lắp đặt, bao gồm số lượng hàng, sản phẩm đúng như đã đặt, và kiểm tra các hư hỏng nếu có.
- Hiệu Quả và Tiếng Ồn Thấp: Lựa chọn quạt có hiệu quả cao nhưng tiếng ồn thấp sẽ đem lại môi trường làm việc thoải mái và hiệu quả hơn.
- Sự Khác Biệt Giữa Quạt Hướng Trục và Quạt Ly Tâm: Quạt hướng trục thích hợp cho việc lưu thông không khí trong các phòng lớn và thông gió qua tường và ống dẫn. Chúng ít tốn kém hơn và chạy êm hơn so với quạt ly tâm, nhưng quạt ly tâm có áp suất cao hơn và thích hợp với các mạch dài.
Lưu ý rằng việc chọn mua quạt hướng trục công nghiệp không chỉ đơn thuần là chọn sản phẩm có giá tốt nhất mà còn phụ thuộc vào nhu cầu cụ thể và điều kiện sử dụng cụ thể của bạn.
Lưu Ý Khi Sử Dụng Quạt Hướng Trục Công Nghiệp – Bền Nhất
Khi sử dụng quạt hướng trục công nghiệp, có một số lưu ý quan trọng để đảm bảo quạt hoạt động hiệu quả, bền bỉ và an toàn:
- Lắp Đặt Đúng Cách: Trước khi lắp đặt, cần chuẩn bị đầy đủ dụng cụ như tua vít, máy khoan, đinh và dụng cụ chuyên dụng khác. Kiểm tra thử quạt để đảm bảo nó hoạt động bình thường và không có hiện tượng lạ. Đảm bảo quạt không có vật dụng dư thừa rơi vào trong, và các mối ghép nối chắc chắn.
- An Toàn Khi Vận Hành: Khi quạt hoạt động, tránh mặc quần áo rộng và giữ tóc tai gọn gàng để không bị mắc vào lưỡi quạt. Đảm bảo an toàn về điện bằng cách kiểm tra kết nối điện đúng cách và cách điện tốt. Sử dụng thiết bị bảo hộ cá nhân như kính an toàn và thiết bị bảo vệ thính giác trong quá trình vận hành quạt.
- Chọn Vị Trí Lắp Đặt Phù Hợp: Cần khảo sát khu vực lắp đặt quạt dựa vào diện tích để xác định số lượng quạt và công suất phù hợp. Lựa chọn vị trí lắp đặt sao cho không ảnh hưởng đến hoạt động bên trong nhà xưởng và đảm bảo an toàn cho người lao động.
- Lựa Chọn Thương Hiệu Uy Tín: Chọn mua quạt từ những thương hiệu uy tín để đảm bảo tuổi thọ tốt và hoạt động bền bỉ theo thời gian.
- Bảo Trì và Kiểm Tra Định Kỳ: Thực hiện bảo trì định kỳ để đảm bảo quạt hoạt động ổn định và bền bỉ. Bất kỳ bộ phận nào bị hư hỏng hoặc mòn cần được thay thế ngay lập tức và tất cả các bộ phận chuyển động phải được kiểm tra thường xuyên.
- Chăm Sóc Vòng Bi Quạt: Sử dụng chất bôi trơn phù hợp cho vòng bi quạt để giảm ma sát và mài mòn, giảm sinh nhiệt và tránh nguy cơ kẹt vòng bi.
Các loại quạt hướng trục công nghiệp phổ biến
Sau đây, DOBACO xin giới thiệu đến khách hàng top 4 loại quạt hướng trục công nghiệp do chúng tôi phân phối chính hãng, được nhiều người tiêu dùng tin tưởng.
Quạt công nghiệp thông gió
- Đây là loại quạt hướng trục thông gió thân tròn, truyền động gián tiếp có công suất nhỏ điện áp 1 pha nhiều tốc độ có thể điều chỉnh lưu lượng theo ý muốn.
- Sản phẩm thuộc loại cánh quạt được thiết kế góc nghiêng, số cánh phù hợp và được cân bằng động 2 mặt nên chạy rất êm, không rung.
Quạt hướng trục di động
- Quạt hướng trục di động là loại quạt hướng trục thông gió thân tròn, truyền động gián tiếp có đường kính từ 200-2000mm, công suất từ 0.2 Kw-55 Kw.
- Quạt hướng trục công nghiệp thông gió cánh quạt góc nghiêng phù hợp và được cân bằng động chạy êm, không rung.
Quạt hướng trục tròn
- Đây là dạng quạt thông gió hướng trục thiết kế dạng ống tròn được truyền động trực tiếp, phù hợp sử dụng với nối ống dẫn khí cần áp lực cao để thông gió, hút gió tại các đường ống dẫn của hệ thống thông gió tòa nhà, thông gió nhà xưởng.

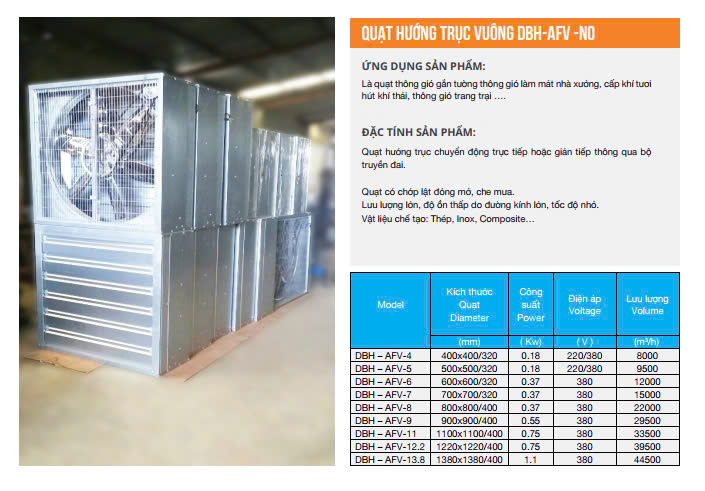

Quạt hướng trục vuông DBH-AFV
- Quạt hướng trục chuyển động trực tiếp hoặc gián tiếp thông qua bộ truyền đai. Quạt có chớp lật đóng mở, che mưa. Quạt thường được gắn tường làm mát nhà xưởng, cấp khí tươi hút khí thải, thông gió trang trại.
- Quạt có lưu lượng lớn, độ ồn thấp do đường kính lớn, tốc độ nhỏ. Vật liệu chế tạo gồm thép, inox, composite.
Các loại quạt hướng trục sản xuất tại DOBACO

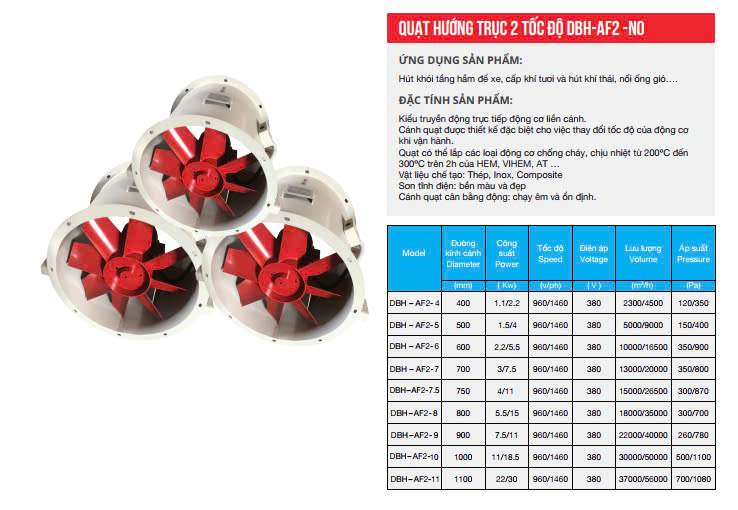

QUẠT HƯỚNG TRỤC 2 TỐC ĐỘ DBH-AF2-NO
ỨNG DỤNG SẢN PHẨM:
- Hút khói tầng hầm để xe, cấp khí tươi và hút khí thải, nối ống gió…
ĐẶC TÍNH SẢN PHẨM:
- Kiểu truyền động trực tiếp động cơ liền cánh.
- Cánh quạt được thiết kế đặc biệt cho tốc độ cao đối tác có cữ động cơ và khi vận hành.
- Quạt có thể lắp các loại động cơ chống cháy, chịu nhiệt từ 200°C đến 300°C trên 2h của HEM, VIHEM, AT…
- Vật liệu chế tạo: Thép, Inox, Composite.
- Sơn tĩnh điện: bền màu và đẹp.
- Cánh quạt cân bằng động: chạy êm và ổn định.
Bảng thông số kỹ thuật
| Model | Đường kính cánh (Diameter) | Công suất (Power) | Tốc độ (Speed) | Điện áp (Voltage) | Lưu lượng (Volume) | Áp suất (Pressure) |
|---|---|---|---|---|---|---|
| DBH – AF2-4 | 400 | 1.1/2.2 | 960/480 | 380 | 3000/1500 | 120/50 |
| DBH – AF2-5 | 500 | 1.5/3 | 960/480 | 380 | 5000/2500 | 150/60 |
| DBH – AF2-6 | 600 | 2.2/4 | 960/480 | 380 | 8000/4000 | 180/80 |
| DBH – AF2-7 | 700 | 3/5.5 | 960/480 | 380 | 12000/6000 | 200/100 |
| DBH – AF2-7.5 | 750 | 4/7.5 | 960/480 | 380 | 14000/7000 | 220/120 |
| DBH – AF2-8 | 800 | 5.5/11 | 960/480 | 380 | 18000/9000 | 250/150 |
| DBH – AF2-9 | 900 | 7.5/15 | 960/480 | 380 | 22000/11000 | 280/180 |
| DBH – AF2-10 | 1000 | 11/22 | 960/480 | 380 | 30000/15000 | 300/200 |
| DBH – AF2-11 | 1100 | 15/30 | 960/480 | 380 | 37000/18500 | 350/250 |

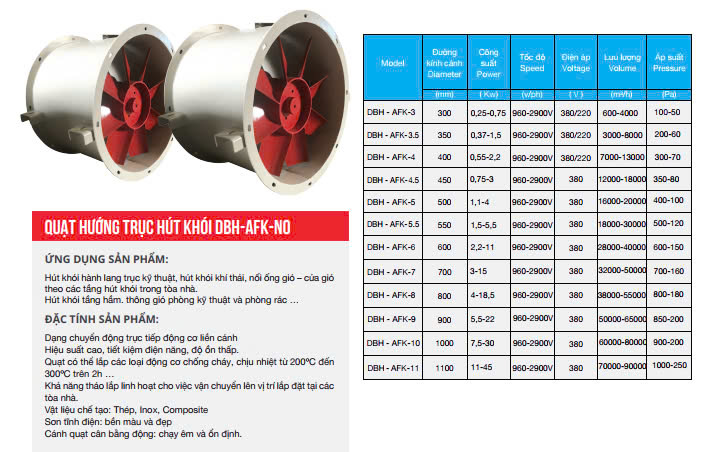

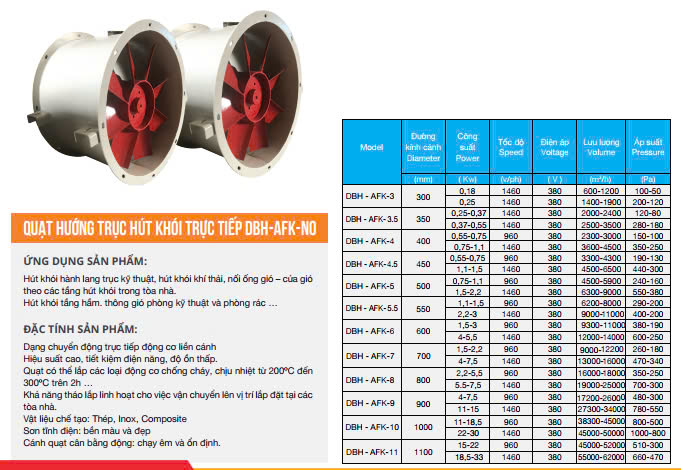

QUẠT HƯỚNG TRỤC HÚT KHÓI DBH-AFK-NO
ỨNG DỤNG SẢN PHẨM:
- Hút khói hành lang trực kỹ thuật, hút khói khí thải, nối ống gió – cửa gió theo các tầng hút khói trong tòa nhà.
- Hút khói tầng hầm, thông gió phòng kỹ thuật và phòng rác…
ĐẶC TÍNH SẢN PHẨM:
- Dạng chuyển động trực tiếp động cơ liền cánh.
- Hiệu suất cao, tiết kiệm điện năng, độ ồn thấp.
- Quạt có thể lắp các loại động cơ chống cháy, chịu nhiệt từ 200°C đến 300°C trên 2h.
- Khả năng tháo lắp linh hoạt cho việc chuyển lên vị trí lắp đặt tại các tòa nhà.
- Vật liệu chế tạo: Thép, Inox, Composite.
- Sơn tĩnh điện: bền màu và đẹp.
- Cánh quạt cân bằng động: chạy êm và ổn định.
Bảng thông số kỹ thuật
| Model | Đường kính cánh (Diameter) | Công suất (Power) | Tốc độ (Speed) | Điện áp (Voltage) | Lưu lượng (Volume) | Áp suất (Pressure) |
|---|---|---|---|---|---|---|
| DBH – AFK-3 | 300 | 0.18 | 960-2880 | 380 | 600-1800 | 100-50 |
| DBH – AFK-3.5 | 350 | 0.37-1.5 | 960-2880 | 380 | 800-3000 | 200-80 |
| DBH – AFK-4 | 400 | 0.75-2.2 | 960-2880 | 380 | 2000-4000 | 300-100 |
| DBH – AFK-4.5 | 450 | 1.5-3 | 960-2880 | 380 | 3000-5000 | 500-120 |
| DBH – AFK-5 | 500 | 2.2-4 | 960-2880 | 380 | 4000-8000 | 800-150 |
| DBH – AFK-5.5 | 550 | 2.2-5.5 | 960-2880 | 380 | 5000-10000 | 1000-160 |
| DBH – AFK-6 | 600 | 3-7.5 | 960-2880 | 380 | 6000-12000 | 1200-180 |
| DBH – AFK-7 | 700 | 5.5-11 | 960-2880 | 380 | 10000-18000 | 1500-200 |
| DBH – AFK-8 | 800 | 7.5-15 | 960-2880 | 380 | 15000-25000 | 1800-250 |
| DBH – AFK-9 | 900 | 11-22 | 960-2880 | 380 | 20000-35000 | 2000-300 |
| DBH – AFK-10 | 1000 | 15-30 | 960-2880 | 380 | 25000-40000 | 2500-350 |
| DBH – AFK-11 | 1100 | 18.5-45 | 960-2880 | 380 | 30000-50000 | 3000-450 |

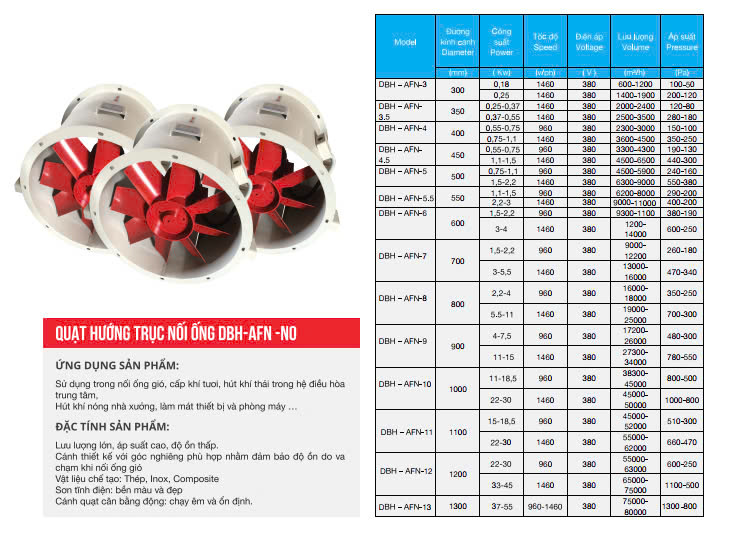

QUẠT HƯỚNG TRỤC NỐI ỐNG DBH-AFN-NO
ỨNG DỤNG SẢN PHẨM:
- Sử dụng trong nối ống gió, cấp khí tươi, hút khí thải trong hệ điều hòa trung tâm.
- Hút khí nóng nhà xưởng, làm mát thiết bị và phòng máy…
ĐẶC TÍNH SẢN PHẨM:
- Lưu lượng lớn, áp suất cao, độ ồn thấp.
- Cánh thiết kế với góc nghiêng phù hợp nhằm đảm bảo độ ồn do va đập khi nối ống gió.
- Vật liệu chế tạo: Thép, Inox, Composite.
- Sơn tĩnh điện: bền màu và đẹp.
- Cánh quạt cân bằng động: chạy êm và ổn định.
Bảng thông số kỹ thuật
| Model | Đường kính cánh (Diameter) | Công suất (Power) | Tốc độ (Speed) | Điện áp (Voltage) | Lưu lượng (Volume) | Áp suất (Pressure) |
|---|---|---|---|---|---|---|
| DBH – AFN-3 | 300 | 0.18 | 1460 | 380 | 600-1200 | 100-50 |
| DBH – AFN-3.5 | 350 | 0.25-1.1 | 1460 | 380 | 1200-3000 | 150-80 |
| DBH – AFN-4 | 400 | 0.37-1.5 | 1460 | 380 | 2000-3500 | 200-120 |
| DBH – AFN-5 | 500 | 0.75-2.2 | 1460 | 380 | 3000-5000 | 250-150 |
| DBH – AFN-5.5 | 550 | 1.1-2.2 | 1460 | 380 | 4000-8000 | 200-180 |
| DBH – AFN-7 | 700 | 1.5-4 | 1460 | 380 | 7000-15000 | 300-250 |
| DBH – AFN-8 | 800 | 2.2-4 | 1460 | 380 | 12000-20000 | 350-250 |
| DBH – AFN-9 | 900 | 4-7.5 | 1460 | 380 | 15000-30000 | 450-300 |
| DBH – AFN-10 | 1000 | 5.5-11 | 1460 | 380 | 20000-35000 | 500-400 |
| DBH – AFN-11 | 1100 | 7.5-15 | 1460 | 380 | 25000-40000 | 600-450 |
| DBH – AFN-12 | 1200 | 11-22 | 1460 | 380 | 30000-50000 | 700-500 |
| DBH – AFN-13 | 1300 | 15-30 | 960-1460 | 380 | 50000-70000 | 750-550 |

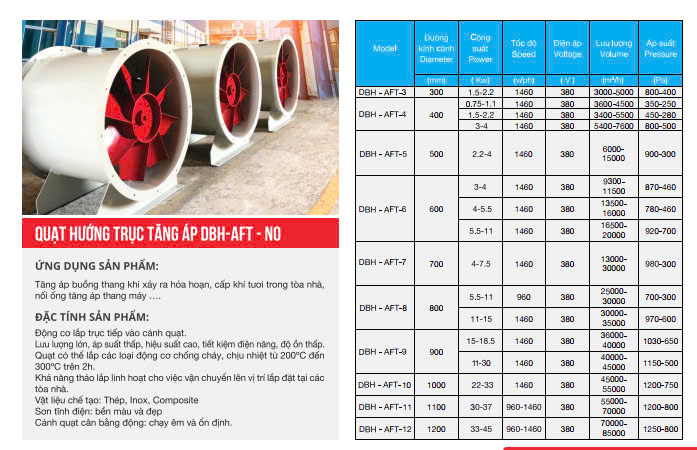

QUẠT HƯỚNG TRỤC TĂNG ÁP DBH-AFT-NO
ỨNG DỤNG SẢN PHẨM:
- Tăng áp buồng thang khi xảy ra hỏa hoạn, cấp khí tươi trong tòa nhà, nối ống tăng áp thang máy…
ĐẶC TÍNH SẢNPHẨM :
- Động cơ lắp trực tiếp vào cánh quạt.
- Lưu lượng lớn, áp suất cao, hiệu suất cao, tiết kiệm điện năng, độ ồn thấp.
- Quạt có thể lắp các loại động cơ chống cháy, chịu nhiệt từ 200°C đến 300°C trên 2h.
- Khả năng tháo lắp linh hoạt cho việc chuyển lên vị trí lắp đặt tại các tòa nhà.
- Vật liệu chế tạo: Thép, Inox, Composite.
- Sơn tĩnh điện: bền màu và đẹp.
- Cánh quạt cân bằng động: chạy êm và ổn định.
Bảng thông số kỹ thuật
| Model | Đường kính cánh (Diameter) | Công suất (Power) | Tốc độ (Speed) | Điện áp (Voltage) | Lưu lượng (Volume) | Áp suất (Pressure) |
|---|---|---|---|---|---|---|
| DBH – AFT-3 | 300 | 0.75-1.2 | 1460 | 380 | 3000-5000 | 350-250 |
| DBH – AFT-4 | 400 | 1.5-2.2 | 1460 | 380 | 5000-8000 | 400-300 |
| DBH – AFT-5 | 500 | 2-4 | 1460 | 380 | 8000-13000 | 500-400 |
| DBH – AFT-6 | 600 | 3-4 | 1460 | 380 | 13000-18000 | 900-300 |
| DBH – AFT-7 | 700 | 5.5-11 | 1460 | 380 | 18000-25000 | 900-500 |
| DBH – AFT-8 | 800 | 7.5-15 | 1460 | 380 | 25000-35000 | 1100-700 |
| DBH – AFT-9 | 900 | 11-22 | 1460 | 380 | 35000-45000 | 1200-800 |
| DBH – AFT-10 | 1000 | 15-30 | 1460 | 380 | 40000-50000 | 1300-900 |
| DBH – AFT-11 | 1100 | 22-37 | 1460 | 380 | 50000-60000 | 1400-1000 |
| DBH – AFT-12 | 1200 | 37-55 | 1460 | 380 | 60000-70000 | 1500-1250 |
QUẠT HƯỚNG TRỤC HÚT KHÓI TRỰC TIẾP DBH-AFK-NO
ỨNG DỤNG SẢN PHẨM:
- Hút khói hành lang trực kỹ thuật, hút khói khí thải, nối ống gió – cửa gió theo các tầng hút khói trong tòa nhà.
- Hút khói tầng hầm, thông gió phòng kỹ thuật và phòng rác…
ĐẶC TÍNH SẢN PHẨM:
- Dạng chuyển động trực tiếp động cơ liền cánh.
- Hiệu suất cao, tiết kiệm điện năng, độ ồn thấp.
- Quạt có thể lắp các loại động cơ chống cháy, chịu nhiệt từ 200°C đến 300°C trên 2h.
- Khả năng tháo lắp linh hoạt cho việc vận chuyển lên vị trí lắp đặt tại các tòa nhà.
- Vật liệu chế tạo: Thép, Inox, Composite.
- Sơn tĩnh điện: bền màu và đẹp.
- Cánh quạt cân bằng động: chạy êm và ổn định.
Bảng thông số kỹ thuật
| Model | Đường kính cánh (Diameter) | Công suất (Power) | Tốc độ (Speed) | Điện áp (Voltage) | Lưu lượng (Volume) | Áp suất (Pressure) |
|---|---|---|---|---|---|---|
| DBH – AFK-3 | 300 | 0.18 | 1460 | 380 | 600-1200 | 100-50 |
| DBH – AFK-3.5 | 350 | 0.25-1.1 | 1460 | 380 | 1200-3000 | 150-80 |
| DBH – AFK-4 | 400 | 0.37-1.5 | 1460 | 380 | 2000-3500 | 200-120 |
| DBH – AFK-4.5 | 450 | 0.75-2.2 | 1460 | 380 | 3000-5000 | 250-150 |
| DBH – AFK-5 | 500 | 1.1-3 | 1460 | 380 | 4000-8000 | 300-200 |
| DBH – AFK-5.5 | 550 | 1.5-4 | 1460 | 380 | 5000-10000 | 350-250 |
| DBH – AFK-6 | 600 | 2.2-5.5 | 1460 | 380 | 7000-12000 | 400-300 |
| DBH – AFK-7 | 700 | 3-7.5 | 1460 | 380 | 10000-18000 | 500-350 |
| DBH – AFK-8 | 800 | 5.5-11 | 1460 | 380 | 15000-25000 | 600-400 |
| DBH – AFK-9 | 900 | 7.5-15 | 1460 | 380 | 20000-35000 | 700-450 |
| DBH – AFK-10 | 1000 | 11-22 | 1460 | 380 | 25000-40000 | 800-500 |
| DBH – AFK-11 | 1100 | 15-30 | 1460 | 380 | 30000-50000 | 900-600 |
QUẠT HƯỚNG TRỤC VUÔNG DBH-AFV-NO
ỨNG DỤNG SẢN PHẨM:
- Là quạt thông gió gắn tường thông gió làm mát nhà xưởng, cấp khí tươi, hút khí thải, thông gió trang trại…
ĐẶC TÍNH SẢN PHẨM:
- Quạt hướng trục chuyển động trực tiếp hoặc gián tiếp thông qua bộ truyền đai.
- Quạt có chớp lá tôn mở, che mưa.
- Lưu lượng lớn, độ ồn thấp do đường kính lớn, tốc độ nhỏ.
- Vật liệu chế tạo: Thép, Inox, Composite…
Bảng thông số kỹ thuật
| Model | Kích thước Quạt (Diameter) | Công suất (Power) | Điện áp (Voltage) | Lưu lượng (Volume) |
|---|---|---|---|---|
| DBH – AFV-4 | 400×400/320 | 0.18 | 220/380 | 8000 |
| DBH – AFV-5 | 500×500/320 | 0.37 | 220/380 | 9500 |
| DBH – AFV-6 | 600×600/320 | 0.55 | 380 | 13500 |
| DBH – AFV-7 | 700×700/320 | 0.75 | 380 | 19500 |
| DBH – AFV-8 | 800×800/320 | 1.1 | 380 | 29500 |
| DBH – AFV-9 | 900×900/320 | 1.5 | 380 | 35500 |
| DBH – AFV-11 | 1100×1100/320 | 2.2 | 380 | 39500 |
| DBH – AFV-13.2 | 1380×1380/400 | 3.7 | 380 | 44500 |

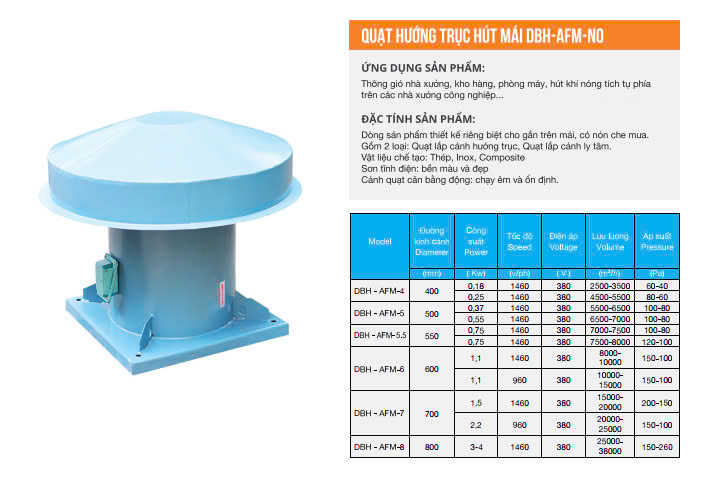

QUẠT HƯỚNG TRỤC HÚT MÁI DBH-AFM-NO
ỨNG DỤNG SẢN PHẨM:
- Thông gió nhà xưởng, kho hàng, phòng máy, hút khí nóng tích tụ phía trên các nhà xưởng công nghiệp…
ĐẶC TÍNH SẢN PHẨM:
- Dòng sản phẩm thiết kế riêng biệt cho trên mái, có nón che mưa.
- Gồm 2 loại: Quạt lắp động cơ nằm ngang, quạt lắp cánh ly tâm.
- Vật liệu chế tạo: Thép, Inox, Composite.
- Sơn tĩnh điện: bền màu và đẹp.
- Cánh quạt cân bằng động: chạy êm và ổn định.
Bảng thông số kỹ thuật
| Model | Đường kính cánh (Diameter) | Công suất (Power) | Tốc độ (Speed) | Điện áp (Voltage) | Lưu lượng (Volume) | Áp suất (Pressure) |
|---|---|---|---|---|---|---|
| DBH – AFM-4 | 400 | 0.18 | 1460 | 380 | 2500-3500 | 100-50 |
| DBH – AFM-5 | 500 | 0.37 | 1460 | 380 | 4000-5000 | 150-100 |
| DBH – AFM-5.5 | 550 | 0.75 | 1460 | 380 | 6000-7000 | 180-120 |
| DBH – AFM-6 | 600 | 1.1 | 1460 | 380 | 8000-10000 | 200-150 |
| DBH – AFM-7 | 700 | 2.2 | 1460 | 380 | 12000-15000 | 220-180 |
| DBH – AFM-8 | 800 | 3-4 | 1460 | 380 | 15000-18000 | 250-200 |
Tại sao nên mua quạt hướng trục tại Dobaco?
Công ty DOBACO là nhà sản xuất, nhập khẩu & phân phối quạt công nghiệp tại thị trường Việt, với đa dạng mẫu mã, chủng loại từ nhiều nhãn hàng lớn và đặc biệt là các sản phẩm của chúng tôi có thể đáp ứng mọi yêu cầu của khách hàng.
Dobaco có thể là một lựa chọn tốt để mua quạt hướng trục vì những lý do sau:
- Chất lượng sản phẩm: Dobaco có thể cung cấp quạt hướng trục chất lượng cao, đảm bảo độ bền và hiệu suất làm việc tốt.
- Dịch vụ khách hàng: Dịch vụ khách hàng tốt, hỗ trợ nhanh chóng và chuyên nghiệp có thể là một trong những ưu điểm của Dobaco.
- Giá cả cạnh tranh: Giá cả của sản phẩm có thể rất cạnh tranh, mang lại giá trị tốt cho người tiêu dùng.
- Đa dạng sản phẩm: Sự đa dạng về các loại quạt hướng trục, kích thước, và các tính năng khác nhau giúp khách hàng có nhiều lựa chọn phù hợp với nhu cầu của mình.
- Bảo hành và hậu mãi: Chính sách bảo hành tốt và dịch vụ hậu mãi có thể là một yếu tố quan trọng khi mua quạt hướng trục.
Nếu bạn đang có nhu cầu tìm mua quạt hướng trục công nghiệp & tham khảo giá quạt hướng trục chất lượng, uy tín thì hãy gọi ngay đến hotline: 0984.249.686
Câu Hỏi Thường Gặp
Quạt hướng trục và quạt ly tâm khác nhau như thế nào?
- Quạt hướng trục và quạt ly tâm khác biệt chủ yếu ở hướng dòng không khí và thiết kế.
- Quạt hướng trục đẩy không khí theo hướng trục của cánh quạt, trong khi quạt ly tâm đẩy không khí ra ngoài theo hướng vuông góc với trục. Quạt ly tâm thường được sử dụng khi cần áp suất không khí cao.
Quạt hướng trục có thể điều chỉnh tốc độ không?
- Có, nhiều mô hình quạt hướng trục được trang bị tính năng điều chỉnh tốc độ, cho phép người dùng tăng hoặc giảm lưu lượng không khí theo nhu cầu. Điều này thường được thực hiện thông qua bộ điều khiển tốc độ hoặc hệ thống điều khiển thông minh.
Quạt hướng trục có ồn không?
- Mức độ ồn của quạt hướng trục phụ thuộc vào thiết kế, kích thước và tốc độ quay của quạt.
- Một số mô hình được thiết kế để hoạt động rất êm, đặc biệt thích hợp cho các môi trường cần giữ yên tĩnh như văn phòng hoặc nhà ở.
Quạt hướng trục cần bảo trì thường xuyên không?
- Giống như hầu hết các thiết bị cơ khí, quạt hướng trục cũng cần bảo trì định kỳ để đảm bảo hiệu suất làm việc và tuổi thọ.
- Bảo trì có thể bao gồm việc làm sạch, kiểm tra và thay thế các phần hỏng hóc, và bôi trơn các bộ phận di chuyển.
Có thể lắp đặt quạt hướng trục trên trần nhà không?
- Có, quạt hướng trục có thể được lắp đặt trên trần nhà, tường hoặc thậm chí là trong các đường ống dẫn.
- Tuy nhiên, việc lắp đặt cần đảm bảo đúng kỹ thuật và tuân thủ các quy định an toàn.
Quạt hướng trục có thể sử dụng trong môi trường công nghiệp có điều kiện khắc nghiệt không?
- Có, có nhiều loại quạt hướng trục được thiết kế đặc biệt để chịu được điều kiện công nghiệp khắc nghiệt như nhiệt độ cao, độ ẩm cao, hoặc môi trường đầy bụi.
- Tuy nhiên, cần chọn loại quạt phù hợp với các yêu cầu cụ thể của môi trường sử dụng.
Tại sao quạt hướng trục lại được sử dụng phổ biến trong các hệ thống HVAC?
- Trả lời: Quạt hướng trục thường được ưa chuộng trong hệ thống HVAC (Heating, Ventilation, and Air Conditioning) . Vì chúng có khả năng di chuyển một lượng lớn không khí với áp suất tương đối thấp và hiệu suất năng lượng cao, đồng thời cũng dễ dàng lắp đặt và bảo trì.
Quạt hướng trục có thích hợp với việc làm mát không khí không?
- Trả lời: Có, quạt hướng trục rất thích hợp cho việc làm mát không khí, đặc biệt là trong những khu vực rộng lớn như nhà xưởng, nhà kho, hoặc các sự kiện ngoài trời, nơi cần di chuyển một lượng lớn không khí.
Làm thế nào để đánh giá hiệu suất của quạt hướng trục?
- Trả lời: Hiệu suất của quạt hướng trục thường được đánh giá dựa trên các yếu tố như lưu lượng không khí (m3/phút), áp suất không khí (Pa), hiệu suất năng lượng, và mức độ ồn.
- Các thông số này thường được cung cấp bởi nhà sản xuất và có thể giúp bạn chọn quạt phù hợp với nhu cầu của mình.
Quạt hướng trục có thể sử dụng với bộ lọc không khí không?
- Trả lời: Có, quạt hướng trục có thể kết hợp với bộ lọc không khí để cung cấp không khí sạch hơn.
- Tuy nhiên, cần lưu ý rằng việc thêm bộ lọc có thể làm tăng áp suất và yêu cầu quạt phải hoạt động mạnh hơn.
