Cách Tính Điện Trở Chuẩn – Áp Dụng Dễ Hiểu, Dễ Nhớ

Việc nắm vững công thức tính điện trở không chỉ giúp bạn hiểu rõ cách thức hoạt động của các thiết bị điện mà còn hỗ trợ trong việc lắp đặt, sửa chữa, thiết kế mạch điện một cách hiệu quả.

Trong bài viết này, DOBACO sẽ cùng tìm hiểu chi tiết về điện trở, công thức tính, cách đo và giải đáp các câu hỏi thường gặp.

Nội Dung Chính

Điện Trở Là Gì? Tầm Quan Trọng Trong Mạch Điện

Công Thức Tính Điện Trở Chuẩn – Áp Dụng Dễ Hiểu, Dễ Nhớ

Về bản chất, bất kỳ vật liệu dẫn điện nào cũng có một mức độ cản trở nhất định đối với dòng điện – và đó chính là điện trở. Trong kỹ thuật, người ta sử dụng các linh kiện điện trở với giá trị cụ thể để kiểm soát, phân phối hoặc hạn chế dòng điện một cách có chủ đích.

Tầm quan trọng của điện trở trong mạch điện

Điện trở là linh kiện nền tảng trong mọi mạch điện từ đơn giản đến phức tạp. Dưới đây là những vai trò quan trọng nhất của nó:

Điều chỉnh dòng điện: Giúp kiểm soát dòng điện đến các linh kiện khác, ngăn ngừa tình trạng quá tải hoặc hư hỏng.
Phân chia điện áp: Kết hợp với các điện trở khác để tạo mạch chia áp, rất quan trọng trong mạch điều khiển, cảm biến.
Tiêu tán năng lượng: Biến đổi năng lượng điện thành nhiệt (ví dụ trong điện trở sưởi hoặc làm mát).
Bảo vệ linh kiện: Hạn chế dòng điện khi cần thiết, đóng vai trò như một “lá chắn” cho các linh kiện nhạy cảm như LED, IC,…
Tạo tín hiệu, xung, dao động: Là thành phần không thể thiếu trong các mạch tạo sóng, bộ đếm, mạch dao động…

Một số loại điện trở phổ biến

Điện trở cố định: Có giá trị không thay đổi.
Điện trở biến đổi (chiết áp, biến trở): Có thể điều chỉnh được giá trị điện trở.
Điện trở nhiệt (NTC, PTC): Giá trị thay đổi theo nhiệt độ.
Điện trở ánh sáng (LDR): Giá trị thay đổi theo cường độ ánh sáng.

Tóm lại, điện trở đóng vai trò cốt lõi trong việc điều khiển và bảo vệ dòng điện trong mọi mạch điện. Việc hiểu rõ khái niệm và ứng dụng của điện trở là bước đầu quan trọng để bạn chinh phục thế giới điện – điện tử.

Các Công Thức Cơ Bản Để Tính Điện Trở

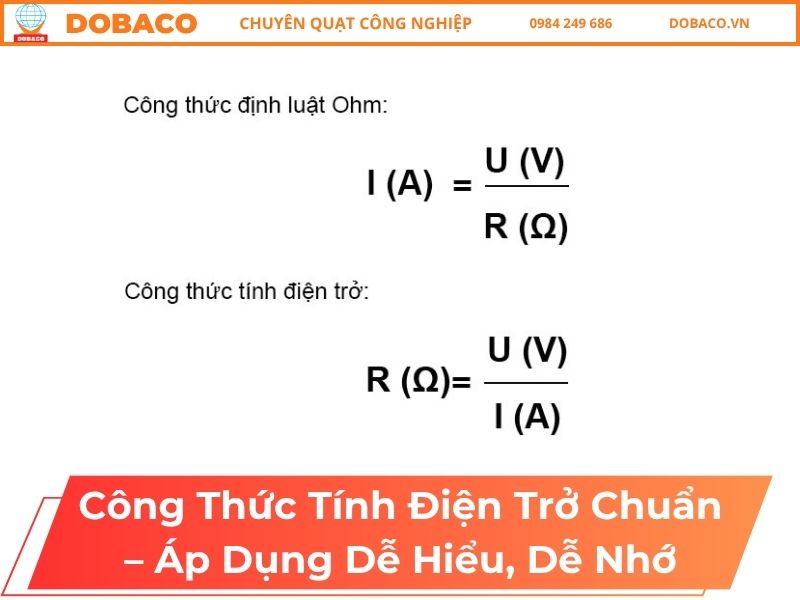

Định luật Ohm

Công thức cơ bản nhất là từ Định luật Ohm, liên hệ giữa điện trở, hiệu điện thế và cường độ dòng điện.

Công thức: $R = I U$

Trong đó:

$R$ : Điện trở (đơn vị: Ohm, ký hiệu $Ω$ ).
$U$ : Hiệu điện thế giữa hai đầu vật dẫn (đơn vị: Volt, ký hiệu V).
$I$ : Cường độ dòng điện đi qua vật dẫn (đơn vị: Ampe, ký hiệu A).

Công thức tính điện trở của dây dẫn

Công thức này được sử dụng khi biết các thông số vật lý của dây dẫn.

Công thức: $R = ρ S l$

Trong đó:

$R$ : Điện trở (đơn vị: Ohm, $Ω$ ).
$ρ$ : Điện trở suất của vật liệu (đơn vị: Ohm.mét, $Ω. m$ ). Điện trở suất là một đại lượng đặc trưng cho khả năng cản trở dòng điện của một vật liệu.
$l$ : Chiều dài của dây dẫn (đơn vị: mét, m).
$S$ : Tiết diện của dây dẫn (đơn vị: mét vuông, $m^{2}$ ).

Công thức tính điện trở tương đương

Khi có nhiều điện trở trong một mạch điện, bạn có thể tính điện trở tương đương ( $R_{t đ}$ ) để đơn giản hóa mạch.

Mắc nối tiếp

Điện trở tương đương bằng tổng các điện trở thành phần.
Công thức: $R_{t đ} = R_{1} + R_{2} + R_{3} + \dots + R_{n}$

Mắc song song

Nghịch đảo của điện trở tương đương bằng tổng nghịch đảo của các điện trở thành phần.
Công thức: $R ^{t đ} 1 = R ^{1} 1 + R ^{2} 1 + R ^{3} 1 + \dots + R ^{n} 1$

Cách Đo Và Tính Điện Trở Thực Tế Bằng Đồng Hồ Vạn Năng

Trong thực tế, để biết chính xác giá trị điện trở của một linh kiện hoặc một đoạn mạch, bạn cần sử dụng đồng hồ vạn năng (Multimeter). Đây là thiết bị phổ biến, tiện dụng và cần thiết với bất kỳ ai làm việc trong lĩnh vực điện – điện tử.

1. Chuẩn Bị Trước Khi Đo

Trước khi đo điện trở, bạn cần chuẩn bị:

Đồng hồ vạn năng (loại kim hoặc điện tử đều được).
Tắt nguồn thiết bị/mạch điện hoàn toàn để tránh đo sai và đảm bảo an toàn.
Nếu đo điện trở đang hàn trong mạch, nên tháo rời ít nhất một chân ra khỏi mạch để tránh ảnh hưởng bởi các linh kiện xung quanh.

2. Các Bước Đo Điện Trở Bằng Đồng Hồ Vạn Năng

🔹 Bước 1: Chuyển chế độ đo về Ω (Ohm)

Trên đồng hồ số: Vặn núm xoay đến biểu tượng Ω.
Trên đồng hồ kim: Chọn thang đo điện trở phù hợp (x1, x10, x1K,…).

🔹 Bước 2: Cắm que đo đúng vị trí

Que đỏ cắm vào cổng VΩmA.
Que đen cắm vào cổng COM.

🔹 Bước 3: Tiến hành đo điện trở

Chạm hai que đo vào hai đầu của điện trở cần kiểm tra.
Giữ nguyên vị trí vài giây để đồng hồ ổn định kết quả.

🔹 Bước 4: Đọc giá trị hiển thị

Trên đồng hồ số: Giá trị sẽ hiển thị trực tiếp, có thể là Ohm (Ω), kiloOhm (kΩ) hoặc MegaOhm (MΩ).
Trên đồng hồ kim: Nhân kết quả đọc được với hệ số của thang đo đã chọn.

3. Một Số Lưu Ý Khi Đo Điện Trở

❌ Không đo khi mạch đang cấp điện – dễ gây hỏng đồng hồ và đo sai giá trị.
✔️ Đo ngoài mạch càng chính xác – vì điện trở khác trong mạch có thể ảnh hưởng.
🔁 Kiểm tra đồng hồ trước khi đo – chập que đo lại, kim phải về 0Ω (với đồng hồ kim) hoặc gần 0 trên đồng hồ số.
⚠️ Chọn thang đo phù hợp – nếu không biết trước giá trị, hãy bắt đầu từ thang cao nhất và giảm dần.

Tham khảo thêm các sản phẩm của DOBACO

Quạt ly tâm: Hiệu suất cao, độ ồn thấp, phù hợp cho hệ thống thông gió công nghiệp, xử lý khí thải, và hệ thống điều hòa trung tâm.

👉 Xem chi tiết: quạt ly tâm

Quạt hướng trục: Thiết kế nhỏ gọn, lưu lượng gió lớn, lý tưởng cho các không gian cần làm mát nhanh như nhà xưởng, hầm mỏ, nhà kho.

👉 Xem chi tiết: quạt hướng trục

Câu Hỏi Thường Gặp (FAQs) Về Cách Tính Điện Trở

1. Làm sao phân biệt mạch nối tiếp và mạch song song?

Mạch nối tiếp: Các linh kiện được nối liền một hàng, dòng điện chỉ có một đường đi duy nhất. Điện trở tổng = tổng các điện trở thành phần.
Mạch song song: Các linh kiện được nối thành nhiều nhánh, dòng điện chia ra nhiều đường. Điện trở tổng tính bằng nghịch đảo tổng các nghịch đảo.

📌 Ghi nhớ nhanh:

Nối tiếp: R = R₁ + R₂ + …
Song song: 1/R = 1/R₁ + 1/R₂ + …

2. Có thể đo điện trở khi mạch đang hoạt động không?

Không nên. Việc đo điện trở khi mạch đang có điện có thể:

Gây hỏng đồng hồ vạn năng.
Cho kết quả sai lệch do có dòng điện và điện áp hoạt động.
Nguy hiểm nếu bạn vô tình chạm vào điểm có điện áp cao.

👉 Hãy tắt nguồn và xả tụ điện trước khi đo điện trở!

3. Tại sao khi đo điện trở lại ra giá trị khác so với thông số ghi trên thân điện trở?

Một số nguyên nhân phổ biến:

Sai số điện trở: Điện trở thường có dung sai ±1%, ±5%, hoặc ±10%.
Điện trở đã hư hoặc già hóa theo thời gian.
Đo khi vẫn còn gắn trên mạch khiến giá trị bị ảnh hưởng bởi các linh kiện khác.
Đồng hồ vạn năng không chính xác hoặc chọn sai thang đo.

4. Điện trở có phân biệt chiều không?

Không. Điện trở là linh kiện không phân cực, bạn có thể gắn theo bất kỳ chiều nào mà không ảnh hưởng đến hoạt động của mạch.

Tuy nhiên, với điện trở có mã màu, bạn nên lắp đúng chiều dễ đọc – từ trái sang phải – để dễ kiểm tra lại giá trị.

5. Tại sao phải biết tính điện trở khi thiết kế mạch điện?

Vì:

Giúp điều chỉnh dòng điện phù hợp cho từng linh kiện.
Tránh quá tải gây hỏng linh kiện như LED, IC, Transistor.
Cần để thiết kế mạch chia áp, mạch lọc, mạch khuếch đại,…
Giúp bạn chọn điện trở phù hợp với công suất tiêu thụ của mạch.
