Để đạt được hiệu quả sản xuất tối ưu, hiện nay hầu hết các công ty, doanh nghiệp đều sử dụng dây chuyền lắp ráp linh kiện điện tử. Vậy dây chuyền lắp ráp linh kiện điện tử là gì? Cấu tạo và nguyên lý hoạt động dây chuyền lắp ráp linh kiện điện tử ra sao? Ngay sau đây Dobaco.vn sẽ giải đáp tất cả những thắc mắc này.
1. Dây chuyền lắp ráp linh kiện điện tử là gì?

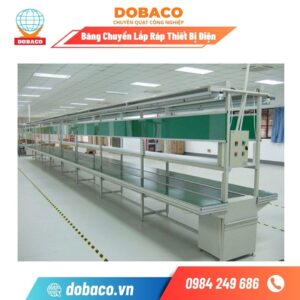

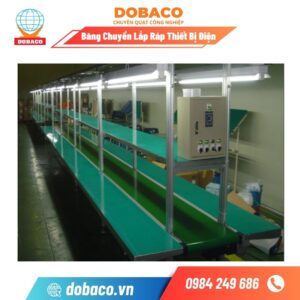

- Dây chuyền lắp ráp linh kiện điện tử là một hệ thống băng tải, băng chuyền giúp vận chuyển các thành phần của linh kiện điện tử. Tại đây các thành phần được lắp ráp bởi công nhân hoặc bằng hệ thống tự động. Sau đó tiếp tục được di chuyển để đi đến bộ phận khác cho đến khi sản phẩm được hoàn thành.
- Linh kiện điện tử được xếp vào loại hàng hóa được sản xuất phức tạp, đòi hỏi sự tổ chức công việc chính xác và hiệu quả, vì vậy dây chuyền lắp ráp linh kiện điện tử là sự hỗ trợ cần thiết và không thể thiếu đối với bất kỳ công ty, doanh nghiệp nào.
- Sản phẩm này giúp tiết kiệm được chi phí vận chuyển, tạo môi trường sản xuất thêm chuyên nghiệp, tăng năng suất lao động. Từ đó mà doanh nghiệp có thể tối ưu hóa được chi phí và đạt được lợi nhuận kinh doanh tốt hơn.
Xem thêm: Hệ Thống Băng Tải
2. Cấu tạo và nguyên lý hoạt động dây chuyền lắp ráp linh kiện điện tử
2.1 Cấu tạo dây chuyền lắp ráp linh kiện điện tử
- Dây chuyền lắp ráp linh kiện điện tử bao gồm:
- Phần khung băng chuyền được làm từ nguyên liệu inox đạt chất lượng cao. Loại nguyên liệu này có khả năng chống gỉ sét và chống va đập tốt.
- Dây chuyền lắp ráp linh kiện điện tử được sử dụng từ hệ thống điều khiển các loại băng tần từ đó giúp điều khiển được tốc độ thuận tiện và có thể giữ cho nó luôn vận hành một cách ổn định.
- Dây băng chuyền được làm bằng vật liệu PVC chất lượng cao, đàn hồi và linh hoạt. Nó cũng có khả năng chống mài mòn cao. Điều này giúp kéo dài tuổi thọ của thiết bị.
- Động cơ được sử dụng cho hệ thống băng chuyền là loại khá tốt. Hoạt động ổn định, trơn tru và tiết kiệm năng lượng.
- Chúng ta có thể nâng cấp thêm các tầng hoặc bàn làm việc để giúp công việc lắp ráp dễ dàng hơn.
2.2 Nguyên lý dây chuyền lắp ráp linh kiện điện tử
Không giống như quy trình công nghệ xuyên lỗ THT truyền thống, các thành phần SMT được đặt trực tiếp trên bề mặt PCB thay vì được hàn vào dây dẫn. Khi nói đến lắp ráp điện tử, SMT là quy trình phần mềm được sử dụng rộng rãi nhất trong ngành.
Việc lắp ráp điện tử không chỉ bao gồm việc đặt và hàn các thành phần trên PCB mà còn bao gồm các bước sản xuất như sau:
- Dán keo hàn làm từ các hạt thiếc và chất trợ dung vào PCB
- Đặt các thành phần SMT vào keo hàn trên PCB
- Hàn các bảng với một quy trình làm lại.
Dán keo hàn
- Đây là một trong những bước đầu tiên trong quy trình lắp ráp SMT. Hàn dán được “in” trên bảng bằng phương pháp in lụa. Tùy thuộc vào thiết kế của bảng mà sử dụng các loại giấy nến thép không gỉ khác nhau được sử dụng để “in” nhãn dán lên bảng và các loại bột nhão khác nhau tùy theo từng sản phẩm.
- Sử dụng bút thép không gỉ cắt bằng tia laze được chế tạo đặc biệt cho dự án, keo hàn chỉ được áp dụng cho các khu vực mà các thành phần sẽ được hàn.
- Sau khi keo hàn được áp dụng trên bo mạch, sẽ kiểm tra hàn 2D được thực hiện để đảm bảo rằng chất kết dính được áp dụng đồng đều và chính xác. Khi độ chính xác của ứng dụng hàn dán đã được xác nhận, các bo mạch sẽ được gửi đến dây chuyền lắp ráp SMT, nơi các thành phần sẽ được hàn.
Bố trí và lắp ráp các thành phần
- Các thành phần điện tử đã lắp ráp chứa trong khay hoặc cuộn được nạp vào máy SMT. Khi tải, hệ thống phần mềm thông minh sẽ đảm bảo rằng không có thành phần nào bị thay đổi hoặc tải không chính xác.
- Sau đó, máy lắp ráp SMT sẽ tự động loại bỏ từng thành phần bằng pipet chân không khỏi khay hoặc cuộn và đặt chúng vào vị trí chính xác trên bảng bằng cách sử dụng tọa độ X-Y được lập trình trước. Sau khi lắp ráp xong SMT, các bo mạch được chuyển sang lò Reflow để dán các thành phần vào bo mạch.
- Sau đó, máy lắp ráp SMT sẽ tự động lấy từng thành phần bị loại bỏ ra khỏi khay hoặc cuộn và đặt chúng vào vị trí chính xác trên bo mạch bằng cách sử dụng tọa độ X-Y được lập trình sẵn. Sau khi lắp ráp SMT xong, các bo mạch sẽ được chuyển sang lò Reflow để dán các thành phần vào bo mạch.
Hàn thành phần
- Chúng tôi sử dụng hai phương pháp khác nhau để hàn các linh kiện điện tử, các phương pháp này mang lại những ưu điểm khác nhau tùy thuộc vào số lượng mong muốn. Quy trình sau hàn được sử dụng cho các đơn đặt hàng loạt.
- Trong quá trình này, các bảng mạch được đặt trong bầu không khí nitơ và không khí nóng dần dần làm nóng chúng cho đến khi keo hàn nóng chảy và chất lỏng bay hơi, làm hợp nhất các thành phần với PCB.
- Sau giai đoạn này, các tấm được làm mát. Khi thiếc trong keo hàn đông cứng lại, các thành phần sẽ được gắn vào bo mạch cố định và quá trình lắp ráp SMT đã hoàn tất.
- Chúng tôi có quy trình hàn pha hơi chuyên biệt cho các nguyên mẫu hoặc các thành phần có độ nhạy cao. Trong quá trình này, các tấm ván được nung nóng cho đến khi đạt đến điểm nóng chảy riêng của chất hàn.
- Điều này cho phép chúng ta hàn ở nhiệt độ thấp hơn hoặc hàn các thành phần SMT khác nhau ở các nhiệt độ khác nhau dựa trên cấu hình nhiệt độ hàn riêng của chúng.
Kiểm tra trực quan AOI
- Hàn là bước thứ 2 đến cuối cùng của quy trình lắp ráp SMT. Kiểm tra trực quan AOI được thực hiện trong quá trình lắp ráp cho hầu hết các đơn đặt hàng sản xuất hàng loạt để đảm bảo chất lượng của các bảng mạch đã lắp ráp và để xác định và sửa chữa các khuyết điểm sai sót.
- Sử dụng nhiều camera, hệ thống AOI tự động kiểm tra từng tấm bảng và so sánh hình thức của mỗi bảng với hình ảnh tham chiếu được xác định trước một cách chính xác.
- Nếu có sự khác biệt, người vận hành máy sẽ được thông báo về sự cố tiềm ẩn, sau đó lỗi sẽ được khắc phục hoặc rút bo mạch ra khỏi máy để kiểm tra thêm. Kiểm tra AOI trực quan đảm bảo tính nhất quán và độ chính xác trong quá trình lắp ráp SMT.
3. Thông số kĩ thuật băng tải lắp ráp
W1240xL16.000xH1900 -Kích thước: L16.000xW1240xH1900±50
-Khung Chân:40x40x1.5, thép sơn tĩnh điện, nút chân tăng chỉnh M14
-Sườn chính: Thép dày 2.5mm
-Mặt bàn trượt: thép sơn tĩnh điện dày 1.5 mm
-Bàn thao tác hai bên: W=420mm
+Khung đỡ bàn: 40x40x1.5mm
+Mặt bàn: Gỗ OKAL dày 18mm, nẹp nhựa PVC
-Ray đỡ bảng Mica: Nhôm
-Mica dày 3mm: 300×250 (10 tấm)
-Kệ để dụng cụ:
+Khung đỡ: V40x40x4mm
+Mặt bàn: Gỗ OKAL dày 18mm, nẹp nhựa PVC
-Con lăn: thép mạ kẽm
+Chủ động: Ø140, ổ đỡ UCF205
+Bị động: Ø60, vòng bi: 6204 2RS (KYK-Nhật)
+Đỡ dây: Ø40, vòng bi: 6301 2RS (KYK-Nhật)
– Động cơ: Taiwan, 3 phase, 380V, 2HP, i=20.
-Dây băng tải: Ammeraal (Hà Lan) Màu xanh dày 2mm, W=300mm
-Biến tần: ABB
-Khung bắt đèn chiếu: thép sơn tĩnh điện 40x40x1.5
-Đèn LED đôi: 40W (10 cái)
-Máng bắt đèn: Thép sơn tĩnh điện dày 2mm
-Tủ điện: Thép sơn tĩnh điện, các thiết bị điện LS (Korea)
4. Các loại dây chuyền lắp ráp linh kiện điện tử
Băng tải để lắp ráp linh kiện điện tử được sử dụng rộng rãi trong các công đoạn lắp ráp và gia công bảng mạch điện tử, v.v., có những yêu cầu nhất định về tính linh hoạt và tính liên tục của toàn bộ quy trình.
Sản phẩm có đặc điểm là có độ chính xác cao. Băng tải được sử dụng để giảm thiểu sự tiếp xúc trực tiếp của công nhân với các bộ phận, do đó tăng tính chuyên môn hóa của hệ thống dây chuyền để đáp ứng nhu cầu sản phẩm mà nhà máy yêu cầu.
Một số dòng dây chuyền phổ biến hiện nay:
- Dây chuyền lắp ráp đơn
- Dây chuyền lắp ráp đôi
- Dây chuyền lắp ráp nhiều tầng
5. Lợi ích của dây chuyền lắp ráp linh kiện điện tử
Có 3 lợi ích về năng suất và lợi nhuận cho các nhà lắp ráp linh kiện điện tử sử dụng khi sử dụng dây chuyền lắp ráp này:
Tốc độ:
- Việc sử dụng dây chuyền lắp ráp điện tử giúp tự động hóa công việc lắp ráp và thay thế sức lao động của công nhân vận tải để đạt được tốc độ vận chuyển cao.
Sự ổn định:
- Băng tải được thiết kế và lắp ráp theo tiêu chuẩn quốc tế. Do đó, các công ty, doanh nghiệp lắp ráp không cần phải lo lắng về tính ổn định của thiết bị.
Chi phí vận hành:
- Một dây chuyền lắp ráp tự động có thể thay thế hàng chục công nhân làm việc không ngừng nghỉ. Nó giúp các công ty tiết kiệm rất nhiều chi phí so với việc sử dụng nhân lực. Đồng thời, thiết bị có thể được vận hành trong nhiều giờ, tiết kiệm được chi phí bảo dưỡng, bảo trì.
6. Giá bán dây chuyền lắp ráp linh kiện điện tử 2024
Giá bán dây chuyền lắp ráp linh kiện điện tử phụ thuộc vào nhiều yếu tố, bao gồm:
- Loại linh kiện điện tử cần lắp ráp: Loại linh kiện điện tử càng phức tạp thì yêu cầu về dây chuyền lắp ráp càng cao, dẫn đến giá thành càng cao.
- Số lượng linh kiện điện tử cần lắp ráp: Số lượng linh kiện điện tử càng nhiều thì yêu cầu về dây chuyền lắp ráp càng cao, dẫn đến giá thành càng cao.
- Tự động hóa: Dây chuyền lắp ráp tự động có giá thành cao hơn dây chuyền lắp ráp thủ công.
- Nhà cung cấp: Giá thành của dây chuyền lắp ráp có thể khác nhau tùy theo nhà cung cấp.
Dưới đây là bảng giá tham khảo cho dây chuyền lắp ráp linh kiện điện tử tại Việt Nam
Loại linh kiện điện tử | Số lượng linh kiện điện tử | Tự động hóa | Giá (tỷ đồng) |
---|---|---|---|
Linh kiện đơn giản | Ít | Thủ công | 0,5 – 1 |
Linh kiện phức tạp | Ít | Thủ công | 1 – 2 |
Linh kiện đơn giản | Nhiều | Thủ công | 2 – 3 |
Linh kiện phức tạp | Nhiều | Thủ công | 3 – 5 |
Linh kiện đơn giản | Ít | Tự động | 1 – 2 |
Linh kiện phức tạp | Ít | Tự động | 2 – 3 |
Linh kiện đơn giản | Nhiều | Tự động | 3 – 5 |
Linh kiện phức tạp | Nhiều | Tự động | 5 – 10 |
Có rất nhiều đơn vị bán dây chuyền lắp ráp linh kiện điện tử, tùy vào độ uy tín, chất lượng cũng như dịch vụ thì mức giá của dây chuyền lắp ráp linh kiện điện tử cũng khác nhau. Để có được câu trả lời nhanh nhất, mời bạn liên hệ với chúng tôi để được giá ưu đãi nhất.
>> Hãy liên hệ với chúng tôi theo số: 0984 249 686 (Mr.Huy) để được mức giá tốt nhất
7. Mua dây chuyền lắp ráp linh kiện điện tử ở đâu?
7.1 Dobaco chuyên cung cấp dây chuyền lắp ráp linh kiện điện tử
- Với thị trường hàng hóa ngày càng đa dạng về mẫu mã, chủng loại như hiện nay thì việc tìm mua được những dây chuyền lắp ráp linh kiện điện tử chất lượng là điều không hề dễ dàng.
- Hiểu được vấn đề này, Dobaco xin phép chịu trách nhiệm đáp ứng và đảm bảo toàn bộ về chất lượng, lắp đặt, dịch vụ vận chuyển và bảo hành sản phẩm đến tận nơi cho khách hàng.
- Dobaco tự hào là đơn vị hàng đầu trong lĩnh vực sản xuất và phân phối dây chuyền lắp ráp linh kiện điện tử, quạt công nghiệp, máy hút bụi, hệ thống hút bụi công nghiệp,… tại Việt Nam với công nghệ sản xuất hiện đại bậc nhất thế giới.
- Ngoài ra, phía chúng tôi luôn có những chính sách bán hàng tốt nhất: ưu đãi cao về giá cả, chi phí vận chuyển và lắp đặt hoàn toàn miễn phí cùng những giấy tờ chứng minh sản phẩm chính hãng, chất lượng nhất.
Hy vọng những thông tin trên sẽ phần nào giúp ích cho quý khách hàng lựa chọn được dây chuyền lắp ráp linh kiện điện tử phù hợp nhất đúng với nhu cầu sử dụng của mình. Ngoài ra, nếu quý khách có bất kỳ vướng mắc nào về sản phẩm, đừng ngần ngại hãy liên hệ với chúng tôi để được hưởng mức giá tốt nhất.
