Trong ngành cơ khí chế tạo và tự động hóa công nghiệp, bản vẽ băng tải đóng vai trò then chốt quyết định chất lượng sản phẩm cuối cùng. Một bản vẽ kỹ thuật chuẩn xác không chỉ giúp quá trình gia công diễn ra thuận lợi mà còn tiết kiệm đáng kể chi phí vật liệu và thời gian lắp đặt. Bài viết này DOBACO sẽ cung cấp cho bạn cái nhìn toàn diện về cách đọc, thiết kế bản vẽ băng tải để bạn hiểu rõ hơn,
1. Bản vẽ băng tải là gì? Tại sao cần bản vẽ chuẩn?
Bản vẽ kỹ thuật băng tải là tài liệu thể hiện đầy đủ các thông số kích thước, cấu tạo, vật liệu và yêu cầu gia công của hệ thống băng tải. Đây là “ngôn ngữ” giao tiếp giữa kỹ sư thiết kế và bộ phận sản xuất, đảm bảo sản phẩm được chế tạo đúng theo ý đồ ban đầu.
Việc sở hữu một bản vẽ chuẩn mang lại nhiều lợi ích thiết thực:
- Tránh sai số khi gia công: Các thông số được ghi chú rõ ràng giúp thợ cơ khí thực hiện chính xác từng chi tiết
- Tối ưu vật liệu: Tính toán trước lượng thép, nhôm, dây băng cần thiết, hạn chế lãng phí
- Dễ dàng bảo trì và lắp ráp: Khi cần thay thế linh kiện, bản vẽ giúp xác định nhanh quy cách phụ tùng
- Lưu trữ và nhân rộng: Doanh nghiệp có thể sản xuất hàng loạt hoặc cải tiến sản phẩm dựa trên bản vẽ gốc

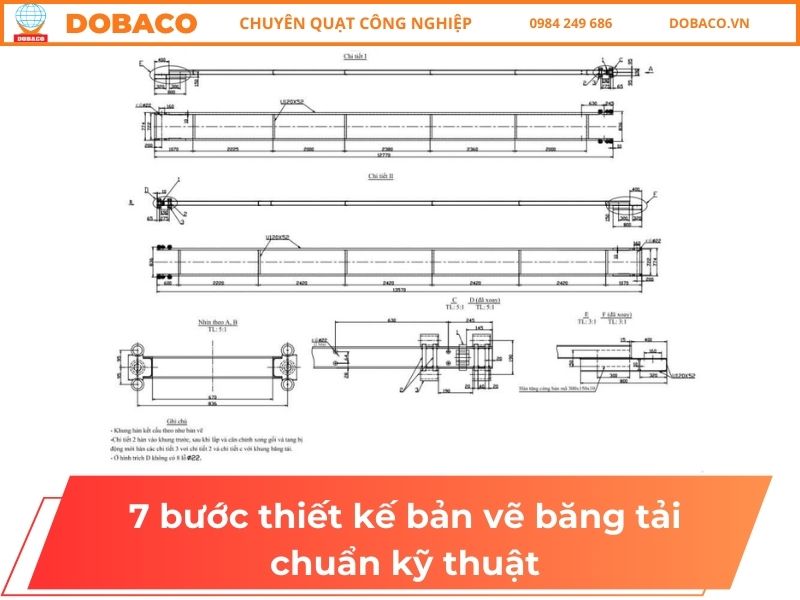

Cần phân biệt hai loại bản vẽ chính trong thiết kế băng tải. Bản vẽ sơ đồ nguyên lý (Layout) thể hiện cách bố trí tổng thể, vị trí các cụm chi tiết và hướng di chuyển của vật liệu. Trong khi đó, bản vẽ gia công chi tiết (Manufacturing drawing) đi sâu vào từng bộ phận với đầy đủ kích thước, dung sai, yêu cầu xử lý bề mặt để phục vụ việc chế tạo.
2. Các thành phần chính trên một bản vẽ băng tải hoàn chỉnh
Để đọc hiểu bản vẽ băng tải một cách chính xác, bạn cần nắm rõ các thành phần cấu tạo được thể hiện trên đó. Dưới đây là những bộ phận quan trọng thường xuất hiện trong mọi bản vẽ:
- Khung vai (Frame): Đây là bộ khung chịu lực chính của băng tải, thường được chế tạo từ thép chấn hoặc nhôm định hình. Bản vẽ cần thể hiện rõ tiết diện thép, chiều dài các thanh và vị trí các mối hàn hoặc bu-lông liên kết.
- Hệ thống truyền động: Bao gồm motor điện, hộp số giảm tốc và cơ cấu nhông xích. Bản vẽ phải ghi rõ công suất motor (kW), tỷ số truyền của hộp số (i) và số răng nhông để đảm bảo tốc độ băng tải đạt yêu cầu.
- Con lăn và Rulo: Gồm tang chủ động (có gắn với motor) và tang bị động. Các thông số cần thể hiện gồm đường kính phi (Ø), chiều dài tang, độ dày thành ống và loại ổ bi sử dụng.
- Dây băng (Belt): Là bộ phận tiếp xúc trực tiếp với sản phẩm vận chuyển. Bản vẽ cần ghi nhận chu vi dây (tính theo công thức), bề rộng bản dây và chất liệu (PVC, PU hoặc cao su) phù hợp với môi trường làm việc.
3. Phân loại bản vẽ băng tải phổ biến hiện nay
Tùy thuộc vào mục đích sử dụng và đặc tính vận chuyển, băng tải được thiết kế theo nhiều dạng khác nhau. Mỗi loại có những đặc thù riêng trong cách thể hiện bản vẽ kỹ thuật.
3.1. Bản vẽ băng tải con lăn (Roller Conveyor)
Băng tải con lăn là loại phổ biến trong các kho hàng, nhà máy sản xuất nhờ khả năng vận chuyển thùng carton, pallet một cách linh hoạt. Hệ thống này sử dụng con lăn tự do (gravity roller) hoặc con lăn có xích truyền động tùy theo yêu cầu.
Khi thiết kế bản vẽ băng tải con lăn, kỹ sư cần đặc biệt chú ý đến khoảng cách tâm giữa các con lăn (bước con lăn). Nguyên tắc chung là bước con lăn phải đảm bảo sản phẩm luôn tiếp xúc với ít nhất 3 con lăn trong quá trình di chuyển. Với băng tải con lăn tự do, độ dốc cũng là thông số quan trọng, thường dao động từ 3-5 độ để sản phẩm có thể trượt nhờ trọng lực.
3.2. Bản vẽ băng tải PVC/PU
Băng tải PVC và PU được ưa chuộng trong các ngành yêu cầu vệ sinh cao như thực phẩm, dược phẩm và điện tử. Ưu điểm của loại này là bề mặt nhẵn, dễ vệ sinh và phù hợp với tải nhẹ.
Điểm then chốt trong thiết kế băng tải PVC/PU là cơ cấu căng dây (tăng đưa). Theo thời gian, dây băng sẽ giãn ra và cần được căng lại định kỳ. Bản vẽ phải thể hiện rõ hành trình điều chỉnh của tang bị động, thường từ 30-50mm. Ngoài ra, mặt bàn đỡ dây (làm từ inox hoặc thép sơn tĩnh điện) cũng cần được thiết kế phẳng, nhẵn để giảm ma sát và kéo dài tuổi thọ dây băng.
3.3. Bản vẽ băng tải xích và lưới (Chain/Mesh Belt)
Băng tải xích và lưới thường xuất hiện trong các dây chuyền sấy, lò nung hoặc vận chuyển sản phẩm nặng. Khả năng chịu nhiệt và độ bền cao là ưu điểm nổi bật của loại này.
Trong bản vẽ, kỹ sư cần thể hiện chi tiết ray dẫn hướng xích để đảm bảo xích di chuyển ổn định, không bị trật. Bánh nhông dẫn động và bị động cũng phải được tính toán kỹ về số răng, bước xích để ăn khớp chính xác với mắt xích.
3.4. Bản vẽ băng tải trục vít (Screw Conveyor)

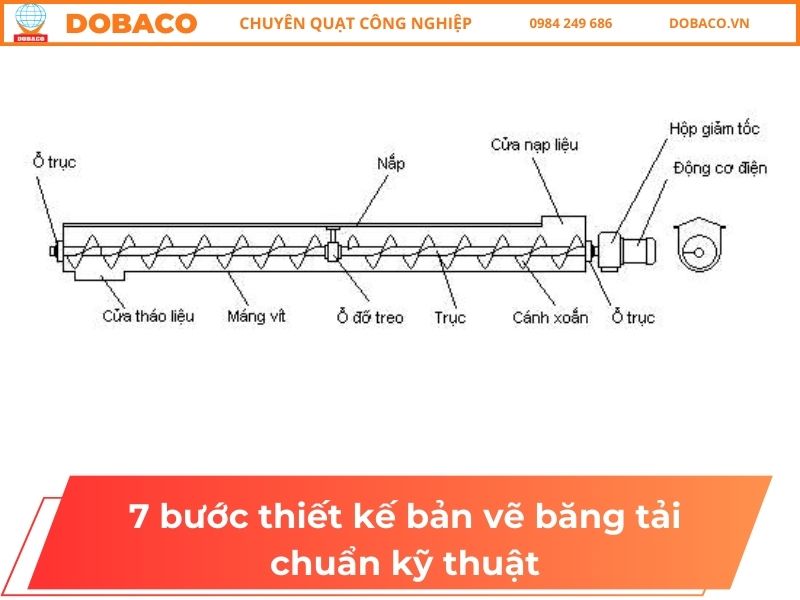

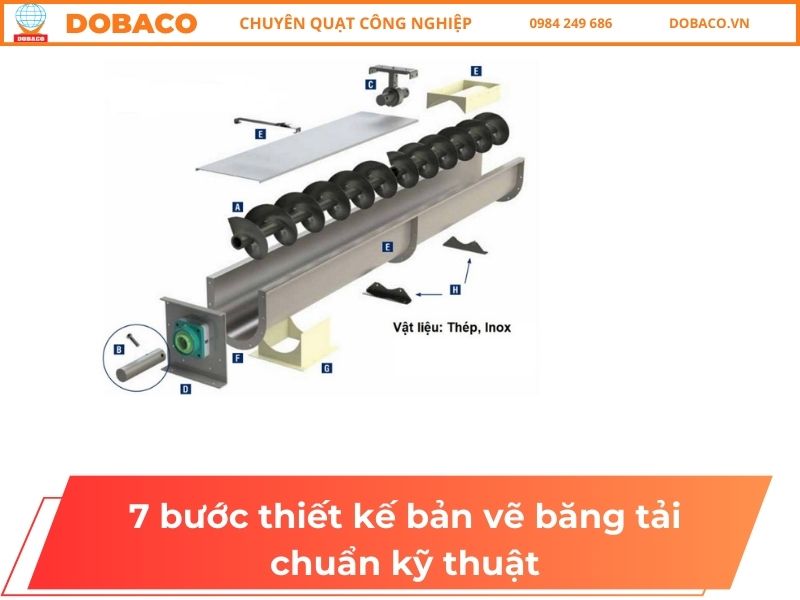

Băng tải trục vít chuyên dùng để vận chuyển vật liệu rời như bột mì, xi măng, hạt nhựa. Nguyên lý hoạt động dựa trên trục vít xoay đẩy vật liệu di chuyển theo chiều dọc máng.
Các thông số thiết kế quan trọng bao gồm bước vít (pitch), đường kính cánh vít và khe hở giữa cánh vít với máng. Đối với băng tải trục vít dài, cần bổ sung gối đỡ treo ở giữa để tránh hiện tượng võng trục gây mài mòn.
4. Quy trình thiết kế băng tải trên phần mềm (AutoCAD/SolidWorks)
Quy trình thiết kế băng tải chuyên nghiệp thường trải qua các bước sau đây:
Bước 1 – Khảo sát yêu cầu: Thu thập thông tin về tải trọng vận chuyển (kg), kích thước sản phẩm, chiều dài băng tải và tốc độ mong muốn (m/phút). Đây là dữ liệu đầu vào quan trọng nhất.
Bước 2 – Tính toán công suất: Dựa trên công thức P = (F × v) / (1000 × η), trong đó F là lực kéo, v là vận tốc và η là hiệu suất truyền động. Từ đó chọn motor và tính tỷ số truyền hộp số phù hợp.
Bước 3 – Dựng layout 2D: Sử dụng AutoCAD để vẽ sơ đồ bố trí mặt bằng, xác định vị trí đặt băng tải trong không gian nhà xưởng.
Bước 4 – Dựng mô hình 3D: Chuyển sang SolidWorks hoặc Inventor để xây dựng mô hình 3D chi tiết. Ưu điểm của bước này là phát hiện sớm các va chạm, can thiệp giữa các bộ phận.
Bước 5 – Xuất bản vẽ và bóc tách vật tư: Từ mô hình 3D, xuất ra bản vẽ 2D kèm theo bảng thống kê vật tư (BOM List) để phục vụ mua sắm và gia công.
5. Những sai lầm thường gặp khi thiết kế bản vẽ băng tải
Qua kinh nghiệm thực tế nhiều năm trong ngành, dưới đây là những lỗi phổ biến mà kỹ sư thiết kế cần tránh:
- Sai dung sai lắp ghép: Không tính toán kỹ dung sai giữa trục và ổ bi, giữa then và rãnh then dẫn đến lắp ráp khó khăn hoặc lỏng lẻo
- Chọn sai công suất motor: Motor quá nhỏ gây quá tải, cháy cuộn dây; motor quá lớn gây lãng phí điện năng và chi phí đầu tư
- Bỏ qua độ giãn dây băng: Sau 6-12 tháng sử dụng, dây băng PVC/PU có thể giãn 1-2%. Nếu không thiết kế đủ hành trình căng, băng tải sẽ bị trượt
- Thiếu cơ cấu an toàn: Không thiết kế tấm che chắn bộ truyền động (nhông xích, dây đai) tiềm ẩn nguy cơ tai nạn lao động
Bản vẽ băng tải chuẩn xác là nền tảng để tạo ra những sản phẩm chất lượng, đáp ứng yêu cầu khắt khe của sản xuất công nghiệp. Từ việc nắm vững các thành phần cấu tạo, phân loại băng tải đến quy trình thiết kế bài bản, hy vọng bài viết do DOBACO đã cung cấp cho bạn kiến thức hữu ích.Lời khuyên quan trọng nhất là hãy tận dụng phần mềm 3D như SolidWorks để kiểm tra va chạm trước khi xuất bản vẽ 2D. Việc này giúp phát hiện sớm các lỗi thiết kế, tiết kiệm đáng kể chi phí sửa chữa sau này. Nếu bạn cần tư vấn thiết kế băng tải theo yêu cầu riêng hoặc muốn nhận thêm tài liệu chuyên sâu, đừng ngần ngại liên hệ với đội ngũ kỹ thuật để được hỗ trợ nhanh chóng.
